2006 YAMAHA XMAX 125 Manual de utilização (in Portuguese)

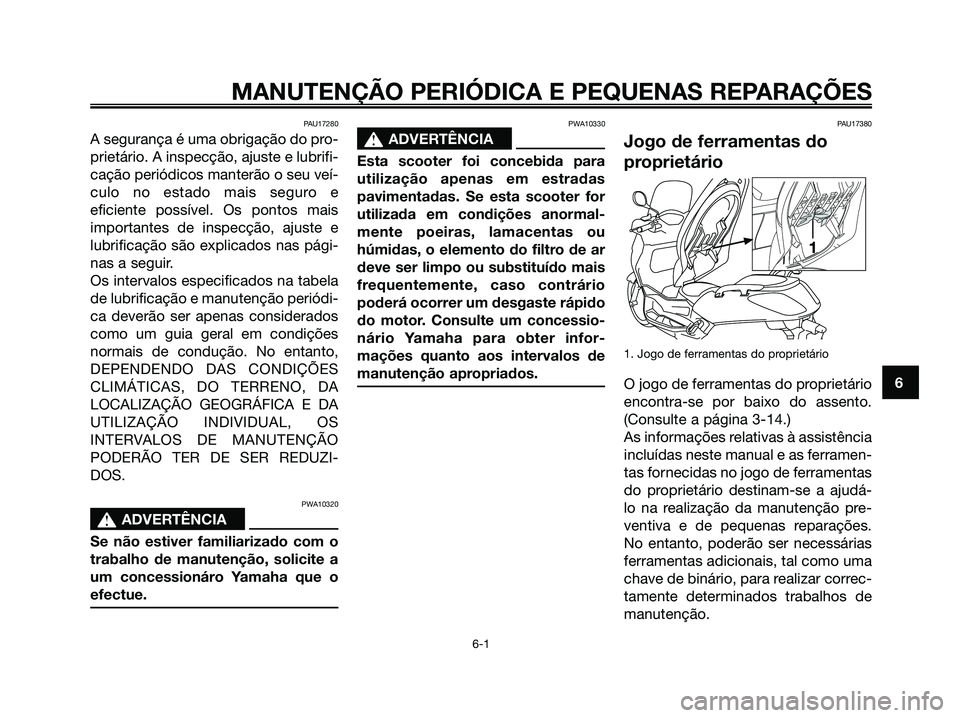

PAU17280
A segurança é uma obrigação do pro-
prietário. A inspecção, ajuste e lubrifi-
cação periódicos manterão o seu veí-
culo no estado mais seguro e
eficiente possível. Os pontos mais
importantes de inspecção, ajuste e
lubrificação são explicados nas pági-
nas a seguir.
Os intervalos especificados na tabela
de lubrificação e manutenção periódi-
ca deverão ser apenas considerados
como um guia geral em condições
normais de condução. No entanto,
DEPENDENDO DAS CONDIÇÕES
CLIMÁTICAS, DO TERRENO, DA
LOCALIZAÇÃO GEOGRÁFICA E DA
UTILIZAÇÃO INDIVIDUAL, OS
INTERVALOS DE MANUTENÇÃO
PODERÃO TER DE SER REDUZI-
DOS.
PWA10320
s s
ADVERTÊNCIA
Se não estiver familiarizado com o
trabalho de manutenção, solicite a
um concessionáro Yamaha que o
efectue.
PWA10330
s s
ADVERTÊNCIA
Esta scooter foi concebida para
utilização apenas em estradas
pavimentadas. Se esta scooter for
utilizada em condições anormal-
mente poeiras, lamacentas ou
húmidas, o elemento do filtro de ar
deve ser limpo ou substituído mais
frequentemente, caso contrário
poderá ocorrer um desgaste rápido
do motor. Consulte um concessio-
nário Yamaha para obter infor-
mações quanto aos intervalos de
manutenção apropriados.
PAU17380
Jogo de ferramentas do
proprietário
1. Jogo de ferramentas do proprietário
O jogo de ferramentas do proprietário
encontra-se por baixo do assento.
(Consulte a página 3-14.)
As informações relativas à assistência
incluídas neste manual e as ferramen-
tas fornecidas no jogo de ferramentas
do proprietário destinam-se a ajudá-
lo na realização da manutenção pre-
ventiva e de pequenas reparações.
No entanto, poderão ser necessárias
ferramentas adicionais, tal como uma
chave de binário, para realizar correc-
tamente determinados trabalhos de
manutenção.
1
6
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-1
1B9-F8199-P1.qxd 11/10/06 08:50 Página 41

NOTA:
Caso não possua as ferramentas nem
a experiência necessárias para um
determinado trabalho, solicite a um
concessionário Yamaha que o faça
por si.
PWA10350
s s
ADVERTÊNCIA
As modificações não aprovadas
pela Yamaha podem provocar per-
da de desempenho e tornar a utili-
zação do veículo insegura. Consul-
te um concessionário Yamaha
antes de tentar fazer alterações.
6
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
1B9-F8199-P1.qxd 11/10/06 08:50 Página 42

6
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-3
PAU17705
Tabela de lubrificação e manutenção periódica
NOTA:
As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção
com base nos quilómetros percorridos.
A partir dos 30000 km, repita os intervalos de manutenção, começando a partir dos 6000 km.
Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que
são necessárias ferramentas especiais, dados e capacidades técnicas.
LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
(x 1000 km)
ÇÃO
Nº ITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃO
1 6 12 18 24ANUAL
1*Tubo de combustível• Verifique se os tubos de combustível e os tubos a vácuo
têm fendas ou danos.√√√√ √
• Verifique o estado.
2Vela de ignição• Limpe e corrija a distância.√√
• Substitua.√√
3*Válvulas• Verifique a folga das válvulas.
• Ajuste.√√
4Elemento do filtro de ar• Substitua. A cada 20000 km
5*Correia em V• Substitua. A cada 20000 km
• Verifique o funcionamento, o nível de líquido e se existem
6*Travão dianteirofugas de líquidos no veículo.√√ √ √√ √
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
• Verifique o funcionamento, o nível de líquido e se existem
7*Travão traseirofugas de líquidos no veículo.√√ √ √√ √
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
1B9-F8199-P1.qxd 11/10/06 08:50 Página 43

6
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-4

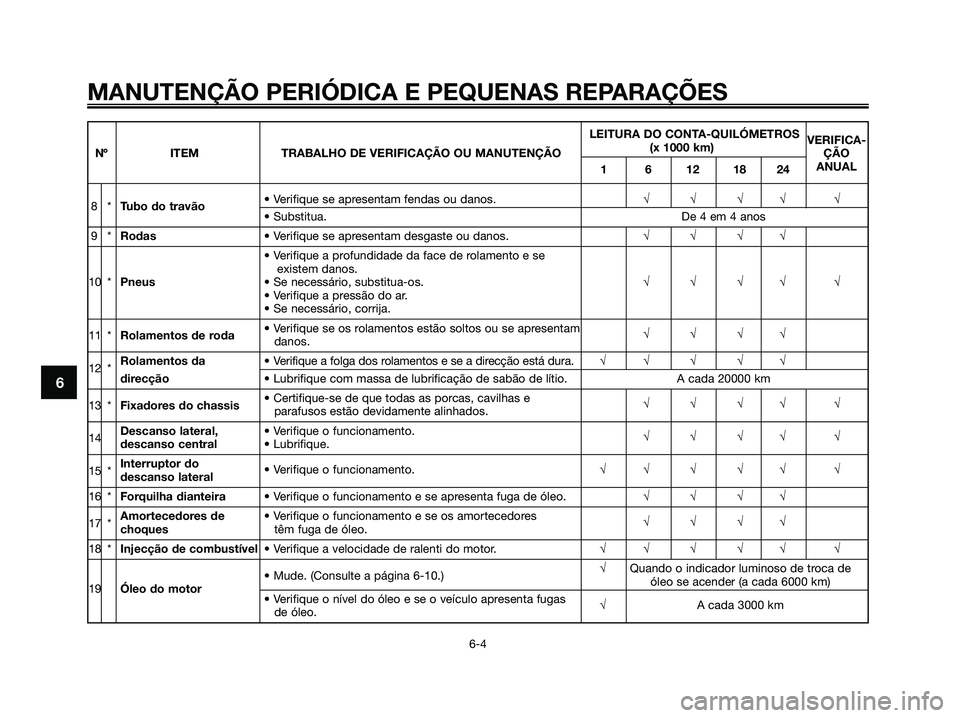

LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
(x 1000 km)
ÇÃO
Nº ITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃO
1 6 12 18 24ANUAL
8*Tubo do travão• Verifique se apresentam fendas ou danos.√√√√ √• Substitua. De 4 em 4 anos
9*Rodas• Verifique se apresentam desgaste ou danos.√√√√
• Verifique a profundidade da face de rolamento e se
existem danos.
10 *Pneus• Se necessário, substitua-os.√√√√ √
• Verifique a pressão do ar.
• Se necessário, corrija.
11 *Rolamentos de roda• Verifique se os rolamentos estão soltos ou se apresentam
danos.√√√√
12 *Rolamentos da • Verifique a folga dos rolamentos e se a direcção está dura.√√ √ √√direcção• Lubrifique com massa de lubrificação de sabão de lítio. A cada 20000 km
13 *Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e
parafusos estão devidamente alinhados.√√√√ √
14Descanso lateral, • Verifique o funcionamento.
descanso central• Lubrifique.√√√√ √
15 *Interruptor do
descanso lateral• Verifique o funcionamento.√√ √ √√ √
16 *Forquilha dianteira• Verifique o funcionamento e se apresenta fuga de óleo.√√√√
17 *Amortecedores de • Verifique o funcionamento e se os amortecedores
choquestêm fuga de óleo.√√√√
18 *Injecção de combustível• Verifique a velocidade de ralenti do motor.√√ √ √√ √
• Mude. (Consulte a página 6-10.)√Quando o indicador luminoso de troca de
19Óleo do motoróleo se acender (a cada 6000 km)
• Verifique o nível do óleo e se o veículo apresenta fugas
de óleo.√A cada 3000 km
1B9-F8199-P1.qxd 11/10/06 08:50 Página 44

6
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5

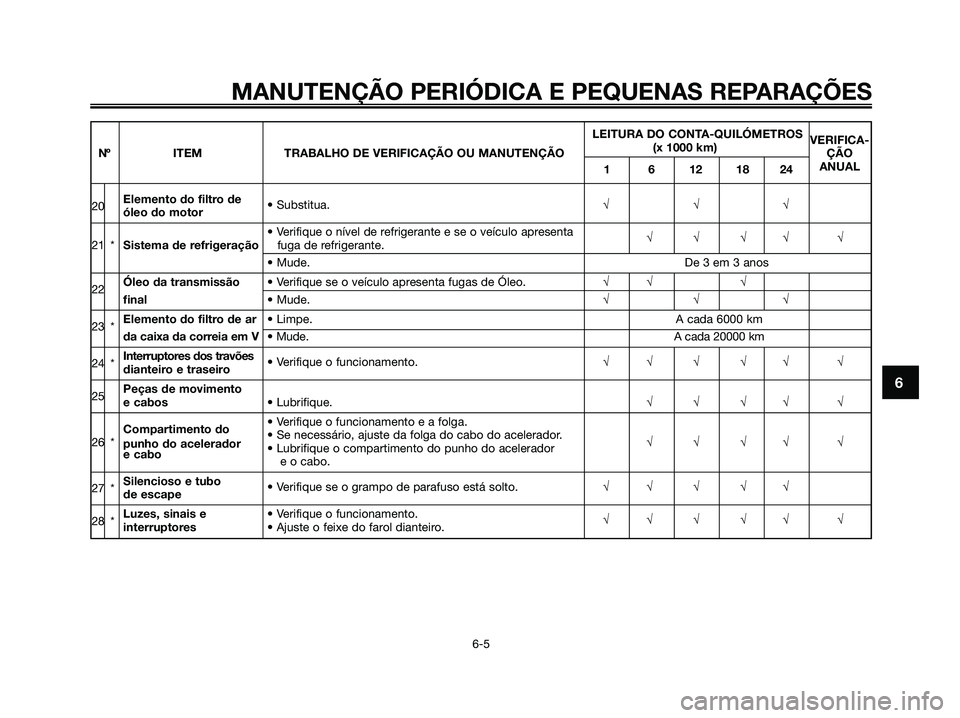

LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
(x 1000 km)
ÇÃO
Nº ITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃO
1 6 12 18 24ANUAL
20Elemento do filtro de
óleo do motor• Substitua.√√√
• Verifique o nível de refrigerante e se o veículo apresenta
21 *Sistema de refrigeraçãofuga de refrigerante.√√√√ √
• Mude. De 3 em 3 anos
22Óleo da transmissão • Verifique se o veículo apresenta fugas de Óleo.√√ √final• Mude.√√√
23 *Elemento do filtro de ar• Limpe. A cada 6000 kmda caixa da correia em V• Mude. A cada 20000 km
24 *Interruptores dos travões
dianteiro e traseiro• Verifique o funcionamento.√√ √ √√ √
25Peças de movimento
e cabos• Lubrifique.√√√√ √
Compartimento do• Verifique o funcionamento e a folga.
26 *
punho do acelerador • Se necessário, ajuste da folga do cabo do acelerador.
√√√√ √
• Lubrifique o compartimento do punho do acelerador
e cabo
e o cabo.
27 *Silencioso e tubo
de escape• Verifique se o grampo de parafuso está solto.√√ √ √√
28 *Luzes, sinais e • Verifique o funcionamento.
interruptores• Ajuste o feixe do farol dianteiro.√√ √ √√ √
1B9-F8199-P1.qxd 11/10/06 08:50 Página 45

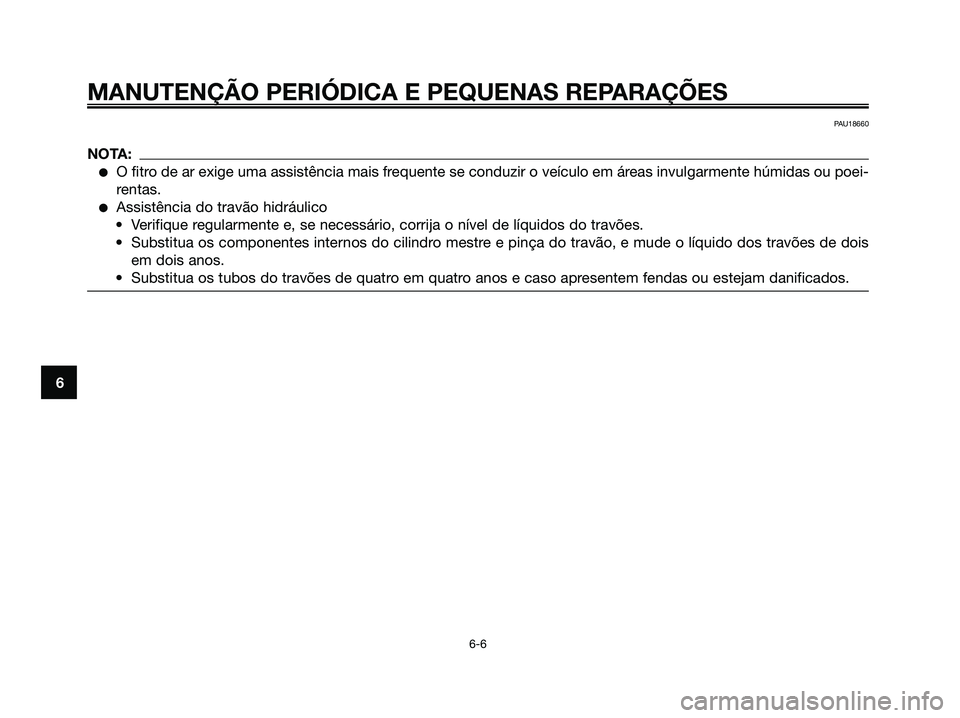

PAU18660
NOTA:
O fitro de ar exige uma assistência mais frequente se conduzir o veículo em áreas invulgarmente húmidas ou poei-
rentas.
Assistência do travão hidráulico
• Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
• Substitua os componentes internos do cilindro mestre e pinça do travão, e mude o líquido dos travões de dois
em dois anos.
• Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
6
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
1B9-F8199-P1.qxd 11/10/06 08:50 Página 46

6
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

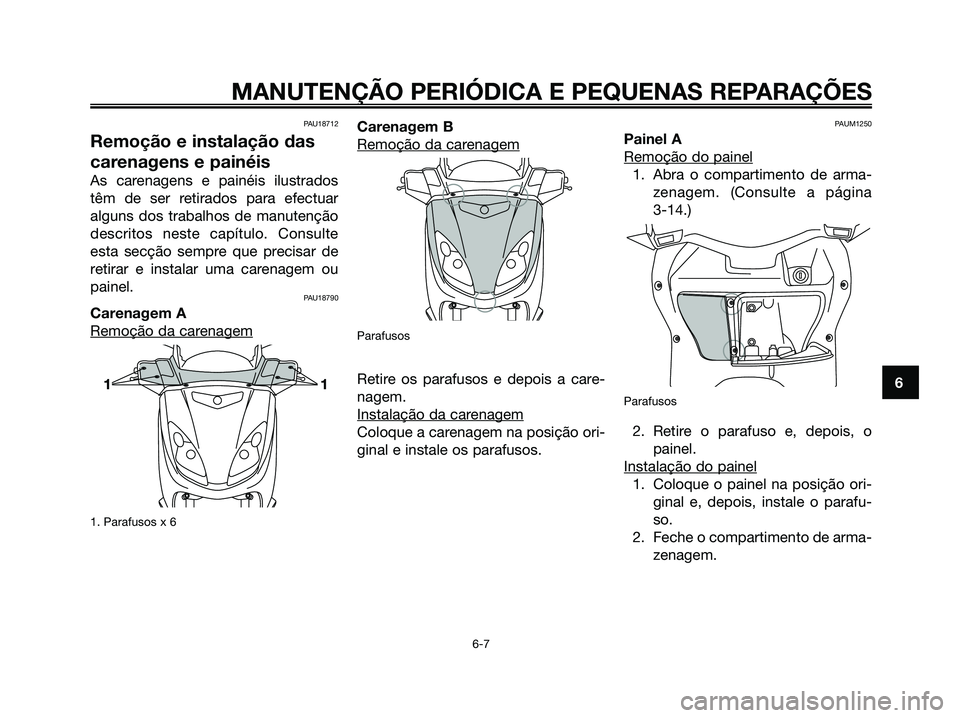

PAU18712
Remoção e instalação das
carenagens e painéis
As carenagens e painéis ilustrados
têm de ser retirados para efectuar
alguns dos trabalhos de manutenção
descritos neste capítulo. Consulte
esta secção sempre que precisar de
retirar e instalar uma carenagem ou
painel.
PAU18790
Carenagem A
Remoção da car
enagem
1. Parafusos x 6
Carenagem B
Remoção da car
enagem
Parafusos
Retire os parafusos e depois a care-
nagem.
Instalação da car
enagem
Coloque a carenagem na posição ori-
ginal e instale os parafusos.
PAUM1250
Painel A
Remoção do painel
1. Abra o compartimento de arma-
zenagem. (Consulte a página
3-14.)
Parafusos
2. Retire o parafuso e, depois, o
painel.
Instalação do painel
1. Coloque o painel na posição ori-
ginal e, depois, instale o parafu-
so.
2. Feche o compartimento de arma-
zenagem.
11
6-7
1B9-F8199-P1.qxd 11/10/06 08:50 Página 47

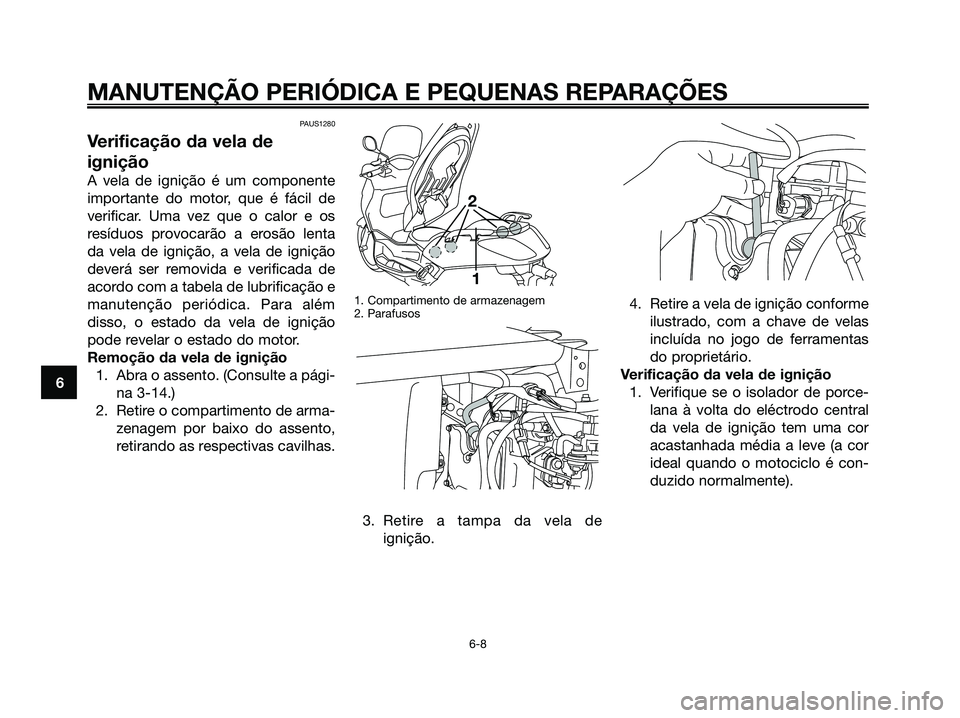

PAUS1280
Verificação da vela de
ignição
A vela de ignição é um componente
importante do motor, que é fácil de
verificar. Uma vez que o calor e os
resíduos provocarão a erosão lenta
da vela de ignição, a vela de ignição
deverá ser removida e verificada de
acordo com a tabela de lubrificação e
manutenção periódica. Para além
disso, o estado da vela de ignição
pode revelar o estado do motor.
Remoção da vela de ignição
1. Abra o assento. (Consulte a pági-
na 3-14.)
2. Retire o compartimento de arma-
zenagem por baixo do assento,
retirando as respectivas cavilhas.
1. Compartimento de armazenagem
2. Parafusos
3. Retire a tampa da vela de
ignição.4. Retire a vela de ignição conforme
ilustrado, com a chave de velas
incluída no jogo de ferramentas
do proprietário.
Verificação da vela de ignição
1. Verifique se o isolador de porce-
lana à volta do eléctrodo central
da vela de ignição tem uma cor
acastanhada média a leve (a cor
ideal quando o motociclo é con-
duzido normalmente).
2
1
6
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
1B9-F8199-P1.qxd 11/10/06 08:50 Página 48
