2006 YAMAHA XMAX 125 Manual de utilização (in Portuguese)

3

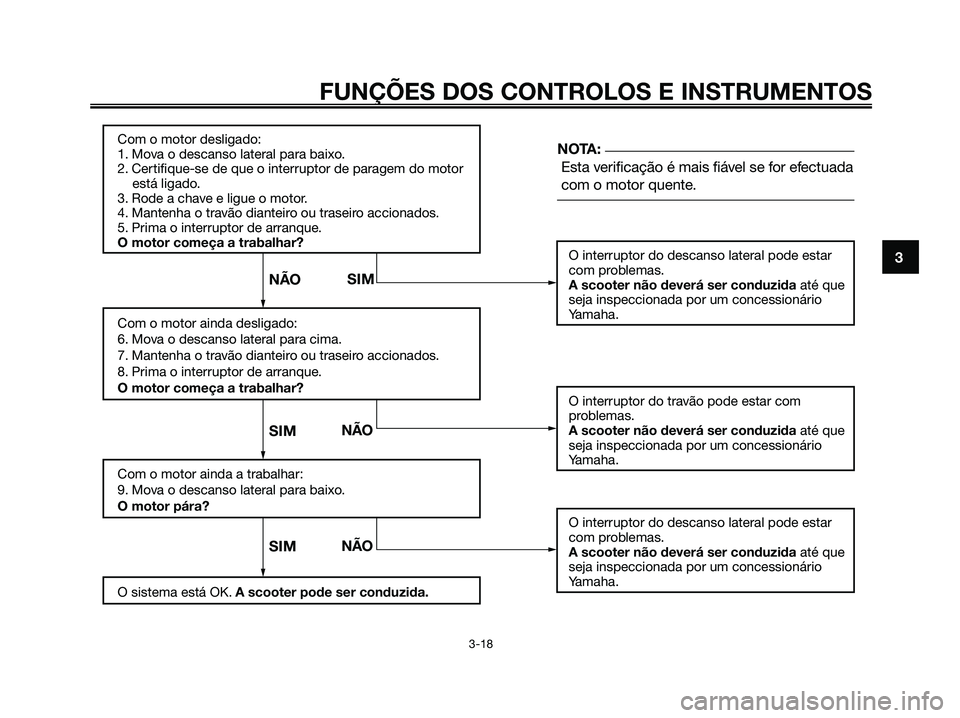

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está ligado.
3. Rode a chave e ligue o motor.
4. Mantenha o travão dianteiro ou traseiro accionados.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda desligado:
6. Mova o descanso lateral para cima.
7. Mantenha o travão dianteiro ou traseiro accionados.
8. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
9. Mova o descanso lateral para baixo.
O motor pára?
O sistema está OK. A scooter pode ser conduzida.
Esta verificação é mais fiável se for efectuada
com o motor quente.
O interruptor do descanso lateral pode estar
com problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do travão pode estar com
problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do descanso lateral pode estar
com problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
SIMNÃO SIMNÃO NÃOSIMNOTA:
1B9-F8199-P1.qxd 11/10/06 08:50 Página 33

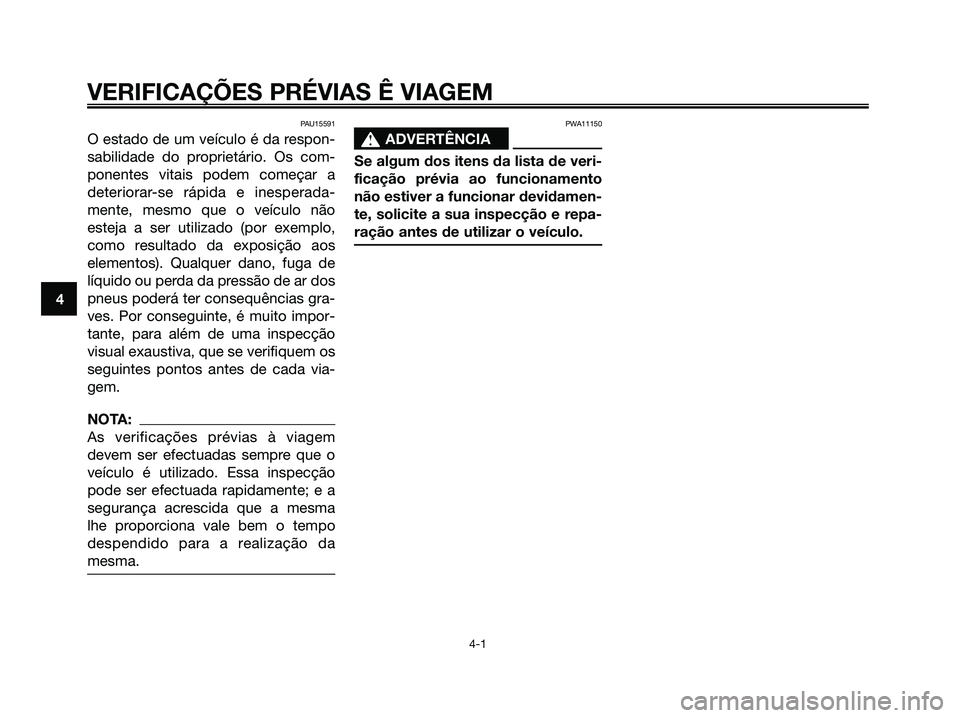

PAU15591
O estado de um veículo é da respon-
sabilidade do proprietário. Os com-
ponentes vitais podem começar a
deteriorar-se rápida e inesperada-
mente, mesmo que o veículo não
esteja a ser utilizado (por exemplo,
como resultado da exposição aos
elementos). Qualquer dano, fuga de
líquido ou perda da pressão de ar dos
pneus poderá ter consequências gra-
ves. Por conseguinte, é muito impor-
tante, para além de uma inspecção
visual exaustiva, que se verifiquem os
seguintes pontos antes de cada via-
gem.
NOTA:
As verificações prévias à viagem
devem ser efectuadas sempre que o
veículo é utilizado. Essa inspecção
pode ser efectuada rapidamente; e a
segurança acrescida que a mesma
lhe proporciona vale bem o tempo
despendido para a realização da
mesma.
PWA11150
s s
ADVERTÊNCIA
Se algum dos itens da lista de veri-
ficação prévia ao funcionamento
não estiver a funcionar devidamen-
te, solicite a sua inspecção e repa-
ração antes de utilizar o veículo.
4
VERIFICAÇÕES PRÉVIAS Ê VIAGEM
4-1
1B9-F8199-P1.qxd 11/10/06 08:50 Página 34

4
VERIFICAÇÕES PRÉVIAS Ê VIAGEM
4-2
PAU15603
Lista de verificação prévia à viagem
ITEM VERIFICAÇÕES PÁGINA
• Verifique o nível de combustível no respectivo depósito.
Combustível• Se necessário, reabasteça. 3-5, 3-12
• Verifique se o tubo de combustível apresenta fuga.
• Verifique o nível de óleo no motor.
Óleo do motor• Se necessário, adicione óleo recomendado até ao nível especificado. 6-10
• Verifique se o veículo apresenta fugas de óleo.
Óleo da transmissão final• Verifique se o veículo apresenta fugas de óleo. 6-12
• Verifique o nível de refrigerante no reservatório.
Refrigerante• Se necessário, adicione refrigerante recomendado até ao
3-5, 6-13
nível especificado.
• Verifique se o sistema de refrigeração tem fugas.
• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário
Yamaha que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
Travão dianteiro• Se necessário, substitua-os. 3-10, 5-3, 6-20
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione líquido dos travões recomendado até ao
nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.
• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário
Yamaha que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
Travão traseiro• Se necessário, substitua-os. 3-11, 5-3, 6-20
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione líquido dos travões recomendado até ao
nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.
1B9-F8199-P1.qxd 11/10/06 08:50 Página 35

4
VERIFICAÇÕES PRÉVIAS Ê VIAGEM
4-3

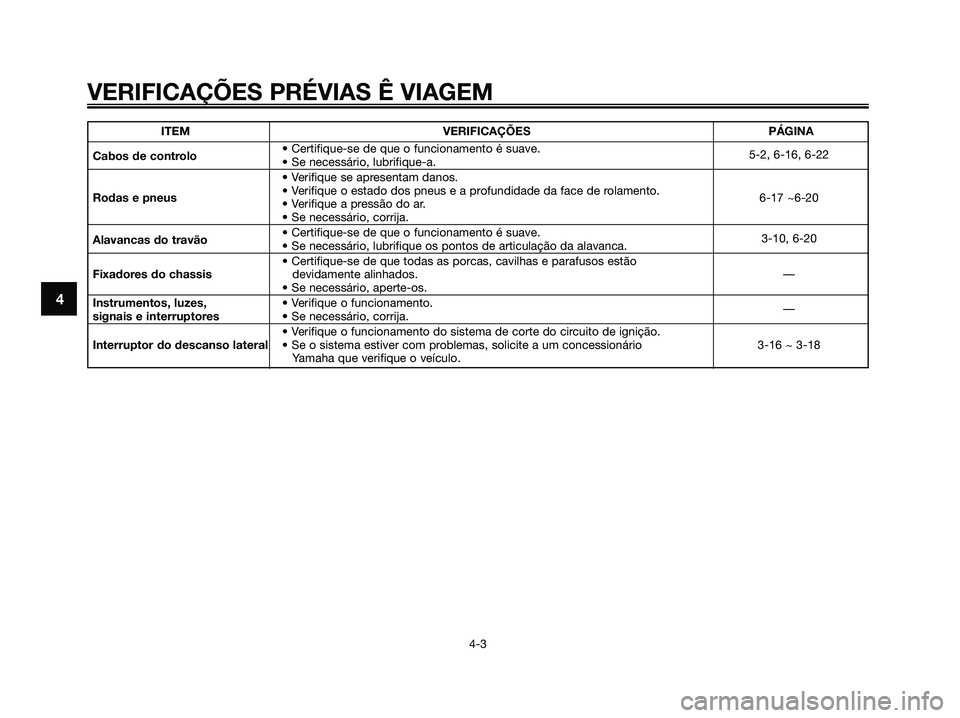

ITEM VERIFICAÇÕES PÁGINA
Cabos de controlo• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a.5-2, 6-16, 6-22
• Verifique se apresentam danos.
Rodas e pneus• Verifique o estado dos pneus e a profundidade da face de rolamento.
6-17 ~6-20
• Verifique a pressão do ar.
• Se necessário, corrija.
Alavancas do travão• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.3-10, 6-20
• Certifique-se de que todas as porcas, cavilhas e parafusos estão
Fixadores do chassisdevidamente alinhados. —
• Se necessário, aperte-os.
Instrumentos, luzes, • Verifique o funcionamento.
signais e interruptores• Se necessário, corrija.—
• Verifique o funcionamento do sistema de corte do circuito de ignição.
Interruptor do descanso lateral• Se o sistema estiver com problemas, solicite a um concessionário 3-16 ~ 3-18
Yamaha que verifique o veículo.
1B9-F8199-P1.qxd 11/10/06 08:50 Página 36

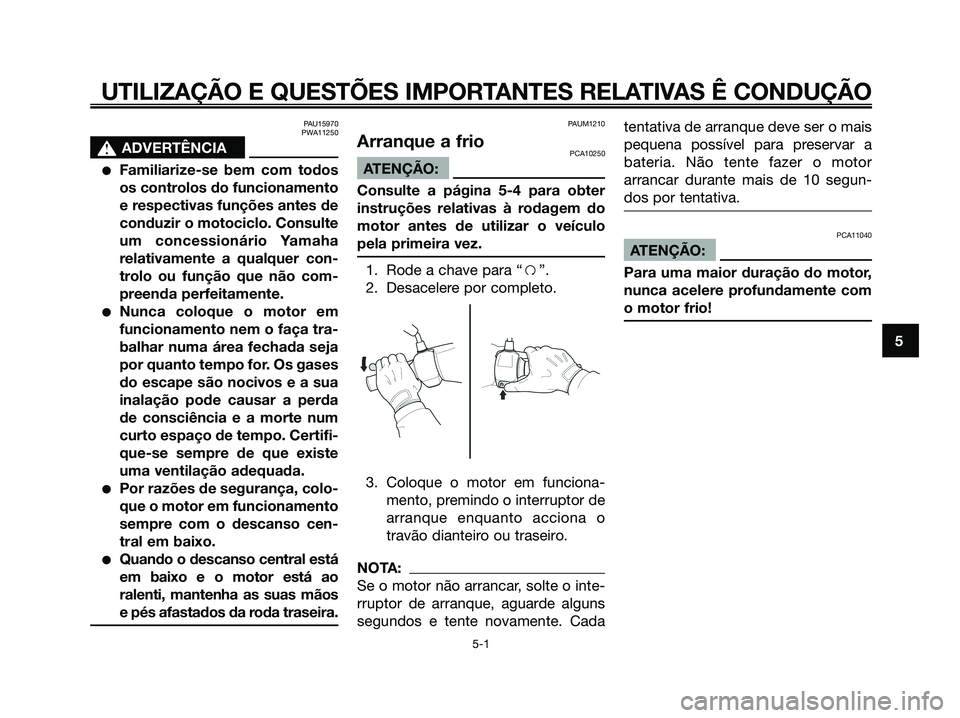

PAU15970
PWA11250
s s
ADVERTÊNCIA
Familiarize-se bem com todos
os controlos do funcionamento
e respectivas funções antes de
conduzir o motociclo. Consulte
um concessionário Yamaha
relativamente a qualquer con-
trolo ou função que não com-
preenda perfeitamente.
Nunca coloque o motor em
funcionamento nem o faça tra-
balhar numa área fechada seja
por quanto tempo for. Os gases
do escape são nocivos e a sua
inalação pode causar a perda
de consciência e a morte num
curto espaço de tempo. Certifi-
que-se sempre de que existe
uma ventilação adequada.
Por razões de segurança, colo-
que o motor em funcionamento
sempre com o descanso cen-
tral em baixo.
Quando o descanso central está
em baixo e o motor está ao
ralenti, mantenha as suas mãos
e pés afastados da roda traseira.
PAUM1210
Arranque a frioPCA10250
ATENÇÃO:
Consulte a página 5-4 para obter
instruções relativas à rodagem do
motor antes de utilizar o veículo
pela primeira vez.
1. Rode a chave para “f”.
2. Desacelere por completo.
3. Coloque o motor em funciona-
mento, premindo o interruptor de
arranque enquanto acciona o
travão dianteiro ou traseiro.
NOTA:
Se o motor não arrancar, solte o inte-
rruptor de arranque, aguarde alguns
segundos e tente novamente. Cadatentativa de arranque deve ser o mais
pequena possível para preservar a
bateria. Não tente fazer o motor
arrancar durante mais de 10 segun-
dos por tentativa.
PCA11040
ATENÇÃO:
Para uma maior duração do motor,
nunca acelere profundamente com
o motor frio!
5
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS Ê CONDUÇÃO
5-1
1B9-F8199-P1.qxd 11/10/06 08:50 Página 37

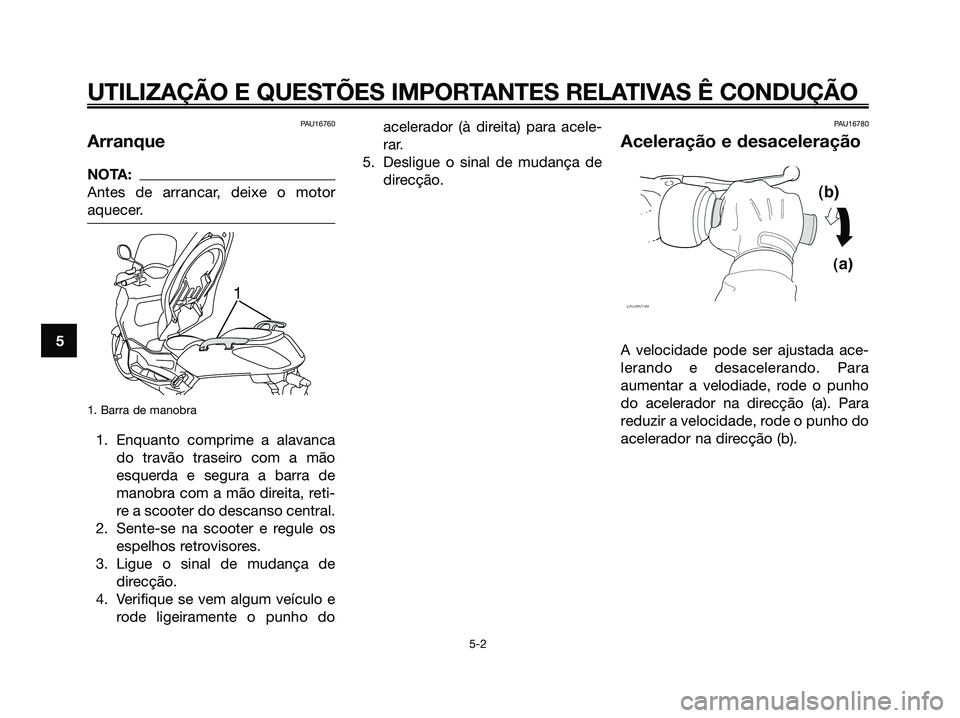

PAU16760
Arranque
NOTA:
Antes de arrancar, deixe o motor
aquecer.
1. Barra de manobra
1. Enquanto comprime a alavanca
do travão traseiro com a mão
esquerda e segura a barra de
manobra com a mão direita, reti-
re a scooter do descanso central.
2. Sente-se na scooter e regule os
espelhos retrovisores.
3. Ligue o sinal de mudança de
direcção.
4. Verifique se vem algum veículo e
rode ligeiramente o punho doacelerador (à direita) para acele-
rar.
5. Desligue o sinal de mudança de
direcção.
PAU16780
Aceleração e desaceleração
A velocidade pode ser ajustada ace-
lerando e desacelerando. Para
aumentar a velodiade, rode o punho
do acelerador na direcção (a). Para
reduzir a velocidade, rode o punho do
acelerador na direcção (b).
1
5
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS Ê CONDUÇÃO
5-2
1B9-F8199-P1.qxd 11/10/06 08:50 Página 38

PAU16791
Travagem
1. Desacelere por completo.
2. Accione os travões dianteiro e
traseiro em simultâneo enquanto
aumenta gradualmente a
pressão.
PWA10300
s s
ADVERTÊNCIA
Evite travar de forma brusca ou
repentina (especialmente ao
inclinar-se para um lado), caso
contrário a scooter pode
derrapar ou revirar.
As passagens de nível, os
carris de eléctricos, as chapas
metálicas em obras na estrada
e as tampas de saneamentotornam-se extremamente
escorregadias quando estão
molhadas. Por isso, abrande
ao aproximar-se dessas áreas
e passe com cuidado.
Mantenha sempre em mente
que a travagem numa estrada
molhada é muito mais difícil.
Ao descer uma encosta, con-
duza devagar pois a travagem
numa encosta pode ser muito
difícil.
PAU16820
Sugestões para a redução
do consumo de combustível
O consumo de combustível depende
muito do seu tipo de condução. Con-
sidere as seguintes sugestões para
reduzir o consumo de combustível:
Evite velocidades do motor ele-
vadas durante a aceleração.
Evite velocidades elevadas sem
carga no motor.
Em vez de deixar o motor ao
ralenti durante um longo período
de tempo (ex., em engarrafamen-
tos, em semáforos ou em passa-
gens de nível), desligue-o.
5
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS Ê CONDUÇÃO
5-3
1B9-F8199-P1.qxd 11/10/06 08:50 Página 39

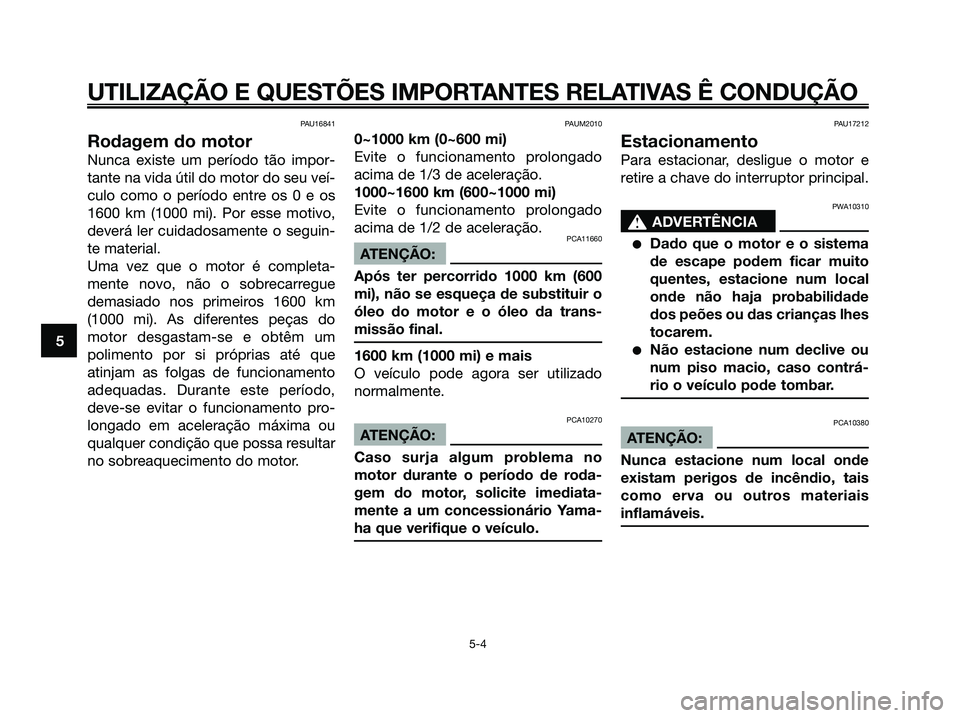

PAU16841
Rodagem do motor
Nunca existe um período tão impor-
tante na vida útil do motor do seu veí-
culo como o período entre os 0 e os
1600 km (1000 mi). Por esse motivo,
deverá ler cuidadosamente o seguin-
te material.
Uma vez que o motor é completa-
mente novo, não o sobrecarregue
demasiado nos primeiros 1600 km
(1000 mi). As diferentes peças do
motor desgastam-se e obtêm um
polimento por si próprias até que
atinjam as folgas de funcionamento
adequadas. Durante este período,
deve-se evitar o funcionamento pro-
longado em aceleração máxima ou
qualquer condição que possa resultar
no sobreaquecimento do motor.
PAUM2010
0~1000 km (0~600 mi)
Evite o funcionamento prolongado
acima de 1/3 de aceleração.
1000~1600 km (600~1000 mi)
Evite o funcionamento prolongado
acima de 1/2 de aceleração.
PCA11660
ATENÇÃO:
Após ter percorrido 1000 km (600
mi), não se esqueça de substituir o
óleo do motor e o óleo da trans-
missão final.
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado
normalmente.
PCA10270
ATENÇÃO:
Caso surja algum problema no
motor durante o período de roda-
gem do motor, solicite imediata-
mente a um concessionário Yama-
ha que verifique o veículo.
PAU17212
Estacionamento
Para estacionar, desligue o motor e
retire a chave do interruptor principal.
PWA10310
s s
ADVERTÊNCIA
Dado que o motor e o sistema
de escape podem ficar muito
quentes, estacione num local
onde não haja probabilidade
dos peões ou das crianças lhes
tocarem.
Não estacione num declive ou
num piso macio, caso contrá-
rio o veículo pode tombar.
PCA10380
ATENÇÃO:
Nunca estacione num local onde
existam perigos de incêndio, tais
como erva ou outros materiais
inflamáveis.
5
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS Ê CONDUÇÃO
5-4
1B9-F8199-P1.qxd 11/10/06 08:50 Página 40
