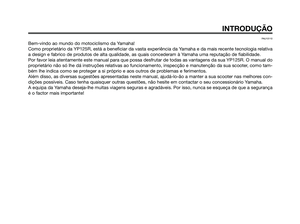

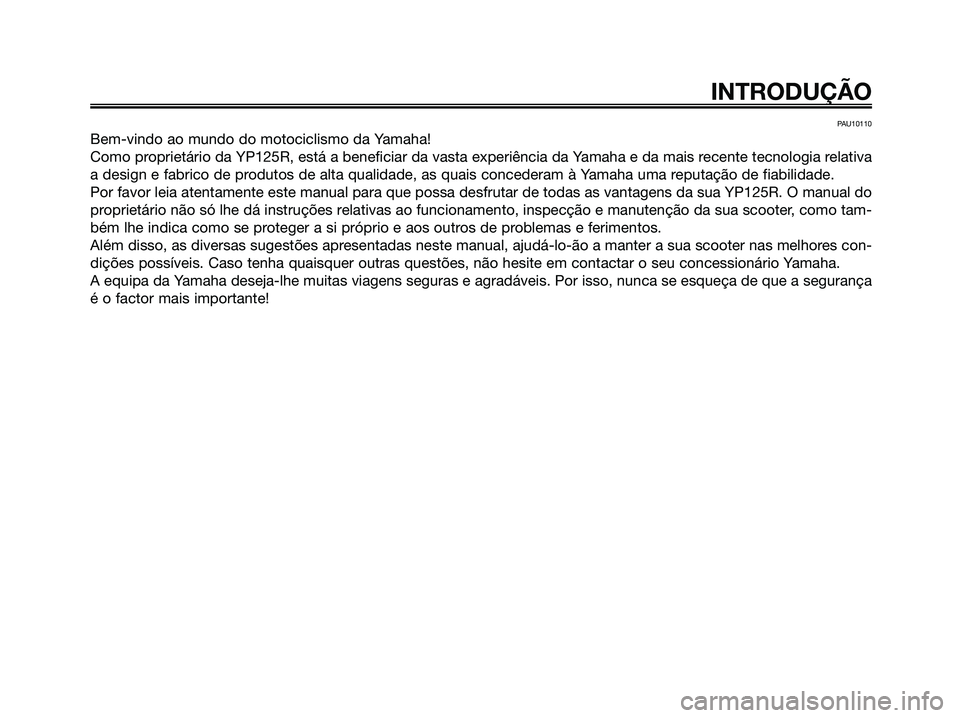

Bem-vindo ao mundo do motociclismo da Yamaha!
Como proprietário da YP125R, está a beneficiar da vasta experiência da Yamaha e da mais recente tecnologia relativa
a design e fabrico de produtos de alta qualidade, as quais concederam à Yamaha uma reputação de fiabilidade.
Por favor leia atentamente este manual para que possa desfrutar de todas as vantagens da sua YP125R. O manual do
proprietário não só lhe dá instruções relativas ao funcionamento, inspecção e manutenção da sua scooter, como tam-
bém lhe indica como se proteger a si próprio e aos outros de problemas e ferimentos.
Além disso, as diversas sugestões apresentadas neste manual, ajudá-lo-ão a manter a sua scooter nas melhores con-
dições possíveis. Caso tenha quaisquer outras questões, não hesite em contactar o seu concessionário Yamaha.
A equipa da Yamaha deseja-lhe muitas viagens seguras e agradáveis. Por isso, nunca se esqueça de que a segurança
é o factor mais importante!
INTRODUÇÃO
1B9-F8199-P1.qxd 11/10/06 08:50 Página 3

PAU34110

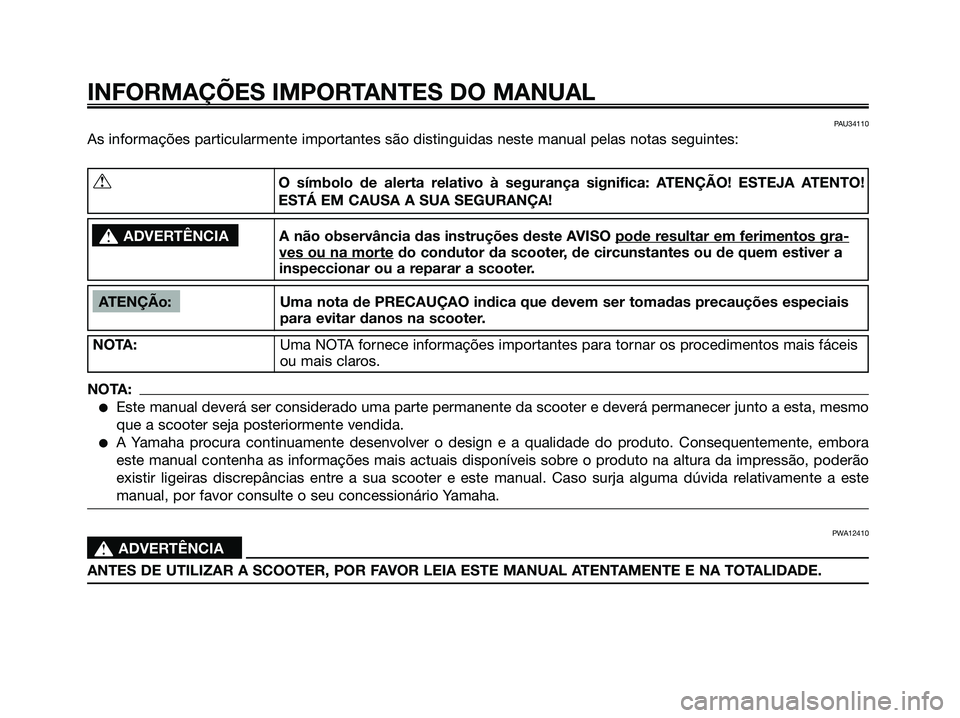

As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:
INFORMAÇÕES IMPORTANTES DO MANUAL
ATENÇÃo: Uma nota de PRECAUÇAO indica que devem ser tomadas precauções especiais
para evitar danos na scooter.
NOTA:Uma NOTA fornece informações importantes para tornar os procedimentos mais fáceis
ou mais claros.
NOTA:
Este manual deverá ser considerado uma parte permanente da scooter e deverá permanecer junto a esta, mesmo
que a scooter seja posteriormente vendida.
A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Consequentemente, embora
este manual contenha as informações mais actuais disponíveis sobre o produto na altura da impressão, poderão
existir ligeiras discrepâncias entre a sua scooter e este manual. Caso surja alguma dúvida relativamente a este
manual, por favor consulte o seu concessionário Yamaha.
PWA12410
s s
ADVERTÊNCIA
ANTES DE UTILIZAR A SCOOTER, POR FAVOR LEIA ESTE MANUAL ATENTAMENTE E NA TOTALIDADE.
s s
ADVERTÊNCIAA não observância das instruções deste AVISO pode resultar em ferimentos gra-
ves ou na mortedo condutor da scooter, de circunstantes ou de quem estiver a
inspeccionar ou a reparar a scooter.
O símbolo de alerta relativo à segurança significa: ATENÇÃO! ESTEJA ATENTO!
ESTÁ EM CAUSA A SUA SEGURANÇA!t
1B9-F8199-P1.qxd 11/10/06 08:50 Página 4

PAUS1171

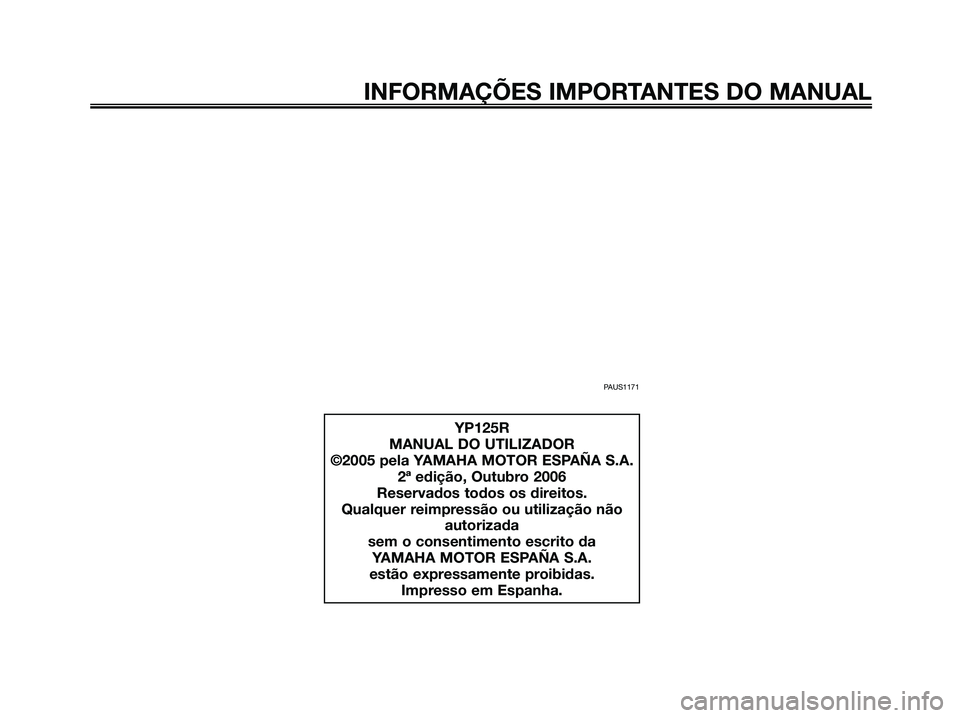

INFORMAÇÕES IMPORTANTES DO MANUAL
YP125R
MANUAL DO UTILIZADOR
©2005 pela YAMAHA MOTOR ESPAÑA S.A.
2ª edição, Outubro 2006
Reservados todos os direitos.
Qualquer reimpressão ou utilização não
autorizada
sem o consentimento escrito da
YAMAHA MOTOR ESPAÑA S.A.
estão expressamente proibidas.
Impresso em Espanha.
1B9-F8199-P1.qxd 11/10/06 08:50 Página 5

INFORMAÇÕES RELATIVAS Ê
SEGURANÇA......................................1-1
DESCRIÇÃO........................................2-1

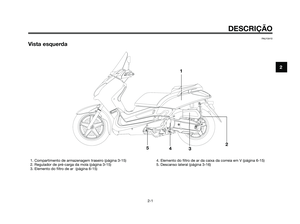

Vista esquerda ..................................2-1

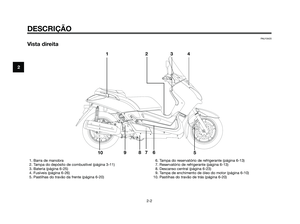

Vista direita .......................................2-2

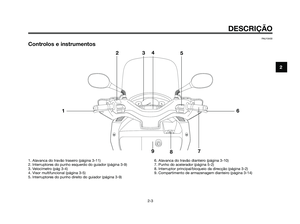

Controlos e instrumentos .................2-3
FUNÇÕES DOS CONTROLOS E
INSTRUMENTOS................................3-1

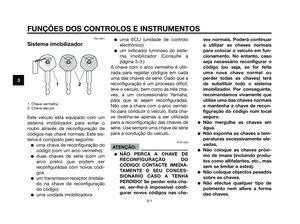

Sistema imobilizador ........................3-1

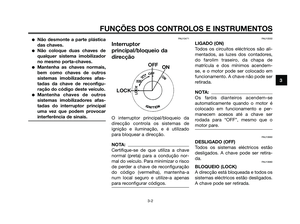

Interruptor principal/bloqueio da
direcção .........................................3-2

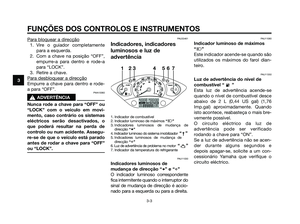

Indicadores, indicadores luminosos
e luz de advertência ......................3-3

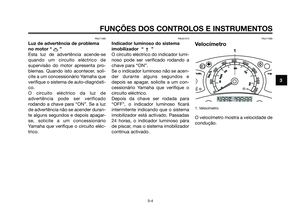

Velocímetro ...................................... 3-4

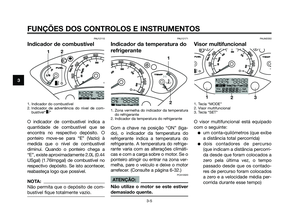

Indicador de combustível .................3-5
Indicador da temperatura do
refrigerante....................................... 3-5

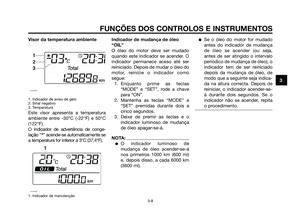

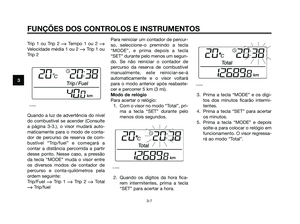

Visor multifuncional ..........................3-5

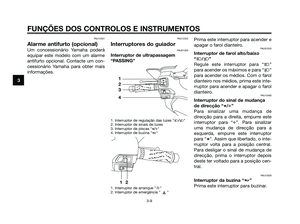

Alarme antifurto (opcional)................3-9

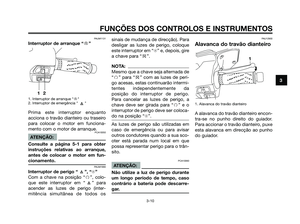

Interruptores do guiador ...................3-9
Alavanca do travão dianteiro ..........3-10

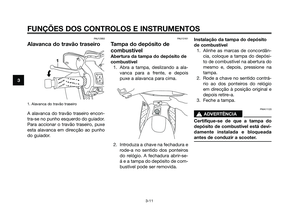

Alavanca do travão traseiro ............3-11
Tampa do depósito de
combustível ................................ 3-11

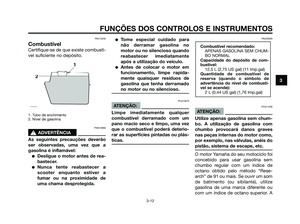

Combustível ....................................3-12

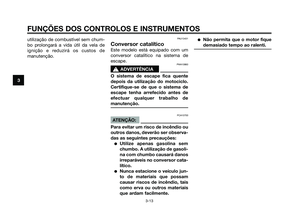

Conversor catalítico ........................3-13

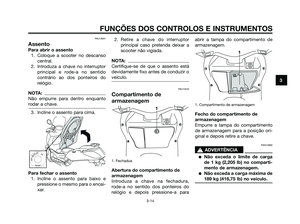

Assento ...........................................3-14
Compartimento porta-objectos
dianteiro.......................................3-14Compartimento porta-objectos
traseiro.........................................3-15

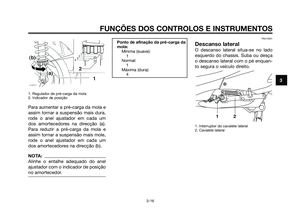

Ajuste dos amortecedores 3-15

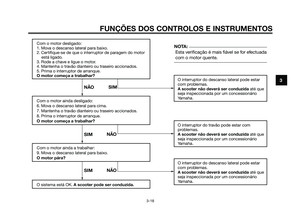

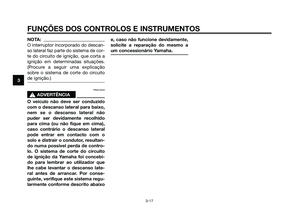

Descanso lateral .............................3-16

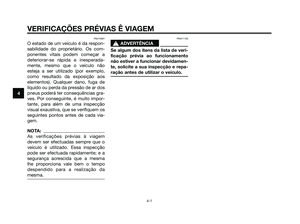

VERIFICAÇÕES PRÉVIAS Ê
VIAGEM...............................................4-1

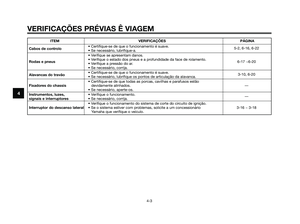

Lista de verificação prévia à viagem 4-2
UTILIZAÇÃO E QUESTÕES
IMPORTANTES RELATIVAS Ê
CONDUÇÃO........................................5-1

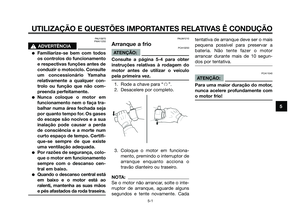

Arranque a frio ..................................5-1

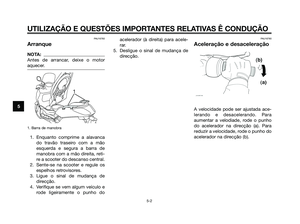

Arranque ...........................................5-2
Aceleração e desaceleração ............5-2

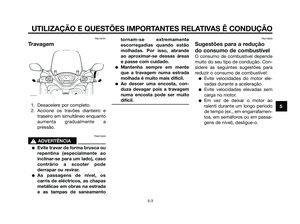

Travagem ..........................................5-3
Sugestões para a redução do
consumo de combustível ..............5-3

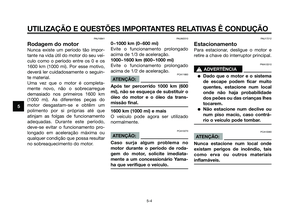

Rodagem do motor ..........................5-4
Estacionamento ................................5-4
MANUTENÇÃO PERIÓDICA E
PEQUENAS REPARAÇÕES................6-1

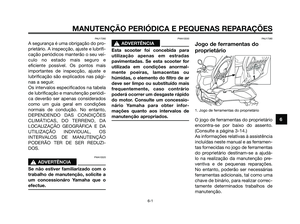

Jogo de ferramentas do
proprietário ....................................6-1

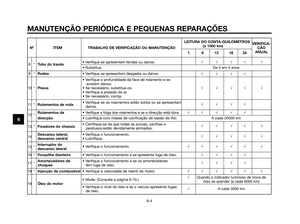

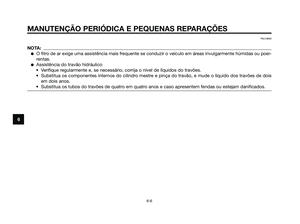

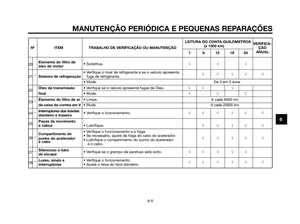

Tabela de lubrificação e
manutenção periódica...................6-3
Remoção e instalação das
carenagens e painéis ....................6-7

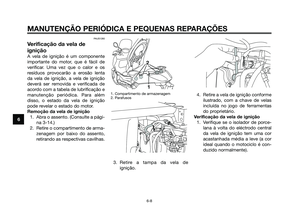

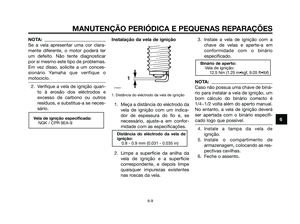

Verificação da vela de ignição ..........6-8

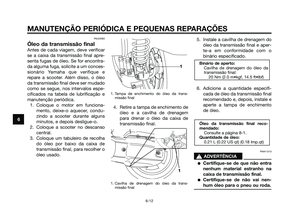

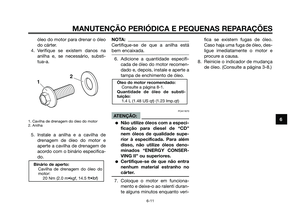

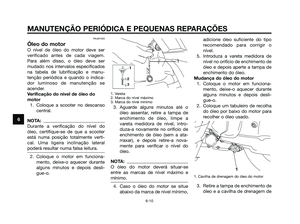

Óleo do motor ................................6-10Óleo da transmissão final ...............6-12

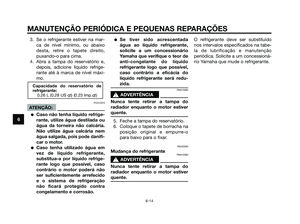

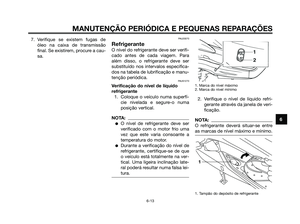

Refrigerante ....................................6-13

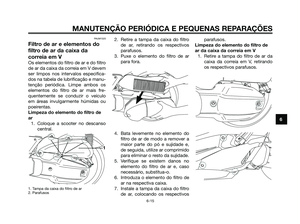

Filtro de ar e elementos do filtro
de ar da caixa da correia em V ...6-15
Ajuste da folga do cabo do
acelerador....................................6-16

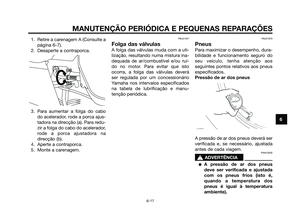

Folga das válvulas ..........................6-17

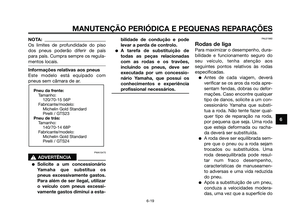

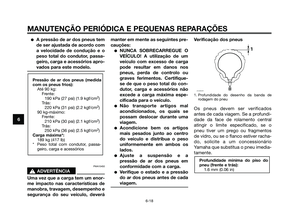

Pneus ..............................................6-17
Rodas de liga ..................................6-19

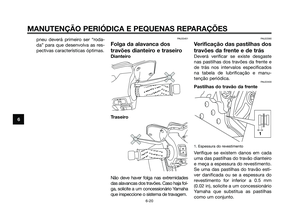

Folga da alavanca dos travões
dianteiro e traseiro.......................6-20
Verificação das pastilhas dos
travões da frente e de tras ..........6-20
Verificação do nível de líquido
dos travões..................................6-21

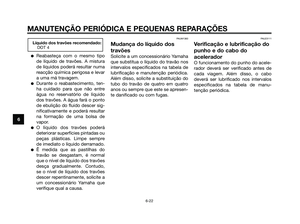

Mudança do líquido dos travões ....6-22
Verificação e lubrificação do punho
e do cabo do acelerador .............6-22

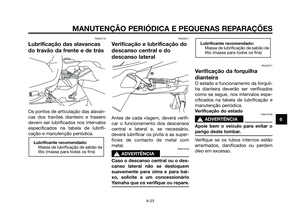

Lubrificação das alavancas do
travão da frente e de tras............6-23
Verificação e lubrificação do
descanso central e do descanso
lateral ...........................................6-23
Verificação da forquilha dianteira ...6-23

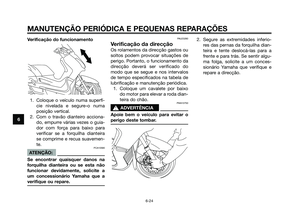

Verificação da direcção ..................6-24
Verificação dos rolamentos de
roda .............................................6-25

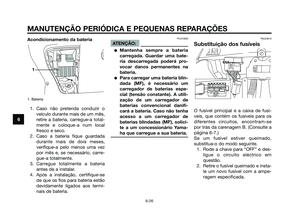

Bateria.............................................6-25
Substituição dos fusíveis ................6-26

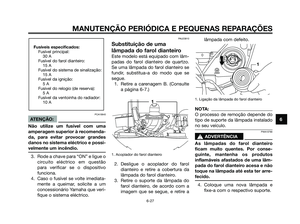

Substituição de uma lâmpada do
farol dianteiro...............................6-27
ÍNDICE
1B9-F8199-P1.qxd 11/10/06 08:50 Página 6

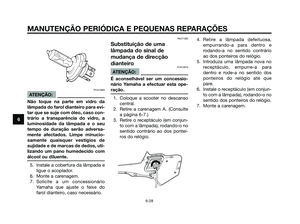

Substituição de uma lâmpada do
sinal de mudança de direcção
dianteiro.......................................6-28
Substituição da lâmpada da luz
do travão/farolim traseiro ou de
uma lâmpada do sinal de mudança
de direcção traseiro ....................6-29
Substituição da lâmpada da luz da
chapa de matrícula......................6-30
Substituição da lâmpada dos
mínimos .......................................6-30
Detecção e resolução de
problemas....................................6-30

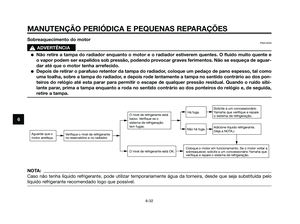

Tabelas de detecção e resolução
de problemas ..............................6-31
CUIDADOS E ARRUMAÇÃO DA
SCOOTER............................................7-1

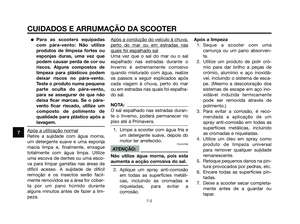

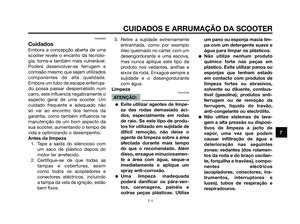

Cuidados ..........................................7-1

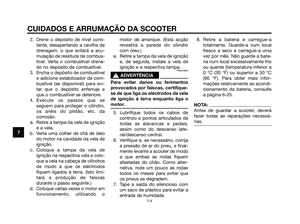

Armazenagem ...................................7-3

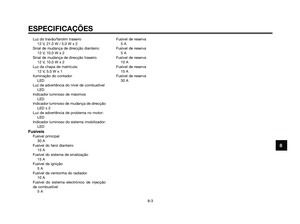

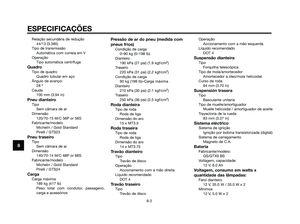

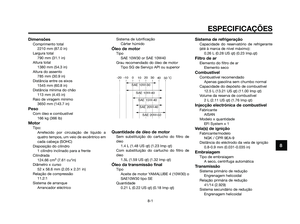

ESPECIFICAÇÕES..............................8-1
INFORMAÇÕES PARA O
CONSUMIDOR....................................9-1

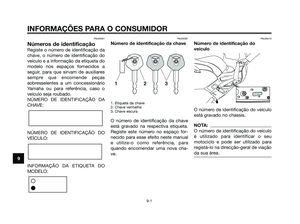

Números de identificação.................9-1
ÍNDICE
1B9-F8199-P1.qxd 11/10/06 08:50 Página 7

PAU10260

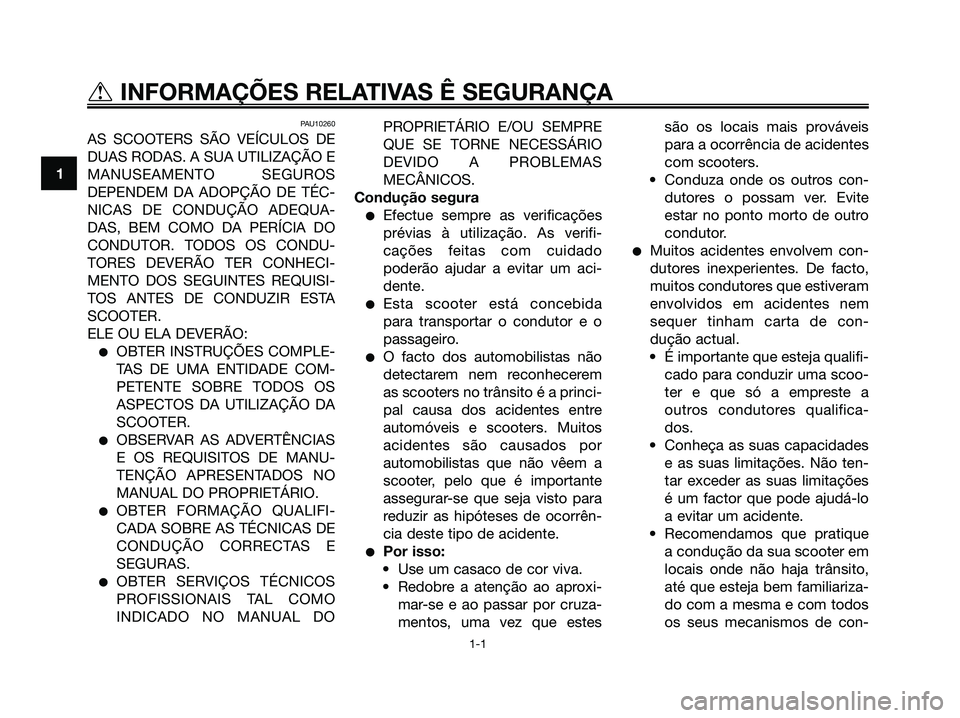

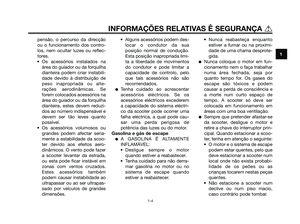

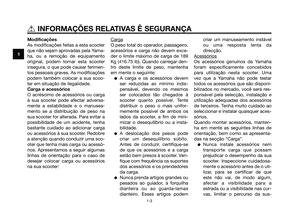

AS SCOOTERS SÃO VEÍCULOS DE
DUAS RODAS. A SUA UTILIZAÇÃO E
MANUSEAMENTO SEGUROS
DEPENDEM DA ADOPÇÃO DE TÉC-
NICAS DE CONDUÇÃO ADEQUA-
DAS, BEM COMO DA PERÍCIA DO
CONDUTOR. TODOS OS CONDU-
TORES DEVERÃO TER CONHECI-
MENTO DOS SEGUINTES REQUISI-
TOS ANTES DE CONDUZIR ESTA
SCOOTER.
ELE OU ELA DEVERÃO:
OBTER INSTRUÇÕES COMPLE-
TAS DE UMA ENTIDADE COM-
PETENTE SOBRE TODOS OS
ASPECTOS DA UTILIZAÇÃO DA
SCOOTER.
OBSERVAR AS ADVERTÊNCIAS
E OS REQUISITOS DE MANU-
TENÇÃO APRESENTADOS NO
MANUAL DO PROPRIETÁRIO.
OBTER FORMAÇÃO QUALIFI-
CADA SOBRE AS TÉCNICAS DE
CONDUÇÃO CORRECTAS E
SEGURAS.
OBTER SERVIÇOS TÉCNICOS
PROFISSIONAIS TAL COMO
INDICADO NO MANUAL DOPROPRIETÁRIO E/OU SEMPRE
QUE SE TORNE NECESSÁRIO
DEVIDO A PROBLEMAS
MECÂNICOS.

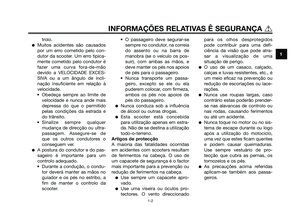

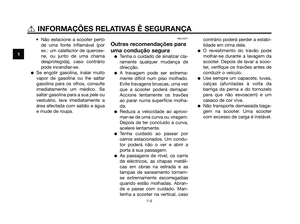

Condução segura
Efectue sempre as verificações
prévias à utilização. As verifi-
cações feitas com cuidado
poderão ajudar a evitar um aci-
dente.
Esta scooter está concebida
para transportar o condutor e o
passageiro.
O facto dos automobilistas não
detectarem nem reconhecerem
as scooters no trânsito é a princi-
pal causa dos acidentes entre
automóveis e scooters. Muitos
acidentes são causados por
automobilistas que não vêem a
scooter, pelo que é importante
assegurar-se que seja visto para
reduzir as hipóteses de ocorrên-
cia deste tipo de acidente.
Por isso:
• Use um casaco de cor viva.
• Redobre a atenção ao aproxi-
mar-se e ao passar por cruza-
mentos, uma vez que estessão os locais mais prováveis
para a ocorrência de acidentes
com scooters.
• Conduza onde os outros con-
dutores o possam ver. Evite
estar no ponto morto de outro
condutor.
Muitos acidentes envolvem con-
dutores inexperientes. De facto,
muitos condutores que estiveram
envolvidos em acidentes nem
sequer tinham carta de con-
dução actual.
• É importante que esteja qualifi-
cado para conduzir uma scoo-
ter e que só a empreste a
outros condutores qualifica-
dos.
• Conheça as suas capacidades
e as suas limitações. Não ten-
tar exceder as suas limitações
é um factor que pode ajudá-lo
a evitar um acidente.
• Recomendamos que pratique
a condução da sua scooter em
locais onde não haja trânsito,
até que esteja bem familiariza-
do com a mesma e com todos
os seus mecanismos de con-
1
tINFORMAÇÕES RELATIVAS Ê SEGURANÇA
