2006 YAMAHA WOLVERINE 450 Manuale de Empleo (in Spanish)

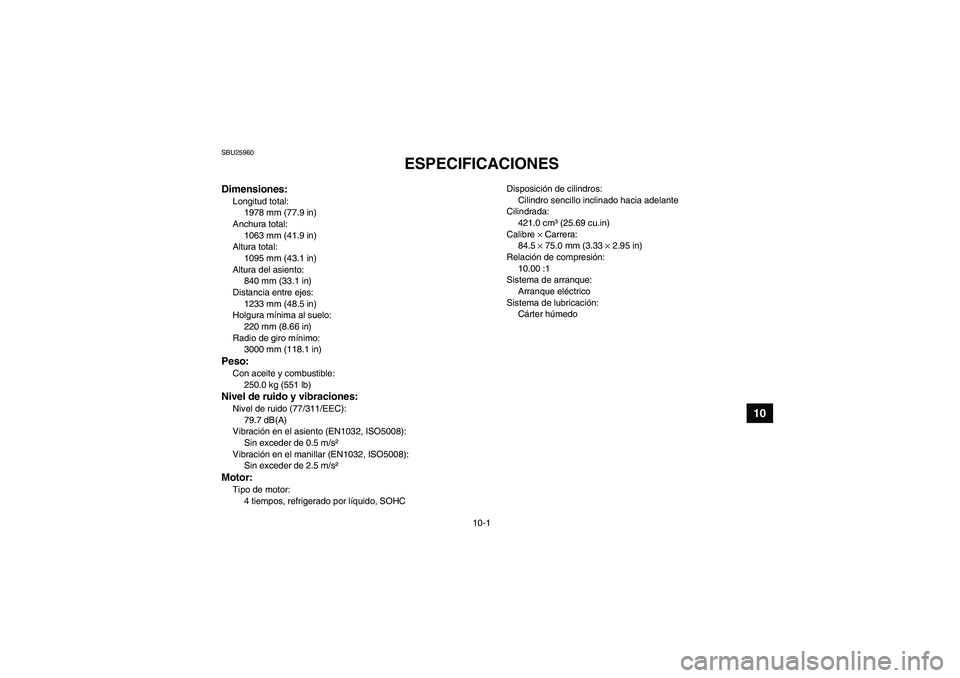

10-1
10
SBU25960
ESPECIFICACIONES
Dimensiones:Longitud total:
1978 mm (77.9 in)
Anchura total:
1063 mm (41.9 in)
Altura total:
1095 mm (43.1 in)
Altura del asiento:
840 mm (33.1 in)
Distancia entre ejes:
1233 mm (48.5 in)
Holgura mínima al suelo:
220 mm (8.66 in)
Radio de giro mínimo:
3000 mm (118.1 in)Peso:Con aceite y combustible:
250.0 kg (551 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):
79.7 dB(A)
Vibración en el asiento (EN1032, ISO5008):
Sin exceder de 0.5 m/s²
Vibración en el manillar (EN1032, ISO5008):
Sin exceder de 2.5 m/s²Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHCDisposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
421.0 cm³ (25.69 cu.in)
Calibre × Carrera:
84.5 × 75.0 mm (3.33 × 2.95 in)
Relación de compresión:
10.00 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
U3C260S0.book Page 1 Tuesday, August 2, 2005 10:18 AM

10-2
10
Aceite de motor:Tipo:
SAE5W30 o SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de aceite:
2.30 L (2.43 US qt) (2.02 Imp.qt)
Con cartucho de repuesto del filtro de aceite:
2.40 L (2.54 US qt) (2.11 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje hipoidal SAE80 API GL-4
Cantidad:
0.23 L (0.24 US qt) (0.20 Imp.qt)
Aceite del diferencial:Tipo:
Aceite de engranaje hipoidal SAE80 API GL-4
Cantidad:
0.35 L (0.37 US qt) (0.31 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.32 L (1.40 US qt) (1.16 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
14.5 L (3.83 US gal) (3.19 Imp.gal)
Cantidad de reserva de combustible:
4.5 L (1.19 US gal) (0.99 Imp.gal)Carburador:Fabricante:
MIKUNI
Modelo × cantidad:
BSR33 x 1Bujía(s):Fabricante/modelo:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
U3C260S0.book Page 2 Tuesday, August 2, 2005 10:18 AM

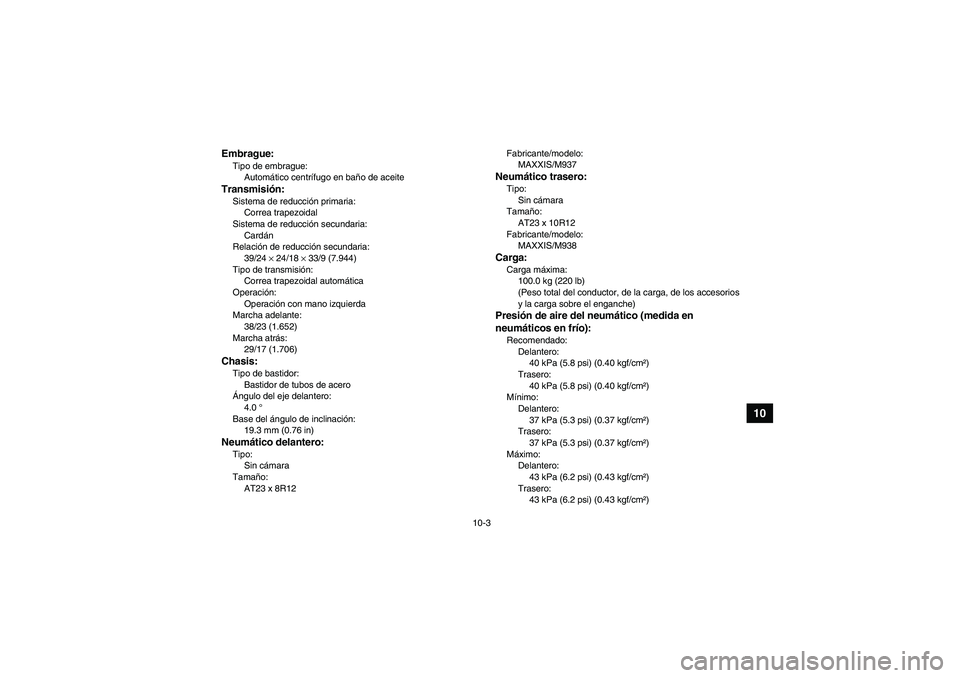

10-3
10
Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:
Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
39/24 × 24/18 × 33/9 (7.944)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha adelante:
38/23 (1.652)
Marcha atrás:
29/17 (1.706)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
4.0 °
Base del ángulo de inclinación:
19.3 mm (0.76 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT23 x 8R12Fabricante/modelo:
MAXXIS/M937
Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT23 x 10R12
Fabricante/modelo:
MAXXIS/M938Carga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
40 kPa (5.8 psi) (0.40 kgf/cm²)
Trasero:
40 kPa (5.8 psi) (0.40 kgf/cm²)
Mínimo:
Delantero:
37 kPa (5.3 psi) (0.37 kgf/cm²)
Trasero:
37 kPa (5.3 psi) (0.37 kgf/cm²)
Máximo:
Delantero:
43 kPa (6.2 psi) (0.43 kgf/cm²)
Trasero:
43 kPa (6.2 psi) (0.43 kgf/cm²)
U3C260S0.book Page 3 Tuesday, August 2, 2005 10:18 AM

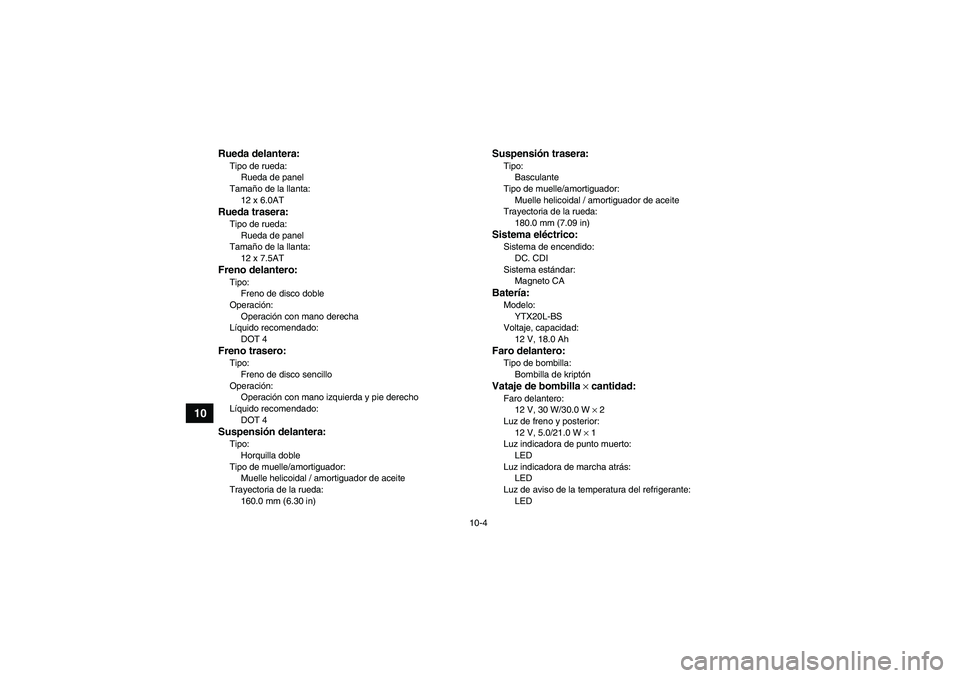

10-4
10
Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda y pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
160.0 mm (6.30 in)
Suspensión trasera:Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180.0 mm (7.09 in)Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30 W/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
U3C260S0.book Page 4 Tuesday, August 2, 2005 10:18 AM

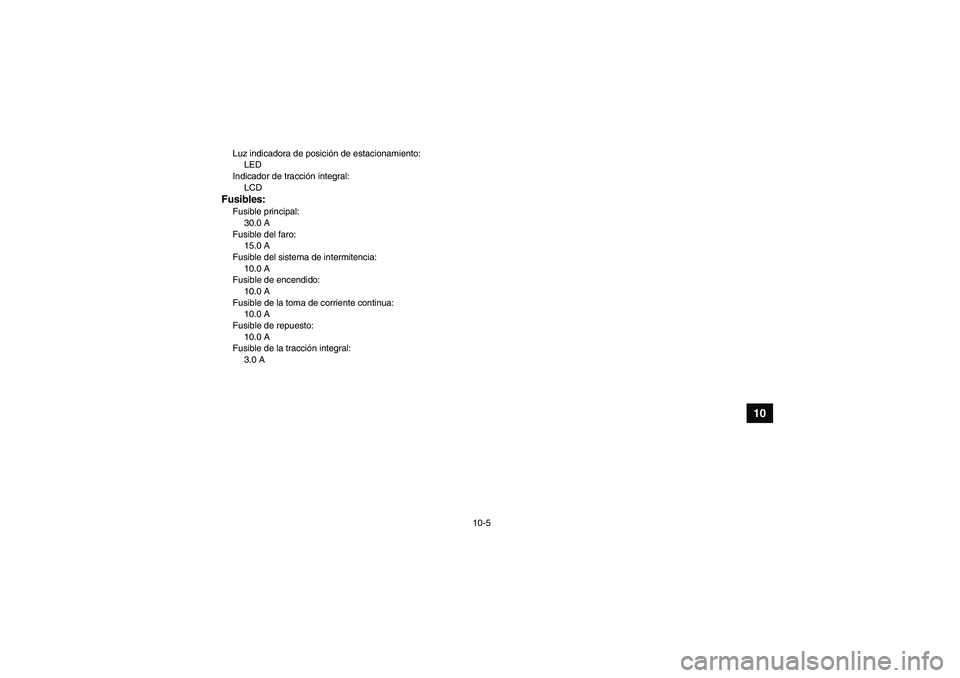

10-5
10
Luz indicadora de posición de estacionamiento:
LED
Indicador de tracción integral:
LCDFusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua:
10.0 A
Fusible de repuesto:
10.0 A
Fusible de la tracción integral:
3.0 A
U3C260S0.book Page 5 Tuesday, August 2, 2005 10:18 AM

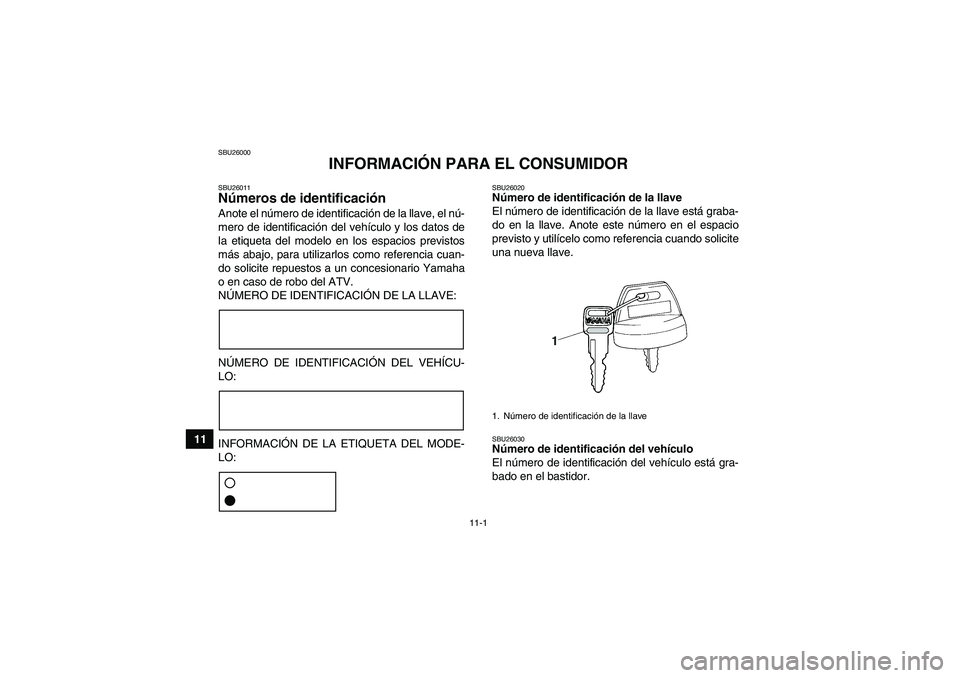

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26011Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26030Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U3C260S0.book Page 1 Tuesday, August 2, 2005 10:18 AM

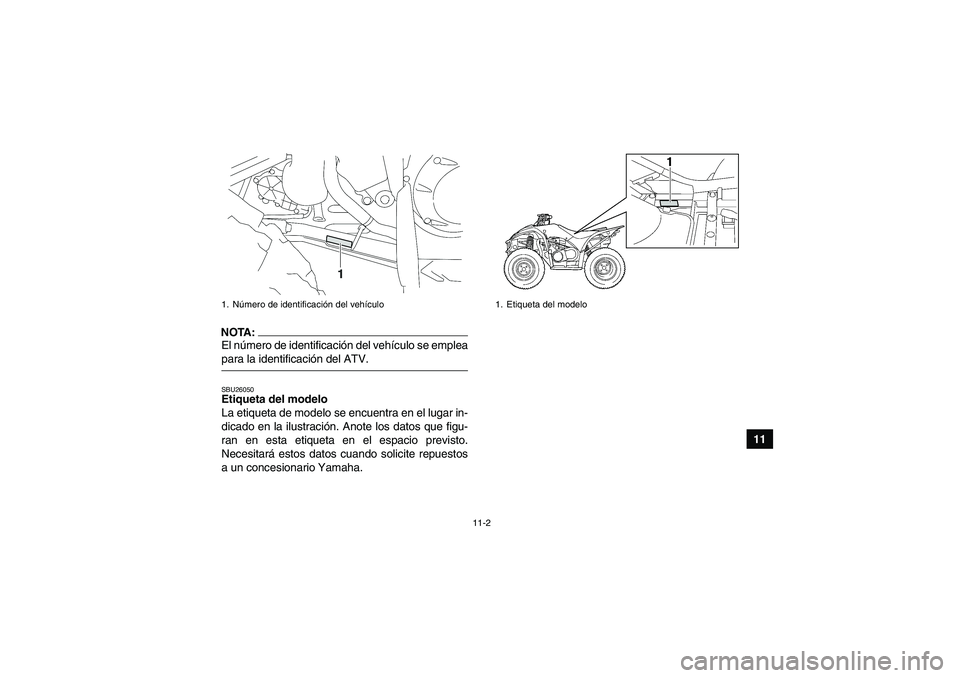

11-2
11
NOTA:El número de identificación del vehículo se empleapara la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
1. Etiqueta del modelo
U3C260S0.book Page 2 Tuesday, August 2, 2005 10:18 AM

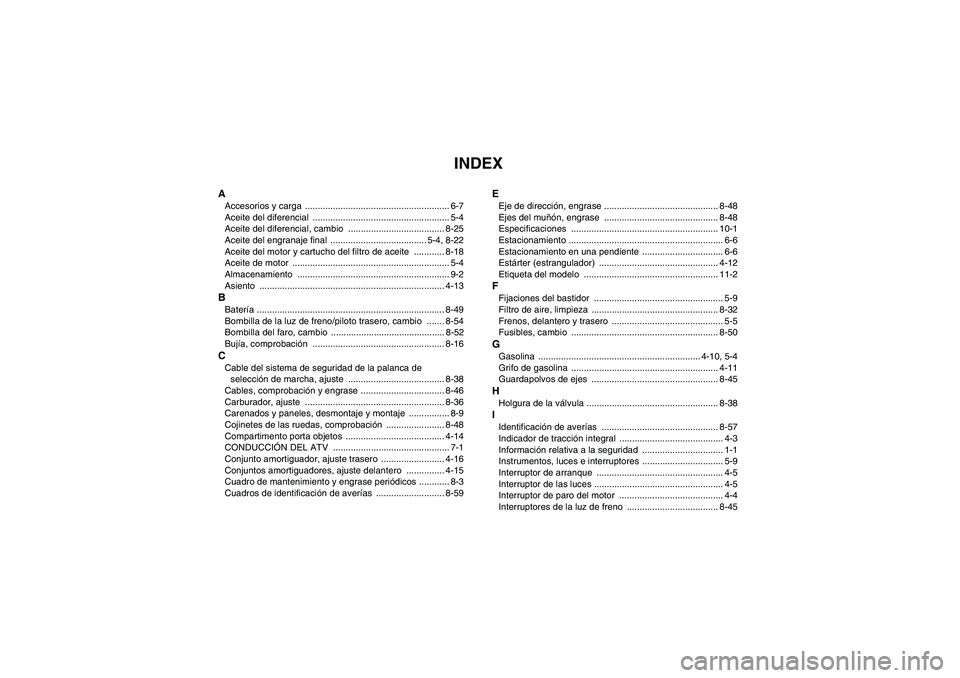

INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del diferencial ...................................................... 5-4
Aceite del diferencial, cambio ...................................... 8-25
Aceite del engranaje final ...................................... 5-4, 8-22
Aceite del motor y cartucho del filtro de aceite ............ 8-18
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-13BBatería .......................................................................... 8-49
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-54
Bombilla del faro, cambio ............................................. 8-52
Bujía, comprobación .................................................... 8-16CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-38
Cables, comprobación y engrase ................................. 8-46
Carburador, ajuste ....................................................... 8-36
Carenados y paneles, desmontaje y montaje ................ 8-9
Cojinetes de las ruedas, comprobación ....................... 8-48
Compartimento porta objetos ....................................... 4-14
CONDUCCIÓN DEL ATV .............................................. 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-16
Conjuntos amortiguadores, ajuste delantero ............... 4-15
Cuadro de mantenimiento y engrase periódicos ............ 8-3
Cuadros de identificación de averías ........................... 8-59
EEje de dirección, engrase ............................................. 8-48
Ejes del muñón, engrase ............................................. 8-48
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-6
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-12
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-9
Filtro de aire, limpieza .................................................. 8-32
Frenos, delantero y trasero ............................................ 5-5
Fusibles, cambio .......................................................... 8-50GGasolina ................................................................ 4-10, 5-4
Grifo de gasolina .......................................................... 4-11
Guardapolvos de ejes .................................................. 8-45HHolgura de la válvula .................................................... 8-38IIdentificación de averías .............................................. 8-57
Indicador de tracción integral ......................................... 4-3
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ................................ 5-9
Interruptor de arranque .................................................. 4-5
Interruptor de las luces ................................................... 4-5
Interruptor de paro del motor ......................................... 4-4
Interruptores de la luz de freno .................................... 8-45
