2006 YAMAHA WOLVERINE 450 Manuale de Empleo (in Spanish)

8-32
8
NOTA:Si observa alguna fuga, haga revisar el sistema derefrigeración en un concesionario Yamaha.
16. Monte el carenado.
17. Monte los paneles.SBU23640Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire con ma-
yor frecuencia si utiliza el vehículo en lugares es-
pecialmente húmedos o polvorientos.NOTA:En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de airey la caja del mismo.1. Desmonte el asiento. (Véase la página 4-13.)
2. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
1. Tubo de vaciado de la caja del filtro de aire
U3C260S0.book Page 32 Tuesday, August 2, 2005 10:18 AM

8-33
83. Extraiga el filtro de aire de su caja.4. Retire la placa de fijación y extraiga el material
esponjoso de la rejilla del filtro del aire.
5. Lave el material esponjoso con disolvente,
suavemente pero a fondo.
ADVERTENCIA
SWB01940Para limpiar el material esponjoso utilice siem-
pre un disolvente para la limpieza de piezas.
No utilice nunca disolventes con una tempera-
tura de inflamabilidad baja o gasolina para lim-
piar el material esponjoso, pues el motorpodría incendiarse o explotar.
1. Soporte de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
1. Bastidor del filtro de aire
2. Material esponjoso
3. Placa de fijación del filtro de aire
U3C260S0.book Page 33 Tuesday, August 2, 2005 10:18 AM

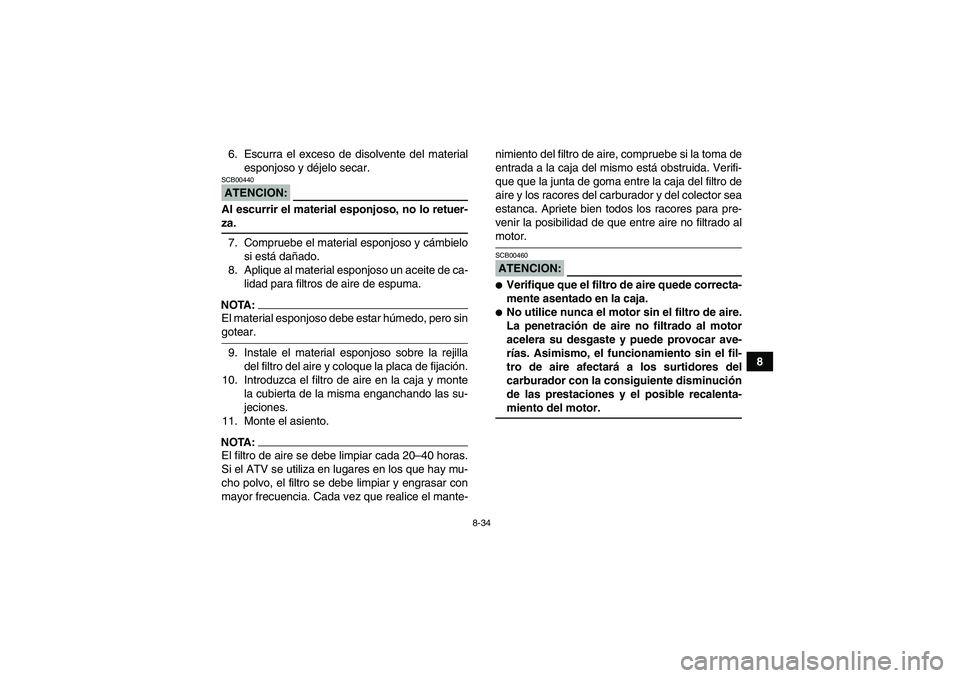

8-34
8 6. Escurra el exceso de disolvente del material
esponjoso y déjelo secar.
ATENCION:SCB00440Al escurrir el material esponjoso, no lo retuer-za.
7. Compruebe el material esponjoso y cámbielo
si está dañado.
8. Aplique al material esponjoso un aceite de ca-
lidad para filtros de aire de espuma.NOTA:El material esponjoso debe estar húmedo, pero singotear.
9. Instale el material esponjoso sobre la rejilla
del filtro del aire y coloque la placa de fijación.
10. Introduzca el filtro de aire en la caja y monte
la cubierta de la misma enganchando las su-
jeciones.
11. Monte el asiento.NOTA :
El filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.ATENCION:SCB00460
Verifique que el filtro de aire quede correcta-
mente asentado en la caja.
No utilice nunca el motor sin el filtro de aire.
La penetración de aire no filtrado al motor
acelera su desgaste y puede provocar ave-
rías. Asimismo, el funcionamiento sin el fil-
tro de aire afectará a los surtidores del
carburador con la consiguiente disminución
de las prestaciones y el posible recalenta-miento del motor.
U3C260S0.book Page 34 Tuesday, August 2, 2005 10:18 AM

8-35
8
SBU23920Manguera de comprobación del
conducto de enfriamiento de la correa
trapezoidal Si se acumula polvo o agua en esta manguera de
comprobación del conducto de enfriamiento de la
correa trapezoidal, extraiga la manguera y límpie-
la.
SBU23930Tapón de drenaje de la caja de la correa
trapezoidal Después de circular por aguas lo bastante profun-
das como para que pueda introducirse agua en la
caja de la correa trapezoidal, extraiga este tapón
para drenar el agua de la caja.NOTA:Si se drena agua de la caja de la correa trapezoi-
dal después de haber extraído el tapón, solicite a
un concesionario Yamaha que inspeccione el
ATV: es posible que el agua haya afectado otraspartes del motor.
1. Manguera de comprobación del conducto de enfriamiento
de la correa trapezoidal (lado delantero izquierdo del ATV)
1. Tapón de drenaje de la caja de la correa trapezoidal
U3C260S0.book Page 35 Tuesday, August 2, 2005 10:18 AM

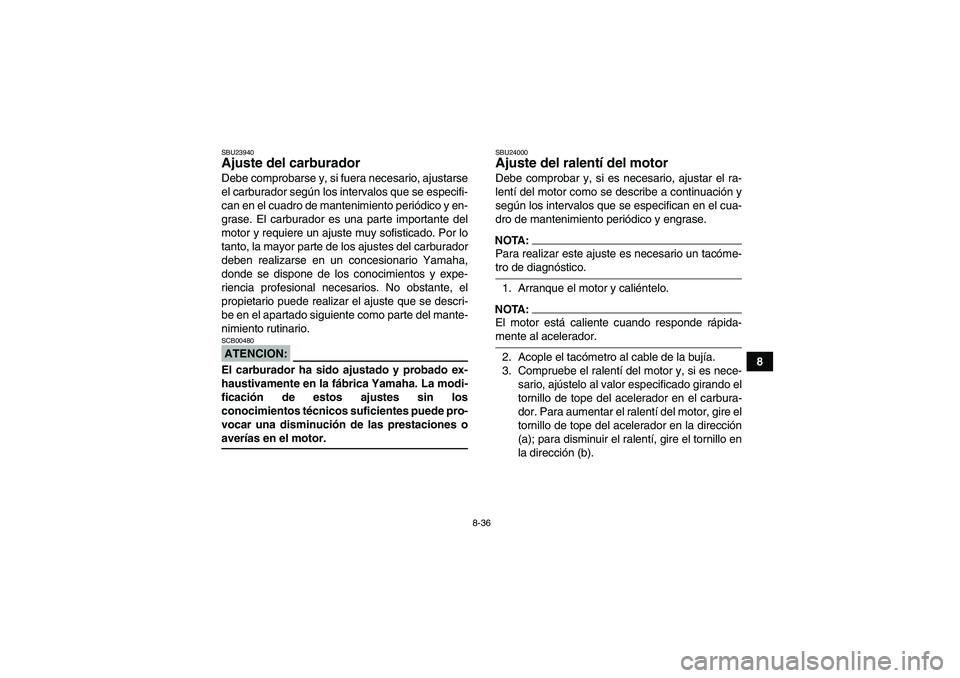

8-36
8
SBU23940Ajuste del carburador Debe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase. El carburador es una parte importante del
motor y requiere un ajuste muy sofisticado. Por lo
tanto, la mayor parte de los ajustes del carburador
deben realizarse en un concesionario Yamaha,
donde se dispone de los conocimientos y expe-
riencia profesional necesarios. No obstante, el
propietario puede realizar el ajuste que se descri-
be en el apartado siguiente como parte del mante-
nimiento rutinario.ATENCION:SCB00480El carburador ha sido ajustado y probado ex-
haustivamente en la fábrica Yamaha. La modi-
ficación de estos ajustes sin los
conocimientos técnicos suficientes puede pro-
vocar una disminución de las prestaciones oaverías en el motor.
SBU24000Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación y
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.NOTA:Para realizar este ajuste es necesario un tacóme-tro de diagnóstico.
1. Arranque el motor y caliéntelo.NOTA:El motor está caliente cuando responde rápida-mente al acelerador.
2. Acople el tacómetro al cable de la bujía.
3. Compruebe el ralentí del motor y, si es nece-
sario, ajústelo al valor especificado girando el
tornillo de tope del acelerador en el carbura-
dor. Para aumentar el ralentí del motor, gire el
tornillo de tope del acelerador en la dirección
(a); para disminuir el ralentí, gire el tornillo en
la dirección (b).
U3C260S0.book Page 36 Tuesday, August 2, 2005 10:18 AM

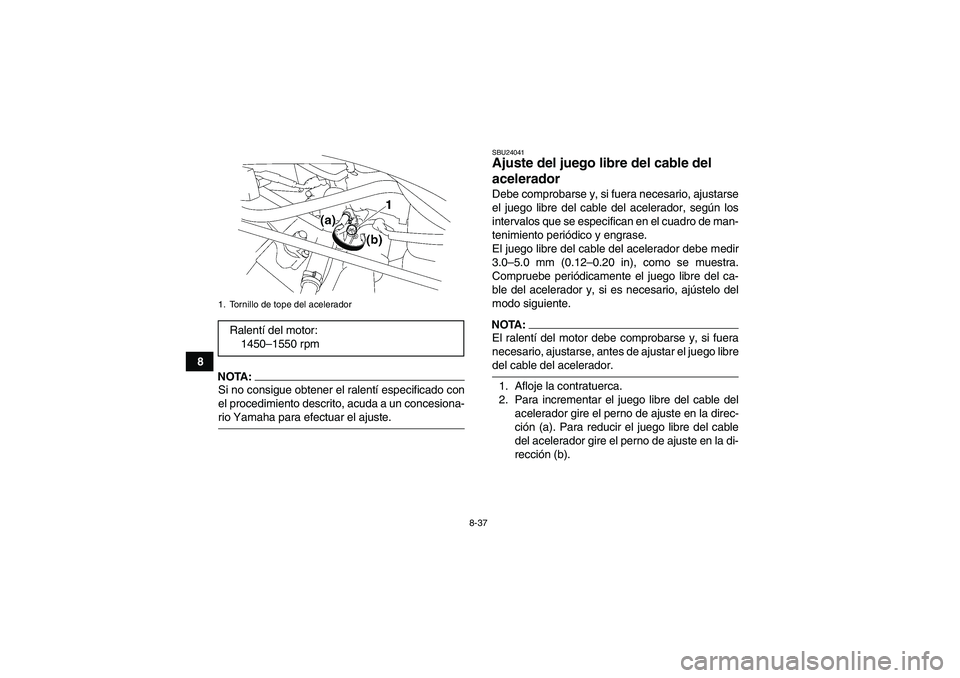

8-37
8
NOTA:Si no consigue obtener el ralentí especificado con
el procedimiento descrito, acuda a un concesiona-rio Yamaha para efectuar el ajuste.
SBU24041Ajuste del juego libre del cable del
acelerador Debe comprobarse y, si fuera necesario, ajustarse
el juego libre del cable del acelerador, según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre del cable del acelerador debe medir
3.0–5.0 mm (0.12–0.20 in), como se muestra.
Compruebe periódicamente el juego libre del ca-
ble del acelerador y, si es necesario, ajústelo del
modo siguiente.NOTA:El ralentí del motor debe comprobarse y, si fuera
necesario, ajustarse, antes de ajustar el juego libredel cable del acelerador.
1. Afloje la contratuerca.
2. Para incrementar el juego libre del cable del
acelerador gire el perno de ajuste en la direc-
ción (a). Para reducir el juego libre del cable
del acelerador gire el perno de ajuste en la di-
rección (b).
1. Tornillo de tope del aceleradorRalentí del motor:
1450–1550 rpm
U3C260S0.book Page 37 Tuesday, August 2, 2005 10:18 AM

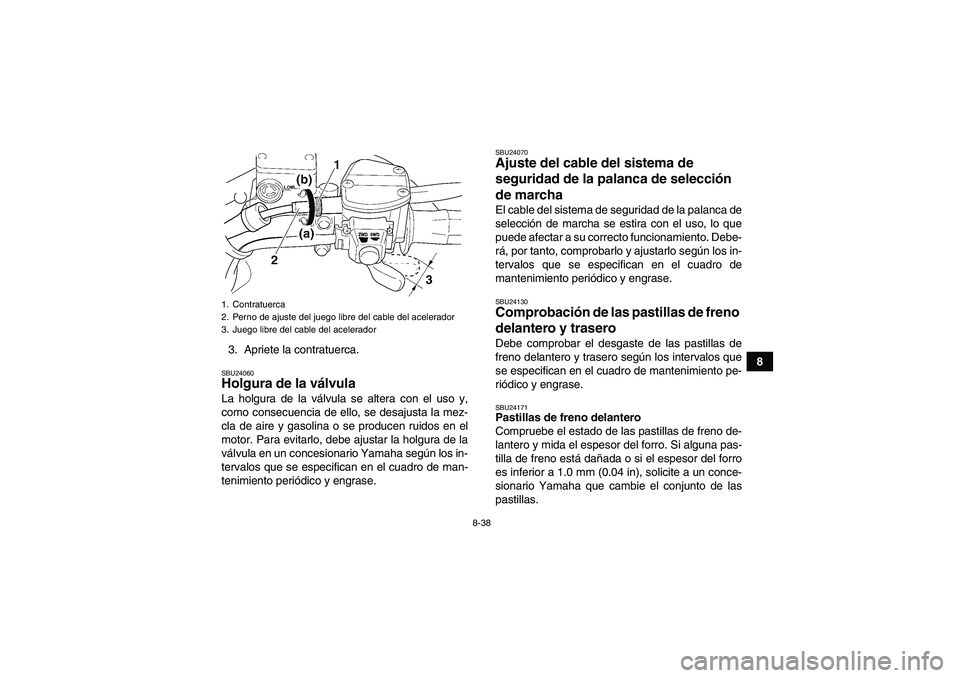

8-38
8 3. Apriete la contratuerca.
SBU24060Holgura de la válvula La holgura de la válvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina o se producen ruidos en el
motor. Para evitarlo, debe ajustar la holgura de la
válvula en un concesionario Yamaha según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
SBU24070Ajuste del cable del sistema de
seguridad de la palanca de selección
de marcha El cable del sistema de seguridad de la palanca de
selección de marcha se estira con el uso, lo que
puede afectar a su correcto funcionamiento. Debe-
rá, por tanto, comprobarlo y ajustarlo según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.SBU24130Comprobación de las pastillas de freno
delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.SBU24171Pastillas de freno delantero
Compruebe el estado de las pastillas de freno de-
lantero y mida el espesor del forro. Si alguna pas-
tilla de freno está dañada o si el espesor del forro
es inferior a 1.0 mm (0.04 in), solicite a un conce-
sionario Yamaha que cambie el conjunto de las
pastillas.
1. Contratuerca
2. Perno de ajuste del juego libre del cable del acelerador
3. Juego libre del cable del aceleradorU3C260S0.book Page 38 Tuesday, August 2, 2005 10:18 AM

8-39
8
NOTA:Es necesario quitar las ruedas para comprobar laspastillas de freno. (Véase la página 8-55.)SBU26460Pastillas de freno trasero
Cada pastilla de freno trasero dispone de ranuras
indicadoras de desgaste que le permiten compro-
bar el desgaste de la pastilla sin necesidad de des-
montar el freno. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha desgas-
tado hasta el punto en que las ranuras indicadorasde desgaste han desaparecido casi por completo,
solicite a un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
NOTA:Es necesario quitar las ruedas para comprobar laspastillas de freno. (Véase la página 8-55.)
1. Espesor del forro
1. Ranura indicadora de desgaste
U3C260S0.book Page 39 Tuesday, August 2, 2005 10:18 AM
