2006 YAMAHA WOLVERINE 450 Manuale de Empleo (in Spanish)

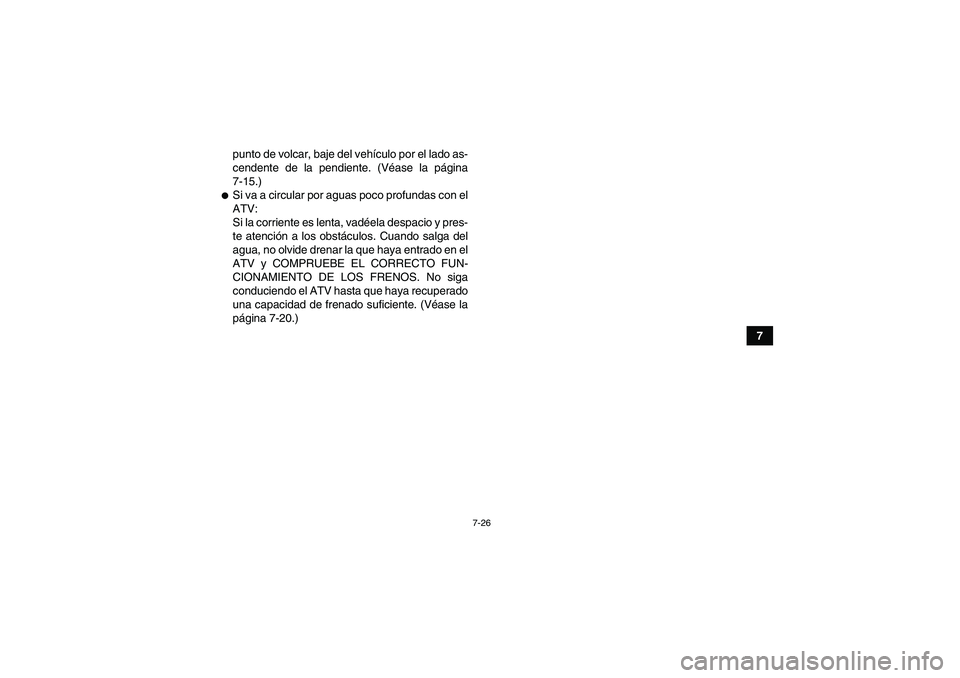

7-26
7 punto de volcar, baje del vehículo por el lado as-
cendente de la pendiente. (Véase la página
7-15.)

Si va a circular por aguas poco profundas con el
ATV:
Si la corriente es lenta, vadéela despacio y pres-
te atención a los obstáculos. Cuando salga del
agua, no olvide drenar la que haya entrado en el
ATV y COMPRUEBE EL CORRECTO FUN-
CIONAMIENTO DE LOS FRENOS. No siga
conduciendo el ATV hasta que haya recuperado
una capacidad de frenado suficiente. (Véase la
página 7-20.)
U3C260S0.book Page 26 Tuesday, August 2, 2005 10:18 AM

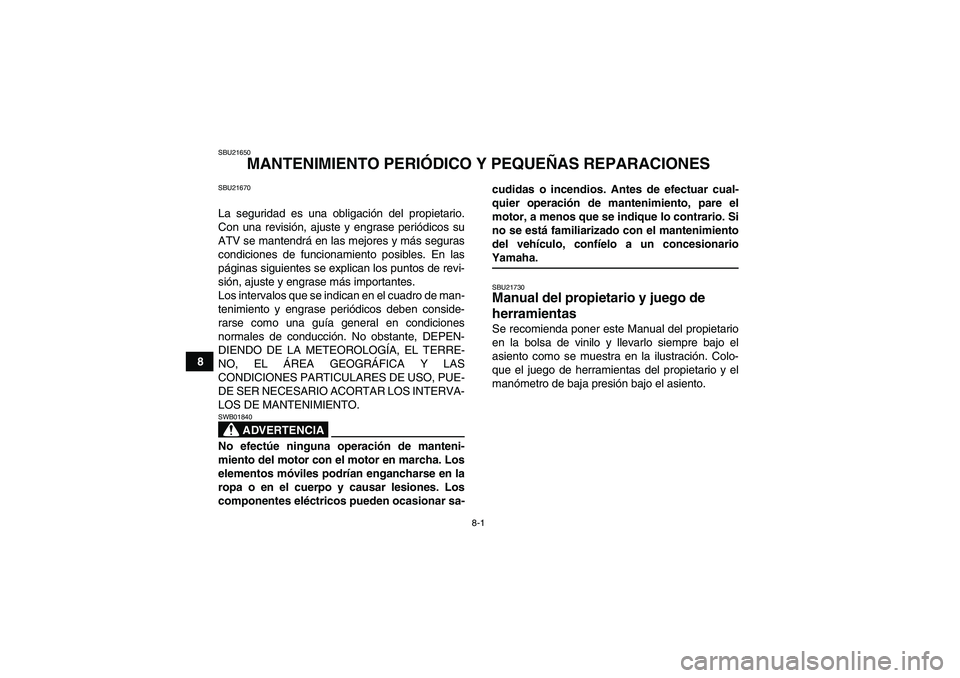

8-1
8
SBU21650
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SBU21670La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
ATV se mantendrá en las mejores y más seguras
condiciones de funcionamiento posibles. En las
páginas siguientes se explican los puntos de revi-
sión, ajuste y engrase más importantes.
Los intervalos que se indican en el cuadro de man-
tenimiento y engrase periódicos deben conside-
rarse como una guía general en condiciones
normales de conducción. No obstante, DEPEN-
DIENDO DE LA METEOROLOGÍA, EL TERRE-
NO, EL ÁREA GEOGRÁFICA Y LAS
CONDICIONES PARTICULARES DE USO, PUE-
DE SER NECESARIO ACORTAR LOS INTERVA-
LOS DE MANTENIMIENTO.
ADVERTENCIA
SWB01840No efectúe ninguna operación de manteni-
miento del motor con el motor en marcha. Los
elementos móviles podrían engancharse en la
ropa o en el cuerpo y causar lesiones. Los
componentes eléctricos pueden ocasionar sa-cudidas o incendios. Antes de efectuar cual-
quier operación de mantenimiento, pare el
motor, a menos que se indique lo contrario. Si
no se está familiarizado con el mantenimiento
del vehículo, confíelo a un concesionario
Yamaha.SBU21730Manual del propietario y juego de
herramientas Se recomienda poner este Manual del propietario
en la bolsa de vinilo y llevarlo siempre bajo el
asiento como se muestra en la ilustración. Colo-
que el juego de herramientas del propietario y el
manómetro de baja presión bajo el asiento.
U3C260S0.book Page 1 Tuesday, August 2, 2005 10:18 AM

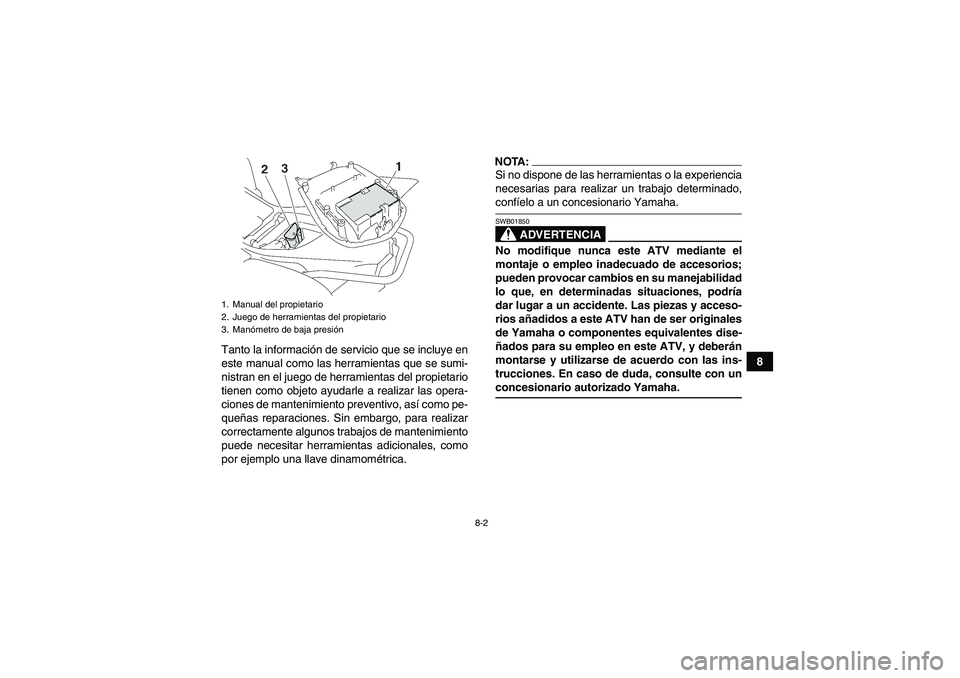

8-2
8 Tanto la información de servicio que se incluye en
este manual como las herramientas que se sumi-
nistran en el juego de herramientas del propietario
tienen como objeto ayudarle a realizar las opera-
ciones de mantenimiento preventivo, así como pe-
queñas reparaciones. Sin embargo, para realizar
correctamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:Si no dispone de las herramientas o la experiencia
necesarias para realizar un trabajo determinado,confíelo a un concesionario Yamaha.
ADVERTENCIA
SWB01850No modifique nunca este ATV mediante el
montaje o empleo inadecuado de accesorios;
pueden provocar cambios en su manejabilidad
lo que, en determinadas situaciones, podría
dar lugar a un accidente. Las piezas y acceso-
rios añadidos a este ATV han de ser originales
de Yamaha o componentes equivalentes dise-
ñados para su empleo en este ATV, y deberán
montarse y utilizarse de acuerdo con las ins-
trucciones. En caso de duda, consulte con unconcesionario autorizado Yamaha.
1. Manual del propietario
2. Juego de herramientas del propietario
3. Manómetro de baja presiónU3C260S0.book Page 2 Tuesday, August 2, 2005 10:18 AM

8-3
8
SBU22410Cuadro de mantenimiento y engrase periódicos NOTA:
Para los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento mensual.
Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir los intervalos del mantenimiento mensual.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-ren herramientas y datos especiales, así como cualificación técnica.NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300
1*Línea de gasolinaCompruebe si hay grietas o daños en los tubos de
la gasolina y sustitúyalos si es necesario.√√√
2BujíaCompruebe el funcionamiento, límpiela, ajústela o
sustitúyala si es necesario.√√√√√
3*VálvulasCompruebe la holgura de las válvulas y ajústelas
si es necesario.√ √√√
4Filtro de aireLímpielos y sustitúyalos si es necesario.Cada 20 o 40 horas (con más frecuencia
en condiciones en las que haya polvo o
humedad)
U3C260S0.book Page 3 Tuesday, August 2, 2005 10:18 AM

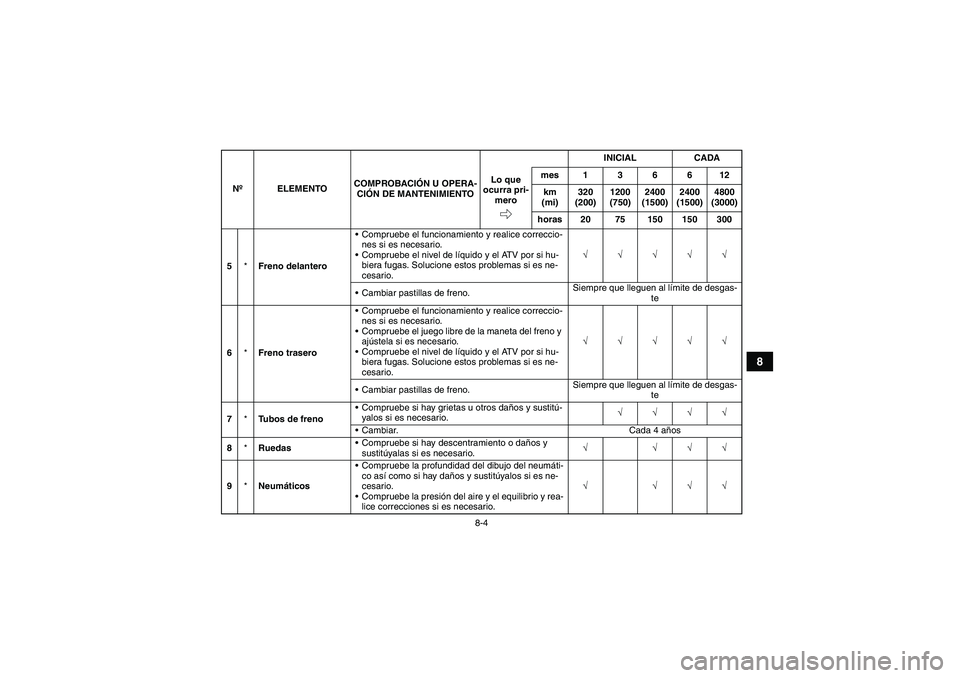

8-4
8
5*Freno delanteroCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el nivel de líquido y el ATV por si hu-
biera fugas. Solucione estos problemas si es ne-
cesario.√√√√√
Cambiar pastillas de freno.Siempre que lleguen al límite de desgas-
te
6*Freno traseroCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre de la maneta del freno y
ajústela si es necesario.
Compruebe el nivel de líquido y el ATV por si hu-
biera fugas. Solucione estos problemas si es ne-
cesario.√√√√√
Cambiar pastillas de freno.Siempre que lleguen al límite de desgas-
te
7*Tubos de frenoCompruebe si hay grietas u otros daños y sustitú-
yalos si es necesario.√√√√
Cambiar. Cada 4 años
8*RuedasCompruebe si hay descentramiento o daños y
sustitúyalas si es necesario.√ √√√
9*NeumáticosCompruebe la profundidad del dibujo del neumáti-
co así como si hay daños y sustitúyalos si es ne-
cesario.
Compruebe la presión del aire y el equilibrio y rea-
lice correcciones si es necesario.√ √√√ NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300
U3C260S0.book Page 4 Tuesday, August 2, 2005 10:18 AM

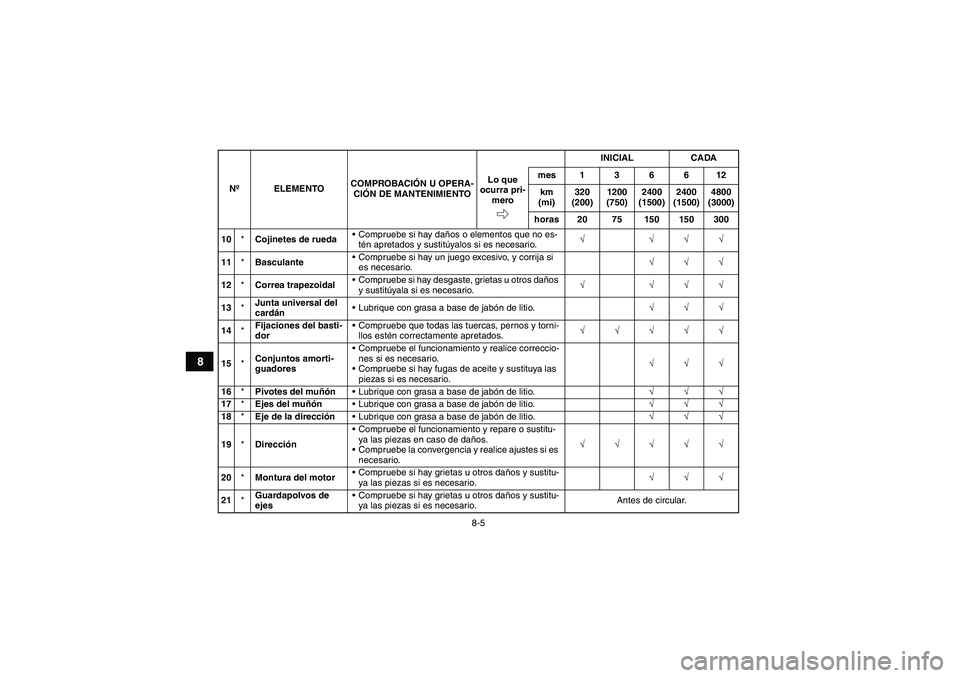

8-5
8
10*Cojinetes de ruedaCompruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario.√ √√√
11*BasculanteCompruebe si hay un juego excesivo, y corrija si
es necesario.√√√
12*Correa trapezoidalCompruebe si hay desgaste, grietas u otros daños
y sustitúyala si es necesario.√ √√√
13*Junta universal del
cardánLubrique con grasa a base de jabón de litio.√√√
14*Fijaciones del basti-
dorCompruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.√√√√√
15*Conjuntos amorti-
guadoresCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe si hay fugas de aceite y sustituya las
piezas si es necesario.√√√
16*Pivotes del muñónLubrique con grasa a base de jabón de litio.√√√
17*Ejes del muñónLubrique con grasa a base de jabón de litio.√√√
18*Eje de la direcciónLubrique con grasa a base de jabón de litio.√√√
19*DirecciónCompruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
Compruebe la convergencia y realice ajustes si es
necesario.√√√√√
20*Montura del motorCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√
21*Guardapolvos de
ejesCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.Antes de circular. NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U3C260S0.book Page 5 Tuesday, August 2, 2005 10:18 AM

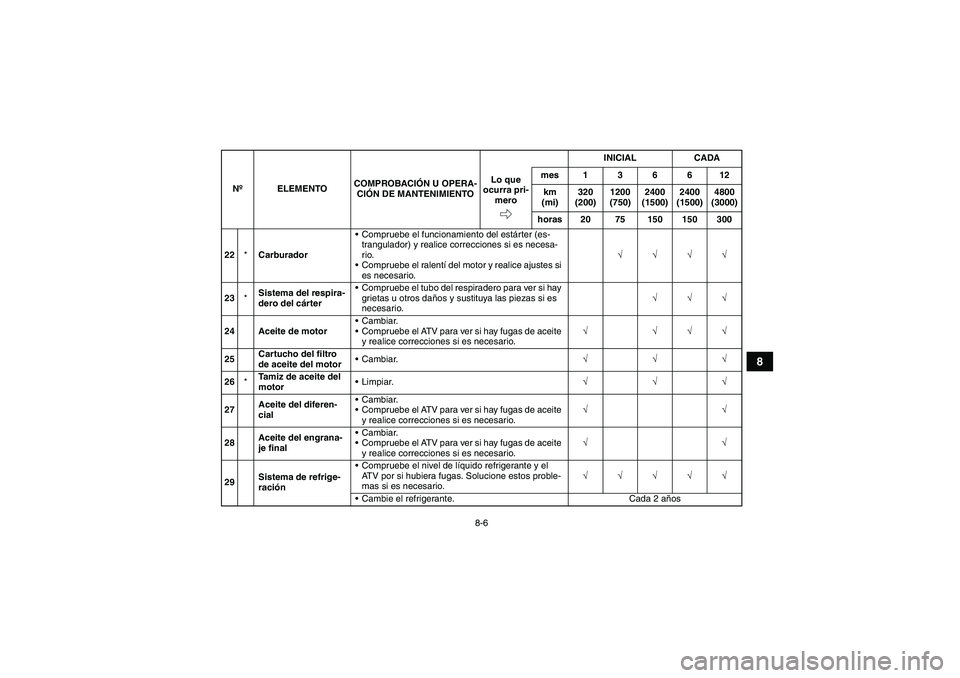

8-6
8
22*CarburadorCompruebe el funcionamiento del estárter (es-
trangulador) y realice correcciones si es necesa-
rio.
Compruebe el ralentí del motor y realice ajustes si
es necesario.√√√√
23*Sistema del respira-
dero del cárterCompruebe el tubo del respiradero para ver si hay
grietas u otros daños y sustituya las piezas si es
necesario.√√√
24 Aceite de motorCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√ √√√
25Cartucho del filtro
de aceite del motorCambiar.√√√
26*Tamiz de aceite del
motorLimpiar.√√√
27Aceite del diferen-
cialCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
28Aceite del engrana-
je finalCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
29Sistema de refrige-
raciónCompruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario.√√√√√
Cambie el refrigerante. Cada 2 años NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U3C260S0.book Page 6 Tuesday, August 2, 2005 10:18 AM

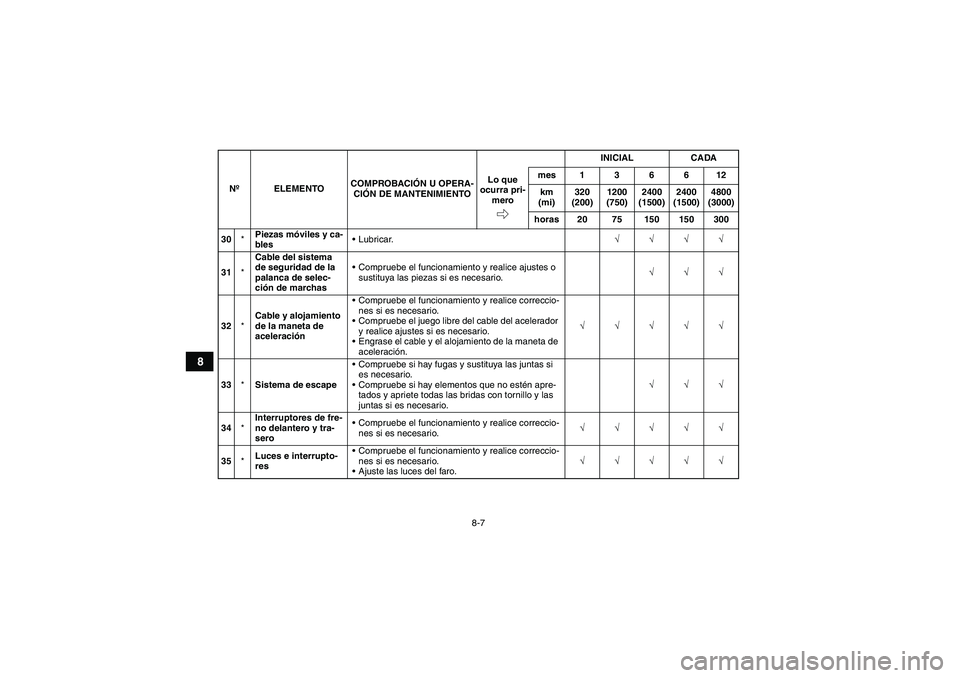

8-7
8
30*Piezas móviles y ca-
blesLubricar.√√√√
31*Cable del sistema
de seguridad de la
palanca de selec-
ción de marchasCompruebe el funcionamiento y realice ajustes o
sustituya las piezas si es necesario.√√√
32*Cable y alojamiento
de la maneta de
aceleraciónCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del cable del acelerador
y realice ajustes si es necesario.
Engrase el cable y el alojamiento de la maneta de
aceleración.√√√√√
33*Sistema de escapeCompruebe si hay fugas y sustituya las juntas si
es necesario.
Compruebe si hay elementos que no estén apre-
tados y apriete todas las bridas con tornillo y las
juntas si es necesario.√√√
34*Interruptores de fre-
no delantero y tra-
seroCompruebe el funcionamiento y realice correccio-
nes si es necesario.√√√√√
35*Luces e interrupto-
resCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro.√√√√√ NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U3C260S0.book Page 7 Tuesday, August 2, 2005 10:18 AM
