2006 YAMAHA WOLVERINE 450 Manuale de Empleo (in Spanish)

8-8
8
SBU23070NOTA:
El filtro de aire requiere un servicio más frecuente cuando conduzca en lugares especialmente húmedos
o polvorientos.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U3C260S0.book Page 8 Tuesday, August 2, 2005 10:18 AM

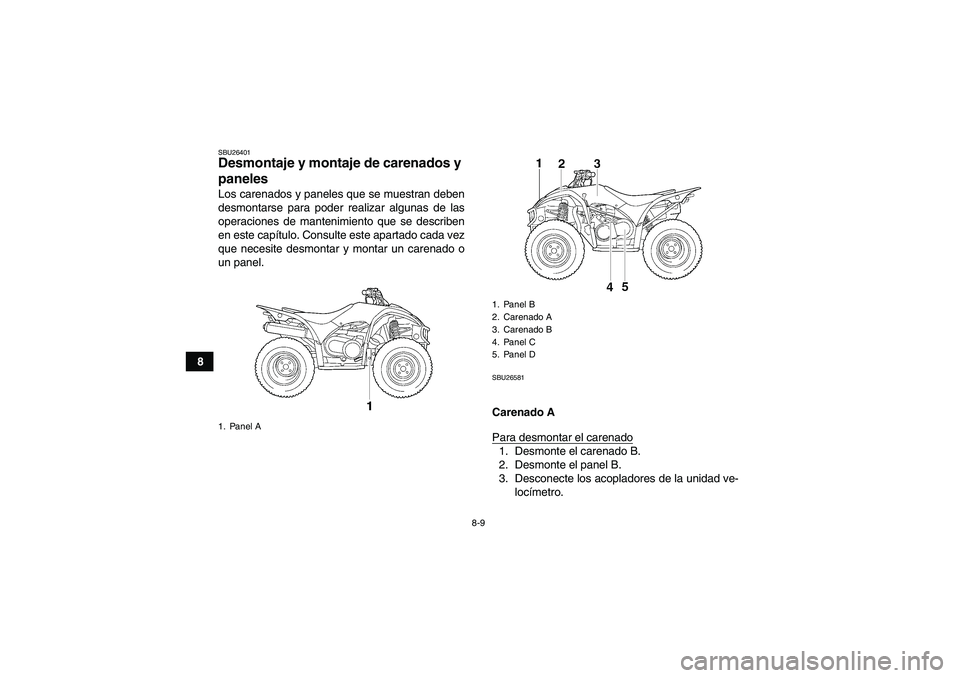

8-9
8
SBU26401Desmontaje y montaje de carenados y
paneles Los carenados y paneles que se muestran deben
desmontarse para poder realizar algunas de las
operaciones de mantenimiento que se describen
en este capítulo. Consulte este apartado cada vez
que necesite desmontar y montar un carenado o
un panel.
SBU26581Carenado A
Para desmontar el carenado1. Desmonte el carenado B.
2. Desmonte el panel B.
3. Desconecte los acopladores de la unidad ve-
locímetro.
1. Panel A
1. Panel B
2. Carenado A
3. Carenado B
4. Panel C
5. Panel D
U3C260S0.book Page 9 Tuesday, August 2, 2005 10:18 AM

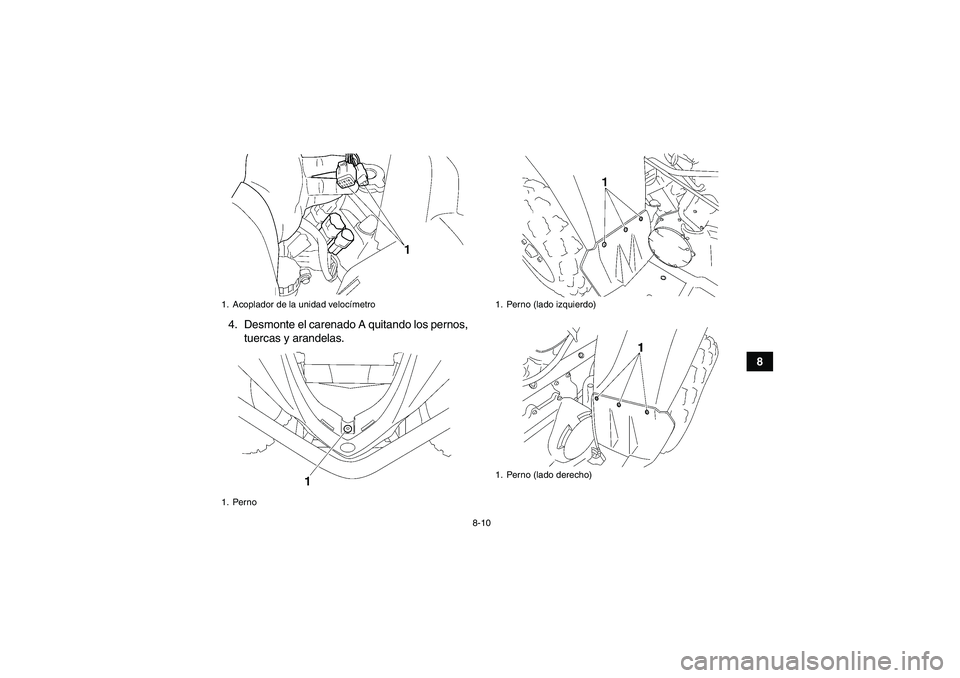

8-10
8 4. Desmonte el carenado A quitando los pernos,
tuercas y arandelas.
1. Acoplador de la unidad velocímetro
1. Perno
1. Perno (lado izquierdo)
1. Perno (lado derecho)
U3C260S0.book Page 10 Tuesday, August 2, 2005 10:18 AM

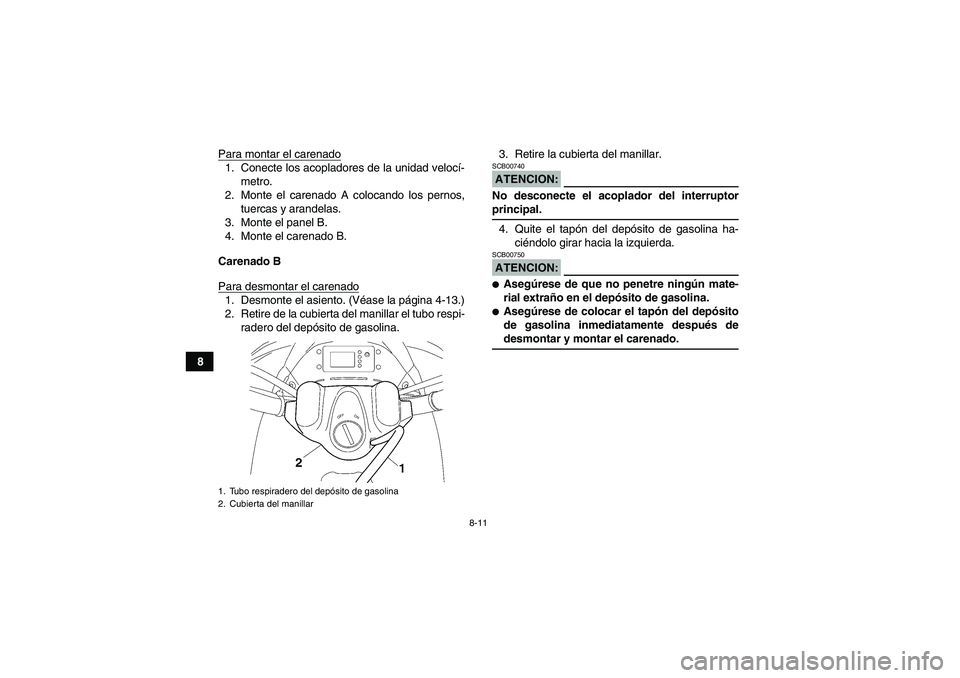

8-11
8Para montar el carenado
1. Conecte los acopladores de la unidad velocí-
metro.
2. Monte el carenado A colocando los pernos,
tuercas y arandelas.
3. Monte el panel B.
4. Monte el carenado B.
Carenado B
Para desmontar el carenado1. Desmonte el asiento. (Véase la página 4-13.)
2. Retire de la cubierta del manillar el tubo respi-
radero del depósito de gasolina.3. Retire la cubierta del manillar.
ATENCION:SCB00740No desconecte el acoplador del interruptorprincipal.
4. Quite el tapón del depósito de gasolina ha-
ciéndolo girar hacia la izquierda.ATENCION:SCB00750
Asegúrese de que no penetre ningún mate-
rial extraño en el depósito de gasolina.
Asegúrese de colocar el tapón del depósito
de gasolina inmediatamente después dedesmontar y montar el carenado.
1. Tubo respiradero del depósito de gasolina
2. Cubierta del manillarU3C260S0.book Page 11 Tuesday, August 2, 2005 10:18 AM

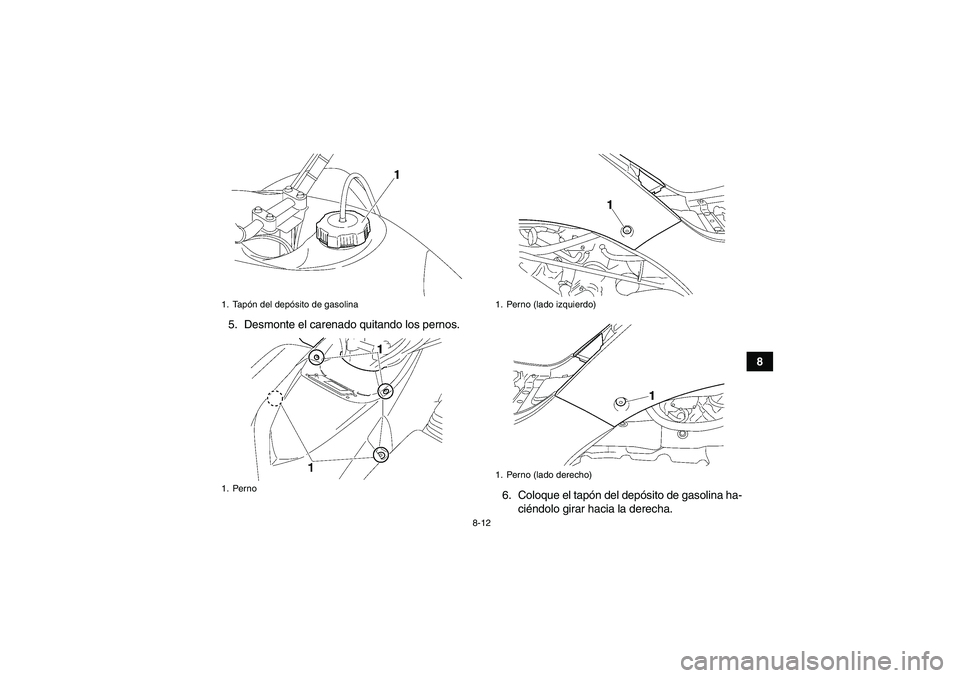

8-12
8 5. Desmonte el carenado quitando los pernos.
6. Coloque el tapón del depósito de gasolina ha-
ciéndolo girar hacia la derecha.
1. Tapón del depósito de gasolina
1. Perno
1. Perno (lado izquierdo)
1. Perno (lado derecho)
U3C260S0.book Page 12 Tuesday, August 2, 2005 10:18 AM

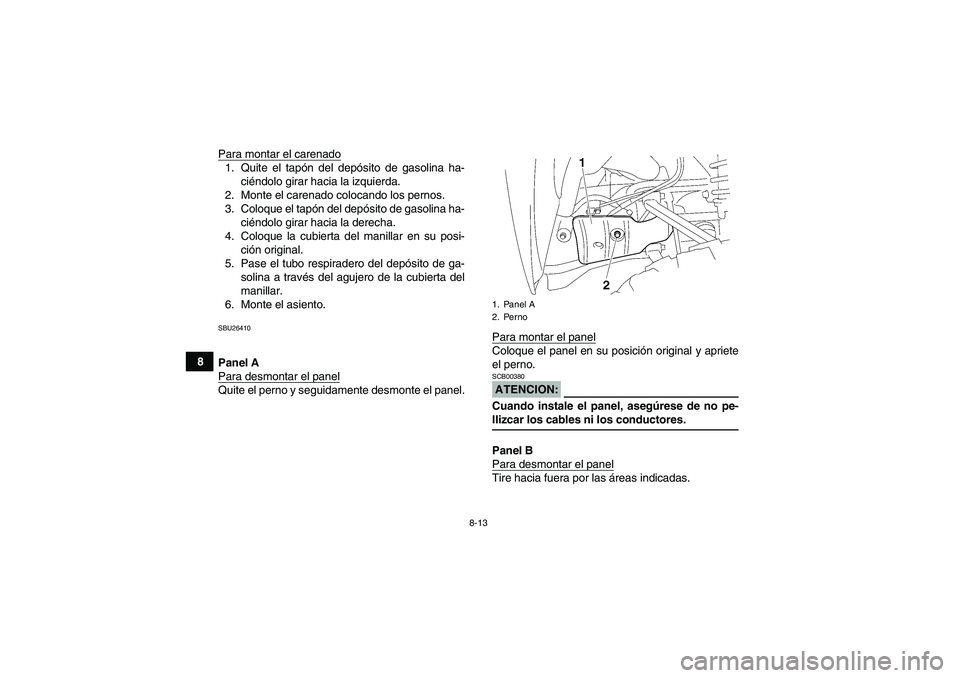

8-13
8Para montar el carenado
1. Quite el tapón del depósito de gasolina ha-
ciéndolo girar hacia la izquierda.
2. Monte el carenado colocando los pernos.
3. Coloque el tapón del depósito de gasolina ha-
ciéndolo girar hacia la derecha.
4. Coloque la cubierta del manillar en su posi-
ción original.
5. Pase el tubo respiradero del depósito de ga-
solina a través del agujero de la cubierta del
manillar.
6. Monte el asiento.SBU26410Panel A
Para desmontar el panelQuite el perno y seguidamente desmonte el panel.Para montar el panel
Coloque el panel en su posición original y apriete
el perno.ATENCION:SCB00380Cuando instale el panel, asegúrese de no pe-llizcar los cables ni los conductores.
Panel B
Para desmontar el panelTire hacia fuera por las áreas indicadas.1. Panel A
2. Perno
U3C260S0.book Page 13 Tuesday, August 2, 2005 10:18 AM

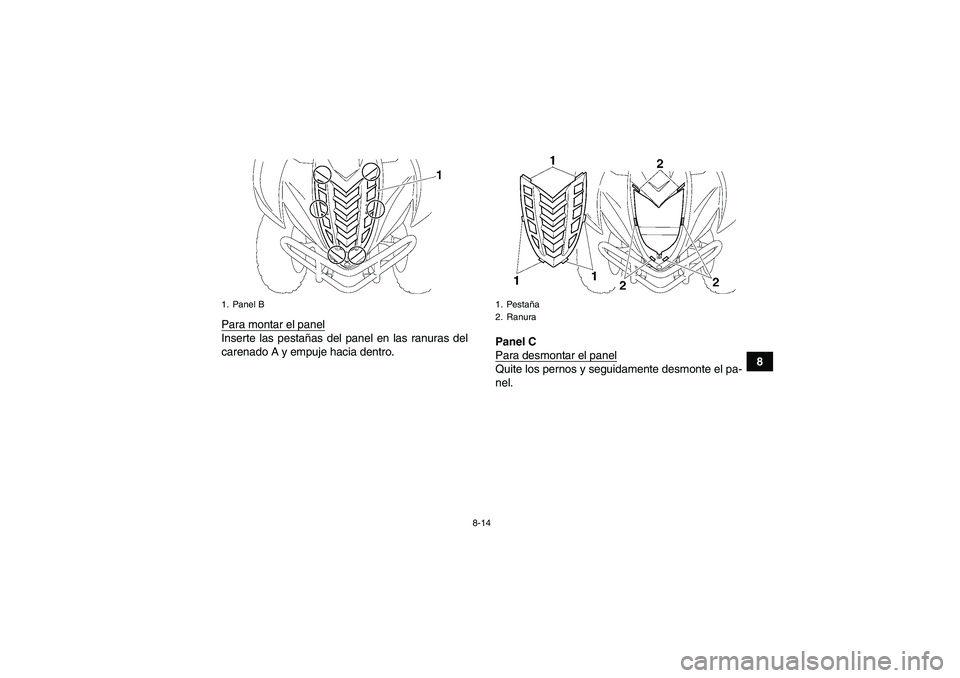

8-14
8 Para montar el panel
Inserte las pestañas del panel en las ranuras del
carenado A y empuje hacia dentro.Panel C
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
1. Panel B
1. Pestaña
2. Ranura
U3C260S0.book Page 14 Tuesday, August 2, 2005 10:18 AM

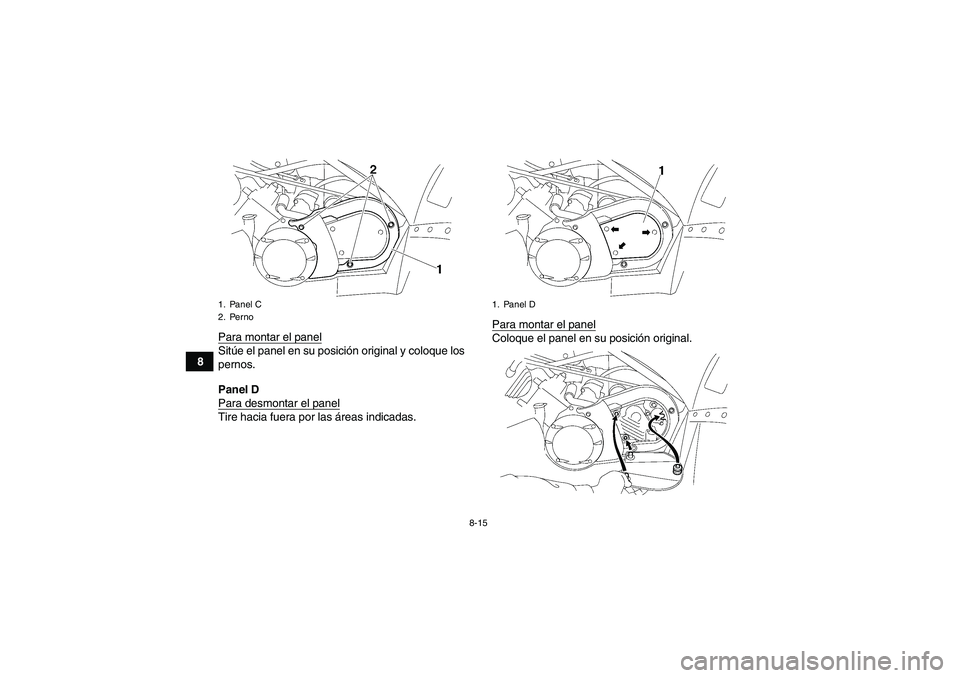

8-15
8Para montar el panel
Sitúe el panel en su posición original y coloque los
pernos.
Panel D
Para desmontar el panelTire hacia fuera por las áreas indicadas.Para montar el panel
Coloque el panel en su posición original.
1. Panel C
2. Perno
1. Panel D
U3C260S0.book Page 15 Tuesday, August 2, 2005 10:18 AM
