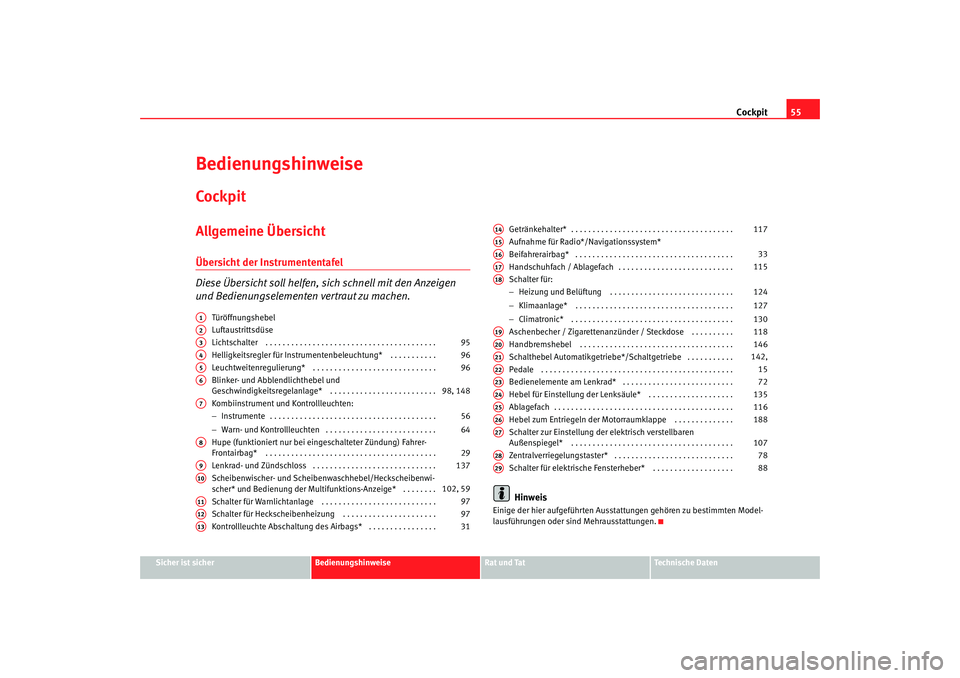

BedienungshinweiseCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, si ch schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel
Luftaustrittsdüse
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Helligkeitsregler für Instrumentenbe leuchtung* . . . . . . . . . . .
Leuchtweitenregulierung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blinker- und Abblendlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument und Kontrollleuchten:
− Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) Fahrer-
Frontairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lenkrad- und Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel/Heckscheibenwi-
scher* und Bedienung der Multifunktions-Anzeige* . . . . . . . .
Schalter für Warnlichtanlage . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für Heckscheibenheizung . . . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte Abschaltung des Airbags* . . . . . . . . . . . . . . . . Getränkehalter* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aufnahme für Radio*/Navigationssystem*
Beifahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Handschuhfach / Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für:
−
Heizung und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aschenbecher / Zigarettenanzünder / Steckdose . . . . . . . . . .
Handbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalthebel Automatikgetriebe*/Schaltgetriebe . . . . . . . . . . .
Pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bedienelemente am Lenkrad* . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . .
Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . .
Schalter zur Einstellung de r elektrisch verstellbaren
Außenspiegel* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zentralverriegelungstaster* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für elektrische Fensterheber* . . . . . . . . . . . . . . . . . . .
Hinweis
Einige der hier aufgeführten Aussta ttungen gehören zu bestimmten Model-
lausführungen oder sind Mehrausstattungen.
A1A2A3
95
A4
96
A5
96
A6
98, 148
A7
56
64
A8
29
A9
137
A10
102, 59
A11
97
A12
97
A13
31
A14
117
A15A16
33
A17
115
A18
124
127
130
A19
118
A20
146
A21
142,
A22
15
A23
72
A24
135
A25
116
A26
188
A27
107
A28
78
A29
88
ibiza_aleman_DEF_0706 Seite 55 Fr eitag, 1. September 2006 1:33 13

Cockpit
56InstrumenteÜbersicht der Instrumente

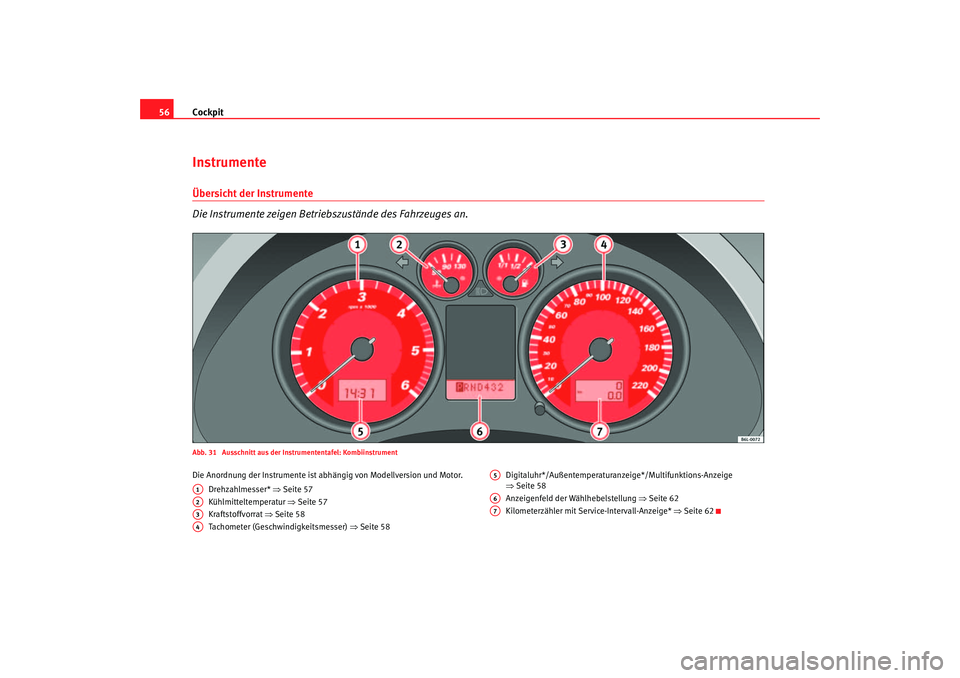

Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Abb. 31 Ausschnitt aus der Instrumententafel: KombiinstrumentDie Anordnung der Instrumente ist ab hängig von Modellversion und Motor.
Drehzahlmesser* ⇒Seite 57
Kühlmitteltemperatur ⇒Seite 57
Kraftstoffvorrat ⇒Seite 58
Tachometer (Geschwindigkeitsmesser) ⇒Seite 58 Digitaluhr*/Außentemperaturanzeige*/Multifunktions-Anzeige
⇒
Seite 58
Anzeigenfeld der Wählhebelstellung ⇒Seite 62
Kilometerzähler mit Service-Intervall-Anzeige* ⇒Seite 62A1A2A3A4
A5A6A7
ibiza_aleman_DEF_0706 Seite 56 Fr eitag, 1. September 2006 1:33 13

Cockpit57
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 56, Abb. 31 bedeutet die maxi-
male Motordrehzahl bei Betriebstemperatur. Vor Erreichen dieses Bereiches
sollte in den nächst höhe ren Gang geschaltet oder die Wählhebelstellung D
gewählt oder der Fuß vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!
Motorkühlmitteltemperatur-Anzeige


Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und star ke Motorbelastung vermeiden ⇒Abb. 32.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit nach oben wandern. Dies hat keine
besondere Bedeutung, solange die Warnleuchte am Kombiinstrument
nicht aufleuchtet.
Zeiger im Warnbereich
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Seite 64, Abb. 39 auf und gleichzeitig ertönt ein Warnton*. Das Fahr-
zeug anhalten und den Motor abstellen. Prüfen Sie den Kühlmittelstand
⇒ Seite 194 ⇒.
A1
Abb. 32 Motorkühlmit-
teltemperatur
AAAB
AC
AC
A2
ibiza_aleman_DEF_0706 Seite 57 Fr eitag, 1. September 2006 1:33 13

Cockpit
58Auch wenn der Kühlmittelstand in Ordnung sein sollte fahren Sie bitte nicht
weiter . Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Beachten Sie vor allen Arbeiten im Mo torraum Sie die Sicherheitshinweise.
⇒ Seite 186
Vorsicht!
Anbauteile vor dem Kühllufteinlass vers chlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außen temperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!Kraftstoffvorrats-Anzeige
 und Reservekontrollleuchte

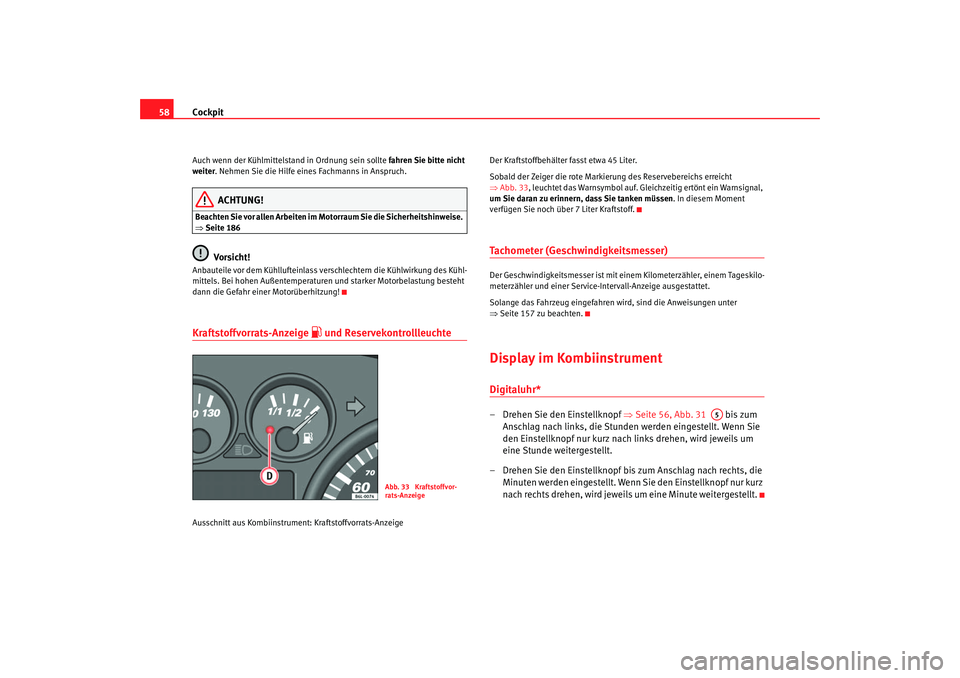

Ausschnitt aus Kombiinstrument: Kraftstoffvorrats-Anzeige Der Kraftstoffbehälter fasst etwa 45 Liter.
Sobald der Zeiger die rote Markierung des Reservebereichs erreicht
⇒
Abb. 33, leuchtet das Warnsymbol auf. Gleichzeitig ertönt ein Warnsignal,
um Sie daran zu erinnern, dass Sie tanken müssen. In diesem Moment
verfügen Sie noch über 7 Liter Kraftstoff.
Tachometer (Geschwindigkeitsmesser) Der Geschwindigkeitsmesser ist mit einem Kilometerzähler, einem Tageskilo-
meterzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen unter
⇒ Seite 157 zu beachten.Display im KombiinstrumentDigitaluhr* –Drehen Sie den Einstellknopf ⇒Seite 56, Abb. 31 bis zum
Anschlag nach links, die Stunden werden eingestellt. Wenn Sie
den Einstellknopf nur kurz nach links drehen, wird jeweils um
eine Stunde weitergestellt.
– Drehen Sie den Einstellknopf bis zum Anschlag nach rechts, die Minuten werden eingestellt. Wenn Sie den Einstellknopf nur kurz
nach rechts drehen, wird jeweils um eine Minute weitergestellt.
Abb. 33 Kraftstoffvor-
rats-Anzeige
A5
ibiza_aleman_DEF_0706 Seite 58 Fr eitag, 1. September 2006 1:33 13

Cockpit59
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Außentemperaturanzeige*
Die Außentemperatur wird bei eingeschalteter Zündung
angezeigt.Bei sinkenden Temperaturen im Bereich von +4°C bis -7ºC und bei stei-
genden Temperaturen von -5°C bis +6°C erscheint außer der Außentempe-
ratur zusätzlich ein Eiskristall-Symbol. Bei einer Fahrgeschwindigkeit von
über 10 km/h ertönt außerdem ein Warnsignal.
Das Aufleuchten des Eiskristall-Symbols dient als Glatteiswarnung und
fordert den Fahrer zu besonders vorsichtigem Fahren auf.
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas
höher sein als die tatsächliche Außentemperatur.
Display mit Multifunktions-Anzeige (MFA)*

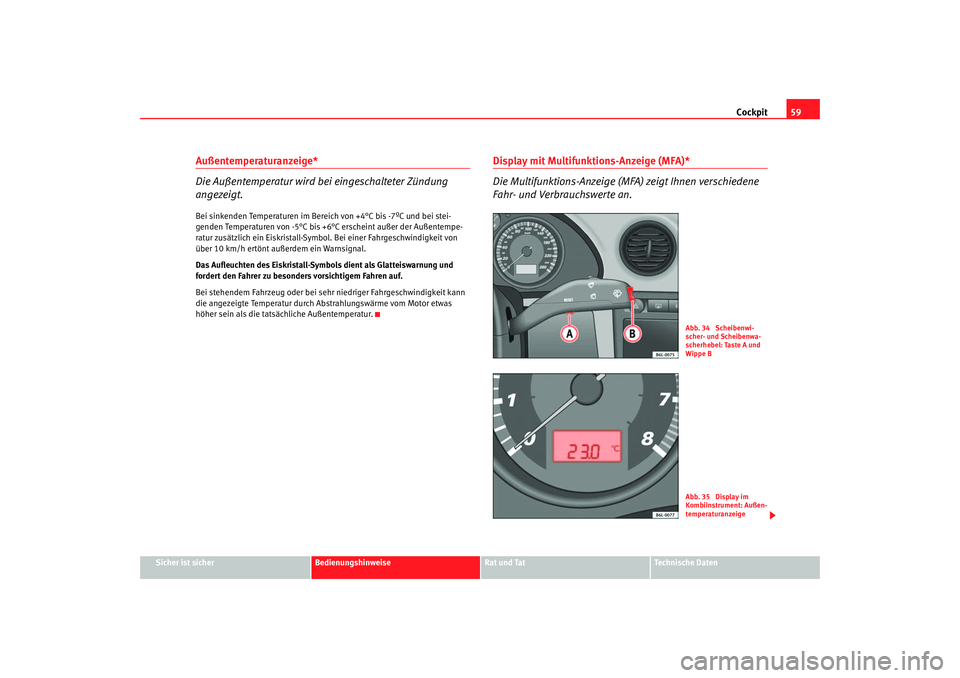

Die Multifunktions-Anzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.
Abb. 34 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Taste A und
Wippe BAbb. 35 Display im
Kombiinstrument: Außen-
temperaturanzeige
ibiza_aleman_DEF_0706 Seite 59 Fr eitag, 1. September 2006 1:33 13

Cockpit
60

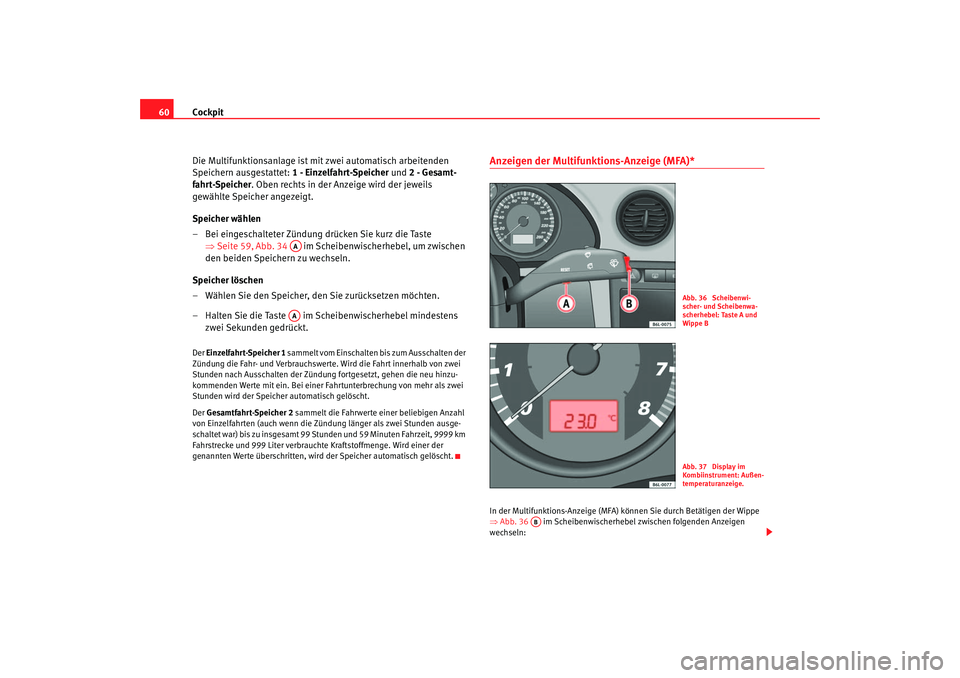

Die Multifunktionsanlage ist mit zwei automatisch arbeitenden
Speichern ausgestattet: 1 - Einzelfahrt-Speicher und 2 - Gesamt-
fahrt-Speicher . Oben rechts in der Anzeige wird der jeweils
gewählte Speicher angezeigt.
Speicher wählen
– Bei eingeschalteter Zündung drücken Sie kurz die Taste ⇒Seite 59, Abb. 34 im Scheibenwischerhebel, um zwischen
den beiden Speichern zu wechseln.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste im Scheibenwischerhebel mindestens zwei Sekunden gedrückt.Der Einzelfahrt-Speicher 1 sammelt vom Einschalten bis zum Ausschalten der
Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von zwei
Stunden nach Ausschalten der Zündung fortgesetzt, gehen die neu hinzu-
kommenden Werte mit ein. Bei einer Fa hrtunterbrechung von mehr als zwei
Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrt-Speicher 2 sammelt die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zünd ung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 99 Stunden und 59 Minuten Fahrzeit, 9999 km
Fahrstrecke und 999 Liter verbraucht e Kraftstoffmenge. Wird einer der
genannten Werte überschritten, wird der Speicher automatisch gelöscht.
Anzeigen der Multifunktions-Anzeige (MFA)* In der Multifunktions-Anzeige (MFA) können Sie durch Betätigen der Wippe
⇒ Abb. 36 im Scheibenwischerhebel zwischen folgenden Anzeigen
wechseln:
AAAA
Abb. 36 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Taste A und
Wippe BAbb. 37 Display im
Kombiinstrument: Außen-
temperaturanzeige.
AB
ibiza_aleman_DEF_0706 Seite 60 Fr eitag, 1. September 2006 1:33 13

Cockpit61
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

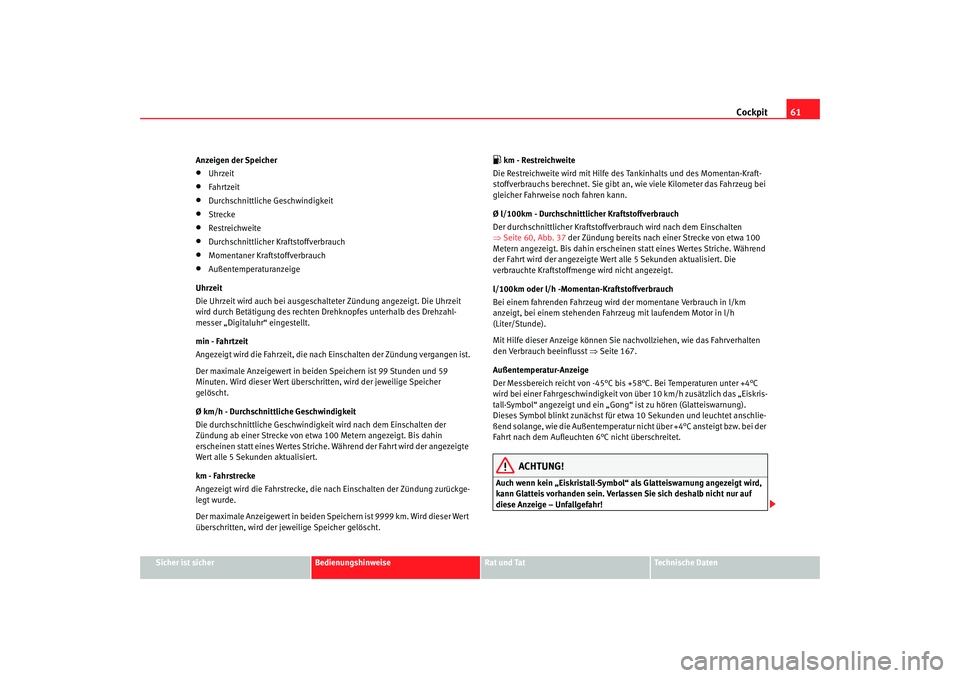

Anzeigen der Speicher
•
Uhrzeit
•
Fahrtzeit
•
Durchschnittliche Geschwindigkeit
•
Strecke
•
Restreichweite
•
Durchschnittlicher Kraftstoffverbrauch
•
Momentaner Kraftstoffverbrauch
•
Außentemperaturanzeige
Uhrzeit
Die Uhrzeit wird auch bei ausgeschalteter Zündung angezeigt. Die Uhrzeit
wird durch Betätigung des rechten Drehknopfes unterhalb des Drehzahl-
messer „Digitaluhr“ eingestellt.
min - Fahrtzeit
Angezeigt wird die Fahrzeit, die nach Einschalten der Zündung vergangen ist.
Der maximale Anzeigewert in beiden Speichern ist 99 Stunden und 59
Minuten. Wird dieser Wert überschritten, wird der jeweilige Speicher
gelöscht.
Ø km/h - Durchschnittliche Geschwindigkeit
Die durchschnittliche Geschwindigkei t wird nach dem Einschalten der
Zündung ab einer Strecke von etwa 100 Metern angezeigt. Bis dahin
erscheinen statt eines Wertes Striche. Während der Fahrt wird der angezeigte
Wert alle 5 Sekunden aktualisiert.
km - Fahrstrecke
Angezeigt wird die Fahrstrecke, die nach Einschalten der Zündung zurückge-
legt wurde.
Der maximale Anzeigewert in beiden Speichern ist 9999 km. Wird dieser Wert
überschritten, wird der jeweilige Speicher gelöscht.
 km - Restreichweite
Die Restreichweite wird mit Hilfe des Tankinhalts und des Momentan-Kraft-
stoffverbrauchs berechnet. Sie gibt an , wie viele Kilometer das Fahrzeug bei
gleicher Fahrweise noch fahren kann.
Ø l/100km - Durchschnittlicher Kraftstoffverbrauch
Der durchschnittlicher Kraftstoffve rbrauch wird nach dem Einschalten
⇒ Seite 60, Abb. 37 der Zündung bereits nach einer Strecke von etwa 100
Metern angezeigt. Bis dahin erscheinen statt eines Wertes Striche. Während
der Fahrt wird der angezeigte Wert alle 5 Sekunden aktualisiert. Die
verbrauchte Kraftstoffmenge wird nicht angezeigt.
l/100km oder l/h -Momentan-Kraftstoffverbrauch
Bei einem fahrenden Fahrzeug wird der momentane Verbrauch in l/km
anzeigt, bei einem stehenden Fahrzeug mit laufendem Motor in l/h
(Liter/Stunde).
Mit Hilfe dieser Anzeige können Sie nachvollziehen, wie das Fahrverhalten
den Verbrauch beeinflusst ⇒Seite 167.
Außentemperatur-Anzeige
Der Messbereich reicht von -45°C bis +58°C. Bei Temperaturen unter +4°C
wird bei einer Fahrgeschwindigkeit von über 10 km/h zusätzlich das „Eiskris-
tall-Symbol“ angezeigt und ein „Gong“ ist zu hören (Glatteiswarnung).
Dieses Symbol blinkt zunächst für etwa 10 Sekunden und leuchtet anschlie-
ßend solange, wie die Außentemperatur nicht über +4°C ansteigt bzw. bei der
Fahrt nach dem Aufleuchten 6°C nicht überschreitet.
ACHTUNG!
Auch wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird,
kann Glatteis vorhanden sein. Verlassen Sie sich deshalb nicht nur auf
diese Anzeige – Unfallgefahr!
ibiza_aleman_DEF_0706 Seite 61 Fr eitag, 1. September 2006 1:33 13

Cockpit
62
HinweisBei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas
höher sein als die tatsächliche Außentemperatur.Anzeigefeld der Wählhebelstellung*Die Stellung des Wählhebels des Automatikgetriebes wird auf dem Display
angezeigt. ⇒Seite 142.Kilometeranzeigen oder Service-Intervall-Anzeige Kilometerzähler
Das obere Zählwerk im Display registriert die gesamte zurückgelegte Fahr-
strecke. Das untere Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs
⇒Seite 56, Abb. 31 auf Null gestellt werden.
Service-Intervall-Anzeige
Ist ein Service fällig, so erscheinen im Tageskilometerzähler des Geschwin-
digkeitsmessers ein Schraubenschlüssel-Symbol sowie die folgende
Meldung:
INSP - Inspektion
Die Meldung -Inspektion- erlischt 20 Sekunden nach Starten des Motors.
Wann immer gewünscht, können Sie den Kurzstreckenzähler zurückstellen,
indem Sie den Rückstellknopf läng er als 0,5 Sekunden drücken.
2)
Der Fachbetrieb, bei dem Sie die Inspektion durchführen lassen, wird die
Service-Intervall-Anzeige nach Abschluss der Inspektion zurücksetzen.
Wir empfehlen, alle Reparatur- und Wartungsarbeiten ausschließlich in
autorisierten SEAT-Betrieben durchführen zu lassen.
Die Service-Intervall-Anzeige kann auch mithilfe des Rückstellknopfes des
Kurzstreckenzählers zurückgesetzt werden. Gehen Sie hierfür folgender-
maßen vor:
Schalten Sie die Zündung aus.
Halten Sie den „Reset“-Knopf des Kurzstreckenzählers gedrückt.
Schalten Sie bei gedrücktem „Reset“-Knopf die Zündung ein. Die
Anzeige erscheint feststehend.
Lassen Sie den Reset-Knopf los und drehen Sie ihn nach rechts. Das
Display schaltet automatisch auf die normale Anzeige. Das Reset der
Meldung ist damit ausgeführt.

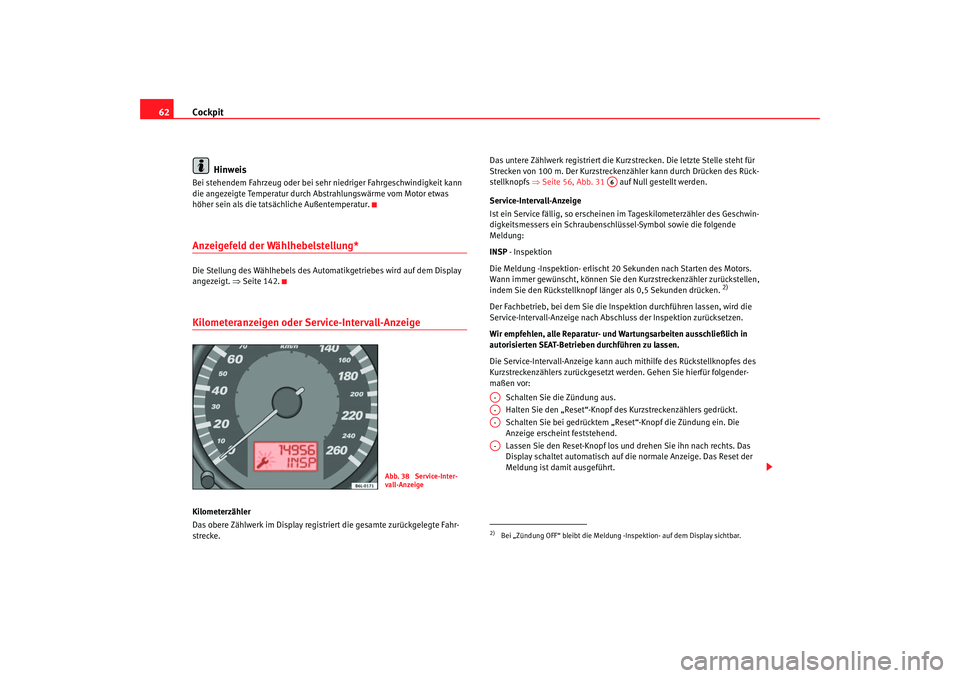

Abb. 38 Service-Inter-
vall-Anzeige
2)Bei „Zündung OFF“ bleibt die Meldung -Inspektion- auf dem Display sichtbar.
A6
A-A-A-A-
ibiza_aleman_DEF_0706 Seite 62 Fr eitag, 1. September 2006 1:33 13
