2006 Seat Ibiza 5D Betriebsanleitung (in German)

Sicherheitsgurte23
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

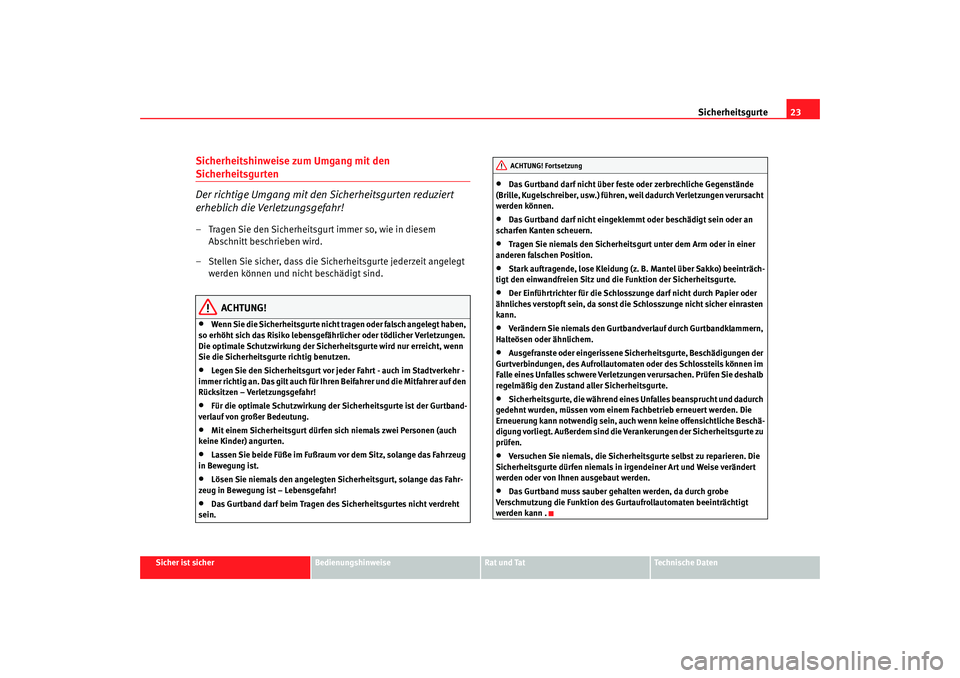

Sicherheitshinweise zum Umgang mit den Sicherheitsgurten
Der richtige Umgang mit den Sicherheitsgurten reduziert
erheblich die Verletzungsgefahr!– Tragen Sie den Sicherheitsgurt immer so, wie in diesem
Abschnitt beschrieben wird.
– Stellen Sie sicher, dass die Sicherheitsgurte jederzeit angelegt werden können und nicht beschädigt sind.
ACHTUNG!
•
Wenn Sie die Sicherheitsgurte nicht tr agen oder falsch angelegt haben,
so erhöht sich das Risiko lebensgefäh rlicher oder tödlicher Verletzungen.
Die optimale Schutzwirkung der Sicherheitsgurte wird nur erreicht, wenn
Sie die Sicherheitsgurte richtig benutzen.
•
Legen Sie den Sicherheitsgurt vor jeder Fahrt - auch im Stadtverkehr -
immer richtig an. Das gilt auch für Ihren Beifahrer und die Mitfahrer auf den
Rücksitzen – Verletzungsgefahr!
•
Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurtband-
verlauf von großer Bedeutung.
•
Mit einem Sicherheitsgurt dürfen sich niemals zwei Personen (auch
keine Kinder) angurten.
•
Lassen Sie beide Füße im Fußraum vor dem Sitz, solange das Fahrzeug
in Bewegung ist.
•
Lösen Sie niemals den angelegten Sicherheitsgurt, solange das Fahr-
zeug in Bewegung ist – Lebensgefahr!
•
Das Gurtband darf beim Tragen des Sicherheitsgurtes nicht verdreht
sein.
•
Das Gurtband darf nicht über feste oder zerbrechliche Gegenstände
(Brille, Kugelschreiber, usw.) führen, weil dadurch Verletzungen verursacht
werden können.
•
Das Gurtband darf nicht eingeklemmt oder beschädigt sein oder an
scharfen Kanten scheuern.
•
Tragen Sie niemals den Sicherheitsgurt unter dem Arm oder in einer
anderen falschen Position.
•
Stark auftragende, lose Kleidung (z. B. Mantel über Sakko) beeinträch-
tigt den einwandfreien Sitz und di e Funktion der Sicherheitsgurte.
•
Der Einführtrichter für die Schlosszunge darf nicht durch Papier oder
ähnliches verstopft sein, da sonst d ie Schlosszunge nicht sicher einrasten
kann.
•
Verändern Sie niemals den Gurtbandverlauf durch Gurtbandklammern,
Halteösen oder ähnlichem.
•
Ausgefranste oder eingerissene Sicherheitsgurte, Beschädigungen der
Gurtverbindungen, des Aufrollautomaten oder des Schlossteils können im
Falle eines Unfalles schwere Verletzungen verursachen. Prüfen Sie deshalb
regelmäßig den Zustand aller Sicherheitsgurte.
•
Sicherheitsgurte, die während eines Unfalles beansprucht und dadurch
gedehnt wurden, müssen vom einem Fachbetrieb erneuert werden. Die
Erneuerung kann notwendig sein, auch wenn keine offensichtliche Beschä-
digung vorliegt. Außerdem sind die Verankerungen der Sicherheitsgurte zu
prüfen.
•
Versuchen Sie niemals, die Sicherheitsgurte selbst zu reparieren. Die
Sicherheitsgurte dürfen niemals in irgendeiner Art und Weise verändert
werden oder von Ihnen ausgebaut werden.
•
Das Gurtband muss sauber gehalten werden, da durch grobe
Verschmutzung die Funktion des Gurtaufrollautomaten beeinträchtigt
werden kann .ACHTUNG! Fortsetzung
ibiza_aleman_DEF_0706 Seite 23 Fr eitag, 1. September 2006 1:33 13

Sicherheitsgurte

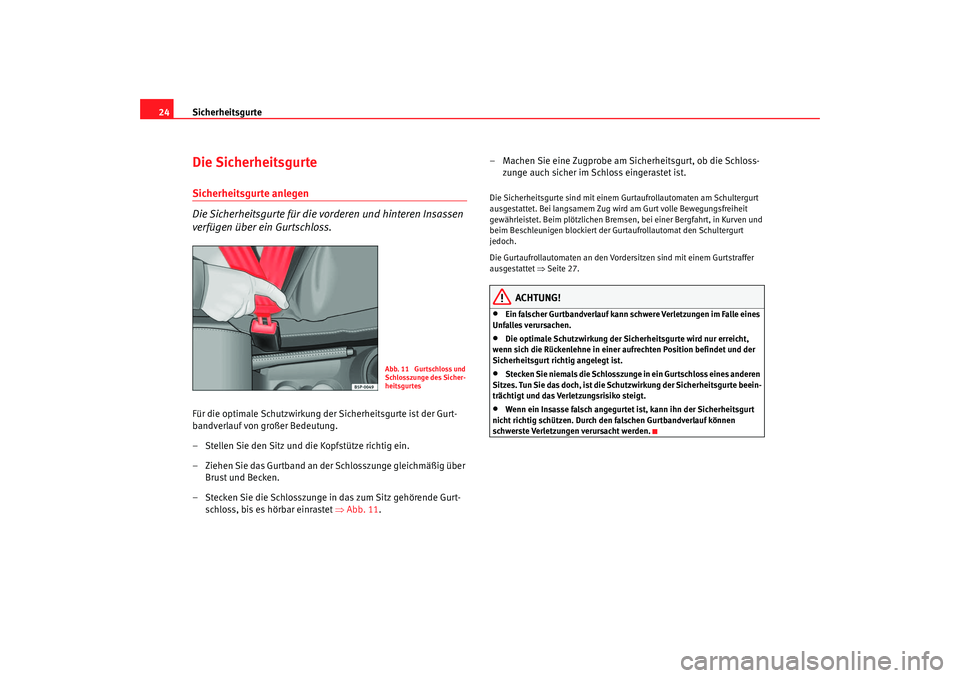

24Die SicherheitsgurteSicherheitsgurte anlegen
Die Sicherheitsgurte für die vorderen und hinteren Insassen
verfügen über ein Gurtschloss.Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung.
– Stellen Sie den Sitz und die Kopfstütze richtig ein.
– Ziehen Sie das Gurtband an der Schlosszunge gleichmäßig über
Brust und Becken.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Gurt- schloss, bis es hörbar einrastet ⇒Abb. 11 . – Machen Sie eine Zugprobe am Sicherheitsgurt, ob die Schloss-
zunge auch sicher im Schloss eingerastet ist.
Die Sicherheitsgurte sind mit einem Gurtaufrollautomaten am Schultergurt
ausgestattet. Bei langsamem Zug wird am Gurt volle Bewegungsfreiheit
gewährleistet. Beim plötzlichen Bremsen, bei einer Bergfahrt, in Kurven und
beim Beschleunigen blockiert der Gurtaufrollautomat den Schultergurt
jedoch.
Die Gurtaufrollautomaten an den Vordersitzen sind mit einem Gurtstraffer
ausgestattet ⇒Seite 27.
ACHTUNG!
•
Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalles verursachen.
•
Die optimale Schutzwirkung der Sicherheitsgurte wird nur erreicht,
wenn sich die Rückenlehne in einer aufrechten Position befindet und der
Sicherheitsgurt richtig angelegt ist.
•
Stecken Sie niemals die Schlosszunge in ein Gurtschloss eines anderen
Sitzes. Tun Sie das doch, ist die Schutzwirkung der Sicherheitsgurte beein-
trächtigt und das Verletzungsrisiko steigt.
•
Wenn ein Insasse falsch angegurtet ist, kann ihn der Sicherheitsgurt
nicht richtig schützen. Durch den falschen Gurtbandverlauf können
schwerste Verletzungen verursacht werden.
Abb. 11 Gurtschloss und
Schlosszunge des Sicher-
heitsgurtes
ibiza_aleman_DEF_0706 Seite 24 Fr eitag, 1. September 2006 1:33 13

Sicherheitsgurte25
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

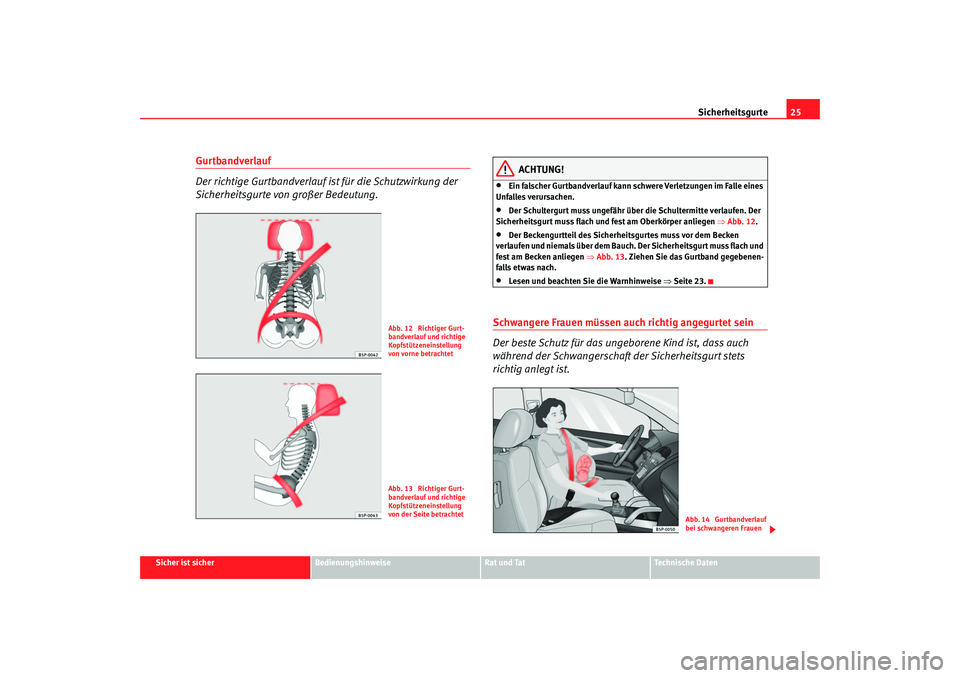

Gurtbandverlauf
Der richtige Gurtbandverlauf ist für die Schutzwirkung der
Sicherheitsgurte von großer Bedeutung.
ACHTUNG!
•
Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalles verursachen.
•
Der Schultergurt muss ungefähr über die Schultermitte verlaufen. Der
Sicherheitsgurt muss flach und fest am Oberkörper anliegen ⇒ Abb. 12.
•
Der Beckengurtteil des Sicherheitsgurtes muss vor dem Becken
verlaufen und niemals über dem Bauch. Der Sicherheitsgurt muss flach und
fest am Becken anliegen ⇒ Abb. 13. Ziehen Sie das Gurtband gegebenen-
falls etwas nach.
•
Lesen und beachten Sie die Warnhinweise ⇒Seite 23.
Schwangere Frauen müssen auch richtig angegurtet sein
Der beste Schutz für das ungeborene Kind ist, dass auch
während der Schwangerschaft der Sicherheitsgurt stets
richtig anlegt ist.
Abb. 12 Richtiger Gurt-
bandverlauf und richtige
Kopfstützeneinstellung
von vorne betrachtetAbb. 13 Richtiger Gurt-
bandverlauf und richtige
Kopfstützeneinstellung
von der Seite betrachtet
Abb. 14 Gurtbandverlauf
bei schwangeren Frauen
ibiza_aleman_DEF_0706 Seite 25 Fr eitag, 1. September 2006 1:33 13

Sicherheitsgurte
26

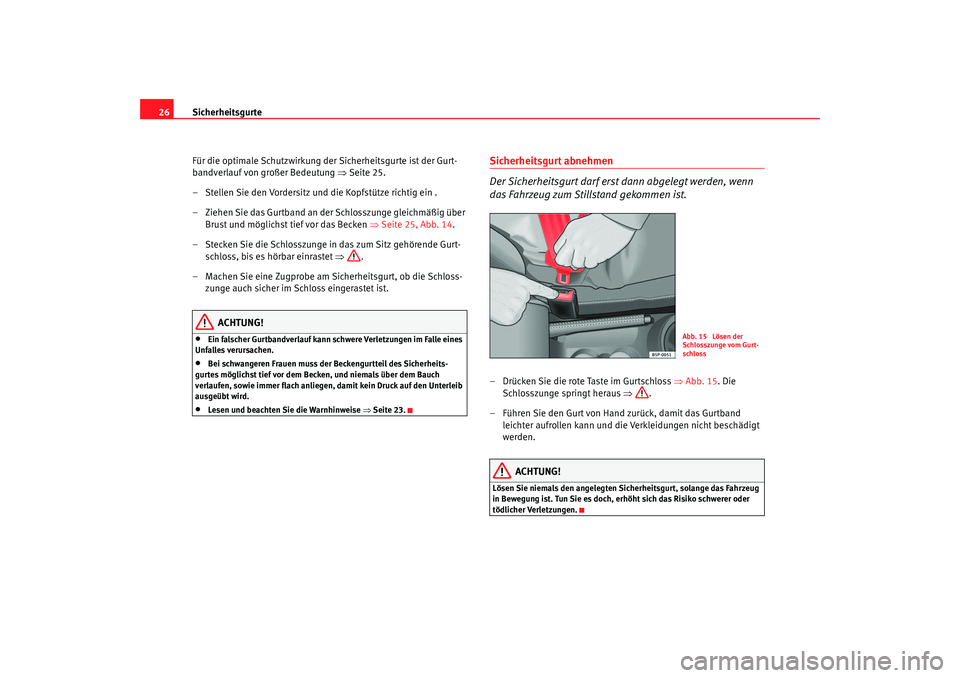

Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung ⇒Seite 25.
– Stellen Sie den Vordersitz und die Kopfstütze richtig ein .
– Ziehen Sie das Gurtband an der Schlosszunge gleichmäßig über Brust und möglichst tief vor das Becken ⇒Seite 25, Abb. 14 .
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Gurt- schloss, bis es hörbar einrastet ⇒.
– Machen Sie eine Zugprobe am Sicherheitsgurt, ob die Schloss- zunge auch sicher im Schloss eingerastet ist.
ACHTUNG!
•
Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalles verursachen.
•
Bei schwangeren Frauen muss der Beckengurtteil des Sicherheits-
gurtes möglichst tief vor dem Becken, und niemals über dem Bauch
verlaufen, sowie immer flach anliegen, damit kein Druck auf den Unterleib
ausgeübt wird.
•
Lesen und beachten Sie die Warnhinweise ⇒Seite 23.
Sicherheitsgurt abnehmen
Der Sicherheitsgurt darf erst dann abgelegt werden, wenn
das Fahrzeug zum Stillstand gekommen ist.– Drücken Sie die rote Taste im Gurtschloss ⇒Abb. 15. Die
Schlosszunge springt heraus ⇒.
– Führen Sie den Gurt von Hand zurück, damit das Gurtband leichter aufrollen kann und die Verkleidungen nicht beschädigt
werden.
ACHTUNG!
Lösen Sie niemals den angelegten Sicherheitsgurt, solange das Fahrzeug
in Bewegung ist. Tun Sie es doch, erhöht sich das Risiko schwerer oder
tödlicher Verletzungen.
Abb. 15 Lösen der
Schlosszunge vom Gurt-
schloss
ibiza_aleman_DEF_0706 Seite 26 Fr eitag, 1. September 2006 1:33 13

Sicherheitsgurte27
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Falsch angelegte Sicherheitsgurte
Falsch angelegte Sicherheitsgurte können schwere oder
tödliche Verletzungen verursachen.Die Sicherheitsgurte können nur bei richtigem Gurtbandverlauf ihre
optimale Schutzwirkung erreichen. Die Reihenfolge des Anlegens
muss genau wie in diesem Kapitel beschrieben vorgenommen
werden. Eine falsche Sitzposition beeinträchtigt erheblich die
Schutzwirkung der Sicherheitsgurte und kann zu schweren oder gar
tödlichen Verletzungen führen. Das Risiko schwerer oder tödlicher
Verletzungen erhöht sich insbesondere dann, wenn ein auslösender
Airbag den Insassen trifft, der eine falsche Sitzposition einge-
nommen hat. Als Fahrer tragen Sie die Verantwortung für alle
Insassen und insbesondere für Kinder, die Sie transportieren.
Deshalb:
– Erlauben Sie niemals, dass irgend jemand während der Fahrt im
Fahrzeug den Sicherheitsgurt falsch anlegt ⇒.
ACHTUNG!
•
Ein falsch angelegter Sicherheitsgurt erhöht das Risiko schwerer
Verletzungen.
•
Weisen Sie vor jeder Fahrt alle Mitfahrer an, den Sicherheitsgurt richtig
anzulegen und ihn während der Fahrt auch richtig zu tragen.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Sicherheitsgurten ⇒Seite 23.
Gurtstraffer*Funktionsweise der Gurtstraffer
Bei einem Frontalunfall werden die Sicherheitsgurte der
vorderen Sitzplätze automatisch gestrafft.Die Sicherheitsgurte für die vorderen Insassen sind mit Gurtstraffern ausge-
stattet. Die Gurtstraffer werden bei Frontalkollisionen, Seiten- und Heckkolli-
sionen mit höherer Unfallschwere durch Sensoren nur dann aktiviert, wenn
der jeweilige Sicherheitsgurt angelegt ist. Dadurch werden die Sicherheits-
gurte entgegen der Auszugsrichtung g estrafft und die Vorwärtsbewegung der
Insassen reduziert.
Der Gurtstraffer kann nur einmal aktiviert werden.
Bei leichten Frontalkollisionen, Seiten- und Heckkollisionen, bei einem Über-
schlag sowie bei Unfällen, bei denen keine erheblichen Kräfte von vorne,
hinten und die Fahrzeugseite wirksam werden, erfolgt keine Auslösung der
Gurtstraffer.
Hinweis
•
Werden die Gurtstraffer ausgelöst, ents teht feiner Staub. Das ist normal
und kein Anzeichen für ein Feuer im Fahrzeug.
•
Bei Verschrottung des Fahrzeuges oder Einzelteilen des Systems sind
unbedingt die diesbezüglichen Sicherheitsvorschriften zu beachten. Diese
Vorschriften sind bei Fachbetrieben bekannt und können dort eingesehen
werden.
ibiza_aleman_DEF_0706 Seite 27 Fr eitag, 1. September 2006 1:33 13

Sicherheitsgurte

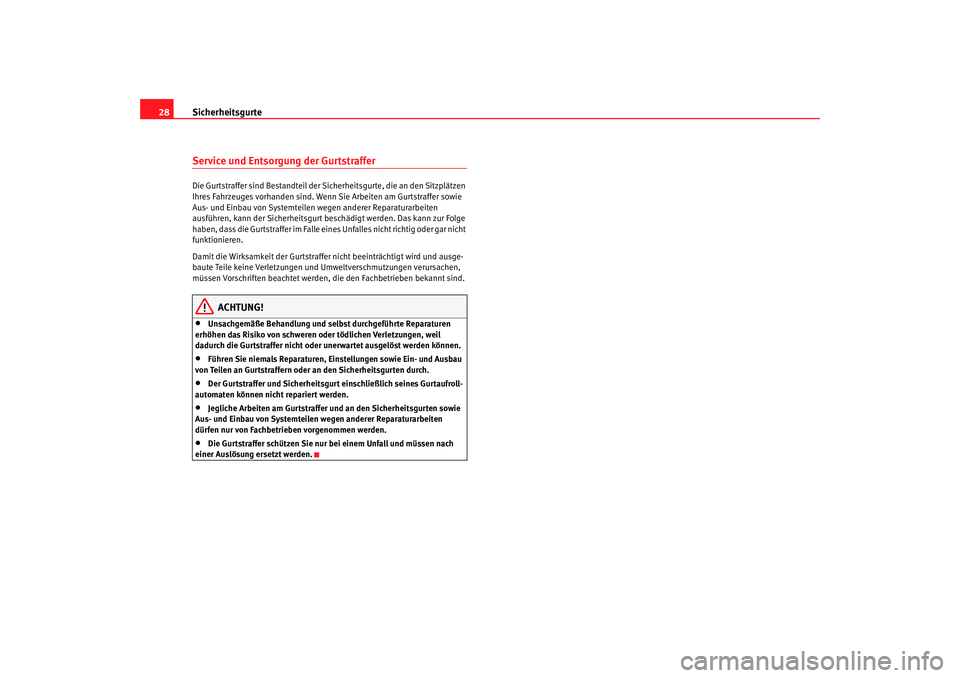

28Service und Entsorgung der GurtstrafferDie Gurtstraffer sind Bestandteil der Sicherheitsgurte, die an den Sitzplätzen
Ihres Fahrzeuges vorhanden sind. Wenn Sie Arbeiten am Gurtstraffer sowie
Aus- und Einbau von Systemteilen wegen anderer Reparaturarbeiten
ausführen, kann der Sicherheitsgurt beschädigt werden. Das kann zur Folge
haben, dass die Gurtstraffer im Falle eines Unfalles nicht richtig oder gar nicht
funktionieren.
Damit die Wirksamkeit der Gurtstraffer nicht beeinträchtigt wird und ausge-
baute Teile keine Verletzungen und Umweltverschmutzungen verursachen,
müssen Vorschriften beachtet werden , die den Fachbetrieben bekannt sind.
ACHTUNG!
•
Unsachgemäße Behandlung und selbst durchgeführte Reparaturen
erhöhen das Risiko von schweren oder tödlichen Verletzungen, weil
dadurch die Gurtstraffer nicht oder unerwartet ausgelöst werden können.
•
Führen Sie niemals Reparaturen, Einstellungen sowie Ein- und Ausbau
von Teilen an Gurtstraffern oder an den Sicherheitsgurten durch.
•
Der Gurtstraffer und Sicherheitsgurt einschließlich seines Gurtaufroll-
automaten können nicht repariert werden.
•
Jegliche Arbeiten am Gurtstraffer und an den Sicherheitsgurten sowie
Aus- und Einbau von Systemteilen wegen anderer Reparaturarbeiten
dürfen nur von Fachbetrieben vorgenommen werden.
•
Die Gurtstraffer schützen Sie nur bei einem Unfall und müssen nach
einer Auslösung ersetzt werden.
ibiza_aleman_DEF_0706 Seite 28 Fr eitag, 1. September 2006 1:33 13

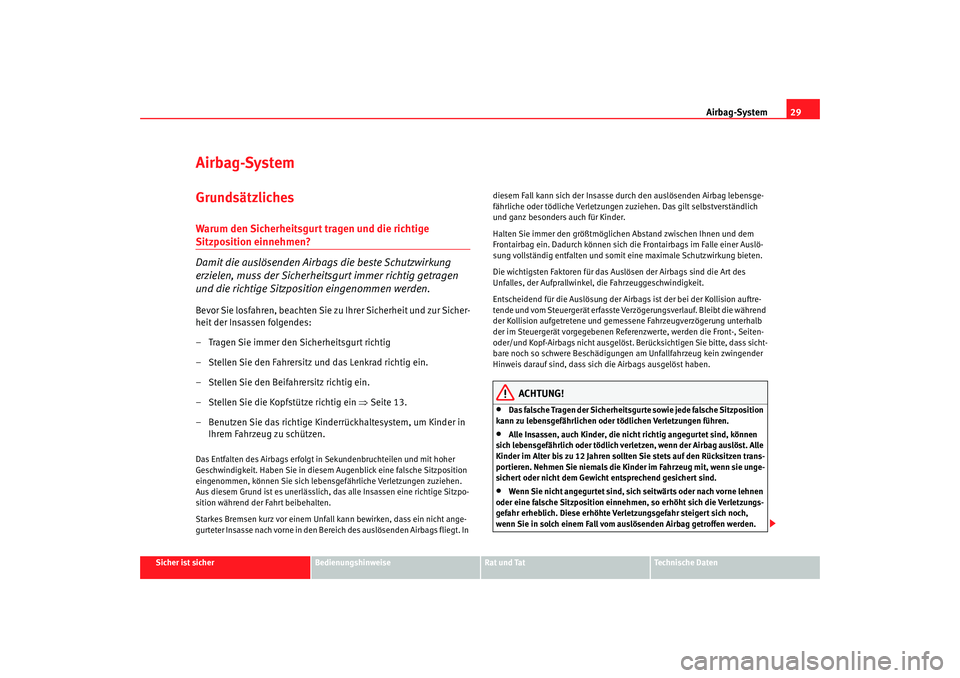

Airbag-System29
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Airbag-SystemGrundsätzlichesWarum den Sicherheitsgurt tragen und die richtige Sitzposition einnehmen?
Damit die auslösenden Airbags die beste Schutzwirkung
erzielen, muss der Sicherheitsgurt immer richtig getragen
und die richtige Sitzposition eingenommen werden.Bevor Sie losfahren, beachten Sie zu Ihrer Sicherheit und zur Sicher-
heit der Insassen folgendes:
– Tragen Sie immer den Sicherheitsgurt richtig
– Stellen Sie den Fahrersitz und das Lenkrad richtig ein.
– Stellen Sie den Beifahrersitz richtig ein.
– Stellen Sie die Kopfstütze richtig ein ⇒Seite 13.
– Benutzen Sie das richtige Kinderrückhaltesystem, um Kinder in Ihrem Fahrzeug zu schützen.Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit. Haben Sie in diesem Augenblick eine falsche Sitzposition
eingenommen, können Sie sich lebens gefährliche Verletzungen zuziehen.
Aus diesem Grund ist es unerlässlich, das alle Insassen eine richtige Sitzpo-
sition während der Fahrt beibehalten.
Starkes Bremsen kurz vor einem Unfall kann bewirken, dass ein nicht ange-
gurteter Insasse nach vorne in den Bereich des auslösenden Airbags fliegt. In diesem Fall kann sich der Insasse
durch den auslösenden Airbag lebensge-
fährliche oder tödliche Verletzungen zuziehen. Das gilt selbstverständlich
und ganz besonders auch für Kinder.
Halten Sie immer den grö ßtmöglichen Abstand zwischen Ihnen und dem
Frontairbag ein. Dadurch können sich die Frontairbags im Falle einer Auslö-
sung vollständig entfalten und somit eine maximale Schutzwirkung bieten.
Die wichtigsten Faktoren für das Aus lösen der Airbags sind die Art des
Unfalles, der Aufprallwinkel, die Fahrzeuggeschwindigkeit.
Entscheidend für die Auslösung der Airba gs ist der bei der Kollision auftre-
tende und vom Steuergerät erfasste Verzögerungsverlauf. Bleibt die während
der Kollision aufgetretene und gemessene Fahrzeugverzögerung unterhalb
der im Steuergerät vorgegebenen Referenzwerte, werden die Front-, Seiten-
oder/und Kopf-Airbags nicht ausgelöst. Berücksichtigen Sie bitte, dass sicht-
bare noch so schwere Beschädigungen am Unfallfahrzeug kein zwingender
Hinweis darauf sind, dass sich die Airbags ausgelöst haben.
ACHTUNG!
•
Das falsche Tragen der Sicherheitsgurte sowie jede falsche Sitzposition
kann zu lebensgefährlichen oder tödlichen Verletzungen führen.
•
Alle Insassen, auch Kinder, die nicht richtig angegurtet sind, können
sich lebensgefährlich oder tödlich verl etzen, wenn der Airbag auslöst. Alle
Kinder im Alter bis zu 12 Jahren sollten Sie stets auf den Rücksitzen trans-
portieren. Nehmen Sie niemals die Kinder im Fahrzeug mit, wenn sie unge-
sichert oder nicht dem Gewicht entsprechend gesichert sind.
•
Wenn Sie nicht angegurtet sind, sich seitwärts oder nach vorne lehnen
oder eine falsche Sitzposition einnehmen, so erhöht sich die Verletzungs-
gefahr erheblich. Diese erhöhte Verletzungsgefahr steigert sich noch,
wenn Sie in solch einem Fall vom auslösenden Airbag getroffen werden.
ibiza_aleman_DEF_0706 Seite 29 Fr eitag, 1. September 2006 1:33 13

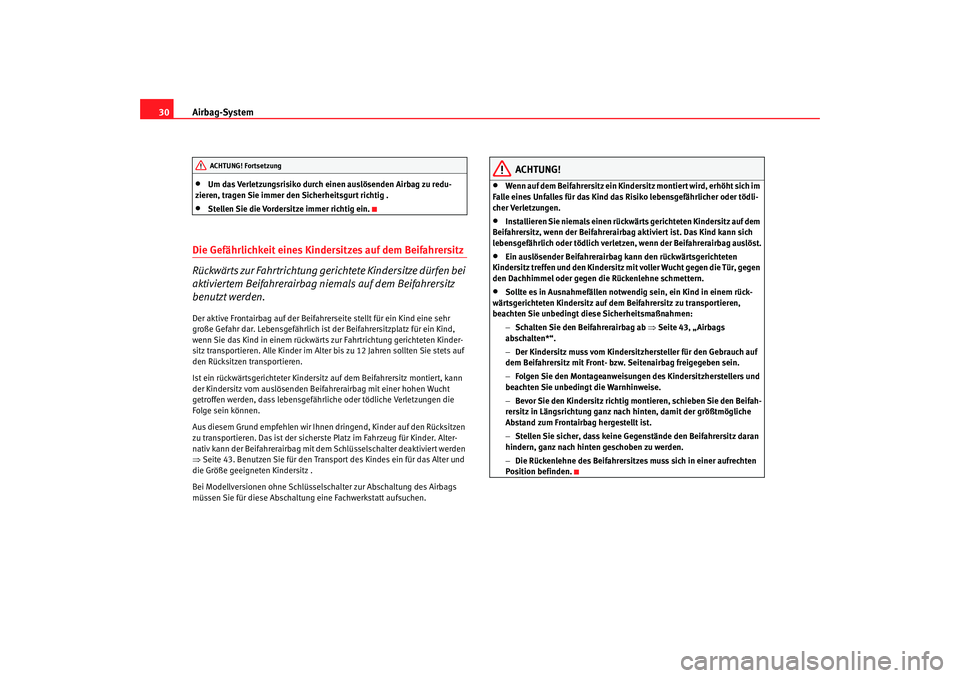

Airbag-System
30•
Um das Verletzungsrisiko durch einen auslösenden Airbag zu redu-
zieren, tragen Sie immer den Sicherheitsgurt richtig .
•
Stellen Sie die Vordersitze immer richtig ein.
Die Gefährlichkeit eines Kindersitzes auf dem Beifahrersitz
Rückwärts zur Fahrtrichtung gerichtete Kindersitze dürfen bei
aktiviertem Beifahrerairbag niemals auf dem Beifahrersitz
benutzt werden.Der aktive Frontairbag auf der Beifahrerseite stellt für ein Kind eine sehr
große Gefahr dar. Lebensgefährlich ist der Beifahrersitzplatz für ein Kind,
wenn Sie das Kind in einem rückwärts zur Fahrtrichtung gerichteten Kinder-
sitz transportieren. Alle Kinder im Alter bis zu 12 Jahren sollten Sie stets auf
den Rücksitzen transportieren.
Ist ein rückwärtsgerichteter Kindersitz auf dem Beifahrersitz montiert, kann
der Kindersitz vom auslösenden Beif ahrerairbag mit einer hohen Wucht
getroffen werden, dass lebensgefährliche oder tödliche Verletzungen die
Folge sein können.
Aus diesem Grund empfehlen wir Ihnen dringend, Kinder auf den Rücksitzen
zu transportieren. Das ist der sicherste Platz im Fahrzeug für Kinder. Alter-
nativ kann der Beifahrerai rbag mit dem Schlüsselschalter deaktiviert werden
⇒ Seite 43. Benutzen Sie für den Transp ort des Kindes ein für das Alter und
die Größe geeigneten Kindersitz .
Bei Modellversionen ohne Schlüssels chalter zur Abschaltung des Airbags
müssen Sie für diese Abschaltung eine Fachwerkstatt aufsuchen.
ACHTUNG!
•
Wenn auf dem Beifahrersitz ein Kindersitz montiert wird, erhöht sich im
Falle eines Unfalles für das Kind das Risiko lebensgefährlicher oder tödli-
cher Verletzungen.
•
Installieren Sie niemals einen rückwärts gerichteten Kindersitz auf dem
Beifahrersitz, wenn der Beifahrerairbag aktiviert ist. Das Kind kann sich
lebensgefährlich oder tödlich verletze n, wenn der Beifahrerairbag auslöst.
•
Ein auslösender Beifahrerairbag kann den rückwärtsgerichteten
Kindersitz treffen und den Kindersitz mit voller Wucht gegen die Tür, gegen
den Dachhimmel oder gegen die Rückenlehne schmettern.
•
Sollte es in Ausnahmefällen notwen dig sein, ein Kind in einem rück-
wärtsgerichteten Kindersitz auf dem Beifahrersitz zu transportieren,
beachten Sie unbedingt diese Sicherheitsmaßnahmen:
−Schalten Sie den Beifahrerairbag ab ⇒Seite 43, „Airbags
abschalten*“.
− Der Kindersitz muss vom Kindersitzhersteller für den Gebrauch auf
dem Beifahrersitz mit Front- bzw. Seitenairbag freigegeben sein.
− Folgen Sie den Montageanweisungen des Kindersitzherstellers und
beachten Sie unbedingt die Warnhinweise.
− Bevor Sie den Kindersitz richtig montieren, schieben Sie den Beifah-
rersitz in Längsrichtung ganz nach hinten, damit der größtmögliche
Abstand zum Frontairbag hergestellt ist.
− Stellen Sie sicher, dass keine Gegenstände den Beifahrersitz daran
hindern, ganz nach hinten geschoben zu werden.
− Die Rückenlehne des Beifahrersitzes muss sich in einer aufrechten
Position befinden.
ACHTUNG! Fortsetzung
ibiza_aleman_DEF_0706 Seite 30 Fr eitag, 1. September 2006 1:33 13
