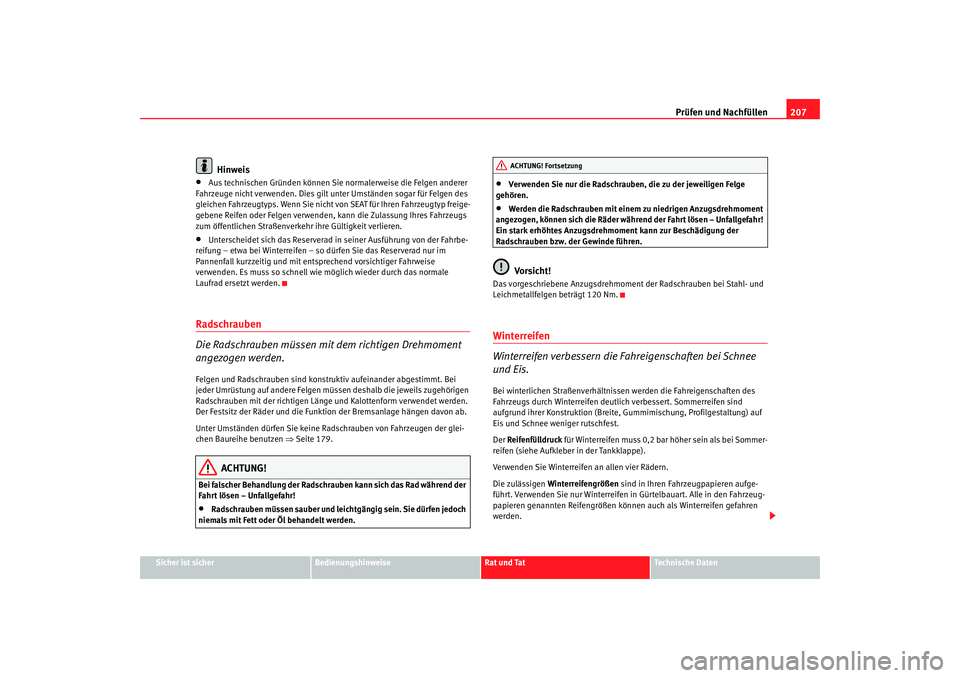

2006 Seat Ibiza 5D Betriebsanleitung (in German)

Prüfen und Nachfüllen207
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
•
Aus technischen Gründen können Sie normalerweise die Felgen anderer
Fahrzeuge nicht verwenden. Dies gilt unter Umständen sogar für Felgen des
gleichen Fahrzeugtyps. Wenn Sie nicht von SEAT für Ihren Fahrzeugtyp freige-
gebene Reifen oder Felgen verwende n, kann die Zulassung Ihres Fahrzeugs
zum öffentlichen Straßenverkehr ihre Gültigkeit verlieren.
•
Unterscheidet sich das Reserverad in seiner Ausführung von der Fahrbe-
reifung – etwa bei Winterreifen – so dürfen Sie das Reserverad nur im
Pannenfall kurzzeitig und mit entsprechend vorsichtiger Fahrweise
verwenden. Es muss so schnell wi e möglich wieder durch das normale
Laufrad ersetzt werden.
Radschrauben
Die Radschrauben müssen mit dem richtigen Drehmoment
angezogen werden.Felgen und Radschrauben sind konstruktiv aufeinander abgestimmt. Bei
jeder Umrüstung auf andere Felgen mü ssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Länge und Kalottenform verwendet werden.
Der Festsitz der Räder und die Funktion der Bremsanlage hängen davon ab.
Unter Umständen dürfen Sie keine Radschrauben von Fahrzeugen der glei-
chen Baureihe benutzen ⇒ Seite 179.
ACHTUNG!
Bei falscher Behandlung der Radschrauben kann sich das Rad während der
Fahrt lösen – Unfallgefahr!•
Radschrauben müssen sauber und leichtgängig sein. Sie dürfen jedoch
niemals mit Fett oder Öl behandelt werden.
•
Verwenden Sie nur die Radschrauben, die zu der jeweiligen Felge
gehören.
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmome nt kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.Vorsicht!
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichmetallfelgen beträgt 120 Nm.Winterreifen
Winterreifen verbessern die Fahreigenschaften bei Schnee
und Eis.Bei winterlichen Straßenverhältnissen werden die Fahreigenschaften des
Fahrzeugs durch Winterreifen deutli ch verbessert. Sommerreifen sind
aufgrund ihrer Konstruktion (Breite, Gummimischung, Profilgestaltung) auf
Eis und Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2 bar höher sein als bei Sommer-
reifen (siehe Aufkleber in der Tankklappe).
Verwenden Sie Winterreifen an allen vier Rädern.
Die zulässigen Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen könn en auch als Winterreifen gefahren
werden.
ACHTUNG! Fortsetzung
ibiza_aleman_DEF_0706 Seite 207 Fr eitag, 1. September 2006 1:33 13

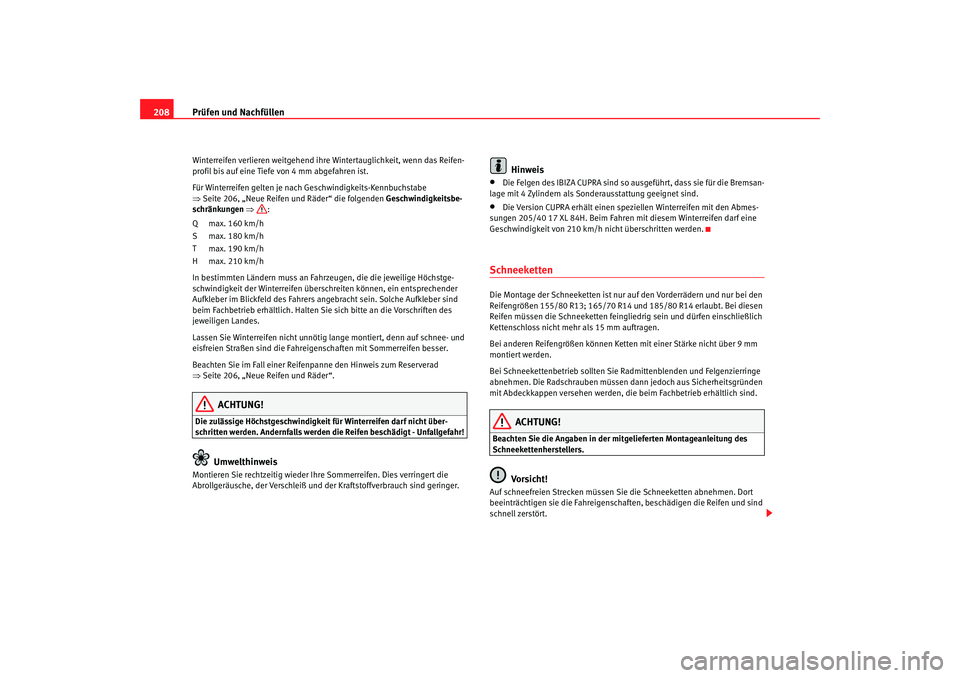

Prüfen und Nachfüllen
208Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach Geschwindigkeits-Kennbuchstabe
⇒ Seite 206, „Neue Reifen und Räder“ die folgenden Geschwindigkeitsbe-
schränkungen ⇒ :
Q max. 160 km/h
S max. 180 km/h
T max. 190 km/h
H max. 210 km/h
In bestimmten Ländern muss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
Lassen Sie Winterreifen ni cht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahrei genschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad
⇒ Seite 206, „Neue Reifen und Räder“.
ACHTUNG!
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallgefahr!
Umwelthinweis
Montieren Sie rechtzeitig wieder Ih re Sommerreifen. Dies verringert die
Abrollgeräusche, der Verschleiß und de r Kraftstoffverbrauch sind geringer.
Hinweis
•
Die Felgen des IBIZA CUPRA sind so ausgeführt, dass sie für die Bremsan-
lage mit 4 Zylindern als Sonderausstattung geeignet sind.
•
Die Version CUPRA erhält einen spez iellen Winterreifen mit den Abmes-
sungen 205/40 17 XL 84H. Beim Fahren mit diesem Winterreifen darf eine
Geschwindigkeit von 210 km/h nicht überschritten werden.
Schneeketten Die Montage der Schneeketten ist nur auf den Vorderrädern und nur bei den
Reifengrößen 155/80 R13; 165/70 R14 und 185/80 R14 erlaubt. Bei diesen
Reifen müssen die Schneeketten feingliedrig sein und dürfen einschließlich
Kettenschloss nicht mehr als 15 mm auftragen.
Bei anderen Reifengrößen können Ketten mit einer Stärke nicht über 9 mm
montiert werden.
Bei Schneekettenbetrieb sollten Sie Radmittenblenden und Felgenzierringe
abnehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
ACHTUNG!
Beachten Sie die Angaben in der mitgelieferten Montageanleitung des
Schneekettenherstellers.
Vorsicht!
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fahreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
ibiza_aleman_DEF_0706 Seite 208 Fr eitag, 1. September 2006 1:33 13

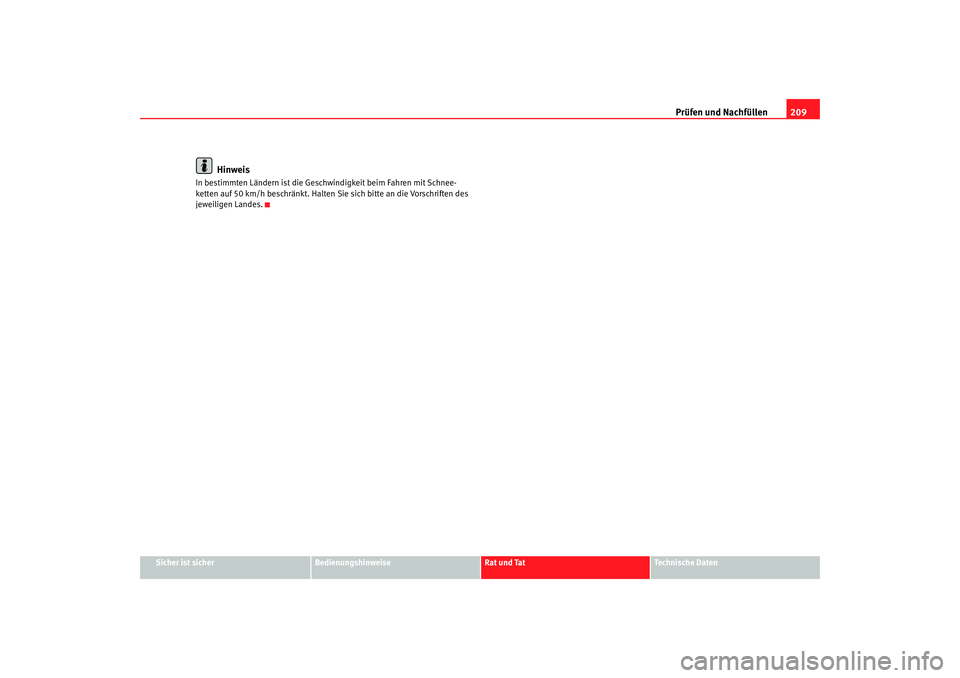

Prüfen und Nachfüllen209
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschränkt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
ibiza_aleman_DEF_0706 Seite 209 Fr eitag, 1. September 2006 1:33 13

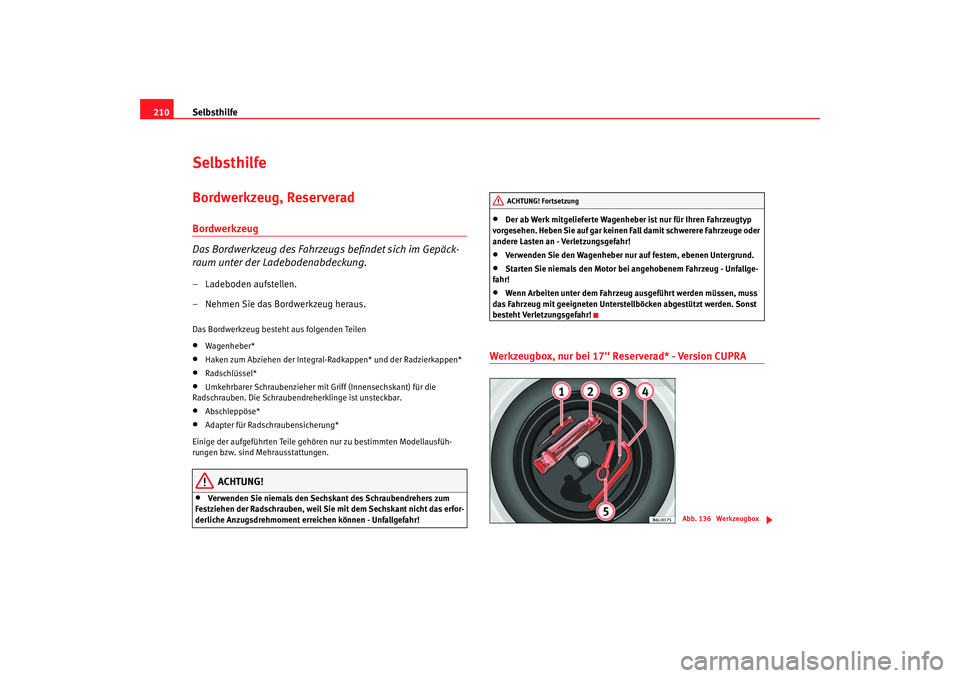

Selbsthilfe
210SelbsthilfeBordwerkzeug, ReserveradBordwerkzeug
Das Bordwerkzeug des Fahrzeugs befindet sich im Gepäck-
raum unter der Ladebodenabdeckung.– Ladeboden aufstellen.
– Nehmen Sie das Bordwerkzeug heraus.Das Bordwerkzeug besteht aus folgenden Teilen•
Wagenheber*
•
Haken zum Abziehen der Integral-R adkappen* und der Radzierkappen*
•
Radschlüssel*
•
Umkehrbarer Schraubenzieher mit Griff (Innensechskant) für die
Radschrauben. Die Schraubendreherklinge ist unsteckbar.
•
Abschleppöse*
•
Adapter für Radschraubensicherung*
Einige der aufgeführten Teile gehören nur zu bestimmten Modellausfüh-
rungen bzw. sind Mehrausstattungen.
ACHTUNG!
•
Verwenden Sie niemals den Sechskant des Schraubendrehers zum
Festziehen der Radschrauben, weil Sie mit dem Sechskant nicht das erfor-
derliche Anzugsdrehmoment erreichen können - Unfallgefahr!
•
Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge oder
andere Lasten an - Verletzungsgefahr!
•
Verwenden Sie den Wagenheber nur auf festem, ebenen Untergrund.
•
Starten Sie niemals den Motor bei angehobenem Fahrzeug - Unfallge-
fahr!
•
Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Unterstellböcken abgestützt werden. Sonst
besteht Verletzungsgefahr!
Werkzeugbox, nur bei 17'' Reserverad* - Version CUPRA
ACHTUNG! Fortsetzung
Abb. 136 Werkzeugbox
ibiza_aleman_DEF_0706 Seite 210 Fr eitag, 1. September 2006 1:33 13

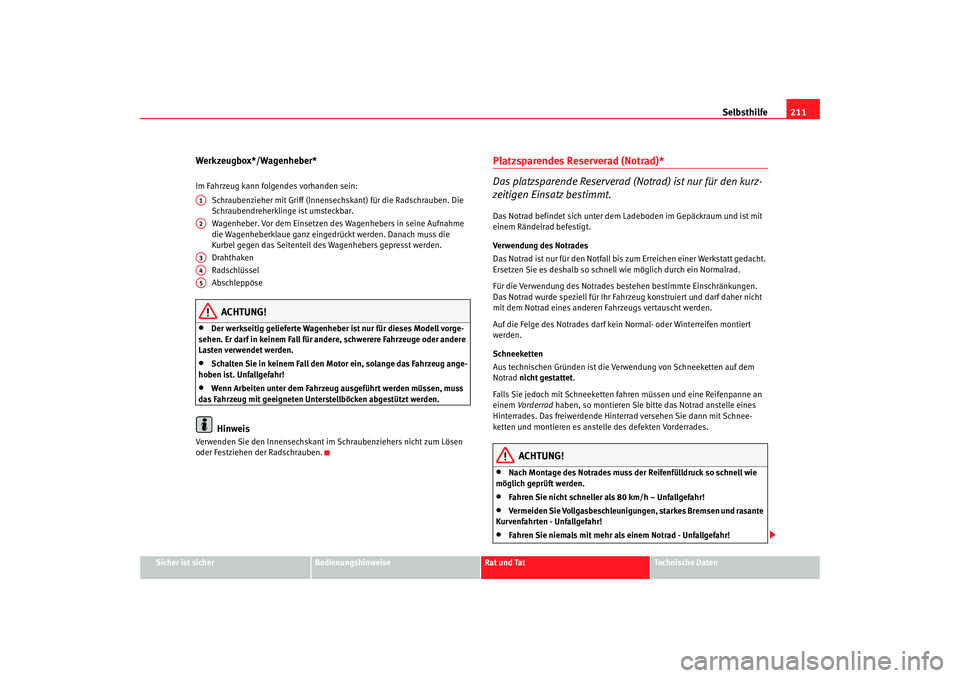

Selbsthilfe211
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Werkzeugbox*/Wagenheber*Im Fahrzeug kann folgendes vorhanden sein:
Schraubenzieher mit Griff (Innensec hskant) für die Radschrauben. Die
Schraubendreherklinge ist umsteckbar.
Wagenheber. Vor dem Einsetzen des Wagenhebers in seine Aufnahme
die Wagenheberklaue ganz eingedrückt werden. Danach muss die
Kurbel gegen das Seitenteil des Wagenhebers gepresst werden.
Drahthaken
Radschlüssel
Abschleppöse
ACHTUNG!
•
Der werkseitig gelieferte Wagenheber ist nur für dieses Modell vorge-
sehen. Er darf in keinem Fall für andere, schwerere Fahrzeuge oder andere
Lasten verwendet werden.
•
Schalten Sie in keinem Fall den Motor ein, solange das Fahrzeug ange-
hoben ist. Unfallgefahr!
•
Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Unterstellböcken abgestützt werden.Hinweis
Verwenden Sie den Innensechskant im Schraubenziehers nicht zum Lösen
oder Festziehen der Radschrauben.
Platzsparendes Reserverad (Notrad)*
Das platzsparende Reserverad (Notrad) ist nur für den kurz-
zeitigen Einsatz bestimmt.Das Notrad befindet sich unter dem Ladeboden im Gepäckraum und ist mit
einem Rändelrad befestigt.
Verwendung des Notrades
Das Notrad ist nur für den Notfall bis zum Erreichen einer Werkstatt gedacht.
Ersetzen Sie es deshalb so schnell wie möglich durch ein Normalrad.
Für die Verwendung des Notrades be stehen bestimmte Einschränkungen.
Das Notrad wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht
mit dem Notrad eines anderen Fahrzeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Schneeketten
Aus technischen Gründen ist die Verwendung von Schneeketten auf dem
Notrad nicht gestattet.
Falls Sie jedoch mit Schneeketten fahren müssen und eine Reifenpanne an
einem Vorderrad haben, so montieren Sie bitte das Notrad anstelle eines
Hinterrades. Das freiwerdende Hinterrad versehen Sie dann mit Schnee-
ketten und montieren es anstelle des defekten Vorderrades.
ACHTUNG!
•
Nach Montage des Notrades muss der Reifenfülldruck so schnell wie
möglich geprüft werden.
•
Fahren Sie nicht schneller als 80 km/h – Unfallgefahr!
•
Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasante
Kurvenfahrten - Unfallgefahr!
•
Fahren Sie niemals mit mehr als einem Notrad - Unfallgefahr!
A1A2A3A4A5
ibiza_aleman_DEF_0706 Seite 211 Fr eitag, 1. September 2006 1:33 13

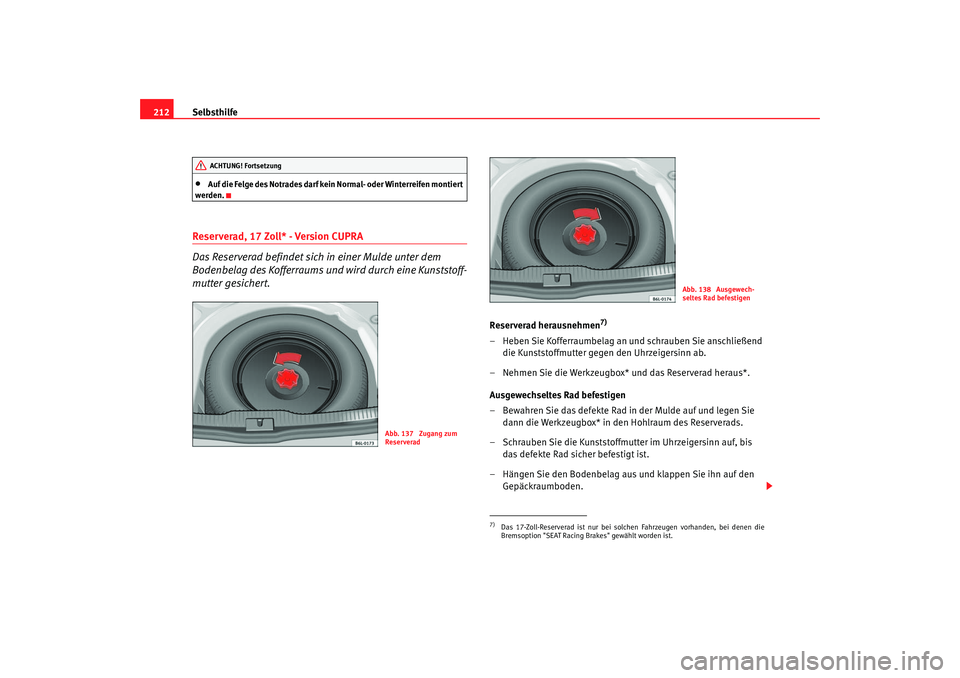

Selbsthilfe
212•
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Reserverad, 17 Zoll* - Version CUPRA
Das Reserverad befindet sich in einer Mulde unter dem
Bodenbelag des Kofferraums und wird durch eine Kunststoff-
mutter gesichert.
Reserverad herausnehmen
7)
– Heben Sie Kofferraumbelag an und schrauben Sie anschließend die Kunststoffmutter gegen den Uhrzeigersinn ab.
– Nehmen Sie die Werkzeugbox* und das Reserverad heraus*.
Ausgewechseltes Rad befestigen
– Bewahren Sie das defekte Rad in der Mulde auf und legen Sie dann die Werkzeugbox* in den Hohlraum des Reserverads.
– Schrauben Sie die Kunststoffmutter im Uhrzeigersinn auf, bis das defekte Rad sicher befestigt ist.
– Hängen Sie den Bodenbelag aus und klappen Sie ihn auf den Gepäckraumboden.
ACHTUNG! Fortsetzung
Abb. 137 Zugang zum
Reserverad
7)Das 17-Zoll-Reserverad ist nur bei solchen Fahrzeugen vorhanden, bei denen die
Bremsoption "SEAT Racing Brakes" gewählt worden ist.
Abb. 138 Ausgewech-
seltes Rad befestigen
ibiza_aleman_DEF_0706 Seite 212 Fr eitag, 1. September 2006 1:33 13

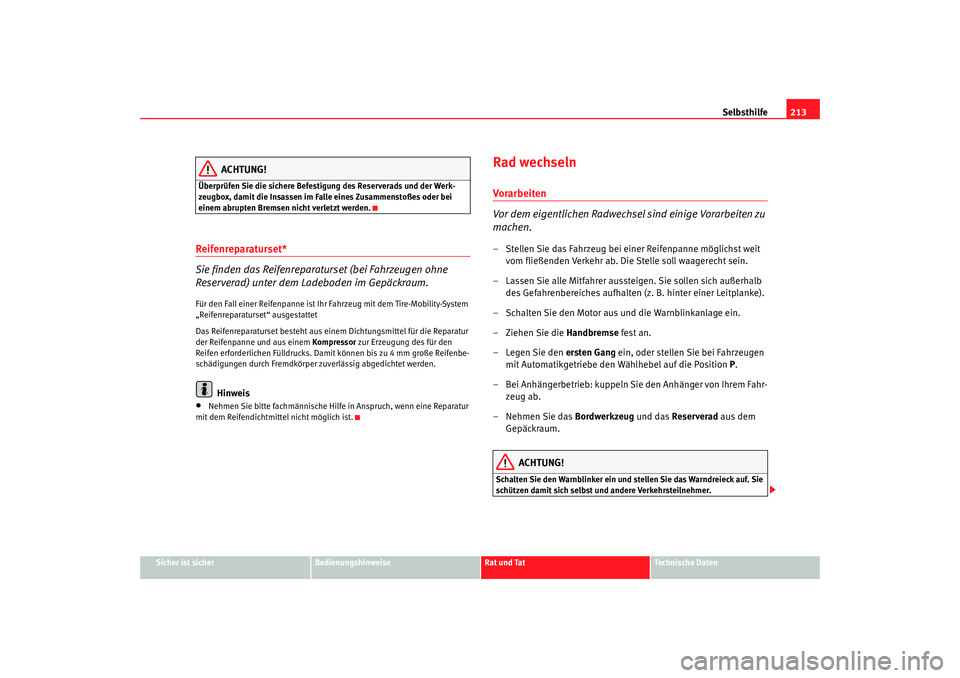

Selbsthilfe213
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Überprüfen Sie die sichere Befestigung des Reserverads und der Werk-
zeugbox, damit die Insassen im Falle eines Zusammenstoßes oder bei
einem abrupten Bremsen nicht verletzt werden.Reifenreparaturset*
Sie finden das Reifenreparaturset (bei Fahrzeugen ohne
Reserverad) unter dem Ladeboden im Gepäckraum.Für den Fall einer Reifenpanne ist Ihr Fahrzeug mit dem Tire-Mobility-System
„Reifenreparaturset“ ausgestattet
Das Reifenreparaturset besteht aus einem Dichtungsmittel für die Reparatur
der Reifenpanne und aus einem Kompressor zur Erzeugung des für den
Reifen erforderlichen Fülldrucks. Damit können bis zu 4 mm große Reifenbe-
schädigungen durch Fremdkörper zuverlässig abgedichtet werden.
Hinweis
•
Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist.
Rad wechselnVorarb eiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
machen.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit vom fließenden Verkehr ab. Die Stelle soll waagerecht sein.
– Lassen Sie alle Mitfahrer aussteigen. Sie sollen sich außerhalb des Gefahrenbereiches aufhalten (z. B. hinter einer Leitplanke).
– Schalten Sie den Motor aus und die Warnblinkanlage ein.
–Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein, oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem Fahr- zeug ab.
–Nehmen Sie das Bordwerkzeug und das Reserverad aus dem
Gepäckraum.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
ibiza_aleman_DEF_0706 Seite 213 Fr eitag, 1. September 2006 1:33 13

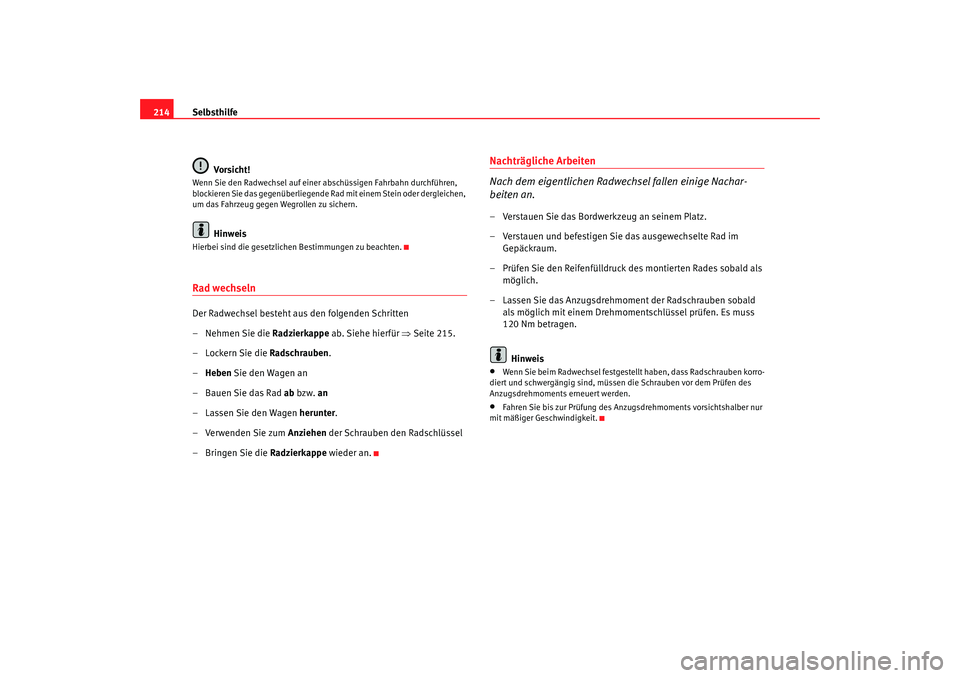

Selbsthilfe
214
Vorsicht!Wenn Sie den Radwechsel auf einer ab schüssigen Fahrbahn durchführen,
blockieren Sie das gegenüberliegende Rad mit einem Stein oder dergleichen,
um das Fahrzeug gegen Wegrollen zu sichern.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Rad wechselnDer Radwechsel besteht aus den folgenden Schritten
– Nehmen Sie die Radzierkappe ab. Siehe hierfür ⇒Seite 215.
–Lockern Sie die Radschrauben.
– Heben Sie den Wagen an
– Bauen Sie das Rad ab bzw. an
– Lassen Sie den Wagen herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel
– Bringen Sie die Radzierkappe wieder an.
Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nachar-
beiten an.– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im
Gepäckraum.
– Prüfen Sie den Reifenfülldruck des montierten Rades sobald als möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald als möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis•
Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
•
Fahren Sie bis zur Prüfung des Anzu gsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit.
ibiza_aleman_DEF_0706 Seite 214 Fr eitag, 1. September 2006 1:33 13
