2006 Seat Ibiza 5D Betriebsanleitung (in German)

Auf und zu87
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

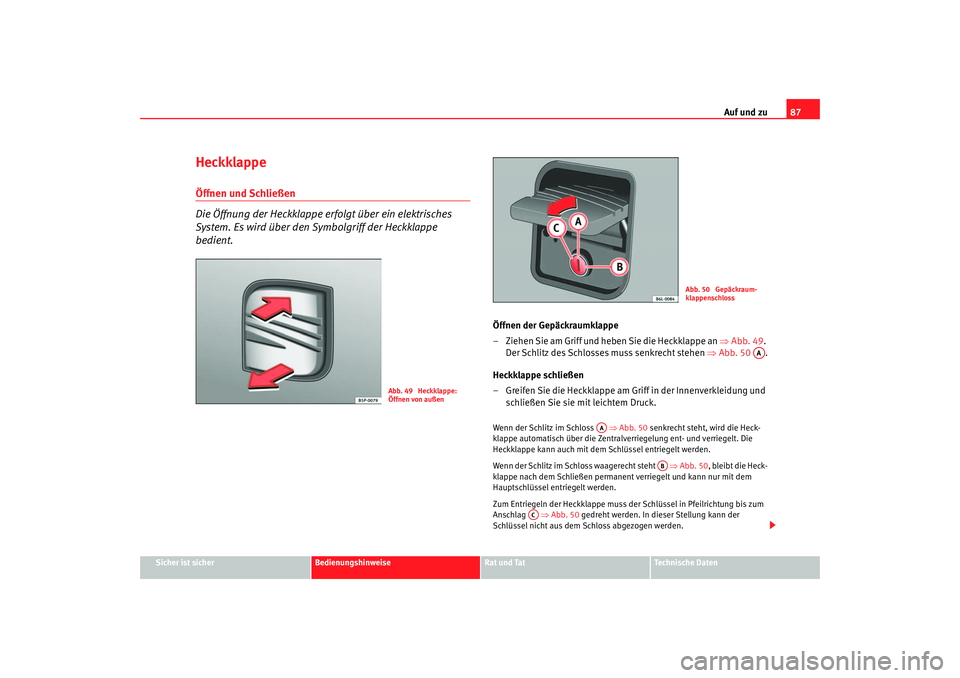

Heckklappe Öffnen und Schließen
Die Öffnung der Heckklappe erfolgt über ein elektrisches
System. Es wird über den Symbolgriff der Heckklappe
bedient.
Öffnen der Gepäckraumklappe
– Ziehen Sie am Griff und heben Sie die Heckklappe an ⇒Abb. 49 .
Der Schlitz des Schlosses muss senkrecht stehen ⇒ Abb. 50 .
Heckklappe schließen
– Greifen Sie die Heckklappe am Griff in der Innenverkleidung und schließen Sie sie mit leichtem Druck.Wenn der Schlitz im Schloss ⇒Abb. 50 senkrecht steht, wird die Heck-
klappe automatisch über die Zentralverriegelung ent- und verriegelt. Die
Heckklappe kann auch mit dem Schlüssel entriegelt werden.
Wenn der Schlitz im Schloss waagerecht steht ⇒Abb. 50 , bleibt die Heck-
klappe nach dem Schließen permanent verriegelt und kann nur mit dem
Hauptschlüssel entriegelt werden.
Zum Entriegeln der Heckklappe muss der Schlüssel in Pfeilrichtung bis zum
Anschlag ⇒Abb. 50 gedreht werden. In dieser Stellung kann der
Schlüssel nicht aus dem Schloss abgezogen werden.
Abb. 49 Heckklappe:
Öffnen von außen
Abb. 50 Gepäckraum-
klappenschloss
AA
AA
AB
AC
ibiza_aleman_DEF_0706 Seite 87 Fr eitag, 1. September 2006 1:33 13

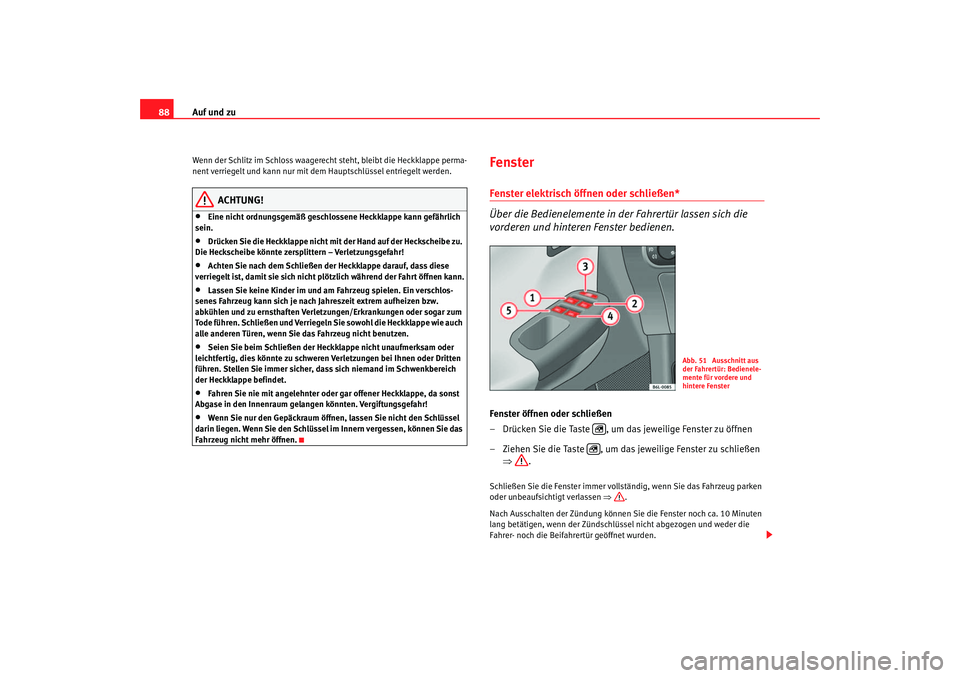

Auf und zu
88Wenn der Schlitz im Schloss waagerecht steht, bleibt die Heckklappe perma-
nent verriegelt und kann nur mit de m Hauptschlüssel entriegelt werden.
ACHTUNG!
•
Eine nicht ordnungsgemäß geschlossene Heckklappe kann gefährlich
sein.
•
Drücken Sie die Heckklappe nicht mit der Hand auf der Heckscheibe zu.
Die Heckscheibe könnte zersplittern – Verletzungsgefahr!
•
Achten Sie nach dem Schließen der Heckklappe darauf, dass diese
verriegelt ist, damit sie sich nicht plötzlich während der Fahrt öffnen kann.
•
Lassen Sie keine Kinder im und am Fahrzeug spielen. Ein verschlos-
senes Fahrzeug kann sich je nach Jahreszeit extrem aufheizen bzw.
abkühlen und zu ernsthaften Verletzu ngen/Erkrankungen oder sogar zum
Tode führen. Schließen und Verriegeln Sie sowohl die Heckklappe wie auch
alle anderen Türen, wenn Sie das Fahrzeug nicht benutzen.
•
Seien Sie beim Schließen der Heckklappe nicht unaufmerksam oder
leichtfertig, dies könnte zu schweren Verletzungen bei Ihnen oder Dritten
führen. Stellen Sie immer sicher, dass sich niemand im Schwenkbereich
der Heckklappe befindet.
•
Fahren Sie nie mit angelehnter oder gar offener Heckklappe, da sonst
Abgase in den Innenraum gelangen könnten. Vergiftungsgefahr!
•
Wenn Sie nur den Gepäckraum öffnen, lassen Sie nicht den Schlüssel
darin liegen. Wenn Sie den Schlüssel im Innern vergessen, können Sie das
Fahrzeug nicht mehr öffnen.
Fenster Fenster elektrisch öffnen oder schließen*
Über die Bedienelemente in der Fahrertür lassen sich die
vorderen und hinteren Fenster bedienen.Fenster öffnen oder schließen
– Drücken Sie die Taste , um das jeweilige Fenster zu öffnen
– Ziehen Sie die Taste , um das jeweilige Fenster zu schließen ⇒ .Schließen Sie die Fenster immer vollständig, wenn Sie das Fahrzeug parken
oder unbeaufsichtigt verlassen ⇒.
Nach Ausschalten der Zündung können Sie die Fenster noch ca. 10 Minuten
lang betätigen, wenn der Zündschlüs sel nicht abgezogen und weder die
Fahrer- noch die Beifahrertür geöffnet wurden.
Abb. 51 Ausschnitt aus
der Fahrertür: Bedienele-
mente für vordere und
hintere Fenster

ibiza_aleman_DEF_0706 Seite 88 Fr eitag, 1. September 2006 1:33 13

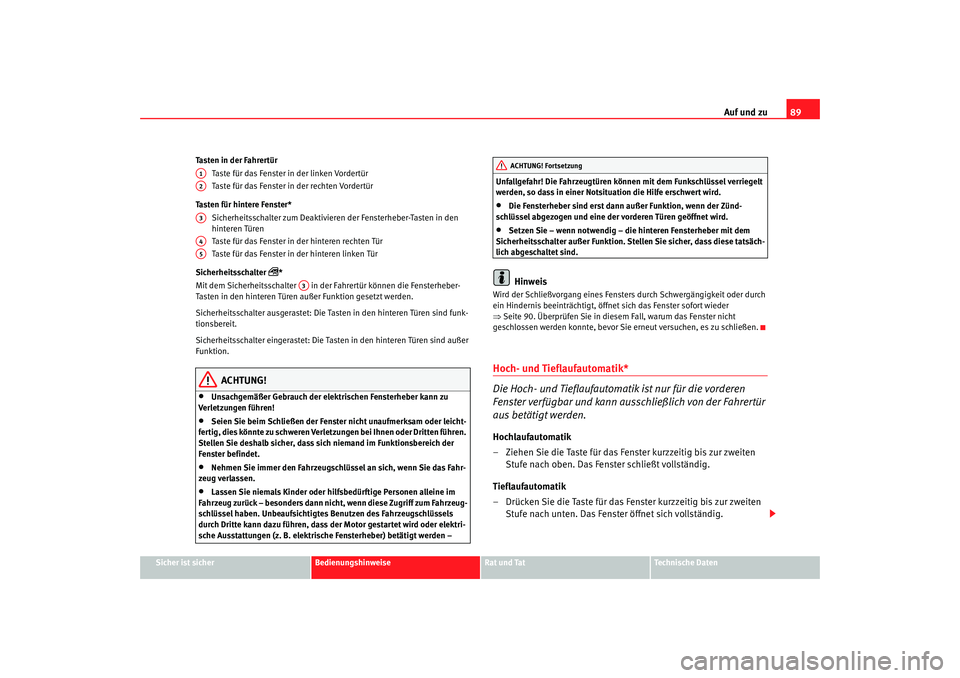

Auf und zu89
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Tasten in der Fahrertür
Taste für das Fenster in der linken Vordertür
Taste für das Fenster in der rechten Vordertür
Tasten für hintere Fenster* Sicherheitsschalter zum Deaktivieren der Fensterheber-Tasten in den
hinteren Türen
Taste für das Fenster in der hinteren rechten Tür
Taste für das Fenster in der hinteren linken Tür
Sicherheitsschalter
*
Mit dem Sicherheitsschalter in der Fahrertür können die Fensterheber-
Tasten in den hinteren Türen außer Funktion gesetzt werden.
Sicherheitsschalter ausgerastet: Die Tasten in den hinteren Türen sind funk-
tionsbereit.
Sicherheitsschalter eingerastet: Die Tasten in den hinteren Türen sind außer
Funktion.
ACHTUNG!
•
Unsachgemäßer Gebrauch der elektrischen Fensterheber kann zu
Verletzungen führen!
•
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig, dies könnte zu schweren Verlet zungen bei Ihnen oder Dritten führen.
Stellen Sie deshalb sicher, dass sich niemand im Funktionsbereich der
Fenster befindet.
•
Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahr-
zeug verlassen.
•
Lassen Sie niemals Kinder oder hilfsbedürftige Personen alleine im
Fahrzeug zurück – besonders dann nicht, wenn diese Zugriff zum Fahrzeug-
schlüssel haben. Unbeaufsichtigtes Benutzen des Fahrzeugschlüssels
durch Dritte kann dazu führen, dass der Motor gestartet wird oder elektri-
sche Ausstattungen (z. B. elektrische Fensterheber) betätigt werden – Unfallgefahr! Die Fahrzeugtüren können mit dem Funkschlüssel verriegelt
werden, so dass in einer Notsituation die Hilfe erschwert wird.
•
Die Fensterheber sind erst dann außer Funktion, wenn der Zünd-
schlüssel abgezogen und eine der vorderen Türen geöffnet wird.
•
Setzen Sie – wenn notwendig – die hinteren Fensterheber mit dem
Sicherheitsschalter außer Funktion. Stellen Sie sicher, dass diese tatsäch-
lich abgeschaltet sind.Hinweis
Wird der Schließvorgang eines Fenste rs durch Schwergängigkeit oder durch
ein Hindernis beeinträch tigt, öffnet sich das Fenster sofort wieder
⇒ Seite 90. Überprüfen Sie in diesem Fall, warum das Fenster nicht
geschlossen werden konnte, bevor Sie erneut versuchen, es zu schließen.Hoch- und Tieflaufautomatik*
Die Hoch- und Tieflaufautomatik ist nur für die vorderen
Fenster verfügbar und kann ausschließlich von der Fahrertür
aus betätigt werden.Hochlaufautomatik
– Ziehen Sie die Taste für das Fenster kurzzeitig bis zur zweiten
Stufe nach oben. Das Fenster schließt vollständig.
Tieflaufautomatik
– Drücken Sie die Taste für das Fenster kurzzeitig bis zur zweiten Stufe nach unten. Das Fenster öffnet sich vollständig.
A1A2A3A4A5
A3
ACHTUNG! Fortsetzung
ibiza_aleman_DEF_0706 Seite 89 Fr eitag, 1. September 2006 1:33 13

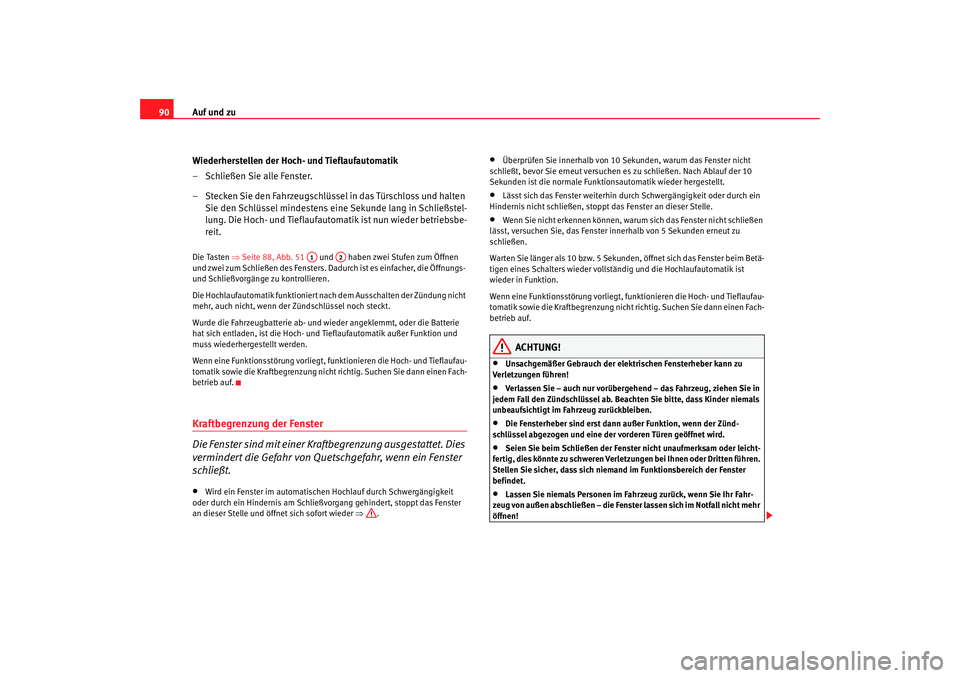

Auf und zu
90
Wiederherstellen der Hoch- und Tieflaufautomatik
– Schließen Sie alle Fenster.
– Stecken Sie den Fahrzeugschlüssel in das Türschloss und halten Sie den Schlüssel mindestens eine Sekunde lang in Schließstel-
lung. Die Hoch- und Tieflaufautoma tik ist nun wieder betriebsbe-
reit.Die Tasten ⇒ Seite 88, Abb. 51 und haben zwei Stufen zum Öffnen
und zwei zum Schließen des Fensters. Dadurch ist es einfacher, die Öffnungs-
und Schließvorgänge zu kontrollieren.
Die Hochlaufautomatik funktioniert na ch dem Ausschalten der Zündung nicht
mehr, auch nicht, wenn der Zündschlüssel noch steckt.
Wurde die Fahrzeugbatterie ab- und wieder angeklemmt, oder die Batterie
hat sich entladen, ist die Hoch- und Tieflaufautomatik außer Funktion und
muss wiederhergestellt werden.
Wenn eine Funktionsstörung vorliegt, fu nktionieren die Hoch- und Tieflaufau-
tomatik sowie die Kraftbegrenzung nich t richtig. Suchen Sie dann einen Fach-
betrieb auf.Kraftbegrenzung der Fenster
Die Fenster sind mit einer Kraftbegrenzung ausgestattet. Dies
vermindert die Gefahr von Quetschgefahr, wenn ein Fenster
schließt.•
Wird ein Fenster im automatischen Hochlauf durch Schwergängigkeit
oder durch ein Hindernis am Schließvorgang gehindert, stoppt das Fenster
an dieser Stelle und öffnet sich sofort wieder ⇒.
•
Überprüfen Sie innerhalb von 10 Sekunden, warum das Fenster nicht
schließt, bevor Sie erneut versuchen es zu schließen. Nach Ablauf der 10
Sekunden ist die normale Funkti onsautomatik wieder hergestellt.
•
Lässt sich das Fenster weiterhin durch Schwergängigkeit oder durch ein
Hindernis nicht schließen, stoppt das Fenster an dieser Stelle.
•
Wenn Sie nicht erkennen können, warum sich das Fenster nicht schließen
lässt, versuchen Sie, das Fenster innerhalb von 5 Sekunden erneut zu
schließen.
Warten Sie länger als 10 bzw. 5 Sekunden, öffnet sich das Fenster beim Betä-
tigen eines Schalters wieder vollständig und die Hochlaufautomatik ist
wieder in Funktion.
Wenn eine Funktionsstörung vorliegt, funktionieren die Hoch- und Tieflaufau-
tomatik sowie die Kraftbegrenzung nicht richtig. Suchen Sie dann einen Fach-
betrieb auf.
ACHTUNG!
•
Unsachgemäßer Gebrauch der elektrischen Fensterheber kann zu
Verletzungen führen!
•
Verlassen Sie – auch nur vorübergehend – das Fahrzeug, ziehen Sie in
jedem Fall den Zündschlüssel ab. Beachten Sie bitte, dass Kinder niemals
unbeaufsichtigt im Fahrzeug zurückbleiben.
•
Die Fensterheber sind erst dann außer Funktion, wenn der Zünd-
schlüssel abgezogen und eine der vorderen Türen geöffnet wird.
•
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig, dies könnte zu schweren Verletzungen bei Ihnen oder Dritten führen.
Stellen Sie sicher, dass sich niemand im Funktionsbereich der Fenster
befindet.
•
Lassen Sie niemals Personen im Fahrzeug zurück, wenn Sie Ihr Fahr-
zeug von außen abschließen – die Fenster lassen sich im Notfall nicht mehr
öffnen!
A1
A2
ibiza_aleman_DEF_0706 Seite 90 Fr eitag, 1. September 2006 1:33 13

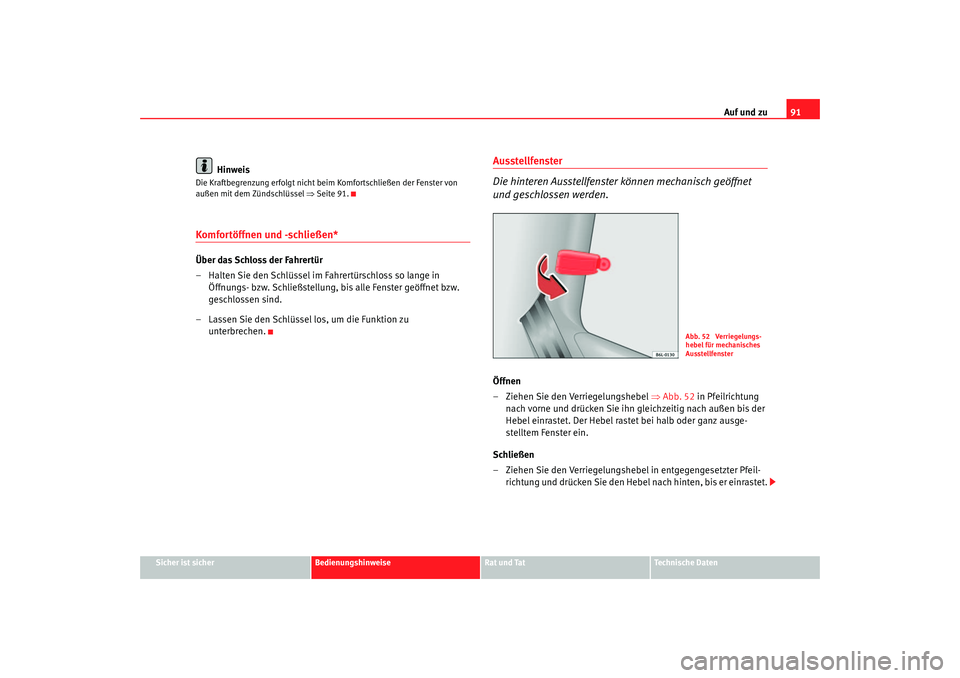

Auf und zu91
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
Die Kraftbegrenzung erfolgt nicht beim Komfortschließen der Fenster von
außen mit dem Zündschlüssel ⇒Seite 91.Komfortöffnen und -schließen* Über das Schloss der Fahrertür
– Halten Sie den Schlüssel im Fahrertürschloss so lange in
Öffnungs- bzw. Schließstellung, bis alle Fenster geöffnet bzw.
geschlossen sind.
– Lassen Sie den Schlüssel los, um die Funktion zu unterbrechen.
Ausstellfenster
Die hinteren Ausstellfenster können mechanisch geöffnet
und geschlossen werden.Öffnen
– Ziehen Sie den Verriegelungshebel ⇒Abb. 52 in Pfeilrichtung
nach vorne und drücken Sie ihn gleichzeitig nach außen bis der
Hebel einrastet. Der Hebel rastet bei halb oder ganz ausge-
stelltem Fenster ein.
Schließen
– Ziehen Sie den Verriegelungshebel in entgegengesetzter Pfeil- richtung und drücken Sie den Hebel nach hinten, bis er einrastet.
Abb. 52 Verriegelungs-
hebel für mechanisches
Ausstellfenster
ibiza_aleman_DEF_0706 Seite 91 Fr eitag, 1. September 2006 1:33 13

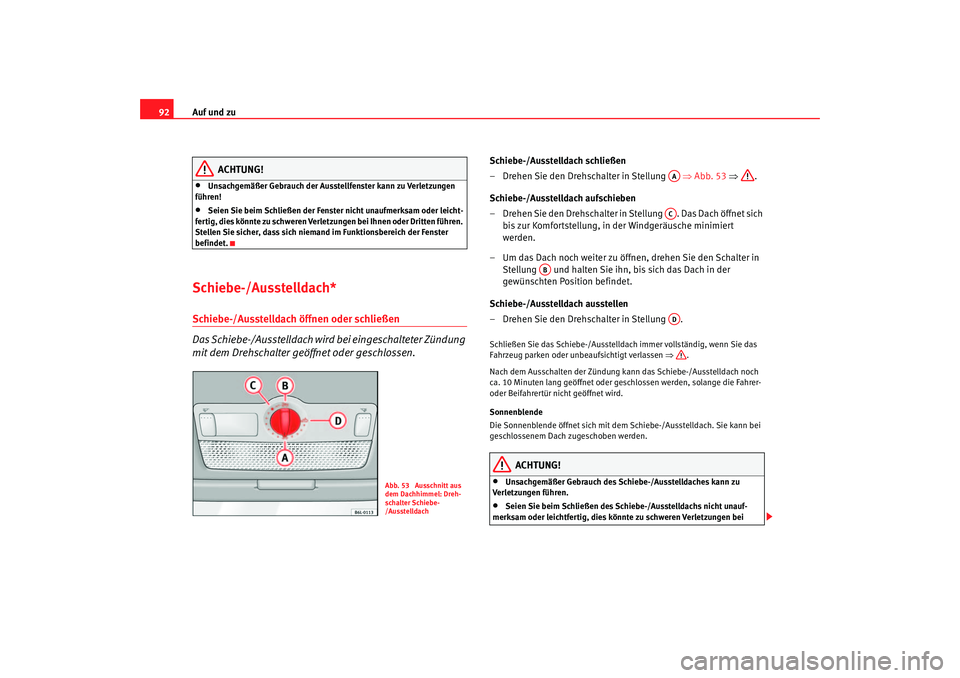

Auf und zu
92
ACHTUNG!
•
Unsachgemäßer Gebrauch der Ausstellfenster kann zu Verletzungen
führen!
•
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig, dies könnte zu schweren Verletzungen bei Ihnen oder Dritten führen.
Stellen Sie sicher, dass sich niemand im Funktionsbereich der Fenster
befindet.
Schiebe-/Ausstelldach*Schiebe-/Ausstelldach öffnen oder schließen
Das Schiebe-/Ausstelldach wird bei eingeschalteter Zündung
mit dem Drehschalter geöffnet oder geschlossen.
Schiebe-/Ausstelldach schließen
– Drehen Sie den Drehschalter in Stellung ⇒Abb. 53 ⇒.
Schiebe-/Ausstelldach aufschieben
– Drehen Sie den Drehschalter in Stellung . Das Dach öffnet sich bis zur Komfortstellung, in der Windgeräusche minimiert
werden.
– Um das Dach noch weiter zu öffnen, drehen Sie den Schalter in Stellung und halten Sie ihn, bis sich das Dach in der
gewünschten Position befindet.
Schiebe-/Ausstelldach ausstellen
– Drehen Sie den Drehschalter in Stellung .Schließen Sie das Schiebe-/Ausstelldach immer vollständig, wenn Sie das
Fahrzeug parken oder unbeaufsichtigt verlassen ⇒.
Nach dem Ausschalten der Zündung ka nn das Schiebe-/Ausstelldach noch
ca. 10 Minuten lang geöffnet oder geschlossen werden, solange die Fahrer-
oder Beifahrertür nicht geöffnet wird.
Sonnenblende
Die Sonnenblende öffnet si ch mit dem Schiebe-/Ausstelldach. Sie kann bei
geschlossenem Dach zugeschoben werden.
ACHTUNG!
•
Unsachgemäßer Gebrauch des Schiebe-/Ausstelldaches kann zu
Verletzungen führen.
•
Seien Sie beim Schließen des Schiebe-/Ausstelldachs nicht unauf-
merksam oder leichtfertig, dies könnte zu schweren Verletzungen bei
Abb. 53 Ausschnitt aus
dem Dachhimmel: Dreh-
schalter Schiebe-
/Ausstelldach
AAAC
AB
AD
ibiza_aleman_DEF_0706 Seite 92 Fr eitag, 1. September 2006 1:33 13

Auf und zu93
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Ihnen oder Dritten führen. Stellen Sie deshalb sicher, dass sich niemand im
Funktionsbereich des Schiebe-/Ausstelldachs befindet.
•
Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahr-
zeug verlassen.
•
Lassen Sie niemals Kinder oder hilfsbedürftige Personen alleine im
Fahrzeug zurück – besonders dann nicht, wenn diese Zugriff zum Fahrzeug-
schlüssel haben. Unbeaufsichtigtes Benutzen des Fahrzeugschlüssels
durch Dritte kann dazu führen, dass der Motor gestartet wird oder elektri-
sche Ausstattungen (z. B. elektrisches Schiebe-/Ausstelldach) betätigt
werden – Unfallgefahr! Die Fahrzeugtüren können mit dem Funkschlüssel
verriegelt werden, so dass in einer Notsituation die Hilfe erschwert wird.
•
Das Schiebe-/Ausstelldach funktioniert solange, bis eine der vorderen
Türen geöffnet und der Zündschlüssel abgezogen wird.
Komfortschließen*Über das Schloss der Fahrertür
– Halten Sie den Schlüssel im Fahrertürschloss so lange in Schließ- stellung, bis das Schiebe-/Ausstelldach geschlossen ist.
– Lassen Sie den Schlüssel los, um die Funktion zu unterbrechen.
HinweisBeim Komfortschließen von außen bleibt der Drehschalter des Schiebe-
/Ausstelldachs in der zuletzt ausgewählten Position stehen und muss zu
Fahrtbeginn wieder neu positioniert werden.
Kraftbegrenzung des Schiebe-/Ausstelldachs*
ACHTUNG! Fortsetzung
Abb. 54 Ausschnitt aus
dem Dachhimmel: Dreh-
schalter Schiebe-
/AusstelldachAbb. 55 Kurbel für
Notverriegelung
ibiza_aleman_DEF_0706 Seite 93 Fr eitag, 1. September 2006 1:33 13

Auf und zu
94Das Schiebe-/Ausstelldach ist mit einer Kraftbegrenzung ausgestattet, die
verhindert, dass größere Objekte beim Schließen des Daches gequetscht
werden. Die Kraftbegrenzun g verhindert nicht, dass Finger mit dem Solar-
dach eingeklemmt werden können. Wenn etwas das Schiebe-/Ausstelldach
beim Schließen blockiert, stoppt es und öffnet sich sofort wieder.
Ein durch Kraftbegrenzung wiederholt geöffnetes Schiebe-/Ausstelldach
können Sie dann schließen, wenn Sie den Drehschalter solange in Stellung ⇒ Abb. 54 vorne drücken, bis das Schiebe-/Ausstelldach vollständig
geschlossen ist. Dabei ist zu beachten, dass das Schiebe-/Ausstelldach jetzt
ohne Kraftbegrenzung schließt.
Betätigung bei einer Störung
Im Falle einer Störung kann das Schiebedach auch von Hand geschlossen
werden.•
Setzen Sie hinten einen Schraubenzieher an und nehmen Sie die Kunst-
stoffabdeckung ab.
•
Nehmen Sie die Kurbel aus der Halterung in der Abdeckung, setzen Sie
sie bis zum Anschlag in die Öffnung ein (dabei den Widerstand der Feder
überwinden) und schließen Sie dann das Schiebedach.
•
Setzen Sie die Kurbel wieder in ihre Halterung ein, und bringen Sie die
Abdeckung wieder an.
AA
ibiza_aleman_DEF_0706 Seite 94 Fr eitag, 1. September 2006 1:33 13
