2006 Hyundai Terracan Manuale del proprietario (in Italian)

6
MANUTENZIONE "FAI-DA-TE"
31

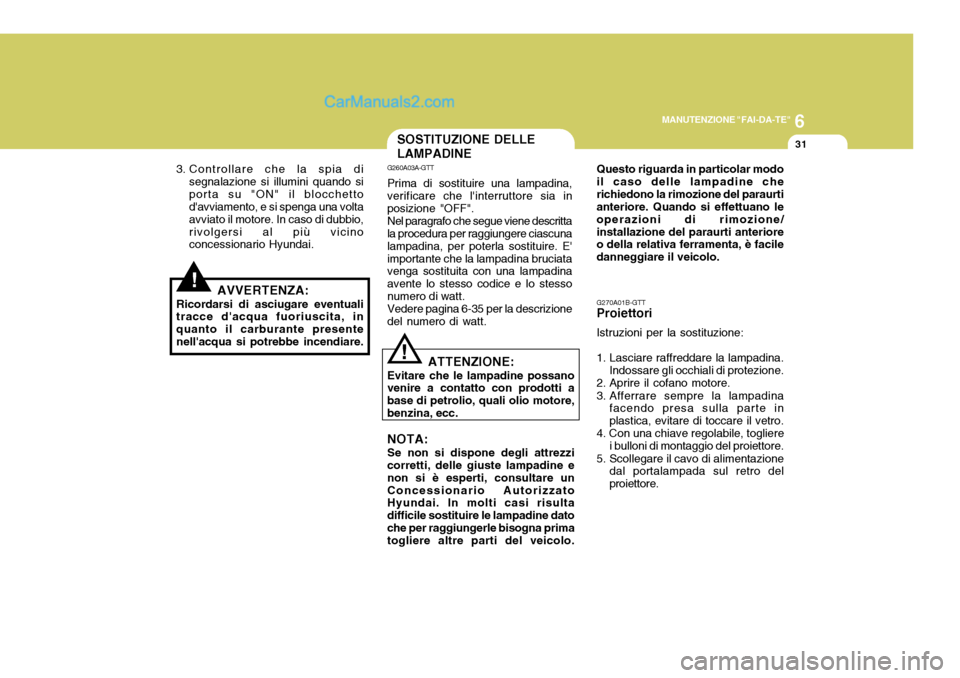

G270A01B-GTT Proiettori Istruzioni per la sostituzione:
1. Lasciare raffreddare la lampadina. Indossare gli occhiali di protezione.
2. Aprire il cofano motore.
3. Afferrare sempre la lampadina facendo presa sulla parte in plastica, evitare di toccare il vetro.
4. Con una chiave regolabile, togliere
i bulloni di montaggio del proiettore.
5. Scollegare il cavo di alimentazione dal portalampada sul retro delproiettore.
!
3. Controllare che la spia di
segnalazione si illumini quando si porta su "ON" il blocchetto d'avviamento, e si spenga una volta avviato il motore. In caso di dubbio,rivolgersi al più vicino concessionario Hyundai.
AVVERTENZA:
Ricordarsi di asciugare eventualitracce d'acqua fuoriuscita, in quanto il carburante presentenell'acqua si potrebbe incendiare.
SOSTITUZIONE DELLE LAMPADINE
G260A03A-GTT Prima di sostituire una lampadina, verificare che l'interruttore sia in posizione "OFF". Nel paragrafo che segue viene descritta la procedura per raggiungere ciascuna lampadina, per poterla sostituire. E'importante che la lampadina bruciata venga sostituita con una lampadina avente lo stesso codice e lo stessonumero di watt.Vedere pagina 6-35 per la descrizionedel numero di watt.
ATTENZIONE:
Evitare che le lampadine possano venire a contatto con prodotti a base di petrolio, quali olio motore,benzina, ecc. NOTA: Se non si dispone degli attrezzi corretti, delle giuste lampadine e non si è esperti, consultare unConcessionario Autorizzato Hyundai. In molti casi risulta difficile sostituire le lampadine datoche per raggiungerle bisogna prima togliere altre parti del veicolo.
! Questo riguarda in particolar modo il caso delle lampadine cherichiedono la rimozione del paraurti anteriore. Quando si effettuano le operazioni di rimozione/installazione del paraurti anteriore o della relativa ferramenta, è facile danneggiare il veicolo.

6 MANUTENZIONE "FAI-DA-TE"
32
G270A03HP

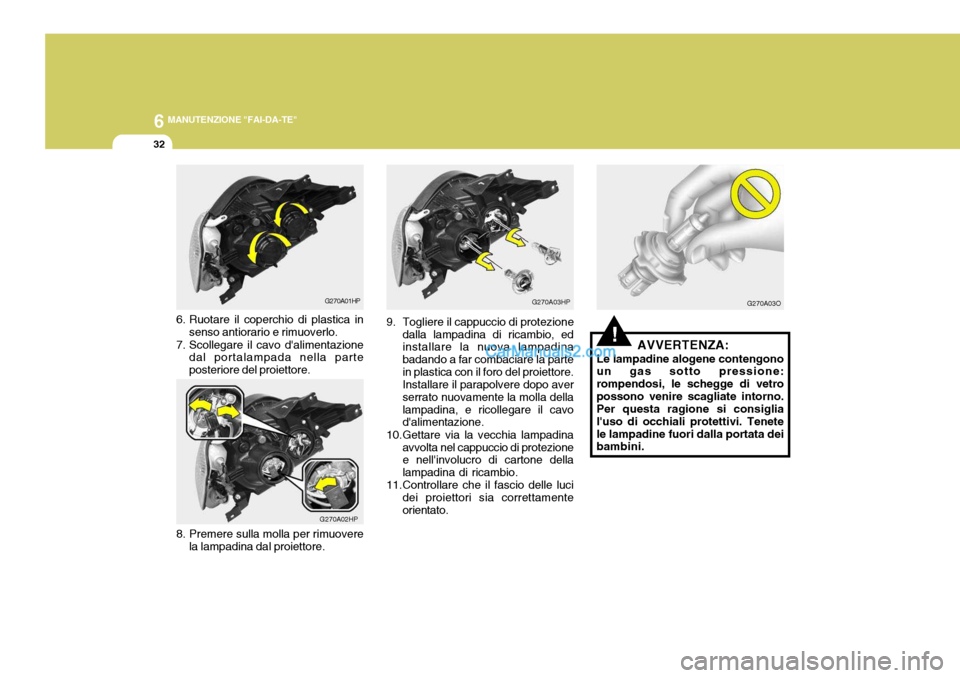

9. Togliere il cappuccio di protezione dalla lampadina di ricambio, ed installare la nuova lampadina badando a far combaciare la partein plastica con il foro del proiettore. Installare il parapolvere dopo aver serrato nuovamente la molla dellalampadina, e ricollegare il cavo d'alimentazione.
10.Gettare via la vecchia lampadina avvolta nel cappuccio di protezionee nell'involucro di cartone della lampadina di ricambio.
11.Controllare che il fascio delle luci dei proiettori sia correttamenteorientato.
G270A02HP
8. Premere sulla molla per rimuovere la lampadina dal proiettore.
!AVVERTENZA:
Le lampadine alogene contengono un gas sotto pressione: rompendosi, le schegge di vetropossono venire scagliate intorno. Per questa ragione si consiglia l'uso di occhiali protettivi. Tenetele lampadine fuori dalla portata dei bambini. G270A03O
G270A01HP
6. Ruotare il coperchio di plastica in senso antiorario e rimuoverlo.
7. Scollegare il cavo d'alimentazione dal portalampada nella parte posteriore del proiettore.

6
MANUTENZIONE "FAI-DA-TE"
33
1) Altezza da terra dell'orizzontale Anabbaglianti : 894 mm Abbaglianti : 839 mm
2) Distanza tra le due verticali Anabbaglianti : 1.316 mm Abbaglianti : 1.076 mm
Quindi, per regolare il fascio di luci degli anabbaglianti, tracciare una linea parallela a 38mm al di sotto dell'orizzontale; oppure, per regolareil fascio di luci degli abbaglianti, tracciare una linea parallela a 21 mm al di sotto dell'orizzontale.
7. Regolare quindi il fascio di luce di ciascun anabbagliante, facendo combaciare la linea che delimita il contorno del fascio luminoso con lalinea parallela (utilizzare un cacciavite per viti con taglio a croce) - ORIENTAMENTO VERTICALE
8. Regolare poi il fascio di luce di
ciascun anabbagliante facendocombaciare la linea che delimita il contorno del fascio luminoso con la verticale (utilizzare un cacciaviteper viti con taglio a croce) - Orientamento orizzontale.

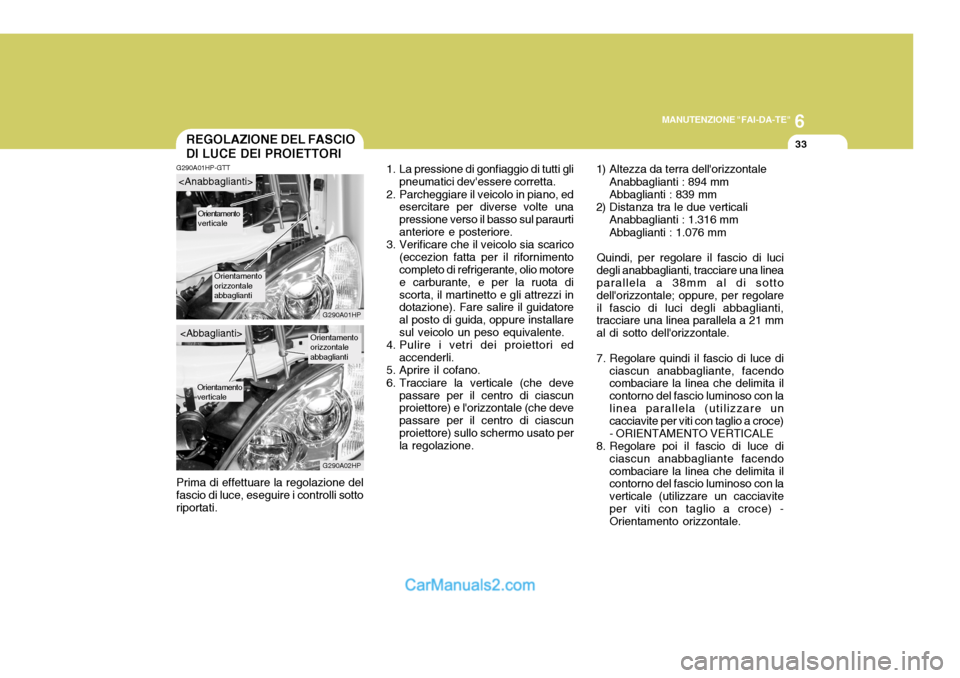

G290A01HP-GTT Prima di effettuare la regolazione del fascio di luce, eseguire i controlli sotto riportati.REGOLAZIONE DEL FASCIO DI LUCE DEI PROIETTORI
G290A01HP G290A02HP


Orientamento verticale
Orientamento orizzontaleabbaglianti
Orientamento verticale
1. La pressione di gonfiaggio di tutti gli
pneumatici dev'essere corretta.
2. Parcheggiare il veicolo in piano, ed esercitare per diverse volte una pressione verso il basso sul paraurtianteriore e posteriore.
3. Verificare che il veicolo sia scarico (eccezion fatta per il rifornimento completo di refrigerante, olio motore e carburante, e per la ruota discorta, il martinetto e gli attrezzi in dotazione). Fare salire il guidatore al posto di guida, oppure installaresul veicolo un peso equivalente.
4. Pulire i vetri dei proiettori ed accenderli.
5. Aprire il cofano.
6. Tracciare la verticale (che deve passare per il centro di ciascun proiettore) e l'orizzontale (che deve passare per il centro di ciascunproiettore) sullo schermo usato per la regolazione.
Orientamento orizzontaleabbaglianti

6 MANUTENZIONE "FAI-DA-TE"
34

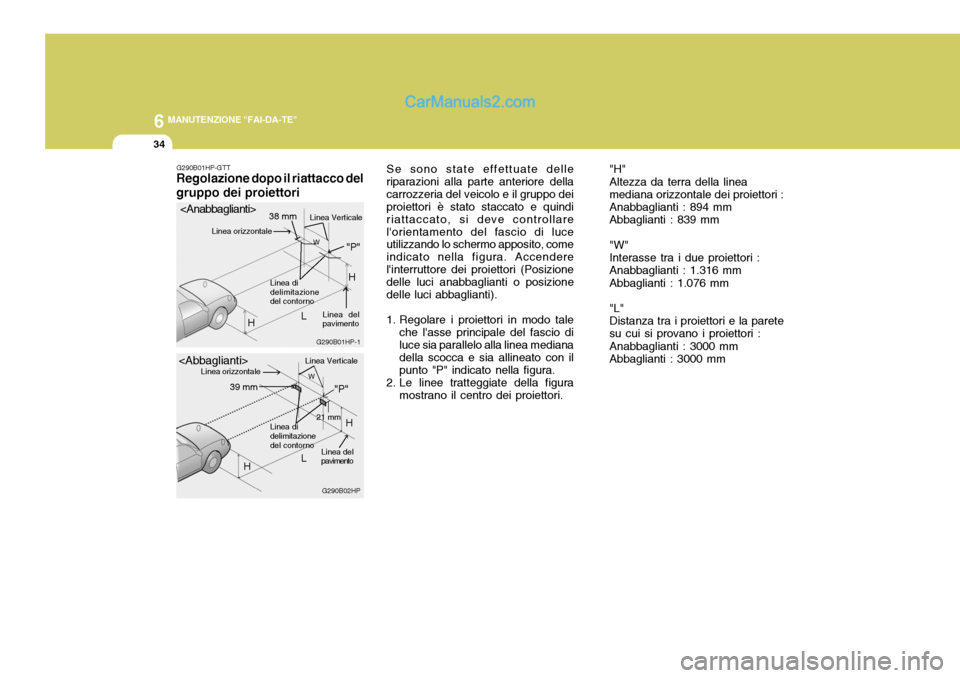

Se sono state effettuate delle riparazioni alla parte anteriore dellacarrozzeria del veicolo e il gruppo dei proiettori è stato staccato e quindi riattaccato, si deve controllarel'orientamento del fascio di luce utilizzando lo schermo apposito, come indicato nella figura. Accenderel'interruttore dei proiettori (Posizione delle luci anabbaglianti o posizione delle luci abbaglianti).
1. Regolare i proiettori in modo tale che l'asse principale del fascio di luce sia parallelo alla linea mediana della scocca e sia allineato con ilpunto "P" indicato nella figura.
2. Le linee tratteggiate della figura mostrano il centro dei proiettori.
G290B01HP-GTT
Regolazione dopo il riattacco del gruppo dei proiettori
G290B02HP
G290B01HP-1
L
W
H Linea di delimitazione del contorno
"P"
Linea Verticale
Linea orizzontale
Linea del pavimento
21 mm
L W
Linea di delimitazione
del contorno
Linea delpavimento
"P"
Linea orizzontale
Linea Verticale38 mm
39 mm

H
HH
"H" Altezza da terra della linea mediana orizzontale dei proiettori : Anabbaglianti : 894 mm Abbaglianti : 839 mm "W" Interasse tra i due proiettori : Anabbaglianti : 1.316 mm Abbaglianti : 1.076 mm "L" Distanza tra i proiettori e la paretesu cui si provano i proiettori : Anabbaglianti : 3000 mm Abbaglianti : 3000 mm

6
MANUTENZIONE "FAI-DA-TE"

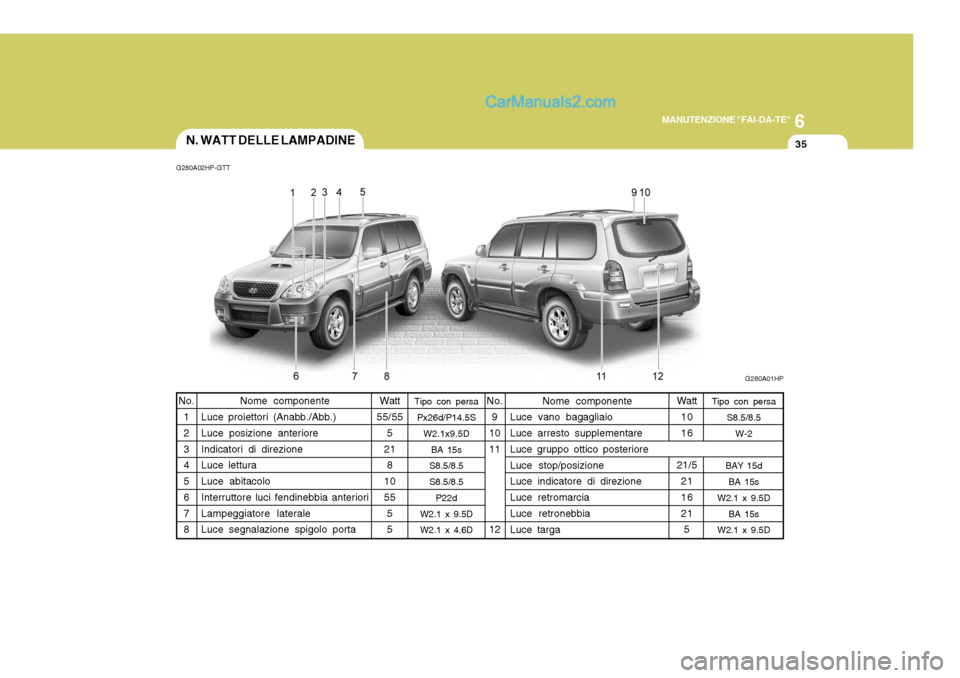

35N. WATT DELLE LAMPADINE
Watt
55/55 5
21 8
10 55 55
Nome componente
Luce proiettori (Anabb./Abb.)Luce posizione anteriore Indicatori di direzione Luce lettura Luce abitacolo Interruttore luci fendinebbia anteriori Lampeggiatore laterale Luce segnalazione spigolo porta Watt
1016
21/5 2116 215
No.
9
1011 12 Nome componente
Luce vano bagagliaio Luce arresto supplementare Luce gruppo ottico posteriore Luce stop/posizione Luce indicatore di direzione Luce retromarcia Luce retronebbia Luce targa
No.
1 2 3 4 5 6 7 8
G280A02HP-GTT
G280A01HP
Tipo con persa S8.5/8.5W-2
BAY 15d BA 15s
W2.1 x 9.5D
BA 15s
W2.1 x 9.5D
Tipo con persa
Px26d/P14.5S W2.1x9.5D
BA 15s
S8.5/8.5 S8.5/8.5 P22d
W2.1 x 9.5D W2.1 x 4.6D

6 MANUTENZIONE "FAI-DA-TE"
36
100A
120A (DIESEL)
140A ( BENZINA)
50A 30A - -
20A 10A 15A -
10A10A
NO.1
NO. 2
NO. 3 NO.4
NO.5
NO.6
NO. 7
NO. 8
NO. 9
NO. 10
NO. 11
NO. 12
COLLEG-
AMENTOFUSIBLE
FUSI-BLE
DESCRIZIONE

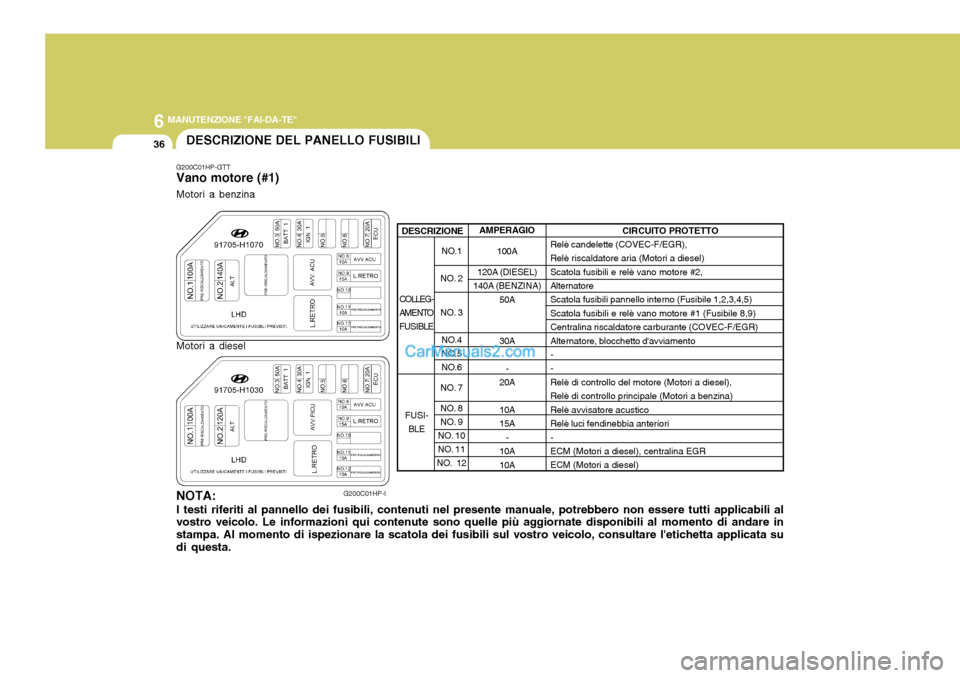

G200C01HP-GTT Vano motore (#1)
G200C01HP-I
NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale, potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sul vostro veicolo, consultare l'etichetta applicata sudi questa. Relè candelette (COVEC-F/EGR), Relè riscaldatore aria (Motori a diesel)Scatola fusibili e relè vano motore #2,Alternatore Scatola fusibili pannello interno (Fusibile 1,2,3,4,5) Scatola fusibili e relè vano motore #1 (Fusibile 8,9)Centralina riscaldatore carburante (COVEC-F/EGR)Alternatore, blocchetto d'avviamento- - Relè di controllo del motore (Motori a diesel),Relè di controllo principale (Motori a benzina)Relè avvisatore acusticoRelè luci fendinebbia anteriori- ECM (Motori a diesel), centralina EGR ECM (Motori a diesel)
DESCRIZIONE DEL PANELLO FUSIBILI
Motori a benzina Motori a diesel AMPERAGIO
CIRCUITO PROTETTO

6
MANUTENZIONE "FAI-DA-TE"
37
NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale, potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare instampa. Al momento di ispezionare la scatola dei fusibili sul vostro veicolo, consultare l'etichetta applicata su di questa.
G200D01HP-GTT

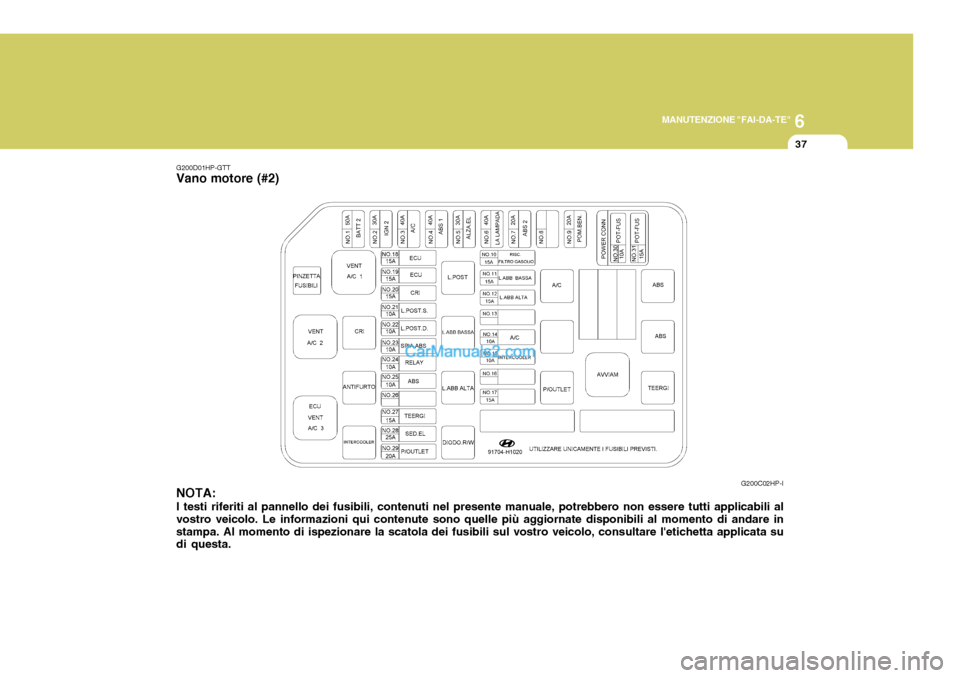

Vano motore (#2)
G200C02HP-I

6 MANUTENZIONE "FAI-DA-TE"
38

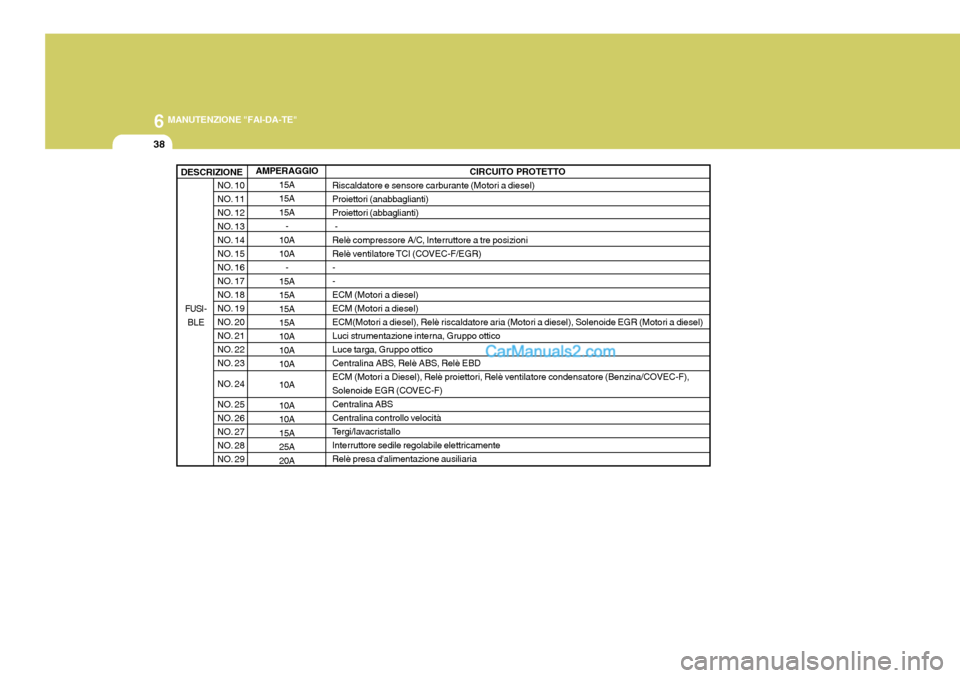

FUSI -BLE AMPERAGGIO
15A 15A15A-
10A 10A
-
15A 15A15A15A 10A 10A10A 10A 10A 10A15A25A20A
NO. 10
NO. 11
NO. 12
NO. 13
NO. 14
NO. 15
NO. 16
NO. 17
NO. 18
NO. 19
NO. 20
NO. 21
NO. 22
NO. 23
NO. 24
NO. 25
NO. 26
NO. 27
NO. 28
NO. 29
DESCRIZIONE
CIRCUITO PROTETTO
Riscaldatore e sensore carburante (Motori a diesel)
Proiettori (anabbaglianti)
Proiettori (abbaglianti) -
Relè compressore A/C, Interruttore a tre posizioni
Relè ventilatore TCI (COVEC-F/EGR)--ECM (Motori a diesel)ECM (Motori a diesel)
ECM(Motori a diesel), Relè riscaldatore aria (Motori a diesel), Solenoide EGR (Motori a diesel)
Luci strumentazione interna, Gruppo otticoLuce targa, Gruppo ottico
Centralina ABS, Relè ABS, Relè EBD
ECM (Motori a Diesel), Relè proiettori, Relè ventilatore condensatore (Benzina/COVEC-F),
Solenoide EGR (COVEC-F)
Centralina ABS
Centralina controllo velocità
Tergi/lavacristallo
Interruttore sedile regolabile elettricamente
Relè presa d'alimentazione ausiliaria
