2006 Hyundai Terracan Manuale del proprietario (in Italian)

1CARATTERISTICHE DELLA VETTURA

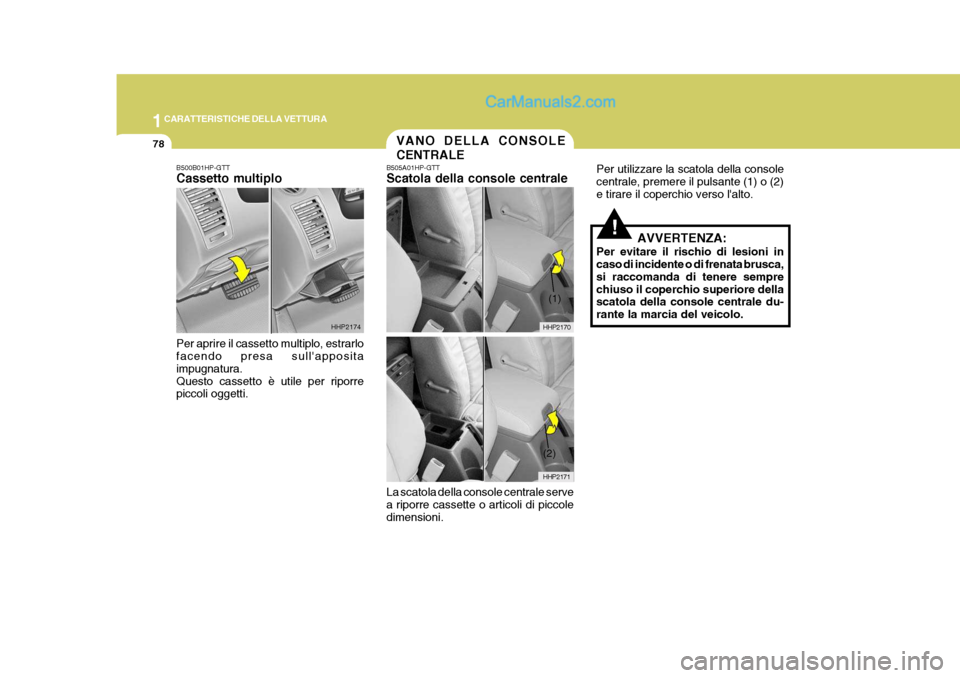

78VANO DELLA CONSOLE CENTRALE
HHP2170
HHP2171
(2)
(1)
B500B01HP-GTT Cassetto multiplo Per aprire il cassetto multiplo, estrarlo facendo presa sull'apposita impugnatura.Questo cassetto è utile per riporre piccoli oggetti. HHP2174B505A01HP-GTT Scatola della console centrale La scatola della console centrale serve a riporre cassette o articoli di piccoledimensioni. Per utilizzare la scatola della consolecentrale, premere il pulsante (1) o (2)e tirare il coperchio verso l'alto.
!AVVERTENZA:
Per evitare il rischio di lesioni in caso di incidente o di frenata brusca, si raccomanda di tenere semprechiuso il coperchio superiore della scatola della console centrale du- rante la marcia del veicolo.

1
CARATTERISTICHE DELLA VETTURA

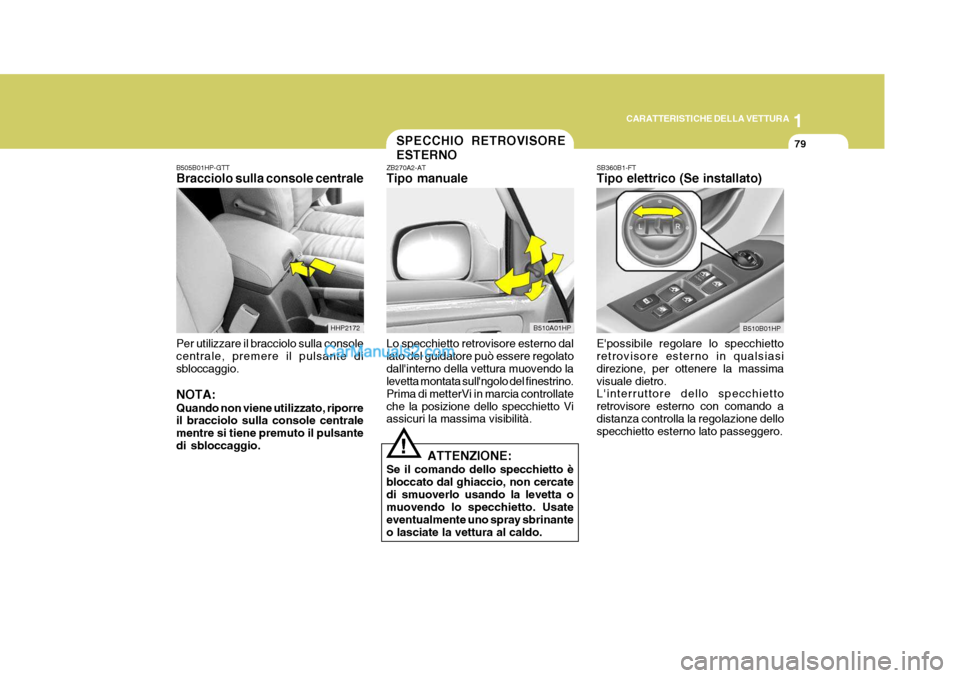

79SPECCHIO RETROVISORE ESTERNO
B505B01HP-GTT Bracciolo sulla console centrale Per utilizzare il bracciolo sulla console centrale, premere il pulsante di sbloccaggio. NOTA: Quando non viene utilizzato, riporre il bracciolo sulla console centrale mentre si tiene premuto il pulsantedi sbloccaggio.
HHP2172 ZB270A2-AT Tipo manuale Lo specchietto retrovisore esterno dal lato del guidatore può essere regolatodall'interno della vettura muovendo la levetta montata sull'ngolo del finestrino. Prima di metterVi in marcia controllateche la posizione dello specchietto Vi assicuri la massima visibilità.B510A01HP
ATTENZIONE:
Se il comando dello specchietto è bloccato dal ghiaccio, non cercatedi smuoverlo usando la levetta o muovendo lo specchietto. Usate eventualmente uno spray sbrinanteo lasciate la vettura al caldo.
! SB360B1-FT Tipo elettrico (Se installato) E'possibile regolare lo specchietto retrovisore esterno in qualsiasi direzione, per ottenere la massimavisuale dietro. L'interruttore dello specchietto retrovisore esterno con comando adistanza controlla la regolazione dello specchietto esterno lato passeggero.
B510B01HP

1CARATTERISTICHE DELLA VETTURA
80
HHP2119
Tipo A
Tipo B!

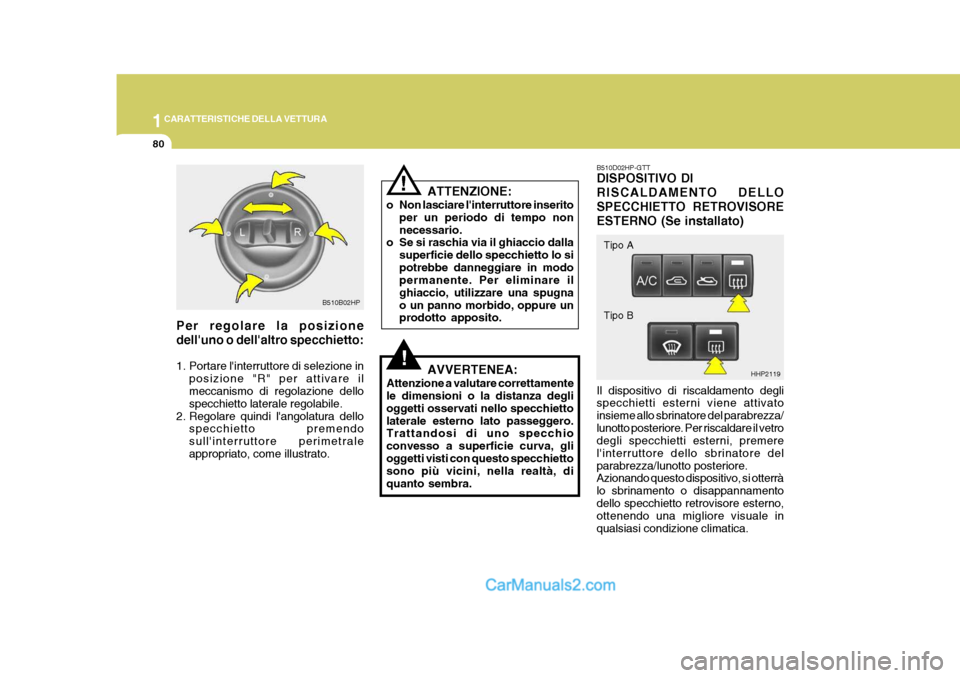

B510D02HP-GTT DISPOSITIVO DI RISCALDAMENTO DELLOSPECCHIETTO RETROVISOREESTERNO (Se installato) Il dispositivo di riscaldamento degli specchietti esterni viene attivato insieme allo sbrinatore del parabrezza/lunotto posteriore. Per riscaldare il vetro degli specchietti esterni, premere l'interruttore dello sbrinatore delparabrezza/lunotto posteriore. Azionando questo dispositivo, si otterrà lo sbrinamento o disappannamentodello specchietto retrovisore esterno, ottenendo una migliore visuale in qualsiasi condizione climatica.
!
Per regolare la posizione dell'uno o dell'altro specchietto:
1. Portare l'interruttore di selezione in posizione "R" per attivare il meccanismo di regolazione dello specchietto laterale regolabile.
2. Regolare quindi l'angolatura dello specchietto premendosull'interruttore perimetraleappropriato, come illustrato. ATTENZIONE:
o Non lasciare l'interruttore inserito per un periodo di tempo nonnecessario.
o Se si raschia via il ghiaccio dalla
superficie dello specchietto lo sipotrebbe danneggiare in modo permanente. Per eliminare il ghiaccio, utilizzare una spugnao un panno morbido, oppure un prodotto apposito.
B510B02HP
AVVERTENEA:
Attenzione a valutare correttamente le dimensioni o la distanza degli oggetti osservati nello specchiettolaterale esterno lato passeggero. Trattandosi di uno specchio convesso a superficie curva, glioggetti visti con questo specchietto sono più vicini, nella realtà, di quanto sembra.

1
CARATTERISTICHE DELLA VETTURA
81
!

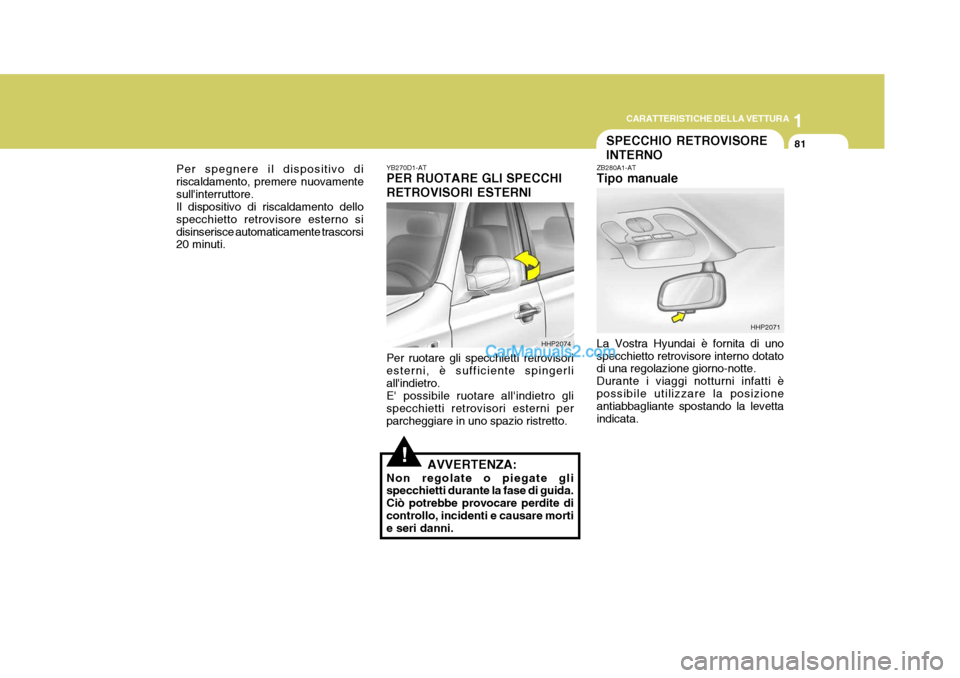

Per spegnere il dispositivo di riscaldamento, premere nuovamentesull'interruttore. Il dispositivo di riscaldamento dello specchietto retrovisore esterno sidisinserisce automaticamente trascorsi 20 minuti. YB270D1-AT PER RUOTARE GLI SPECCHI RETROVISORI ESTERNI Per ruotare gli specchietti retrovisori esterni, è sufficiente spingerliall'indietro. E' possibile ruotare all'indietro gli specchietti retrovisori esterni perparcheggiare in uno spazio ristretto.
AVVERTENZA:
Non regolate o piegate gli specchietti durante la fase di guida. Ciò potrebbe provocare perdite dicontrollo, incidenti e causare morti e seri danni.
HHP2074
HHP2071
SPECCHIO RETROVISORE INTERNO
ZB280A1-AT Tipo manuale La Vostra Hyundai è fornita di uno specchietto retrovisore interno dotato di una regolazione giorno-notte. Durante i viaggi notturni infatti èpossibile utilizzare la posizione antiabbagliante spostando la levetta indicata.

1CARATTERISTICHE DELLA VETTURA

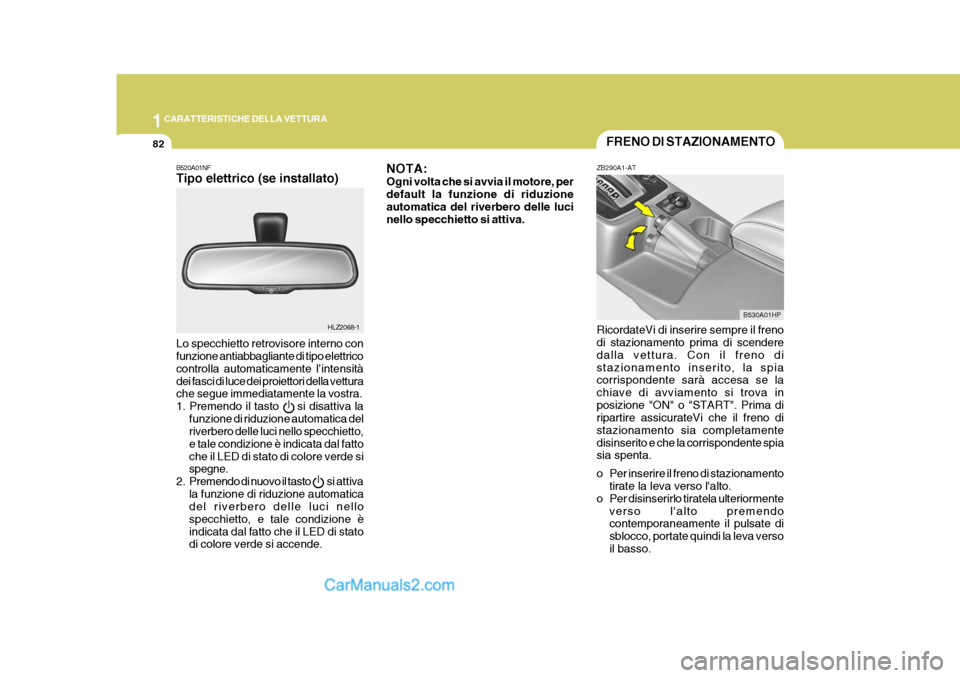

82FRENO DI STAZIONAMENTO
HLZ2068-1 B530A01HP
B520A01NF Tipo elettrico (se installato) Lo specchietto retrovisore interno con funzione antiabbagliante di tipo elettrico controlla automaticamente l’intensitàdei fasci di luce dei proiettori della vettura che segue immediatamente la vostra. 1. Premendo il tasto si disattiva la
funzione di riduzione automatica del riverbero delle luci nello specchietto, e tale condizione è indicata dal fattoche il LED di stato di colore verde si spegne.
2. Premendo di nuovo il tasto si attiva
la funzione di riduzione automaticadel riverbero delle luci nello specchietto, e tale condizione èindicata dal fatto che il LED di stato di colore verde si accende. ZB290A1-AT RicordateVi di inserire sempre il freno di stazionamento prima di scendere dalla vettura. Con il freno distazionamento inserito, la spia corrispondente sarà accesa se la chiave di avviamento si trova inposizione "ON" o "START". Prima di ripartire assicurateVi che il freno di stazionamento sia completamentedisinserito e che la corrispondente spia sia spenta.
o Per inserire il freno di stazionamento
tirate la leva verso l'alto.
o Per disinserirlo tiratela ulteriormente verso l'alto premendo contemporaneamente il pulsate di sblocco, portate quindi la leva versoil basso.
NOTA:Ogni volta che si avvia il motore, perdefault la funzione di riduzione automatica del riverbero delle luci nello specchietto si attiva.

1
CARATTERISTICHE DELLA VETTURA
83
!
B540A01FC-ATT
AVVERTENZA:

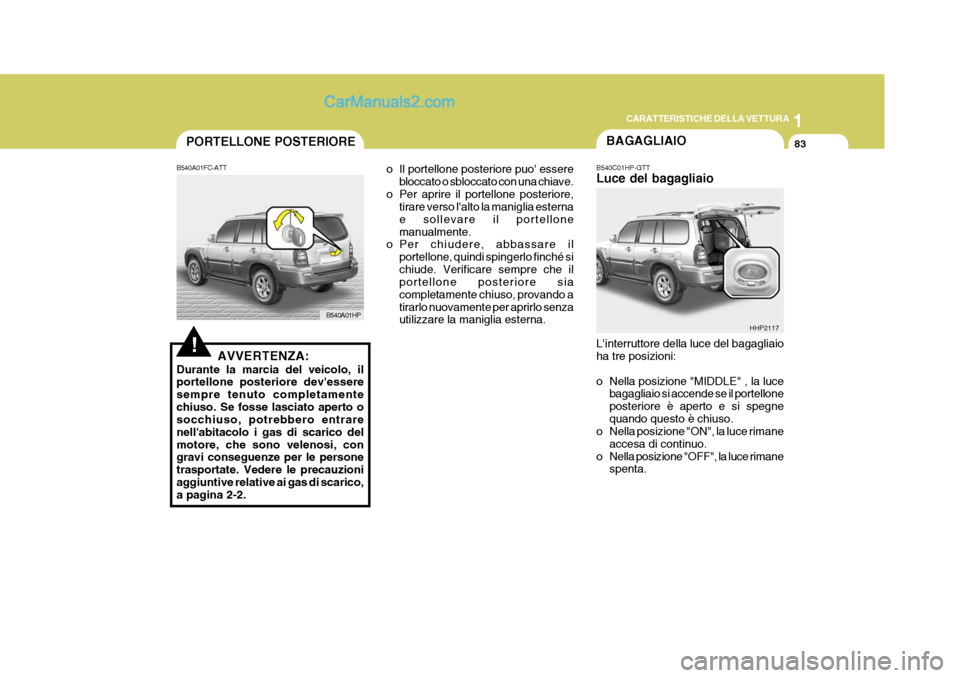

Durante la marcia del veicolo, il portellone posteriore dev'essere sempre tenuto completamentechiuso. Se fosse lasciato aperto o socchiuso, potrebbero entrare nell'abitacolo i gas di scarico delmotore, che sono velenosi, con gravi conseguenze per le persone trasportate. Vedere le precauzioniaggiuntive relative ai gas di scarico, a pagina 2-2. o Il portellone posteriore puo' essere
bloccato o sbloccato con una chiave.
o Per aprire il portellone posteriore, tirare verso l'alto la maniglia esterna e sollevare il portellonemanualmente.
o Per chiudere, abbassare il
portellone, quindi spingerlo finché sichiude. Verificare sempre che il portellone posteriore sia completamente chiuso, provando atirarlo nuovamente per aprirlo senza utilizzare la maniglia esterna.
PORTELLONE POSTERIORE
B540A01HP
B540C01HP-GTT Luce del bagagliaio L'interruttore della luce del bagagliaio ha tre posizioni:
o Nella posizione "MIDDLE" , la lucebagagliaio si accende se il portellone posteriore è aperto e si spegnequando questo è chiuso.
o Nella posizione "ON", la luce rimane
accesa di continuo.
o Nella posizione "OFF", la luce rimane spenta.
BAGAGLIAIO
HHP2117

1CARATTERISTICHE DELLA VETTURA

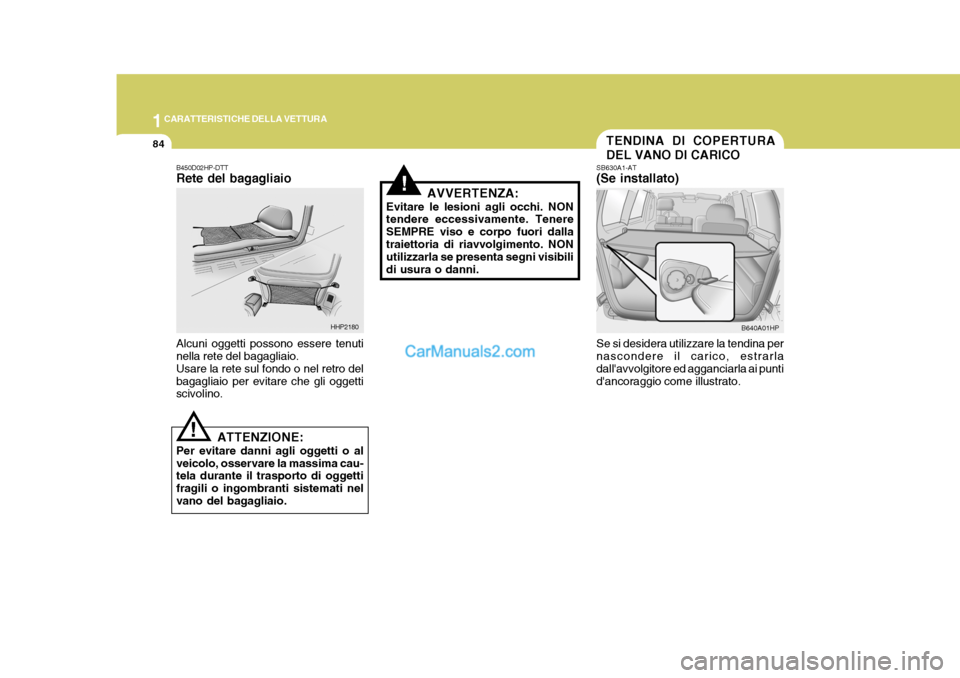

84TENDINA DI COPERTURA DEL VANO DI CARICO
SB630A1-AT (Se installato) Se si desidera utilizzare la tendina per nascondere il carico, estrarla dall'avvolgitore ed agganciarla ai puntid'ancoraggio come illustrato.
!AVVERTENZA:
Evitare le lesioni agli occhi. NON tendere eccessivamente. Tenere SEMPRE viso e corpo fuori dallatraiettoria di riavvolgimento. NON utilizzarla se presenta segni visibili di usura o danni.
B640A01HP
!
B450D02HP-DTT Rete del bagagliaio Alcuni oggetti possono essere tenuti nella rete del bagagliaio. Usare la rete sul fondo o nel retro delbagagliaio per evitare che gli oggetti scivolino.
ATTENZIONE:
Per evitare danni agli oggetti o al veicolo, osservare la massima cau- tela durante il trasporto di oggetti fragili o ingombranti sistemati nelvano del bagagliaio.
HHP2180

1
CARATTERISTICHE DELLA VETTURA

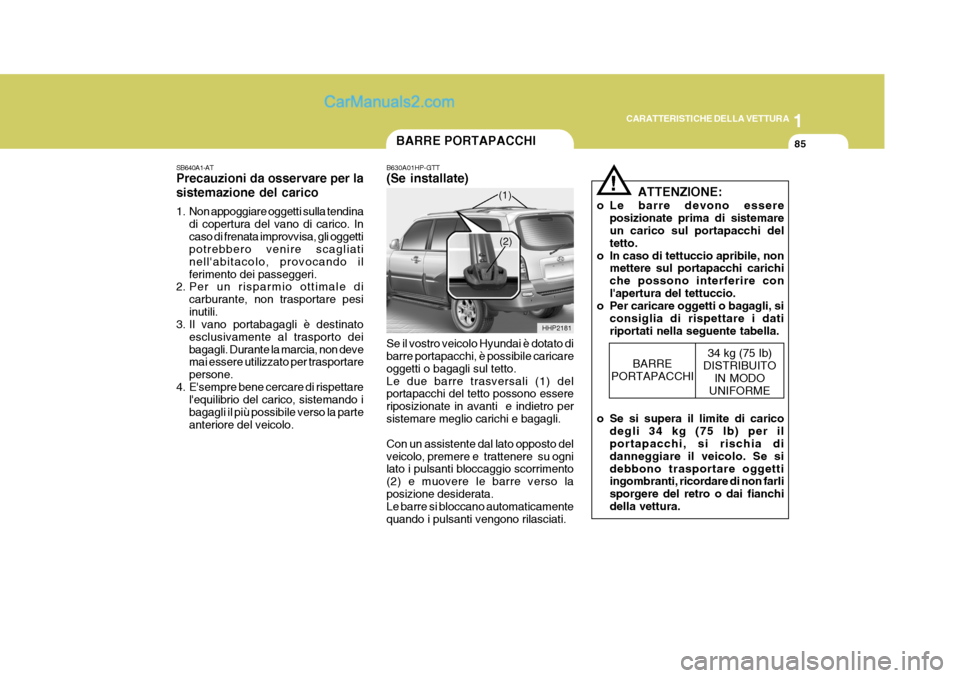

85BARRE PORTAPACCHI
HHP2181
(2)
SB640A1-AT Precauzioni da osservare per la sistemazione del carico
1. Non appoggiare oggetti sulla tendina
di copertura del vano di carico. In caso di frenata improvvisa, gli oggetti potrebbero venire scagliati nell'abitacolo, provocando ilferimento dei passeggeri.
2. Per un risparmio ottimale di
carburante, non trasportare pesiinutili.
3. Il vano portabagagli è destinato
esclusivamente al trasporto deibagagli. Durante la marcia, non deve mai essere utilizzato per trasportare persone.
4. E'sempre bene cercare di rispettare l'equilibrio del carico, sistemando ibagagli il più possibile verso la parteanteriore del veicolo. B630A01HP-GTT (Se installate) Se il vostro veicolo Hyundai è dotato di barre portapacchi, è possibile caricare oggetti o bagagli sul tetto.Le due barre trasversali (1) del portapacchi del tetto possono essere riposizionate in avanti e indietro persistemare meglio carichi e bagagli. Con un assistente dal lato opposto del veicolo, premere e trattenere su ogni lato i pulsanti bloccaggio scorrimento (2) e muovere le barre verso laposizione desiderata. Le barre si bloccano automaticamente quando i pulsanti vengono rilasciati.(1)
!
ATTENZIONE:
o Le barre devono essere posizionate prima di sistemare un carico sul portapacchi del tetto.
o In caso di tettuccio apribile, non mettere sul portapacchi carichiche possono interferire conl'apertura del tettuccio.
o Per caricare oggetti o bagagli, si
consiglia di rispettare i datiriportati nella seguente tabella.
o Se si supera il limite di carico degli 34 kg (75 lb) per il portapacchi, si rischia di danneggiare il veicolo. Se sidebbono trasportare oggetti ingombranti, ricordare di non farli sporgere del retro o dai fianchidella vettura.
BARRE
PORTAPACCHI 34 kg (75 Ib)
DISTRIBUITO IN MODO
UNIFORME
