2006 Hyundai Terracan Manuale del proprietario (in Italian)

1CARATTERISTICHE DELLA VETTURA

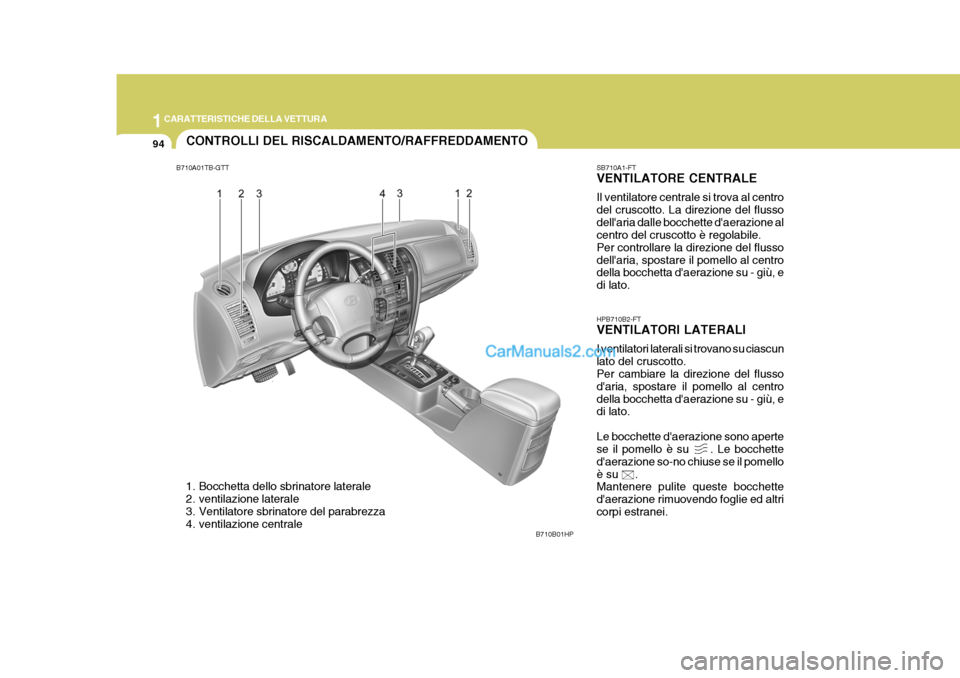

94CONTROLLI DEL RISCALDAMENTO/RAFFREDDAMENTO
B710B01HP
B710A01TB-GTT
1. Bocchetta dello sbrinatore laterale
2. ventilazione laterale
3. Ventilatore sbrinatore del parabrezza
4. ventilazione centrale SB710A1-FT VENTILATORE CENTRALE Il ventilatore centrale si trova al centro del cruscotto. La direzione del flussodell'aria dalle bocchette d'aerazione al centro del cruscotto è regolabile. Per controllare la direzione del flussodell'aria, spostare il pomello al centro della bocchetta d'aerazione su - giù, e di lato. HPB710B2-FT VENTILATORI LATERALI I ventilatori laterali si trovano su ciascun lato del cruscotto. Per cambiare la direzione del flusso d'aria, spostare il pomello al centrodella bocchetta d'aerazione su - giù, e di lato. Le bocchette d'aerazione sono aperte se il pomello è su . Le bocchette d'aerazione so-no chiuse se il pomelloè su . Mantenere pulite queste bocchette d'aerazione rimuovendo foglie ed altricorpi estranei.

1
CARATTERISTICHE DELLA VETTURA
95
B670A01HP
HHP2123

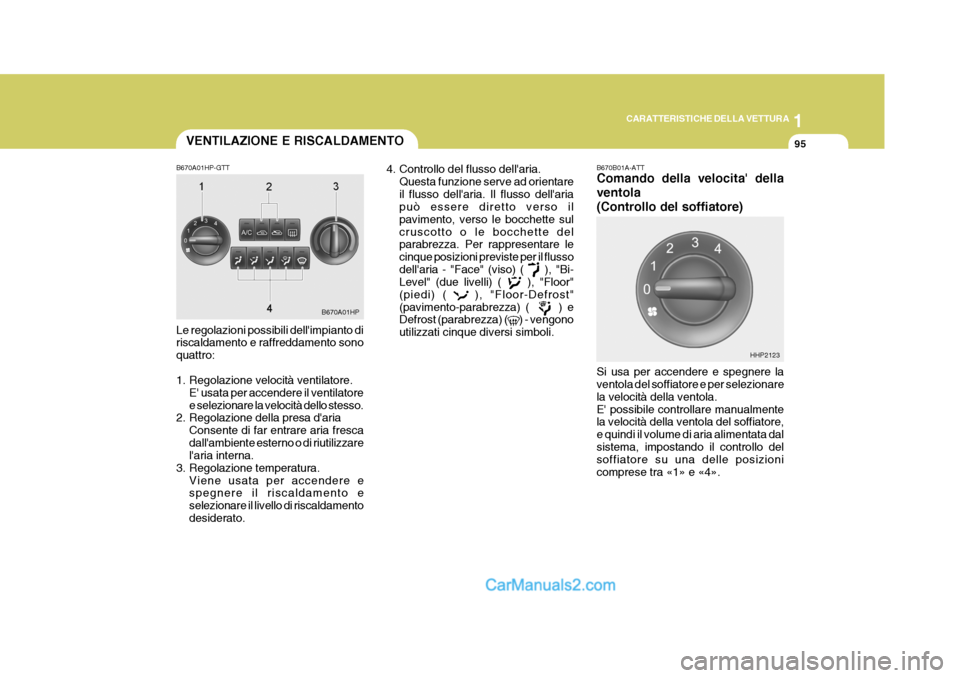

VENTILAZIONE E RISCALDAMENTO
B670A01HP-GTT Le regolazioni possibili dell'impianto di riscaldamento e raffreddamento sono quattro:
1. Regolazione velocità ventilatore. E' usata per accendere il ventilatore e selezionare la velocità dello stesso.
2. Regolazione della presa d'aria
Consente di far entrare aria frescadall'ambiente esterno o di riutilizzare l'aria interna.
3. Regolazione temperatura. Viene usata per accendere espegnere il riscaldamento e selezionare il livello di riscaldamentodesiderato. 4. Controllo del flusso dell'aria.
Questa funzione serve ad orientareil flusso dell'aria. Il flusso dell'aria può essere diretto verso il pavimento, verso le bocchette sulcruscotto o le bocchette del parabrezza. Per rappresentare le cinque posizioni previste per il flussodell'aria - "Face" (viso) ( ), "Bi- Level" (due livelli) ( ), "Floor" (piedi) ( ), "Floor-Defrost"(pavimento-parabrezza) ( ) e Defrost (parabrezza) ( ) - vengono utilizzati cinque diversi simboli. B670B01A-ATT Comando della velocita' della ventola(Controllo del soffiatore) Si usa per accendere e spegnere la ventola del soffiatore e per selezionare la velocità della ventola.E' possibile controllare manualmente la velocità della ventola del soffiatore, e quindi il volume di aria alimentata dalsistema, impostando il controllo del soffiatore su una delle posizioni comprese tra «1» e «4».

1CARATTERISTICHE DELLA VETTURA
96
HHP2125HHP2126

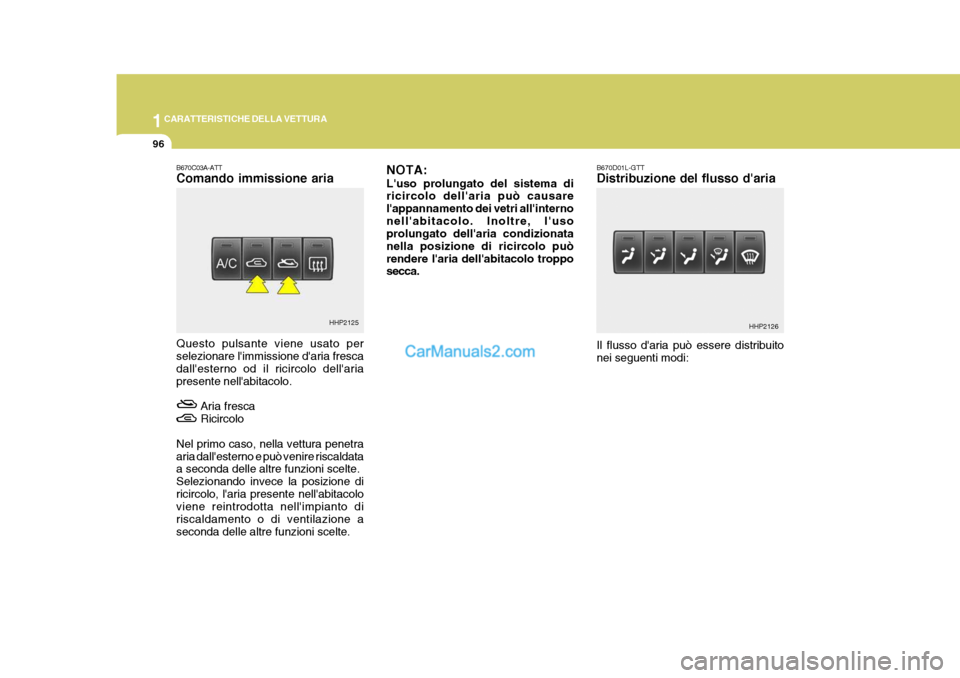

B670C03A-ATT Comando immissione aria
NOTA: L'uso prolungato del sistema di ricircolo dell'aria può causare l'appannamento dei vetri all'internonell'abitacolo. Inoltre, l'uso prolungato dell'aria condizionata nella posizione di ricircolo puòrendere l'aria dell'abitacolo troppo secca.
Questo pulsante viene usato perselezionare l'immissione d'aria fresca dall'esterno od il ricircolo dell'ariapresente nell'abitacolo. Aria frescaRicircolo
Nel primo caso, nella vettura penetraaria dall'esterno e può venire riscaldata a seconda delle altre funzioni scelte. Selezionando invece la posizione diricircolo, l'aria presente nell'abitacolo viene reintrodotta nell'impianto di riscaldamento o di ventilazione aseconda delle altre funzioni scelte. B670D01L-GTT Distribuzione del flusso d'aria Il flusso d'aria può essere distribuito nei seguenti modi:

1
CARATTERISTICHE DELLA VETTURA
97

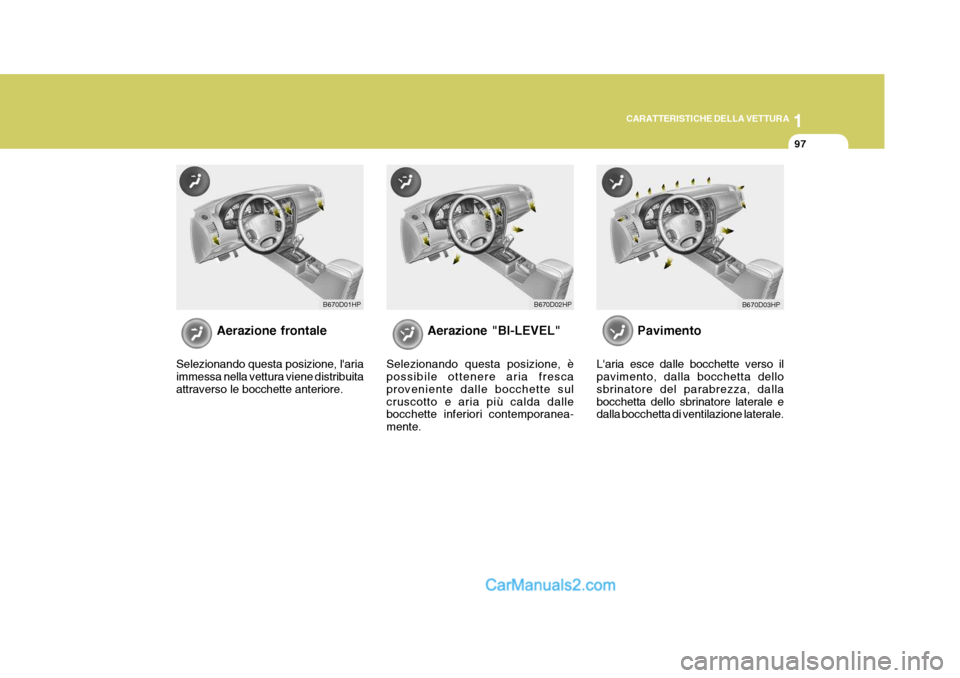

Aerazione frontale
Selezionando questa posizione, l'aria immessa nella vettura viene distribuita attraverso le bocchette anteriore. Aerazione "BI-LEVEL"
Selezionando questa posizione, è possibile ottenere aria fresca proveniente dalle bocchette sulcruscotto e aria più calda dalle bocchette inferiori contemporanea- mente. Pavimento
L'aria esce dalle bocchette verso il pavimento, dalla bocchetta dello sbrinatore del parabrezza, dallabocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale.
B670D01HP B670D02HP
B670D03HP

1CARATTERISTICHE DELLA VETTURA
98

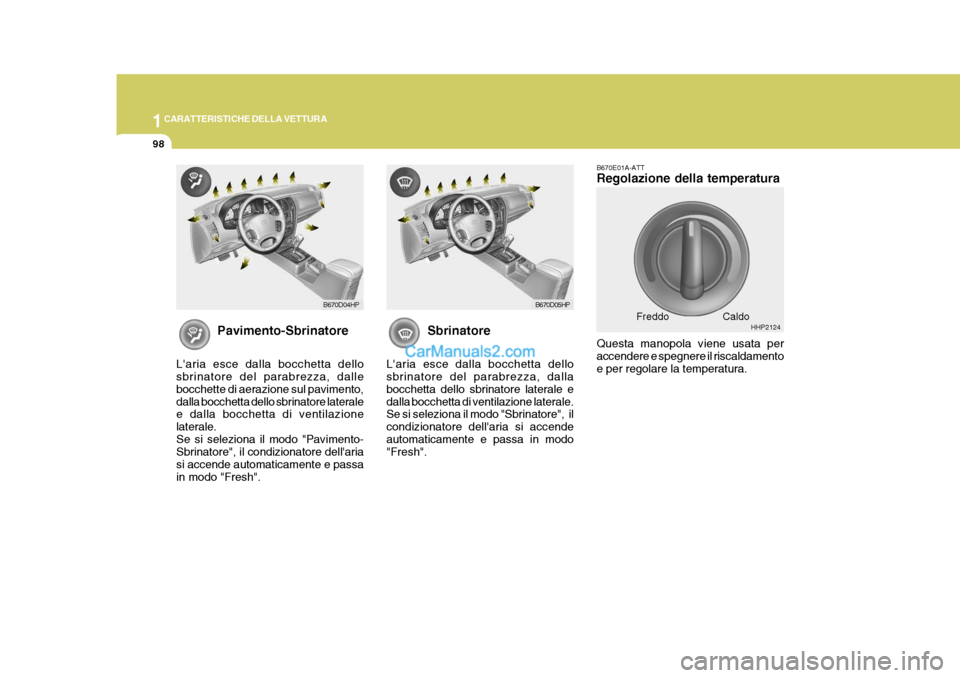

Pavimento-Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalle bocchette di aerazione sul pavimento,dalla bocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale.Se si seleziona il modo "Pavimento- Sbrinatore", il condizionatore dell'aria si accende automaticamente e passain modo "Fresh". Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale edalla bocchetta di ventilazione laterale. Se si seleziona il modo "Sbrinatore", il condizionatore dell'aria si accendeautomaticamente e passa in modo "Fresh". B670E01A-ATT Regolazione della temperatura Questa manopola viene usata per accendere e spegnere il riscaldamento e per regolare la temperatura.
Freddo
B670D04HP
B670D05HP
HHP2124
Caldo

1
CARATTERISTICHE DELLA VETTURA

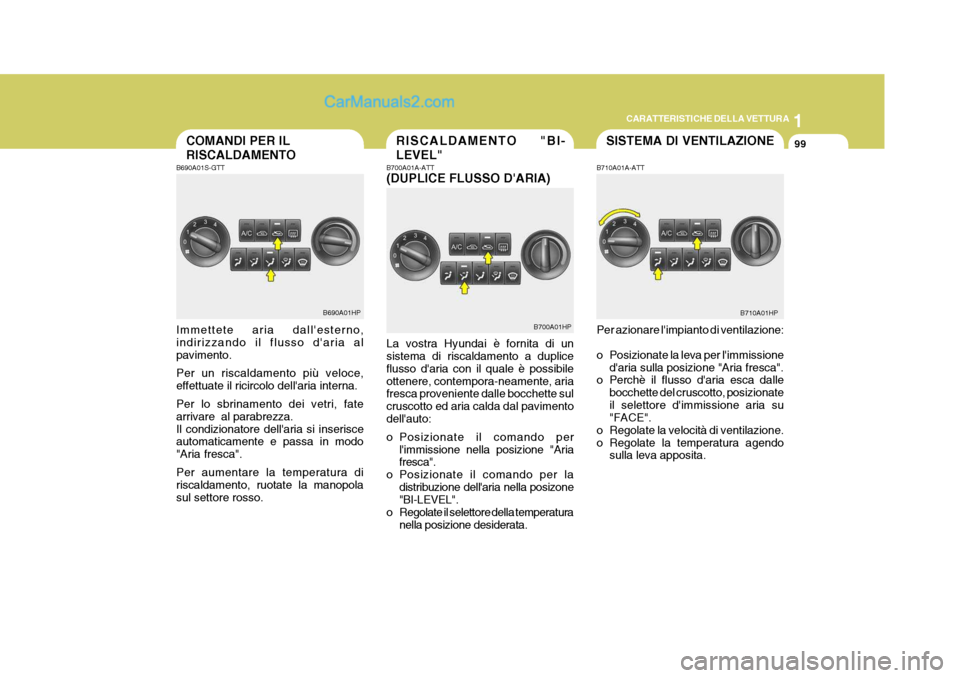

99SISTEMA DI VENTILAZIONECOMANDI PER IL RISCALDAMENTO
B690A01HP B700A01HP
RISCALDAMENTO "BI-LEVEL"
B710A01HP
B690A01S-GTT Immettete aria dall'esterno, indirizzando il flusso d'aria al pavimento. Per un riscaldamento più veloce, effettuate il ricircolo dell'aria interna. Per lo sbrinamento dei vetri, fate arrivare al parabrezza.Il condizionatore dell'aria si inserisce automaticamente e passa in modo "Aria fresca". Per aumentare la temperatura di riscaldamento, ruotate la manopolasul settore rosso. B700A01A-ATT (DUPLICE FLUSSO D'ARIA) La vostra Hyundai è fornita di un sistema di riscaldamento a duplice flusso d'aria con il quale è possibileottenere, contempora-neamente, aria fresca proveniente dalle bocchette sul cruscotto ed aria calda dal pavimentodell'auto:
o Posizionate il comando per
l'immissione nella posizione "Aria fresca".
o Posizionate il comando per la distribuzione dell'aria nella posizone"BI-LEVEL".
o Regolate il selettore della temperatura nella posizione desiderata. B710A01A-ATT Per azionare l'impianto di ventilazione:
o Posizionate la leva per l'immissione
d'aria sulla posizione "Aria fresca".
o Perchè il flusso d'aria esca dalle
bocchette del cruscotto, posizionate il selettore d'immissione aria su "FACE".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita.

1CARATTERISTICHE DELLA VETTURA

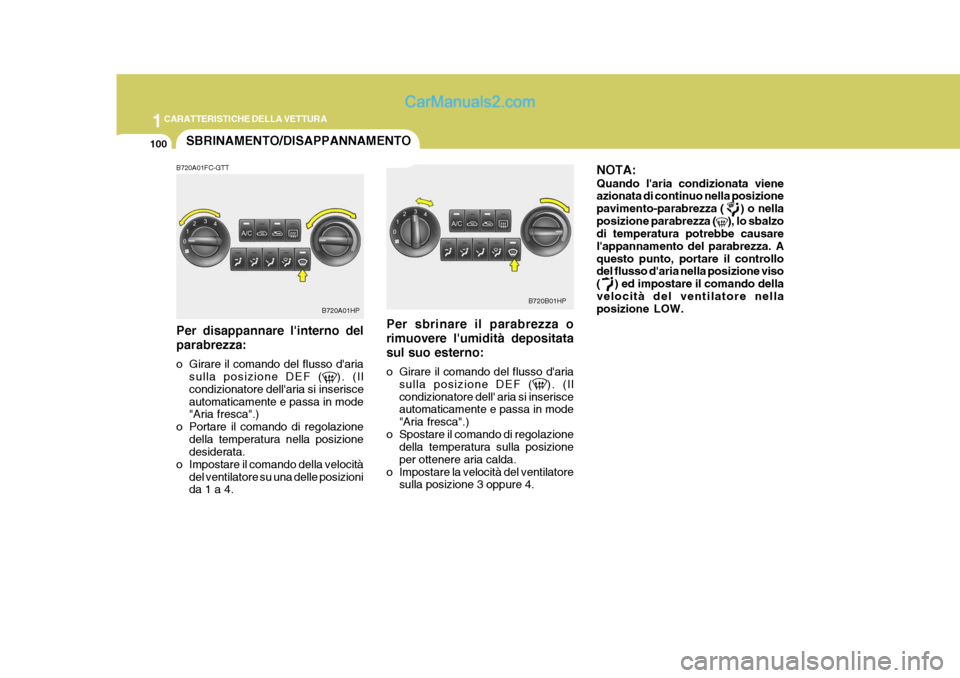

100SBRINAMENTO/DISAPPANNAMENTO
B720A01HP B720B01HP
B720A01FC-GTT Per disappannare l'interno del parabrezza:
o Girare il comando del flusso d'aria
sulla posizione DEF ( ). (Il condizionatore dell'aria si inserisceautomaticamente e passa in mode "Aria fresca".)
o Portare il comando di regolazione della temperatura nella posizionedesiderata.
o Impostare il comando della velocità del ventilatore su una delle posizionida 1 a 4. Per sbrinare il parabrezza o rimuovere l'umidità depositata sul suo esterno:
o Girare il comando del flusso d'aria
sulla posizione DEF ( ). (Il condizionatore dell' aria si inserisce automaticamente e passa in mode "Aria fresca".)
o Spostare il comando di regolazione della temperatura sulla posizioneper ottenere aria calda.
o Impostare la velocità del ventilatore sulla posizione 3 oppure 4. NOTA: Quando l'aria condizionata viene azionata di continuo nella posizione pavimento-parabrezza ( ) o nellaposizione parabrezza ( ), lo sbalzo di temperatura potrebbe causare l'appannamento del parabrezza. Aquesto punto, portare il controllo del flusso d'aria nella posizione viso ( ) ed impostare il comando dellavelocità del ventilatore nella posizione LOW.

1
CARATTERISTICHE DELLA VETTURA

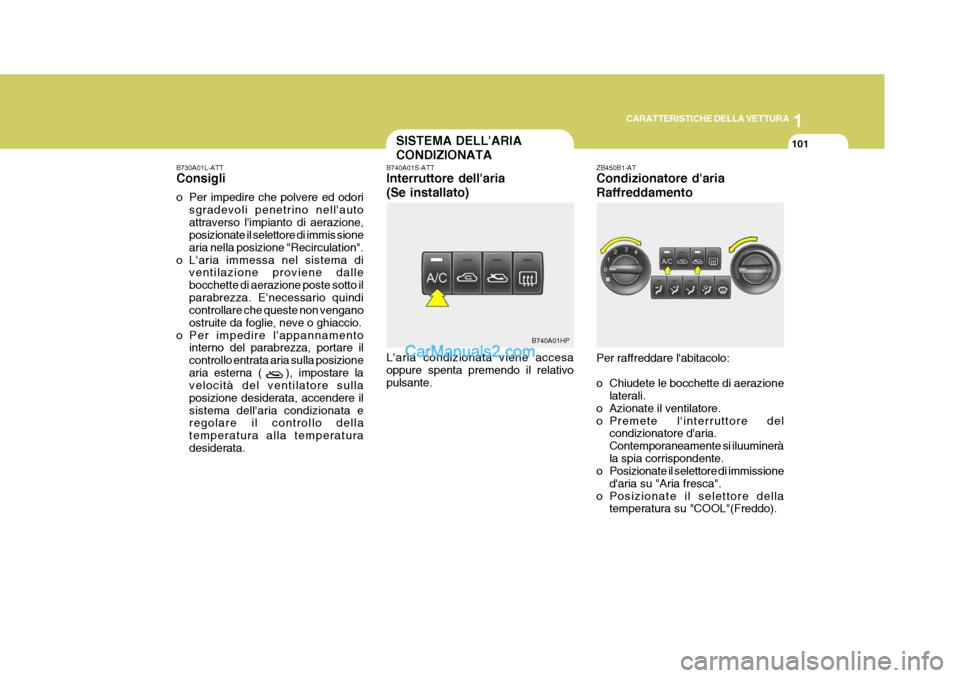

101SISTEMA DELL'ARIA CONDIZIONATA
B740A01S-ATT Interruttore dell'aria (Se installato) L'aria condizionata viene accesa oppure spenta premendo il relativopulsante. ZB450B1-AT Condizionatore d'aria Raffreddamento Per raffreddare l'abitacolo:
o Chiudete le bocchette di aerazione
laterali.
o Azionate il ventilatore.
o Premete l'interruttore del condizionatore d'aria.Contemporaneamente si iluumineràla spia corrispondente.
o Posizionate il selettore di immissione
d'aria su "Aria fresca".
o Posizionate il selettore della temperatura su "COOL"(Freddo).
B730A01L-ATT Consigli
o Per impedire che polvere ed odori
sgradevoli penetrino nell'auto attraverso l'impianto di aerazione, posizionate il selettore di immis sione aria nella posizione "Recirculation".
o L'aria immessa nel sistema di ventilazione proviene dallebocchette di aerazione poste sotto ilparabrezza. E'necessario quindi controllare che queste non vengano ostruite da foglie, neve o ghiaccio.
o Per impedire l'appannamento interno del parabrezza, portare ilcontrollo entrata aria sulla posizionearia esterna ( ), impostare la velocità del ventilatore sulla posizione desiderata, accendere ilsistema dell'aria condizionata e regolare il controllo della temperatura alla temperaturadesiderata.
B740A01HP
