2006 Hyundai Coupe Manuale del proprietario (in Italian)

8
INFORMAZIONI GENERALI
3
!
PNEUMATICI
I020A01A-ATT
INFORMAZIONI SUI PNEUMATICI
I pneumatici con cui è equipaggiata la
vostra nuova Hyundai sono stati scelti per darvi le migliori prestazioni in condizioni di guida normale. I030A02GK-ATT
PRESSIONE DEI PNEUMATICI
Sull'etichetta applicata sul pannello
del montante centrale lato conducente sono riportate le pressioni raccomandate per i pneumatici del vostro veicolo. Tali valori di pressione sono statiselezionati per offrire la combinazionepiù soddisfacente tra comodità di guida, usura dei pneumatici e stabilità in condizioni normali. Controllare lapressione dei pneumatici almeno una volta al mese. Mantenere sempre una pressione adeguata dei pneumatici,per i seguenti motivi:
- Se i pneumatici sono gonfiati ad
una pressione inferiore a quella raccomandata, si ha un'usurairregolare del battistrada e una scarsa manovrabilità del veicolo.
- Se i pneumatici sono gonfiati ad una pressione superiore a quellaraccomandata, si ha un aumento delle probabilità di danni provocatidagli urti, ed un'usura irregolare del battistrada. ATTENZIONE:
o RicordateVi di controllare la pressione dei pneumaticiquando questi sono freddi; in caso contrario, si otterrà unapressione maggiore.
o Quando effettuate il controllo della pressione dei pneumatici, ricordateVi di controllare anche quella della ruota di soccorso.
HGK6003 6.0Jx15 6.5Jx167.0Jx17
4Tx16 195/65R15 205/55R16 215/45R17
T125/70R16 Posteriore
210(30)210(30)210(30)420(60) Anteriore
210(30)230(33)240(35)420(60) Posteriore
210(30)230(33)230(33)420(60)
Anteriore
210(30)210(30)220(32)420(60)
Dimensionipneumatici
Dimen-
sioni
cerchi Pressione pneumatici, kPa (PSI)
Fino a 2 persone Fino al carico
massimo ammesso

8INFORMAZIONI GENERALI
4
!
I050A02GK-GAT CATENE ANTINEVE Le catene devono essere installate sulle ruote anteriori. Verificate che siano della misura esatta. Se avete montato le catene sulle ruote dellaVostra vettura, evitate di guidare su strade prive di neve o ghiaccio. Consultare le informazioni sotto riportate. AVVERTENZA:
o Se viaggiate su strade innevate o ghiacciate, assicurateVi che lavelocità di marcia non superi i30 km/h.
o Utilizzare catene da neve con una sezione delle magliemetalliche inferiore a 10 mm sugli pneumatici da 16" e 17".
o Evitare le brusche frenate e le svolte improvvise.
o Serrare saldamente per evitare il contatto con la scocca verticale. Nel caso di rumore prodotto dalcontatto delle catene con la scocca, rimuovere queste ultime per evitare il rischio di danni.
Dimensioni
pneumatici
195/65 R 15 205/55 R 16 215/45 R 17 Sezione maglia
metallica catene
Max. 15 mm Max. 10 mm Max. 10 mmSI030A1-FT PNEUMATICI ANTINEVE Se dotate la Vostra vettura di gomme antineve, verificate che siano della stessa misura omologata e che abbiano lo stesso indice di caricodelle gomme normali. I pneumatici antineve devono essere gonfiati ad una pressione maggiore di 4 psi (28kPa) rispetto alla pressionedei pneumatici normali. Se la Vostra vettura è dotata di pneumatici antineve, non guidate ad una velocitàsuperiore ai 120 km/h. Sulle 4 ruote deve essere montato lo stesso tipo di pneumatico.

8
INFORMAZIONI GENERALI
5
!
!
HGK5016

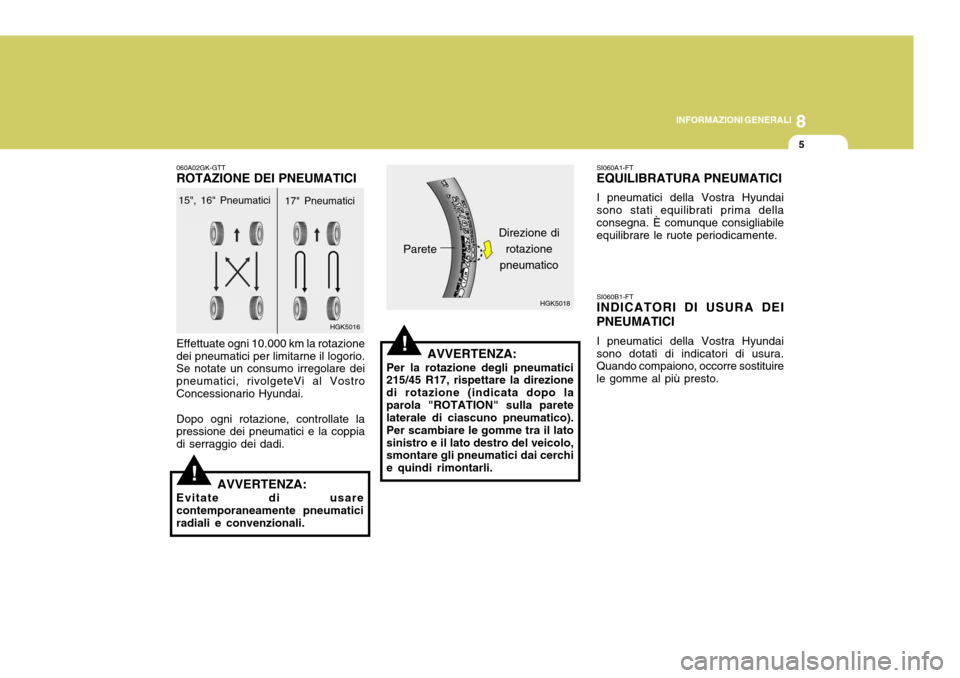

060A02GK-GTT ROTAZIONE DEI PNEUMATICI Effettuate ogni 10.000 km la rotazione dei pneumatici per limitarne il logorio. Se notate un consumo irregolare dei pneumatici, rivolgeteVi al VostroConcessionario Hyundai. Dopo ogni rotazione, controllate la pressione dei pneumatici e la coppia di serraggio dei dadi.
AVVERTENZA:
Per la rotazione degli pneumatici 215/45 R17, rispettare la direzione di rotazione (indicata dopo laparola "ROTATION" sulla parete laterale di ciascuno pneumatico). Per scambiare le gomme tra il latosinistro e il lato destro del veicolo, smontare gli pneumatici dai cerchi e quindi rimontarli.
AVVERTENZA:
Evitate di usare contemporaneamente pneumatici radiali e convenzionali. 15", 16" Pneumatici
PareteSI060A1-FT EQUILIBRATURA PNEUMATICI I pneumatici della Vostra Hyundai sono stati equilibrati prima della consegna. È comunque consigliabile equilibrare le ruote periodicamente. SI060B1-FT INDICATORI DI USURA DEI PNEUMATICI I pneumatici della Vostra Hyundai sono dotati di indicatori di usura. Quando compaiono, occorre sostituire le gomme al più presto.
HGK5018
17" Pneumatici
Direzione dirotazione
pneumatico

8INFORMAZIONI GENERALI
6

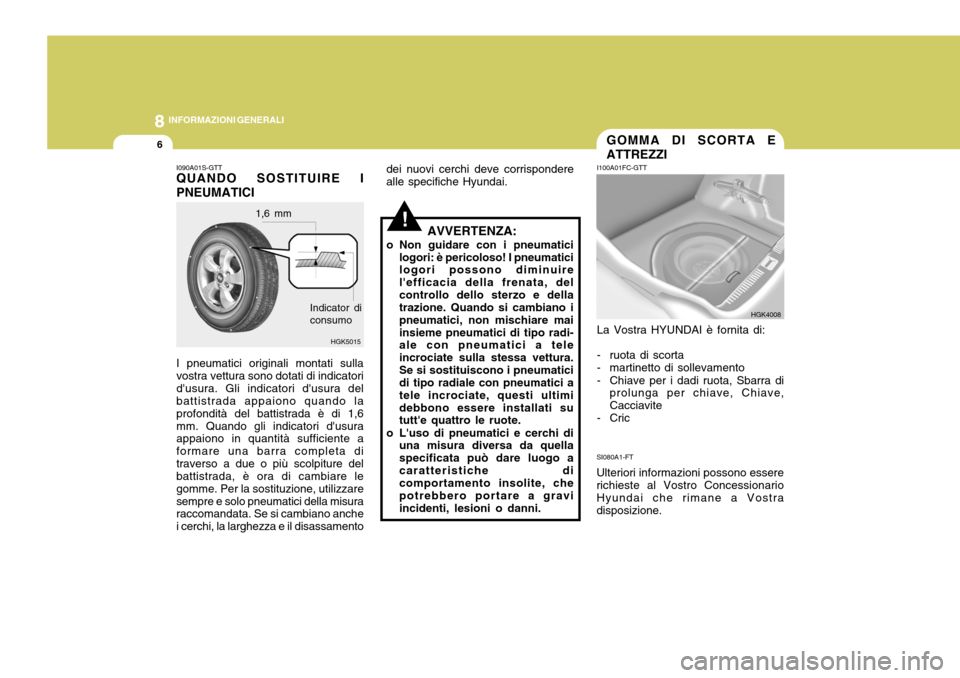

!AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumatici logori possono diminuire l'efficacia della frenata, delcontrollo dello sterzo e della trazione. Quando si cambiano i pneumatici, non mischiare maiinsieme pneumatici di tipo radi- ale con pneumatici a tele incrociate sulla stessa vettura.Se si sostituiscono i pneumatici di tipo radiale con pneumatici a tele incrociate, questi ultimidebbono essere installati su tutt'e quattro le ruote.
o L'uso di pneumatici e cerchi di una misura diversa da quella specificata può dare luogo acaratteristiche di comportamento insolite, che potrebbero portare a graviincidenti, lesioni o danni. I100A01FC-GTT
GOMMA DI SCORTA E ATTREZZI
La Vostra HYUNDAI è fornita di:
- ruota di scorta
- martinetto di sollevamento
- Chiave per i dadi ruota, Sbarra di prolunga per chiave, Chiave, Cacciavite
- Cric HGK4008
I090A01S-GTT QUANDO SOSTITUIRE I PNEUMATICI I pneumatici originali montati sulla vostra vettura sono dotati di indicatorid'usura. Gli indicatori d'usura del battistrada appaiono quando la profondità del battistrada è di 1,6mm. Quando gli indicatori d'usura appaiono in quantità sufficiente a formare una barra completa ditraverso a due o più scolpiture del battistrada, è ora di cambiare le gomme. Per la sostituzione, utilizzaresempre e solo pneumatici della misura raccomandata. Se si cambiano anche i cerchi, la larghezza e il disassamento HGK5015
1,6 mm
Indicator di consumo dei nuovi cerchi deve corrispondere alle specifiche Hyundai.
SI080A1-FT Ulteriori informazioni possono essere richieste al Vostro ConcessionarioHyundai che rimane a Vostra disposizione.

Misurazione .................................................................. 9-2 Motore........................................................................... 9-3
Tabella di lubrificazione ................................................. 9-4
9
CARATTERISTICHE TECNICHE
9

9 CARATTERISTICHE TECNICHE
2
4395 1760 13302530 1490 15101500
J010A02GK-GTT MISURAZIONE
Lunghezza complessiva Larghezza complessivaAltezza complessiva (veic.scarico) Interasse ruote Carreggiata195/65 R15205/55 R16215/45 R17
Tipo Gioco ruote Corsa cremagliera Tipo di pompa olio Pignone e cremagliera0 ~ 30 mm132 mm Tipo a palette
SJ030A1-FT SISTEMA D'ALIMENTAZIONE
J020A01GK-GTT SERVOSTERZO J030A01GK-GTT PNEUMATICI
Optional
J040A02GK-GTT IMPIANTO ELETTRICO
Particolare Batteria Alternatore
mm
Capacità serbatoio del carburante
Imp.gal
12 2,7L
MF 68AH 120A
195/65 R15, 205/55 R16, 215/45 R17
2,0L
MF 68AH 90A
J050A01GK-GTT FRENI
Circuito idraulico sdoppiato con servofreno Dischi ventilatiDisco Cavo
Tipo Tipo freni ant.Tipo freni post. Freno di stazion
US.gal
14,5Liter55
J035A02GK-GTT SPARE TIRE
Standard Optional T125/70 R16 (Ruotino di scorta)
Dimensioni standard
1,6L
MF 60AH
90A

9
CARATTERISTICHE TECNICHE
3
Tipo
Diametro e corsa (mm) Cilindrata Ordine di accemsione Gioco valvole(Motore freddo : 20 ± 5°C) Minimo giri motore Messa in fase accensioneMOTORE
J070A05GK-GTT
Per regolarePer controllare 2,7 L
6 cilindri Av in linea
86,7 x 752.656
1 - 2 - 3 - 4 - 5 - 6
Autoregolazione 750 ± 100
BTDC 12° ± 10°
2,0 L
82 x 93,5 1.975
1 - 3 - 4 - 2
0,17 ~ 0,23 mm 0,25 ~ 0,31 mm 0,12 ~ 0,28 mm 0,2 ~ 0,38 mm 700 ± 100
BTDC 8° ± 5°
4 cilindri in linea DOHC
1,6 L
76,5 x 87 1.599
1 - 3 - 4 - 2
Autoregolazione 700 ± 100
BTDC 5° ± 5°
Aspirazione ScaricoAspirazione Scarico

9 CARATTERISTICHE TECNICHE
4
(Quantità (litri) (us.qts., Imp.qts.)
Olio motore: 1,6 L : 3,3 2,0 L : 4,02,7 L : 4,5 MAX, 1L / 1500 Km MAX, 1L / 1000 Km 5 marce : 2,15, 6 marce : 2,2 7,8 Come richiesto Come richiesto 1,6L/2,0L : 7,02,7L : 8,0
TABELLA DI LUBRIFICAZIONE
J080A04GK-GTT Caratteristiche
API SJ, SL SAE 5W-20, 5W-30
o SUPERIORE SAE 10W-30 (SOPRA -18°C)
ILSAC GF-3 SAE 15W-40 (SOPRA -13°C)
o SUPERIORE SAE 20W-50 (SOPRA -7°C) Condizioni di guida normali Condizioni di guida gravose HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) ORIGINALE HYUNDAI ATF SP-III, DIAMOND ATF SP-III, SKATF SP-III o altre marche approvate dalla Hyndai Motor Co., PSF-3 DOT 3 o DOT 4 equivalente Glicol-etilenico su base per alluminio
Descrizione
Olio motore Livello olio motore Cambio Scatola servosterzo Liquido freni e frizione Liquido freni e frizione
Manuale Automatico
