2006 Hyundai Coupe Manuale del proprietario (in Italian)

1CARATTERISTICHE DELLA VETTURA
86
Aerazione frontale
Selezionando questa posizione, l'aria immessa nella vettura viene distribuita attraverso le bocchette anteriore. Aerazione "BI-LEVEL"
Selezionando questa posizione, è possibile ottenere aria fresca proveniente dalle bocchette sulcruscotto e aria più calda dalle bocchette inferiori contemporaneamente. Pavimento
L'aria esce dalle bocchette verso ilpavimento, dalla bocchetta dello sbrinatore del parabrezza, dallabocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale.
OGK016095 OGK016096 OGK016097

1
CARATTERISTICHE DELLA VETTURA
87
Pavimento-Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalle bocchette di aerazione sul pavimento, dalla bocchetta dello sbrinatore lateralee dalla bocchetta di ventilazione laterale. Se si seleziona il modo "Floor-Defrost", l'aria condizionata entra in funzioneautomaticamente e passa nel modo "Fresh" (aria esterna). Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale.Se si seleziona il modo "Defrost", l'aria condizionata entra in funzione automaticamente e passa nel modo"Fresh" (aria esterna).
OGK016098
OGK016099
OGK016103
MAX A/C (Aria condizionata max )(Se installato)
L’aria viene scaricata attraverso i ventilatori a livello viso. Selezionando il modo "MAX A/C" (aria condizionata max), l’aria condizionatasi accende automaticamente e viene attivato il modo "Recirculation" (ricircolo). MAX
A/C

1CARATTERISTICHE DELLA VETTURA
88
B700A02A-ATT
OGK016700
COMANDI PER IL RISCALDAMENTO
B690A02S-ATT
OGK046038
Posizionate il selettore di imissione aria nella posizione "FRESH (
)" ed
il comando di distribuzione dell'aria nella posizione "FLOOR (
)".
Per aumentare ulteriormente la rapidità di riscaldamento il selettore deve essere posizionato su "RECIRC (
)".
Se i vetri sono appannati spostate il selettore dell'aria sulla posizione "DEF" (disappannatore) (Il condizionatore dell'aria si inserisce automaticamentee passa in mode "Fresh".) Per aumentare la temperatura del riscaldamento, spostate il comando per la regolazione della temperatura sulla posizione "Caldo".
NOTA:
o L’interruttore di controllo
dell’entrata aria passa al modo "
" quando si gira su "ON" il
blocchetto d’avviamento con il modo MAX A/C (ARIA CONDIZIONATA MAX) selezionato.
o Passando dal modo MAX A/C (ARIA CONDIZIONATA MAX) adun altro, l’aria condizionata el’interruttore di controllo dell’entrata aria vengono impostati come illustrato nella ta-bella seguente.
* L’aria condizionata o l’interruttore di controllo dell’entrata aria ritornanoall’impostazione originaria.
A/C
ON
ON o OFF * ON o OFF *
ONON Comando presa
d'aria esterna
o *
RISCALDAMENTO "BI- LEVEL" (DUPLICE FLUSSOD'ARIA)
La vostra Hyundai è fornita di un sistema di riscaldamento a duplice flusso d'ariacon il quale è possibile ottenere, contempora-neamente, aria fresca proveniente dalle bocchette sulcruscotto ed aria calda dal pavimento dell'auto:
o Posizionate il comando per l'immissione nella posizione "FRESH (
)".
o Posizionate il comando per la distribuzione dell'aria nella posizone "BI-LEVEL (
)".

1
CARATTERISTICHE DELLA VETTURA
89SISTEMA DI VENTILAZIONE
B710A01A-ATT Per azionare l'impianto di ventilazione:
o Posizionate la leva per l'immissione d'aria sulla posizione "FRESH (
)".
o Perchè il flusso d'aria esca dalle bocchette del cruscotto, posizionate il selettore d'immissione aria su "FACE (
)".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita.
SBRINAMENTO/ DISAPPANNAMENTO
B720A03FC-GTT Per sbrinare o disappannare il parabrezza : Per disappannare l'interno del parabrezza:
o Girare il comando del flusso d'aria
sulla posizione DEF (
). (Il
condizionatore dell'aria si inserisce automaticamente e passa in mode "Aria fresca".)
o Portare il comando di regolazione della temperatura nella posizionedesiderata.
o Impostare il comando della velocità del ventilatore su una delle posizionida 1 a 4.
OGK016701
OGK016702
o Regolate la velocità di ventilazione.
o Regolate il selettore della temperatura
nella posizione desiderata.

1CARATTERISTICHE DELLA VETTURA
90

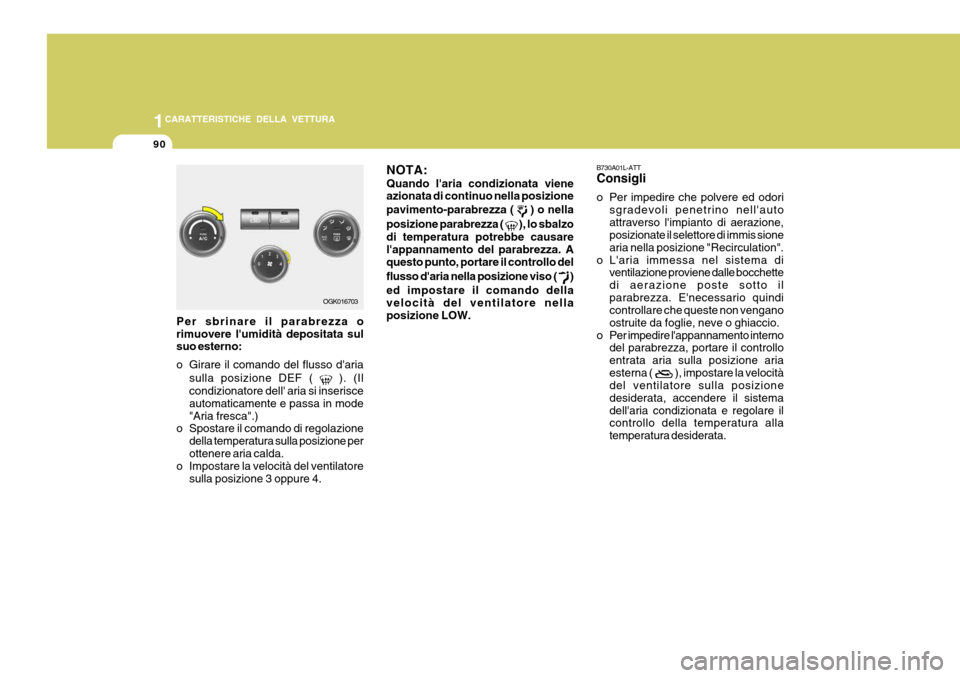

Per sbrinare il parabrezza o rimuovere l'umidità depositata sul suo esterno:
o Girare il comando del flusso d'aria
sulla posizione DEF (
). (Il
condizionatore dell' aria si inserisce automaticamente e passa in mode"Aria fresca".)
o Spostare il comando di regolazione
della temperatura sulla posizione perottenere aria calda.
o Impostare la velocità del ventilatore
sulla posizione 3 oppure 4. NOTA: Quando l'aria condizionata viene azionata di continuo nella posizione pavimento-parabrezza (
) o nella
posizione parabrezza (
), lo sbalzo
di temperatura potrebbe causare l'appannamento del parabrezza. Aquesto punto, portare il controllo del flusso d'aria nella posizione viso (
)
ed impostare il comando della velocità del ventilatore nellaposizione LOW. B730A01L-ATT Consigli
o Per impedire che polvere ed odori
sgradevoli penetrino nell'auto attraverso l'impianto di aerazione, posizionate il selettore di immis sione aria nella posizione "Recirculation".
o L'aria immessa nel sistema di ventilazione proviene dalle bocchettedi aerazione poste sotto ilparabrezza. E'necessario quindi controllare che queste non vengano ostruite da foglie, neve o ghiaccio.
o Per impedire l'appannamento interno del parabrezza, portare il controlloentrata aria sulla posizione ariaesterna (
), impostare la velocità
del ventilatore sulla posizione desiderata, accendere il sistemadell'aria condizionata e regolare il controllo della temperatura alla temperatura desiderata.
OGK016703

1
CARATTERISTICHE DELLA VETTURA
91SISTEMA DELL'ARIA CONDIZIONATA
B740A01S-GAT Interruttore dell'aria condizionata L'aria condizionata viene accesa oppure spenta premendo il relativo pulsante. B740B02A-ATT Condizionatore d'aria Raffreddamento Per raffreddare l'abitacolo:
o Azionate il ventilatore.
o Premete l'interruttore del
condizionatore d'aria. Contemporaneamente si iluuminerà la spia corrispondente.
o Posizionate il selettore di immissione
d'aria su "FRESH (
)".
o Posizionate il selettore della temperatura su "COOL (Freddo)". o Selezionate la velocità di ventilazione
più adatta. Perchè il raffreddamento sia più veloce, regolate il ventilatore al massimo e temporaneamenteselezionate la posizione "RECIRCU- LATION (
)".
OGK046047 OGK016704

1CARATTERISTICHE DELLA VETTURA
92

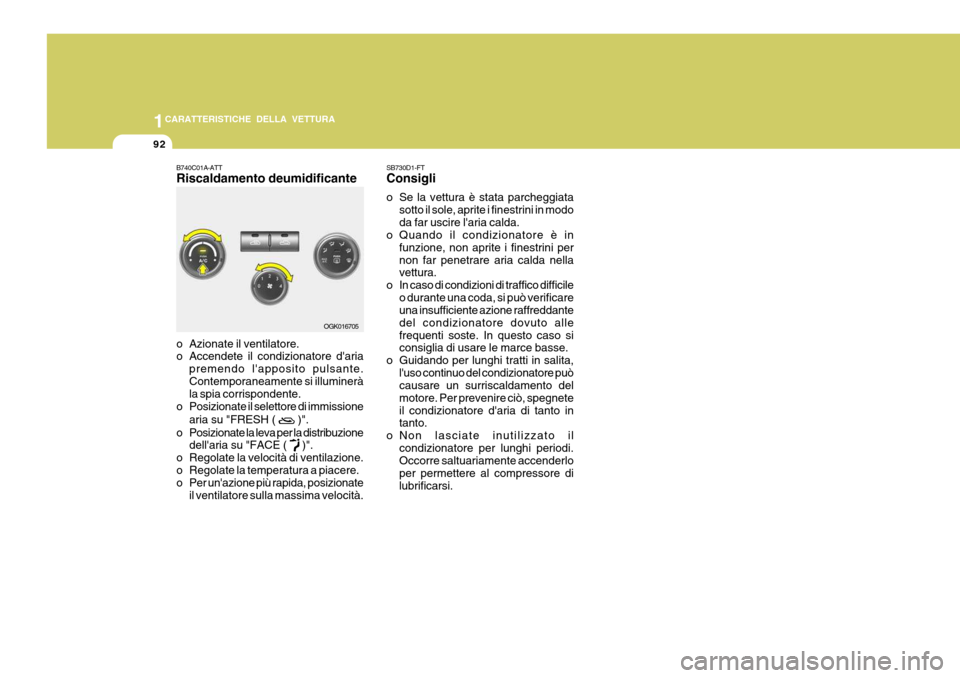

B740C01A-ATT Riscaldamento deumidificante
o Azionate il ventilatore.
o Accendete il condizionatore d'aria
premendo l'apposito pulsante. Contemporaneamente si illuminerà la spia corrispondente.
o Posizionate il selettore di immissione
aria su "FRESH (
)".
o Posizionate la leva per la distribuzione dell'aria su "FACE (
)".
o Regolate la velocità di ventilazione.
o Regolate la temperatura a piacere.
o Per un'azione più rapida, posizionate il ventilatore sulla massima velocità. SB730D1-FT Consigli
o Se la vettura è stata parcheggiata
sotto il sole, aprite i finestrini in modo da far uscire l'aria calda.
o Quando il condizionatore è in
funzione, non aprite i finestrini pernon far penetrare aria calda nella vettura.
o In caso di condizioni di traffico difficile o durante una coda, si può verificareuna insufficiente azione raffreddante del condizionatore dovuto allefrequenti soste. In questo caso si consiglia di usare le marce basse.
o Guidando per lunghi tratti in salita, l'uso continuo del condizionatore puòcausare un surriscaldamento del motore. Per prevenire ciò, spegneteil condizionatore d'aria di tanto in tanto.
o Non lasciate inutilizzato il condizionatore per lunghi periodi.Occorre saltuariamente accenderlo per permettere al compressore dilubrificarsi.
OGK016705

1
CARATTERISTICHE DELLA VETTURA

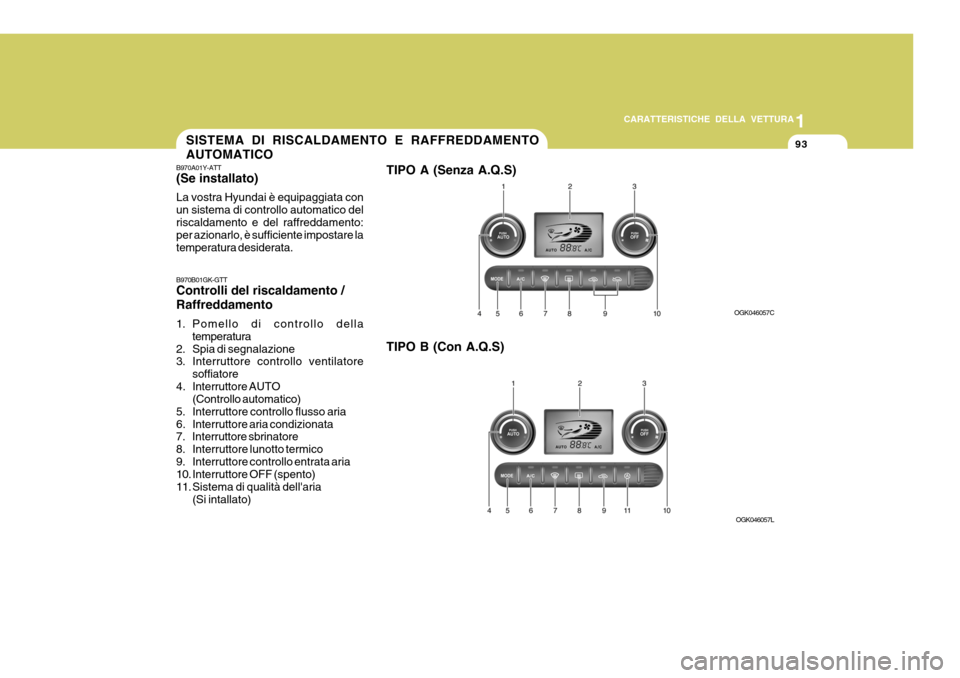

93SISTEMA DI RISCALDAMENTO E RAFFREDDAMENTO AUTOMATICO
B970A01Y-ATT (Se installato) La vostra Hyundai è equipaggiata con un sistema di controllo automatico delriscaldamento e del raffreddamento: per azionarlo, è sufficiente impostare la temperatura desiderata. TIPO A (Senza A.Q.S)
B970B01GK-GTT Controlli del riscaldamento / Raffreddamento
1. Pomello di controllo della temperatura
2. Spia di segnalazione
3. Interruttore controllo ventilatore
soffiatore
4. Interruttore AUTO (Controllo automatico)
5. Interruttore controllo flusso aria
6. Interruttore aria condizionata
7. Interruttore sbrinatore
8. Interruttore lunotto termico
9. Interruttore controllo entrata aria
10. Interruttore OFF (spento)
11. Sistema di qualità dell'aria (Si intallato) TIPO B (Con A.Q.S)
OGK046057C
OGK046057L
