2006 BMW MOTORRAD K 1200 S Livret de bord (in French)

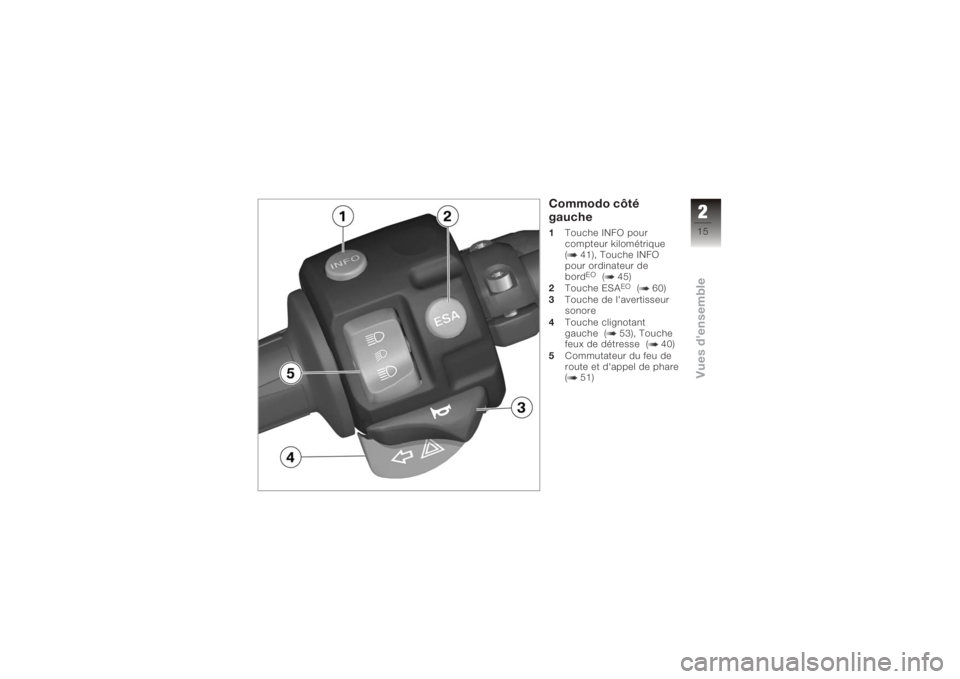

Commodo côté
gauche1Touche INFO pour
compteur kilométrique
( 41), Touche INFO
pour ordinateur de
bord
EO
( 45)
2 Touche ESA
EO
( 60)
3 Touche de l'avertisseur
sonore
4 Touche clignotant
gauche ( 53), Touche
feux de détresse ( 40)
5 Commutateur du feu de
route et d'appel de phare
( 51)
215zVues d'ensemble

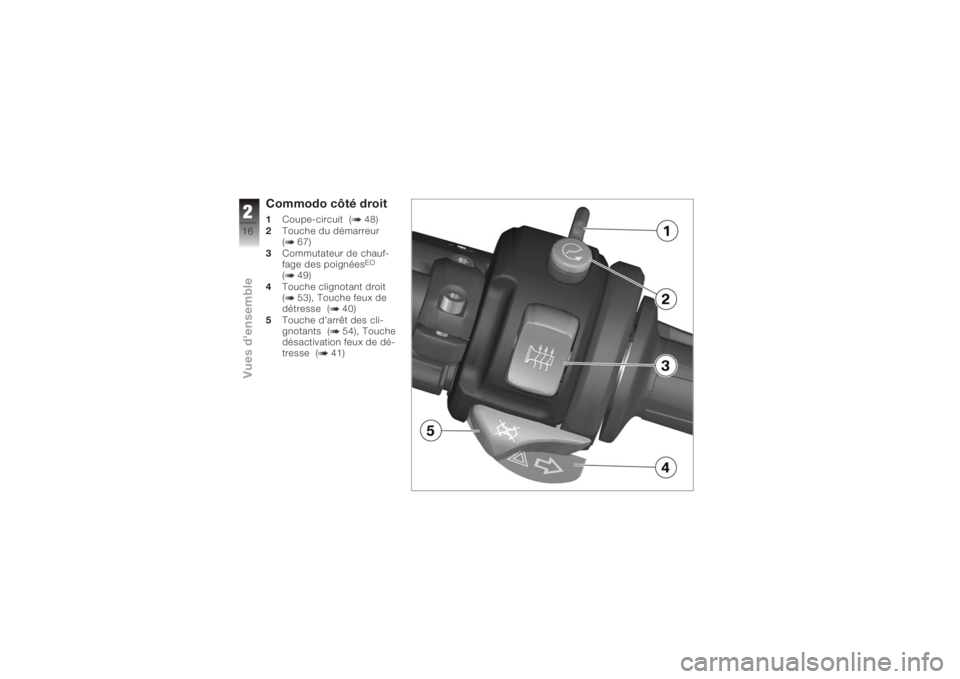

Commodo côté droit1Coupe-circuit ( 48)
2 Touche du démarreur
( 67)
3 Commutateur de chauf-
fage des poignées
EO
( 49)
4 Touche clignotant droit
( 53), Touche feux de
détresse ( 40)
5 Touche d'arrêt des cli-
gnotants ( 54), Touche
désactivation feux de dé-
tresse ( 41)
216zVues d'ensemble

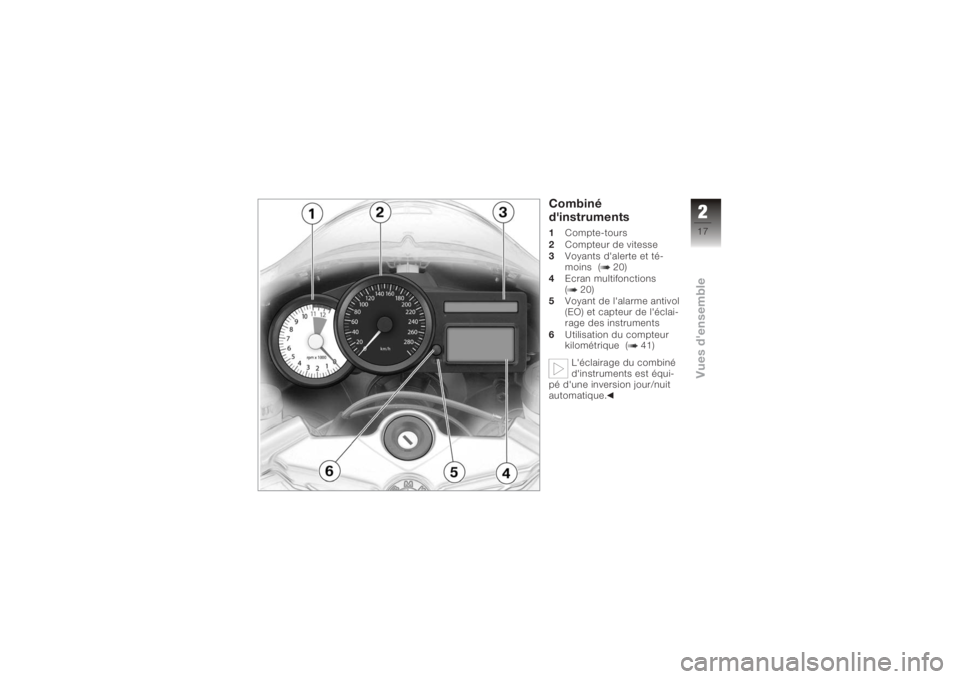

Combiné
d'instruments1 Compte-tours
2 Compteur de vitesse
3 Voyants d'alerte et té-
moins ( 20)
4 Ecran multifonctions
( 20)
5 Voyant de l'alarme antivol
(EO) et capteur de l'éclai-
rage des instruments
6 Utilisation du compteur
kilométrique ( 41)
L'éclairage du combiné
d'instruments est équi-
pé d'une inversion jour/nuit
automatique.
217zVues d'ensemble

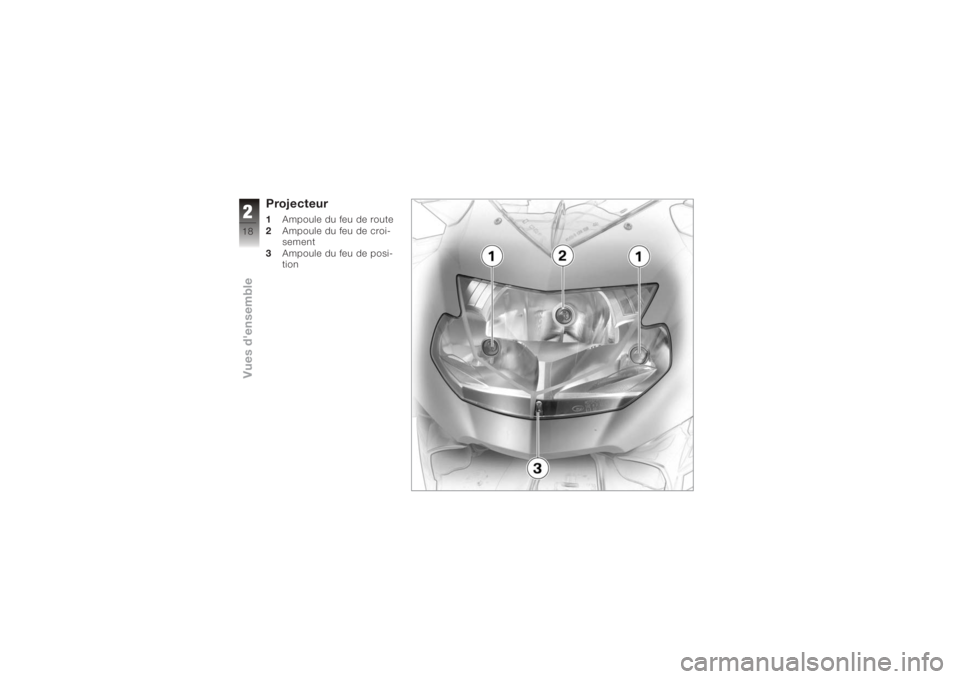

Projecteur1Ampoule du feu de route
2 Ampoule du feu de croi-
sement
3 Ampoule du feu de posi-
tion
218zVues d'ensemble

Affichages
Ecran multifonctions . . . . . . . . . . . 20
Voyants d'alerte et témoins . . . . 20
Voyant d'alerte ABS . . . . . . . . . . . 20
Témoins de fonctionnement . . . . 20
Voyants d'alerte généraux . . . . . 21
Affichages d'avertissement du
système de contrôle de la
pression des pneus RDC
EO
.... 29
Affichages d'avertissement
ABS .......................... 33
319zAffichages

Ecran multifonctions1Montre ( 43), Zone
d'affichage RDC
EO
( 44), Zone pour
indications de niveau
d'huile
EO
( 48)
2 Zone réservée aux affi-
chages d'alerte ( 21)
3 Zone d'affichage de
l'ordinateur de bord
EO
( 45)
4 Indicateur de rapport
( 21)
5 Affichage de la tempéra-
ture du liquide de refroi-
dissement ( 21) 6
Zone d'affichage ESA
EO
( 60)
7 Affichage compteur kilo-
métrique ( 41)
8 Jauge à carburant
( 20)
Voyants d'alerte et
témoins1Témoin des clignotants
gauches
2 Témoin du feu de route
3 Voyant d'alerte général
4 Témoin de point mort
5 Voyant d'alerte ABS 6
Témoin des clignotants
droits
Voyant d'alerte ABSSur les motos destinées
à certains pays, le voyant
d'alerte ABS a un aspect
différent.
Variante d'exportation
possible.Témoins de
fonctionnementNiveau d'essence
Les barres transversales
situées sous le sym-
bole de pompe à essence
indiquent la quantité de car-
burant restante.
320zAffichages

Rapport
Le rapport engagé s'af-
fiche.
Si aucun rapport n'est enga-
gé, l'indicateur de rapport af-
fiche N et le témoin de point
mort s'allume également.
Température du liquide
de refroidissement
Les barres transversales
situées sous le symbole
de température indiquent la
valeur de la température du
liquide de refroidissement.
Voyants d'alerte
générauxReprésentation
Les avertissements généraux
sont signalés par des voyants
ou par des messages et des
symboles qui sont affichés
sur le visuel multifonctions ;
pour certains avertissements le voyant général s'allume ad-
ditionnellement en rouge ou
en jaune. Si plusieurs aver-
tissements sont présents,
tous les témoins et symboles
d'avertissement correspon-
dants sont affichés. Les indi-
cations d'avertissement sont
représentées alternativement.
321zAffichages

Aperçu des voyants d'avertissement
Représentation Signification
s'allume en jauneL'alerte
EWS !
s'afficheEWS actif ( 24)
s'allume en jaune L'avertissementFUEL !
clignote Réserve d'essence atteinte ( 24)
s'allume en rouge L'indicateur de température cli-
gnoteTempérature du liquide de refroidis-
sement trop élevée ( 24)
s'allume en jaune s'affiche Electronique moteur ( 25)
clignote en rouge s'affiche Pression d'huile moteur insuffisante ( 25)
est affiché avec
l'avertissement
CHECK OIL
Niveau d'huile moteur trop bas
( 26)
s'allume en rouge s'affiche Courant de charge de la batterie in-
suffisant ( 26)
s'allume en jaune L'alerte
LAMPR !
s'affiche Ampoule arrière défectueuse ( 27)
L'alerte
LAMPF !
s'affiche Ampoule avant défectueuse ( 27)
322zAffichages
