2006 BMW MOTORRAD K 1200 GT Manual do condutor (in Portuguese)

Ao substituir as lâmpadas,
usar óculos de protecção e
protecção para as mãos.No capítulo "Dados téc-
nicos", pode encontrar
uma visão geral dos tipos de
lâmpadas montados na sua
moto.
Não tocar no vidro das
lâmpadas novas com os
dedos desprotegidos. Para
efectuar a montagem, utili-
zar um pano seco e limpo.
Acumulações de sujidade,
em particular, óleos e mas-
sas lubrificantes prejudicam
a irradiação de calor. A con-
sequência é o sobreaqueci-
mento das lâmpadas e, por-
tanto, uma menor vida útil.
Substituir a lâmpada da
luz de médios e máximos
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
com SA Luz de xénon:
A luz de xénon trabalha
com alta-tensão, se os
trabalhos forem realizados de
forma incorrecta existe risco
de vida.
Mandar efectuar os trabalhos
no sistema de luzes de xé-
non, incluindo a substituição
de lâmpadas, apenas numa
oficina especializada, de pre-
ferência num concessionário
BMW Motorrad.
Circular provisoriamente
com a luz de máximos. Para não encandear o trân-
sito em sentido contrário,
ajustar a regulação da al-
tura dos faróis para carga
máxima.
Mandar substituir o mais
rapidamente possível a lâm-
pada numa oficina espe-
cializada, de preferência
num concessionário BMW
Motorrad.
Colocar a moto em posição
de descanso e certificar-
se de que o piso é plano e
firme.
Desligar a ignição.
7127zManutenção

Desmontar a cobertura1
(luz de médios) ou cobertu-
ras 2(luz de máximos).
Desmontar as coberturas
das lâmpadas da luz de má-
ximos girando-as no sentido
oposto ao dos ponteiros do
relógio. Para desmontar a cobertura
da lâmpada da luz de mé-
dios, pressionar a alavanca
de bloqueio
3para baixo,
virar a cobertura para trás e
retirá-la. Soltar a ficha de ligação
4.
Soltar o clipe de mola 5dos
engates e virá-lo para cima.
Em função da lâmpada,
o ajuste do clipe de mola

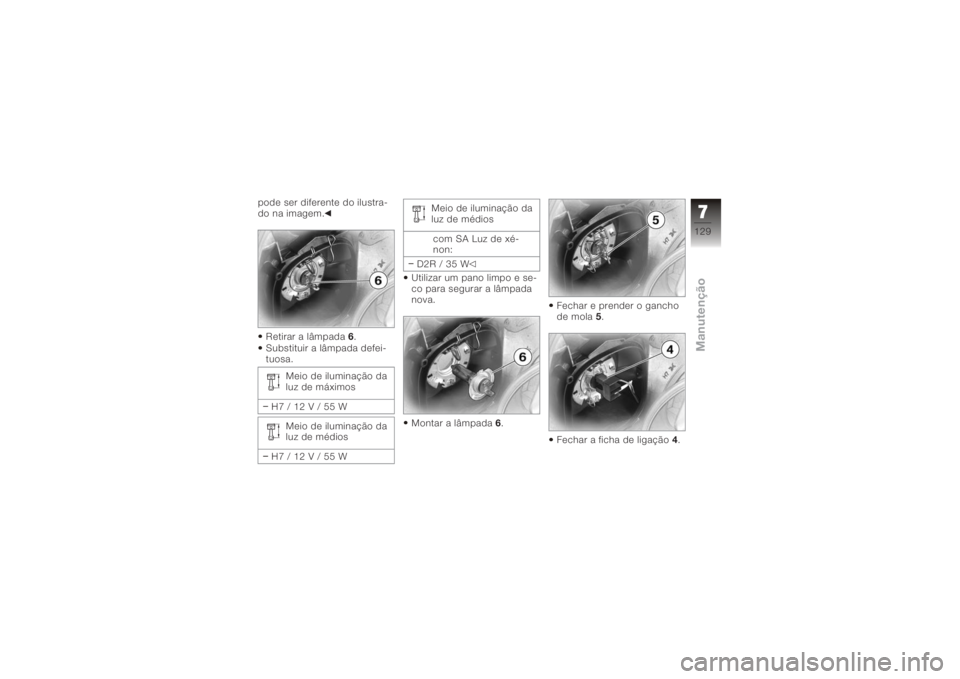

7128zManutenção

pode ser diferente do ilustra-
do na imagem.Retirar a lâmpada 6.
Substituir a lâmpada defei-
tuosa.
Meio de iluminação da
luz de máximos
H7/12V/55W Meio de iluminação da
luz de médios
H7/12V/55W Meio de iluminação da
luz de médios
com SA Luz de xé-
non:
D2R / 35 W
Utilizar um pano limpo e se-
co para segurar a lâmpada
nova.
Montar a lâmpada 6. Fechar e prender o gancho
de mola
5.
Fechar a ficha de ligação 4.
7129zManutenção

Montar a cobertura1(luz de
médios) ou coberturas 2(luz

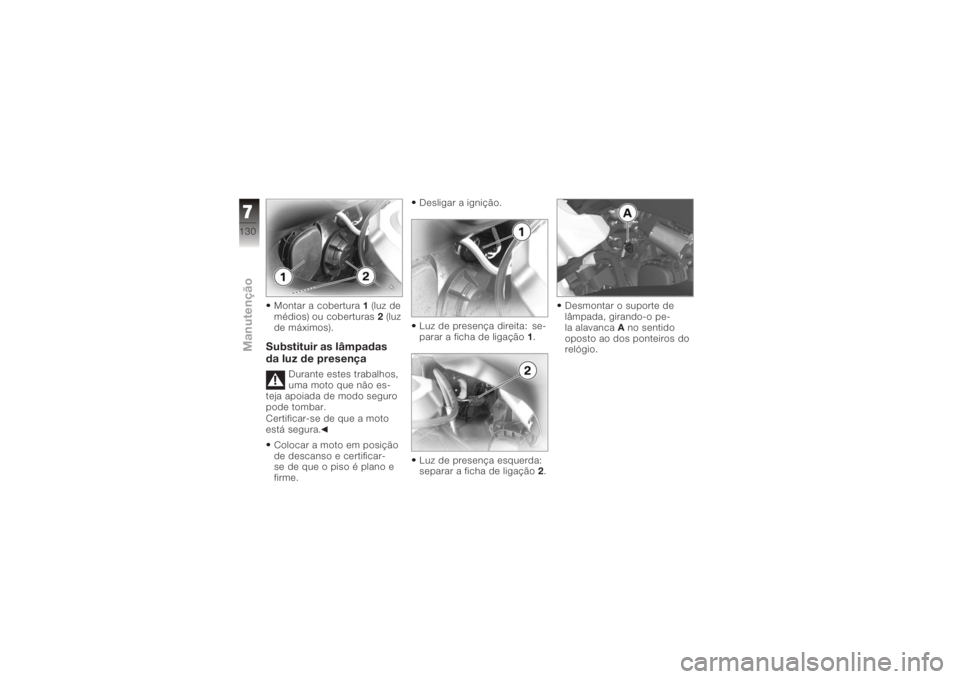

de máximos).Substituir as lâmpadas
da luz de presença
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Colocar a moto em posição
de descanso e certificar-
se de que o piso é plano e
firme. Desligar a ignição.
Luz de presença direita: se-
parar a ficha de ligação
1.
Luz de presença esquerda:
separar a ficha de ligação 2. Desmontar o suporte de
lâmpada, girando-o pe-
la alavanca
Ano sentido
oposto ao dos ponteiros do
relógio.

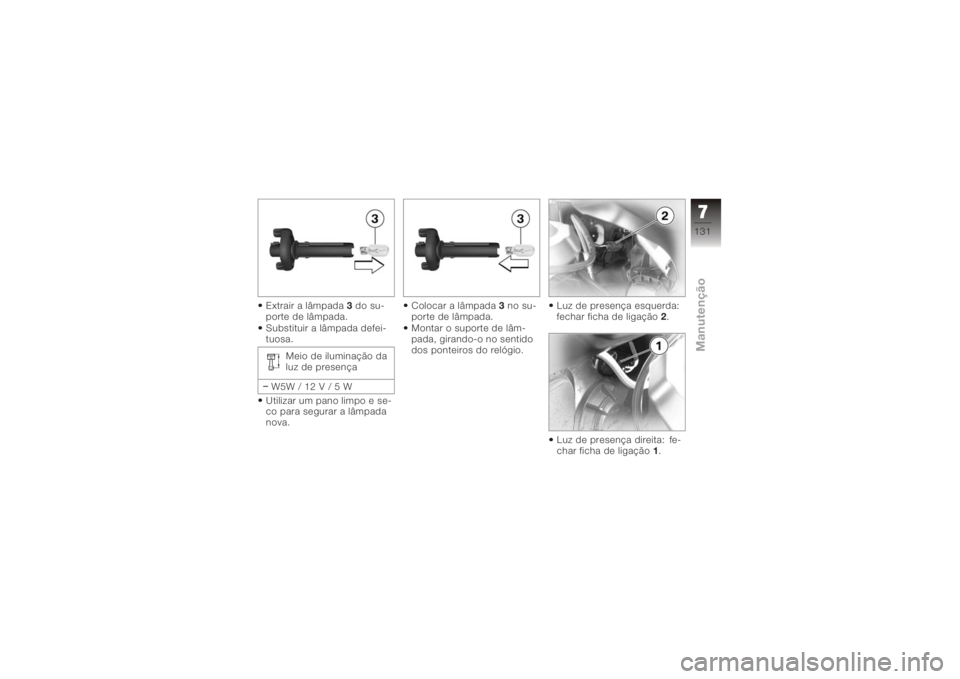

7130zManutenção

Extrair a lâmpada3do su-
porte de lâmpada.
Substituir a lâmpada defei-
tuosa.
Meio de iluminação da
luz de presença
W5W / 12 V / 5 W
Utilizar um pano limpo e se-
co para segurar a lâmpada
nova. Colocar a lâmpada
3no su-
porte de lâmpada.
Montar o suporte de lâm-
pada, girando-o no sentido
dos ponteiros do relógio. Luz de presença esquerda:
fechar ficha de ligação
2.
Luz de presença direita: fe-
char ficha de ligação 1.
7131zManutenção

Substituir as lâmpadas
do travão, farolim
traseiro e indicadores
de mudança de direcção
traseiros
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Colocar a moto em posição
de descanso e certificar-
se de que o piso é plano e
firme.
Desligar a ignição. Desmontar os parafusos
1.
Puxar o alojamento da lâm-
pada para trás, para fora
dos dispositivos de fixação.
Desmontar o suporte de
lâmpada 2(lâmpada do in-
dicador de mudança de di- recção) ou
3(lâmpada da
luz do travão / farolim tra-
seiro) do alojamento da lâm-
pada, girando-o no sentido
oposto ao dos ponteiros do
relógio.
Pressionar a lâmpada 4
no suporte 5e retirá-la,
girando-a no sentido in-
verso ao dos ponteiros do
relógio.
Substituir a lâmpada defei-
tuosa.

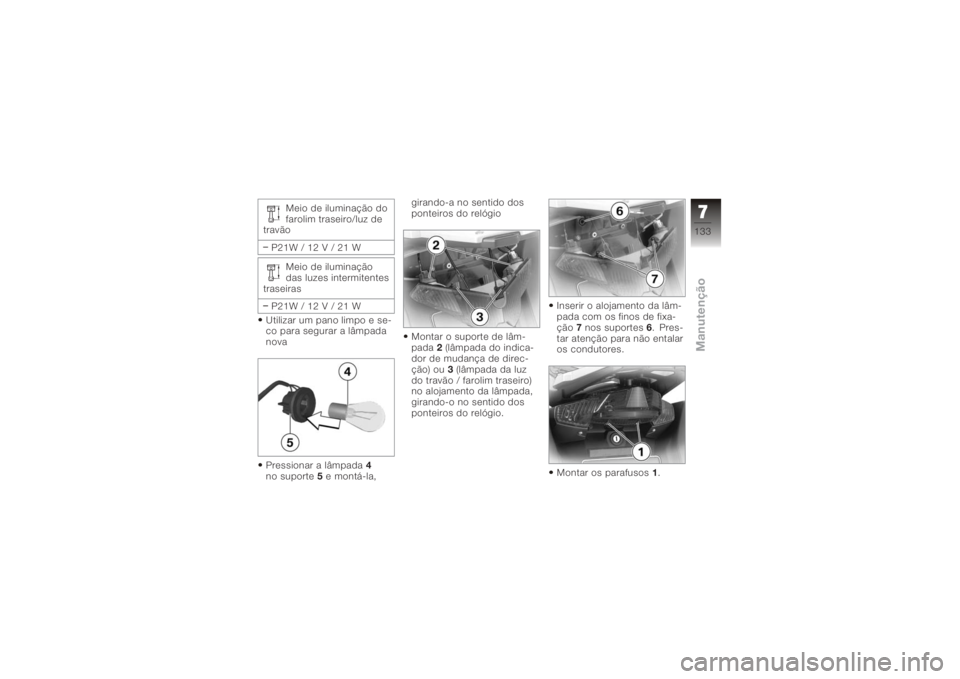

7132zManutenção

Meio de iluminação do
farolim traseiro/luz de
travão
P21W / 12 V / 21 W
Meio de iluminação
das luzes intermitentes
traseiras
P21W / 12 V / 21 W
Utilizar um pano limpo e se-
co para segurar a lâmpada
nova
Pressionar a lâmpada 4
no suporte 5e montá-la, girando-a no sentido dos
ponteiros do relógio
Montar o suporte de lâm-
pada
2(lâmpada do indica-
dor de mudança de direc-
ção) ou 3(lâmpada da luz
do travão / farolim traseiro)
no alojamento da lâmpada,
girando-o no sentido dos
ponteiros do relógio. Inserir o alojamento da lâm-
pada com os finos de fixa-
ção
7nos suportes 6. Pres-
tar atenção para não entalar
os condutores.
Montar os parafusos 1.
7133zManutenção

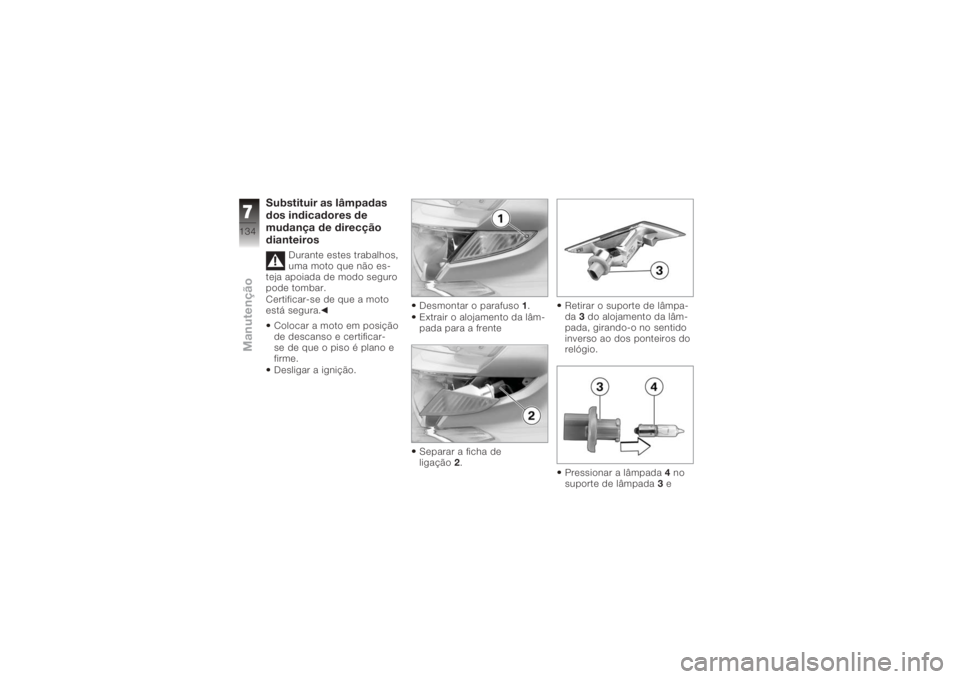

Substituir as lâmpadas
dos indicadores de
mudança de direcção
dianteiros
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Colocar a moto em posição
de descanso e certificar-
se de que o piso é plano e
firme.
Desligar a ignição. Desmontar o parafuso
1.
Extrair o alojamento da lâm-
pada para a frente
Separar a ficha de
ligação 2. Retirar o suporte de lâmpa-
da
3do alojamento da lâm-
pada, girando-o no sentido
inverso ao dos ponteiros do
relógio.
Pressionar a lâmpada 4no
suporte de lâmpada 3e
7134zManutenção
