2006 BMW MOTORRAD K 1200 GT sensor

Instrumento
combinado1Velocímetro
2 Luzes de advertência e
de controlo ( 24)
3 Display multifunções
4 Conta-rotações
5 Luz de controlo DWA
(SA)
6 Acerto do relógio
( 50), Regulação da
intensidade de luz do
display ( 50)
7 Comando do
conta-quilómetros
( 48)
8 Sensor da iluminação do
instrumento combinado
A iluminação do instru-
mento combinado está
equipada com um dispositivo
automático de comutação dia
/ noite.
219zVisão geral

de óleo.O nível de óleo do
motor correcto só pode ser
verificado na indicação do ní-
vel de óleo.
A causa para a advertência
"Pressão do óleo do motor in-
suficiente" pode ser um nível
do óleo do motor demasiado
baixo.Verificar o nível do óleo do
motor ( 109)
Em caso de nível de óleo in-
suficiente: Acrescentar óleo de motor
( 111)
Em caso de advertência
"Pressão do óleo do motor
insuficiente" apesar de o nível
do óleo estar correcto: Para além de um nível
insuficiente do óleo do
motor, ainda existem outros
problemas no motor que tam-
bém podem dar origem à ad-
vertência "Pressão do óleo do motor insuficiente". Nestes
casos, prosseguir a marcha
pode originar danos no mo-
tor.
Se surgir esta advertência
apesar do nível do óleo do
motor estar correcto: não
prosseguir a marcha.
Não prosseguir a marcha.
Mandar eliminar o defeito o
mais rapidamente possível
numa oficina especializada,
de preferência num conces-
sionário BMW Motorrad.
Nível do óleo do motor
insuficiente É indicado com a adver-
tência
Oil
.
O sensor electrónico do ní-
vel do óleo detectou um nível
de óleo do motor demasiado
baixo. O nível de óleo do motor
exacto só pode ser deter-
minado através de uma
verificação com a vareta do
óleo. Da próxima vez que
parar para abastecer:
Verificar o nível do óleo do
motor ( 109)
Em caso de nível de óleo in-
suficiente: Acrescentar óleo de motor
( 111)
Se no display aparecer a in-
dicação "Verificar o nível de
óleo", apesar de ter sido me-
dido um nível de óleo correc-
to com a vareta do óleo, é
possível que o sensor do ní-
vel de óleo do motor esteja
defeituoso. Procurar uma oficina espe-
cializada, de preferência um
concessionário BMW Mo-
torrad.
330zIndicações

Visão geral das indicações de advertência
Representação Significado
Acende a amare-
loA pressão de ar
crítica piscaPressão dos pneus na faixa limite da
tolerância permitida ( 36)
Pisca a vermelho A pressão de ar
crítica pisca Pressão dos pneus fora da tolerân-
cia permitida ( 36)
É indicado
--
ou
-- --
Perturbação na transmissão ( 37)
Acende a amare-
lo É indicado com
--
ou
-- --
Sensor defeituoso ou erro do siste-
ma ( 37)
Acende a amare-
lo É indicado com a
indicação
RDC
A bateria do sensor da pressão de
ar está fraca ( 37)
335zIndicações

Perturbação na transmissão
É indicado
--
ou
-- --
.
A velocidade do veículo não
excedeu o valor limite de
aprox. 30 km/h. Os sensores
RDC só enviam o seu sinal
a partir de uma velocidade
superior a este valor limite
( 90). Observar a indicação RDC
a velocidades mais eleva-
das. Só se trata de uma
perturbação permanente
quando também acende
a luz de advertência geral.
Neste caso:
Mande eliminar a avaria nu-
ma oficina especializada, de
preferência num concessio-
nário BMW Motorrad.
A ligação via sinal de rádio
aos sensores RDC está per-
turbada. A possível causa
para esta perturbação é a
existência de sistemas radi- oeléctricos nas imediações
que causam interferências na
comunicação entre a unidade
de comando RDC e os sen-
sores.
Observar a indicação RDC
num outro local. Só se trata
de uma perturbação per-
manente quando também
acende a luz de advertência
geral. Neste caso:
Mande eliminar a avaria nu-
ma oficina especializada, de
preferência num concessio-
nário BMW Motorrad.
Sensor defeituoso ou erro
do sistema Acende a luz de adver-
tência geral amarela.
É indicado com
--
ou
-- --
. Encontram-se montados
pneus sem sensores RDC.
Reequipar conjunto de ro-
das com sensores RDC.
Um ou dois sensores RDC
avariaram. Mande eliminar a avaria nu-
ma oficina especializada, de
preferência num concessio-
nário BMW Motorrad.
Existe um defeito do sistema. Mande eliminar a avaria nu-
ma oficina especializada, de
preferência num concessio-
nário BMW Motorrad.
A bateria do sensor da
pressão de ar está fraca Acende a luz de adver-
tência geral amarela.
É indicado com a indica-
ção
RDC
.
337zIndicações

Esta mensagem de erro
é indicada durante um
breve período de tempo ape-
nas após a verificação prévia
à colocação em marcha.
A bateria do sensor da pres-
são de ar já não possui a sua
capacidade total. A função
do controlo da pressão de ar
já só é assegurada durante
um período limitado de tem-
po.
Procurar uma oficina espe-
cializada, de preferência um
concessionário BMW Mo-
torrad.
Indicadores de
advertência ABSRepresentação
Advertências ABS são
indicadas através da luz
de advertência ABS. A luz de
advertência pode acender
permanentemente ou piscar. Em alguns países, é possível
uma apresentação alternativa
da luz de advertência ABS.
Possíveis variantes naci-
onais.
338zIndicações

Autodiagnóstico não
concluídoA luz de advertência
ABS pisca.
A funcionalidade ABS não es-
tá disponível porque o auto-
diagnóstico não foi concluí-
do. Para verificar os sensores
das rodas, é necessário que
a moto se desloque alguns
metros. Iniciar lentamente a marcha.
Deve ter-se em conta que
a funcionalidade ABS não
está disponível até que o
autodiagnóstico seja con-
cluído.
Defeito ABS Acende-se a luz de ad-
vertência ABS.
A unidade de comando do
ABS detectou um defeito. A
funcionalidade ABS não está
disponível. Pode prosseguir-se a mar-
cha. Deve ter-se em conta
que a funcionalidade ABS
não está disponível. Ob-
servar outras informações
referentes a situações que
podem dar origem a um de-
feito ABS ( 94).
Mandar eliminar o defeito o
mais rapidamente possível
numa oficina especializada,
de preferência num conces-
sionário BMW Motorrad.
Indicadores de
advertência ASC
SA
Representação Advertências ASC são
indicadas através da luz
de advertência ASC. A luz de
advertência ASC pode acen-
der permanentemente ou pis-
car.
340zIndicações

A moto está na perpendicu-
lar.
Os displays informativos sig-
nificam:
Nível de óleo correcto
Da próxima vez que pa-
rar para abastecer, ve-
rifique o nível de óleo. Se for
chamada uma outra informa-
ção do computador de bordo,
este símbolo continua a ser
indicado ao lado da linha
BC
.
Medição impossível
(condições mencionadas
não satisfeitas).
Da próxima vez que a ignição
for ligada é indicado durante
5 segundos o último estado
medido.
Se no display aparecer
constantemente a in-
dicação "Verificar o nível de óleo", apesar de ter sido me-
dido um nível de óleo cor-
recto com a vareta do óleo,
é possível que o sensor do
nível de óleo do motor este-
ja defeituoso. Neste caso,
dirija-se ao seu concessioná-
rio BMW Motorrad.

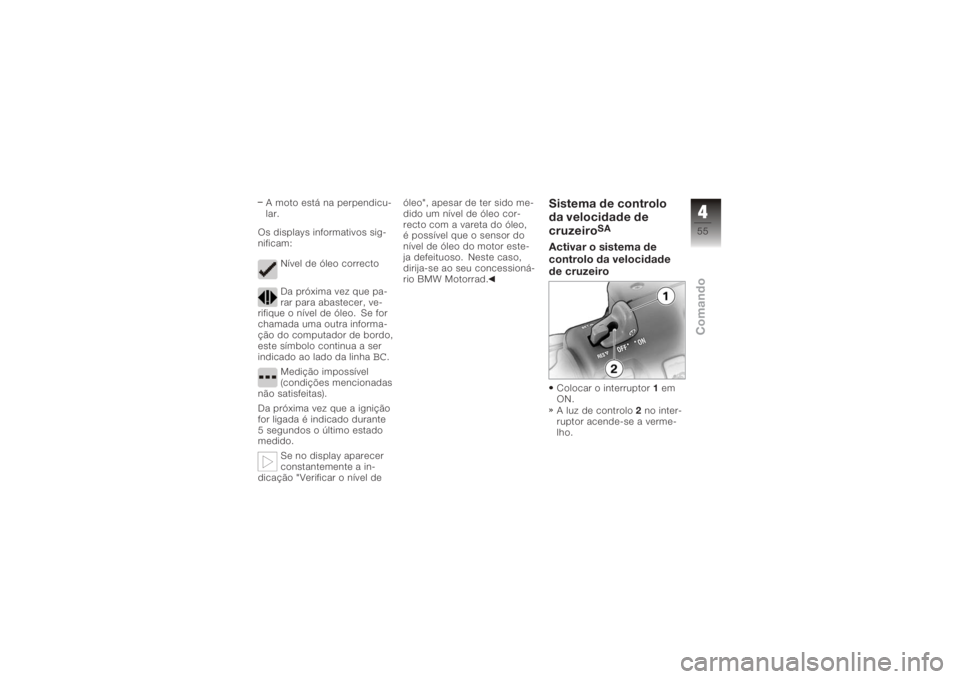

Sistema de controlo
da velocidade de
cruzeiro
SA
Activar o sistema de
controlo da velocidade
de cruzeiroColocar o interruptor
1em
ON.
A luz de controlo 2no inter-
ruptor acende-se a verme-
lho.
455zComando

Pre-Ride Check
(verificação prévia à
colocação em marcha)Depois de ligar a ignição, o
instrumento combinado efec-
tua um teste generalizado da
luz de advertência. Nessa
ocasião, para efeitos de ve-
rificação, a luz de advertência
é mostrada inicialmente a ver-
melho e a seguir a amarelo.
Este teste denominado "Pre-
Ride-Check" é identificado
através da inscrição
CHECK!
no display. Com o SA Siste-
ma de controlo da velocidade
de cruzeiro é indicada adi-
cionalmente a luz
SET
. Se,
durante o teste, o motor for
colocado em marcha, o teste
é interrompido.
Fase 1
Acende a luz de adver-
tência geral vermelha. É mostrada a indicação
CHECK!
.
Fase 2 Acende a luz de adver-
tência geral amarela.
É mostrada a indicação
CHECK!
.
A luz de controlo do sis-
tema de controlo da ve-
locidade de cruzeiro acende-
se.
Se a luz de advertência geral
não for apresentada:
Se não for possível apre-
sentar a luz de advertên-
cia geral, algumas perturba-
ções de funcionamento não
podem ser indicadas.
Prestar atenção à indicação
da luz de advertência geral a
vermelho e a amarelo.
Mandar eliminar o defeito o
mais rapidamente possível
numa oficina especializada, de preferência num conces-
sionário BMW Motorrad.
Autodiagnóstico ABSA operacionalidade do ABS
Integral BMW Motorrad é ve-
rificada através do autodiag-
nóstico. O autodiagnóstico é
efectuado automaticamente
depois de se ligar a ignição.
Para verificar os sensores das
rodas, a moto deve circular
a uma velocidade superior a
5 km/h.
Fase 1
Verificação dos componen-
tes do sistema diagnosticá-
veis com o veículo parado. A luz de advertência
ABS pisca.
Possíveis variantes na-
cionais da luz de adver-
tência ABS.
584zConduzir
