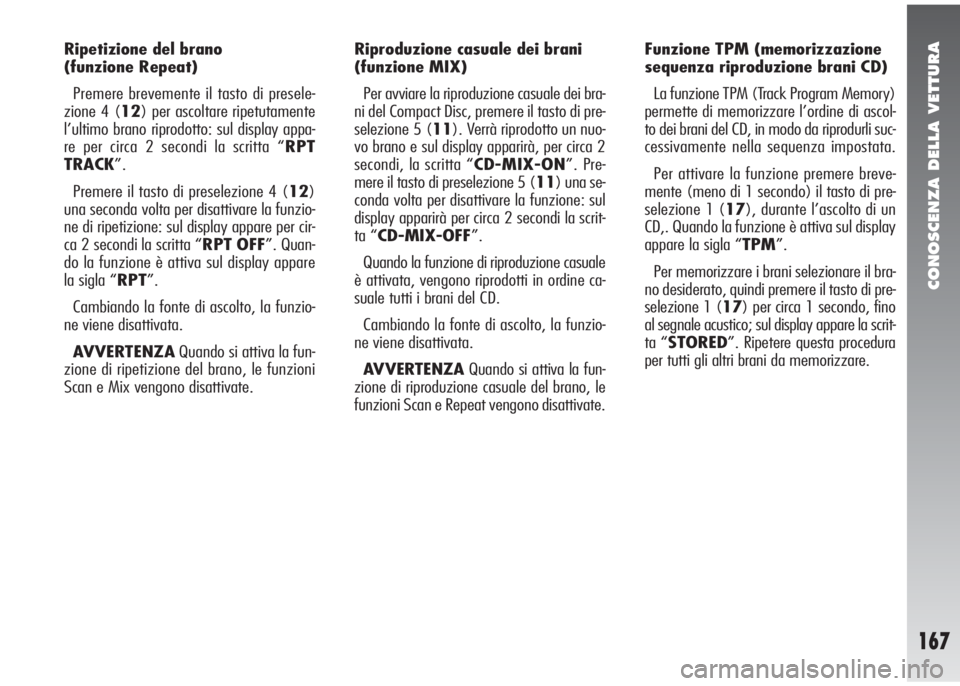

CONOSCENZA DELLA VETTURA
167
Ripetizione del brano
(funzione Repeat)
Premere brevemente il tasto di presele-
zione 4 (12) per ascoltare ripetutamente
l’ultimo brano riprodotto: sul display appa-
re per circa 2 secondi la scritta “RPT
TRACK”.
Premere il tasto di preselezione 4 (12)
una seconda volta per disattivare la funzio-
ne di ripetizione: sul display appare per cir-
ca 2 secondi la scritta “RPT OFF”. Quan-
do la funzione è attiva sul display appare
la sigla “RPT”.
Cambiando la fonte di ascolto, la funzio-
ne viene disattivata.
AVVERTENZAQuando si attiva la fun-
zione di ripetizione del brano, le funzioni
Scan e Mix vengono disattivate. Riproduzione casuale dei brani
(funzione MIX)
Per avviare la riproduzione casuale dei bra-
ni del Compact Disc, premere il tasto di pre-
selezione 5 (11). Verrà riprodotto un nuo-
vo brano e sul display apparirà, per circa 2
secondi, la scritta “CD-MIX-ON”. Pre-
mere il tasto di preselezione 5 (11) una se-
conda volta per disattivare la funzione: sul
display apparirà per circa 2 secondi la scrit-
ta “CD-MIX-OFF”.
Quando la funzione di riproduzione casuale
è attivata, vengono riprodotti in ordine ca-
suale tutti i brani del CD.
Cambiando la fonte di ascolto, la funzio-
ne viene disattivata.
AVVERTENZAQuando si attiva la fun-
zione di riproduzione casuale del brano, le
funzioni Scan e Repeat vengono disattivate. Funzione TPM (memorizzazione
sequenza riproduzione brani CD)
La funzione TPM (Track Program Memory)
permette di memorizzare l’ordine di ascol-
to dei brani del CD, in modo da riprodurli suc-
cessivamente nella sequenza impostata.
Per attivare la funzione premere breve-
mente (meno di 1 secondo) il tasto di pre-
selezione 1 (17), durante l’ascolto di un
CD,. Quando la funzione è attiva sul display
appare la sigla “TPM”.
Per memorizzare i brani selezionare il bra-
no desiderato, quindi premere il tasto di pre-
selezione 1 (17) per circa 1 secondo, fino
al segnale acustico; sul display appare la scrit-
ta “STORED”. Ripetere questa procedura
per tutti gli altri brani da memorizzare.

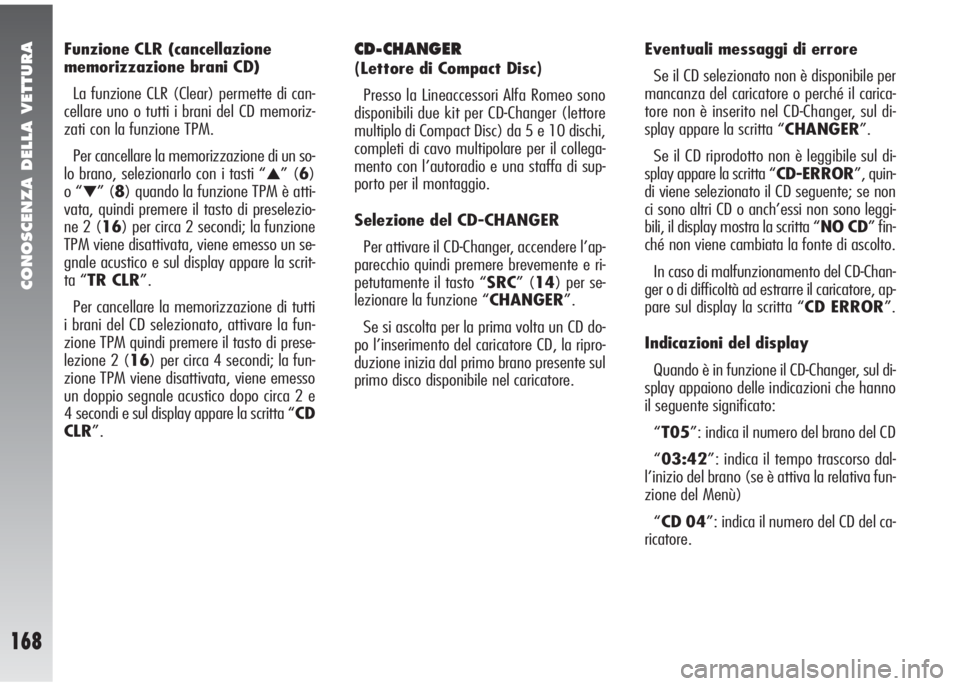

CONOSCENZA DELLA VETTURA
168
Funzione CLR (cancellazione
memorizzazione brani CD)
La funzione CLR (Clear) permette di can-
cellare uno o tutti i brani del CD memoriz-
zati con la funzione TPM.
Per cancellare la memorizzazione di un so-
lo brano, selezionarlo con i tasti “
▲” (6)
o “
▼” (8) quando la funzione TPM è atti-
vata, quindi premere il tasto di preselezio-
ne 2 (16) per circa 2 secondi; la funzione
TPM viene disattivata, viene emesso un se-
gnale acustico e sul display appare la scrit-
ta “TR CLR”.
Per cancellare la memorizzazione di tutti
i brani del CD selezionato, attivare la fun-
zione TPM quindi premere il tasto di prese-
lezione 2 (16) per circa 4 secondi; la fun-
zione TPM viene disattivata, viene emesso
un doppio segnale acustico dopo circa 2 e
4 secondi e sul display appare la scritta “CD
CLR”.
CD-CHANGER
(Lettore di Compact Disc)
Presso la Lineaccessori Alfa Romeo sono
disponibili due kit per CD-Changer (lettore
multiplo di Compact Disc) da 5 e 10 dischi,
completi di cavo multipolare per il collega-
mento con l’autoradio e una staffa di sup-
porto per il montaggio.
Selezione del CD-CHANGER
Per attivare il CD-Changer, accendere l’ap-
parecchio quindi premere brevemente e ri-
petutamente il tasto “SRC” (14) per se-
lezionare la funzione “CHANGER”.
Se si ascolta per la prima volta un CD do-
po l’inserimento del caricatore CD, la ripro-
duzione inizia dal primo brano presente sul
primo disco disponibile nel caricatore.Eventuali messaggi di errore
Se il CD selezionato non è disponibile per
mancanza del caricatore o perché il carica-
tore non è inserito nel CD-Changer, sul di-
splay appare la scritta “CHANGER”.
Se il CD riprodotto non è leggibile sul di-
splay appare la scritta “CD-ERROR”, quin-
di viene selezionato il CD seguente; se non
ci sono altri CD o anch’essi non sono leggi-
bili, il display mostra la scritta “NO CD” fin-
ché non viene cambiata la fonte di ascolto.
In caso di malfunzionamento del CD-Chan-
ger o di difficoltà ad estrarre il caricatore, ap-
pare sul display la scritta “CD ERROR”.
Indicazioni del display
Quando è in funzione il CD-Changer, sul di-
splay appaiono delle indicazioni che hanno
il seguente significato:
“T05”: indica il numero del brano del CD
“03:42”: indica il tempo trascorso dal-
l’inizio del brano (se è attiva la relativa fun-
zione del Menù)
“CD 04”: indica il numero del CD del ca-
ricatore.

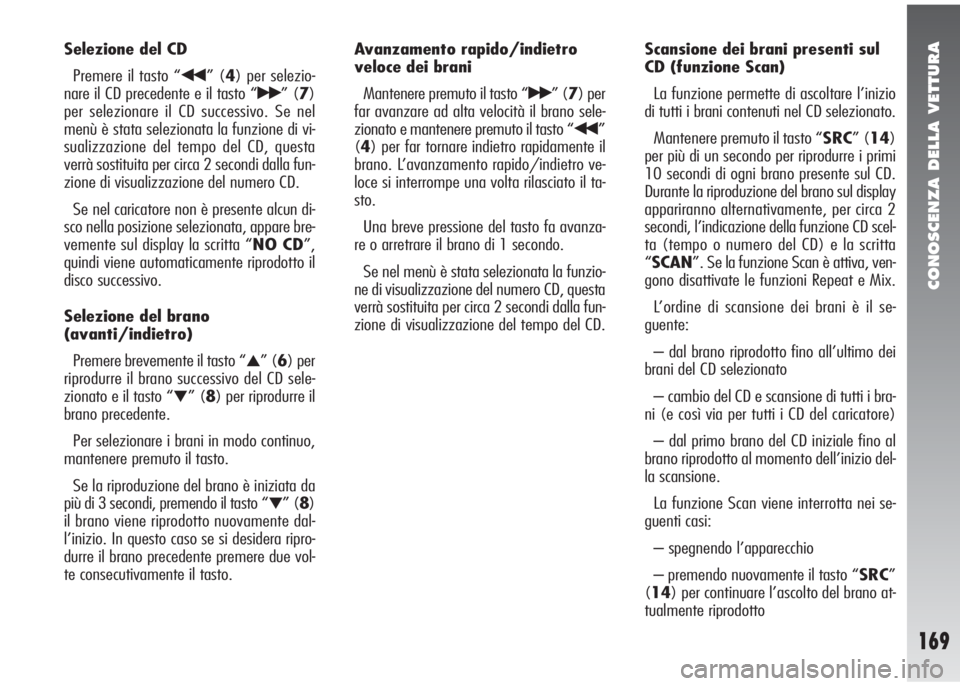

CONOSCENZA DELLA VETTURA
169
Selezione del CD
Premere il tasto “
¯¯” (4) per selezio-
nare il CD precedente e il tasto “
˙˙” (7)
per selezionare il CD successivo. Se nel
menù è stata selezionata la funzione di vi-
sualizzazione del tempo del CD, questa
verrà sostituita per circa 2 secondi dalla fun-
zione di visualizzazione del numero CD.
Se nel caricatore non è presente alcun di-
sco nella posizione selezionata, appare bre-
vemente sul display la scritta “NO CD”,
quindi viene automaticamente riprodotto il
disco successivo.
Selezione del brano
(avanti/indietro)
Premere brevemente il tasto “
▲” (6) per
riprodurre il brano successivo del CD sele-
zionato e il tasto “
▼” (8) per riprodurre il
brano precedente.
Per selezionare i brani in modo continuo,
mantenere premuto il tasto.
Se la riproduzione del brano è iniziata da
più di 3 secondi, premendo il tasto “
▼” (8)
il brano viene riprodotto nuovamente dal-
l’inizio. In questo caso se si desidera ripro-
durre il brano precedente premere due vol-
te consecutivamente il tasto.Avanzamento rapido/indietro
veloce dei brani
Mantenere premuto il tasto “
˙˙” (7) per
far avanzare ad alta velocità il brano sele-
zionato e mantenere premuto il tasto “
¯¯”
(4) per far tornare indietro rapidamente il
brano. L’avanzamento rapido/indietro ve-
loce si interrompe una volta rilasciato il ta-
sto.
Una breve pressione del tasto fa avanza-
re o arretrare il brano di 1 secondo.
Se nel menù è stata selezionata la funzio-
ne di visualizzazione del numero CD, questa
verrà sostituita per circa 2 secondi dalla fun-
zione di visualizzazione del tempo del CD.Scansione dei brani presenti sul
CD (funzione Scan)
La funzione permette di ascoltare l’inizio
di tutti i brani contenuti nel CD selezionato.
Mantenere premuto il tasto “SRC” (14)
per più di un secondo per riprodurre i primi
10 secondi di ogni brano presente sul CD.
Durante la riproduzione del brano sul display
appariranno alternativamente, per circa 2
secondi, l’indicazione della funzione CD scel-
ta (tempo o numero del CD) e la scritta
“SCAN”. Se la funzione Scan è attiva, ven-
gono disattivate le funzioni Repeat e Mix.
L’ordine di scansione dei brani è il se-
guente:
– dal brano riprodotto fino all’ultimo dei
brani del CD selezionato
– cambio del CD e scansione di tutti i bra-
ni (e così via per tutti i CD del caricatore)
– dal primo brano del CD iniziale fino al
brano riprodotto al momento dell’inizio del-
la scansione.
La funzione Scan viene interrotta nei se-
guenti casi:
– spegnendo l’apparecchio
– premendo nuovamente il tasto “SRC”
(14) per continuare l’ascolto del brano at-
tualmente riprodotto

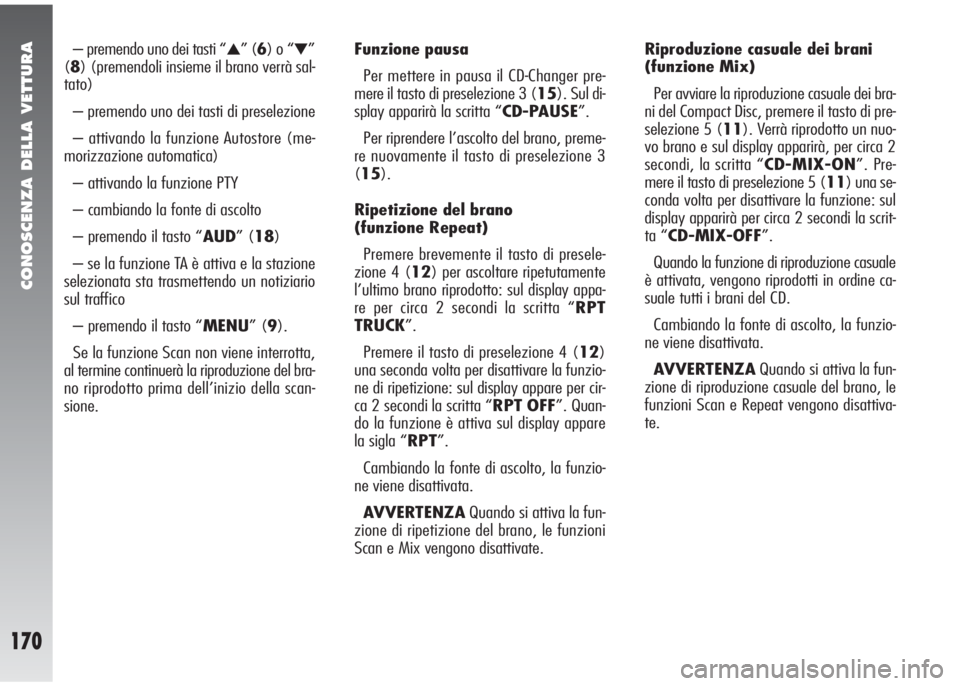

CONOSCENZA DELLA VETTURA
170
– premendo uno dei tasti “▲” (6) o “▼”
(8) (premendoli insieme il brano verrà sal-
tato)
– premendo uno dei tasti di preselezione
– attivando la funzione Autostore (me-
morizzazione automatica)
– attivando la funzione PTY
– cambiando la fonte di ascolto
– premendo il tasto “AUD” (18)
– se la funzione TA è attiva e la stazione
selezionata sta trasmettendo un notiziario
sul traffico
– premendo il tasto “MENU” (9).
Se la funzione Scan non viene interrotta,
al termine continuerà la riproduzione del bra-
no riprodotto prima dell’inizio della scan-
sione.Funzione pausa
Per mettere in pausa il CD-Changer pre-
mere il tasto di preselezione 3 (15). Sul di-
splay apparirà la scritta “CD-PAUSE”.
Per riprendere l’ascolto del brano, preme-
re nuovamente il tasto di preselezione 3
(15).
Ripetizione del brano
(funzione Repeat)
Premere brevemente il tasto di presele-
zione 4 (12) per ascoltare ripetutamente
l’ultimo brano riprodotto: sul display appa-
re per circa 2 secondi la scritta “RPT
TRUCK”.
Premere il tasto di preselezione 4 (12)
una seconda volta per disattivare la funzio-
ne di ripetizione: sul display appare per cir-
ca 2 secondi la scritta “RPT OFF”. Quan-
do la funzione è attiva sul display appare
la sigla “RPT”.
Cambiando la fonte di ascolto, la funzio-
ne viene disattivata.
AVVERTENZAQuando si attiva la fun-
zione di ripetizione del brano, le funzioni
Scan e Mix vengono disattivate. Riproduzione casuale dei brani
(funzione Mix)
Per avviare la riproduzione casuale dei bra-
ni del Compact Disc, premere il tasto di pre-
selezione 5 (11). Verrà riprodotto un nuo-
vo brano e sul display apparirà, per circa 2
secondi, la scritta “CD-MIX-ON”. Pre-
mere il tasto di preselezione 5 (11) una se-
conda volta per disattivare la funzione: sul
display apparirà per circa 2 secondi la scrit-
ta “CD-MIX-OFF”.
Quando la funzione di riproduzione casuale
è attivata, vengono riprodotti in ordine ca-
suale tutti i brani del CD.
Cambiando la fonte di ascolto, la funzio-
ne viene disattivata.
AVVERTENZAQuando si attiva la fun-
zione di riproduzione casuale del brano, le
funzioni Scan e Repeat vengono disattiva-
te.

CONOSCENZA DELLA VETTURA
171

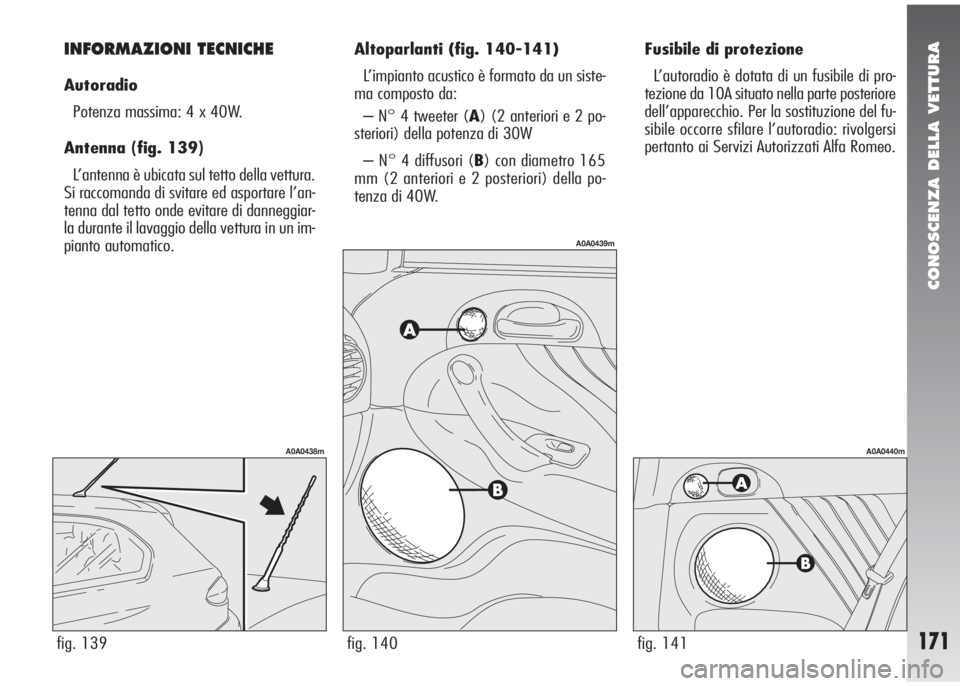

Fusibile di protezione
L’autoradio è dotata di un fusibile di pro-
tezione da 10A situato nella parte posteriore
dell’apparecchio. Per la sostituzione del fu-
sibile occorre sfilare l’autoradio: rivolgersi
pertanto ai Servizi Autorizzati Alfa Romeo.
fig. 141
A0A0440m
INFORMAZIONI TECNICHE
Autoradio
Potenza massima: 4 x 40W.
Antenna(fig. 139)
L’antenna è ubicata sul tetto della vettura.
Si raccomanda di svitare ed asportare l’an-
tenna dal tetto onde evitare di danneggiar-
la durante il lavaggio della vettura in un im-
pianto automatico.
fig. 139
A0A0438m
Altoparlanti (fig. 140-141)
L’impianto acustico è formato da un siste-
ma composto da:
– N° 4 tweeter (A) (2 anteriori e 2 po-
steriori) della potenza di 30W
– N° 4 diffusori (B) con diametro 165
mm (2 anteriori e 2 posteriori) della po-
tenza di 40W.
fig. 140
A0A0439m

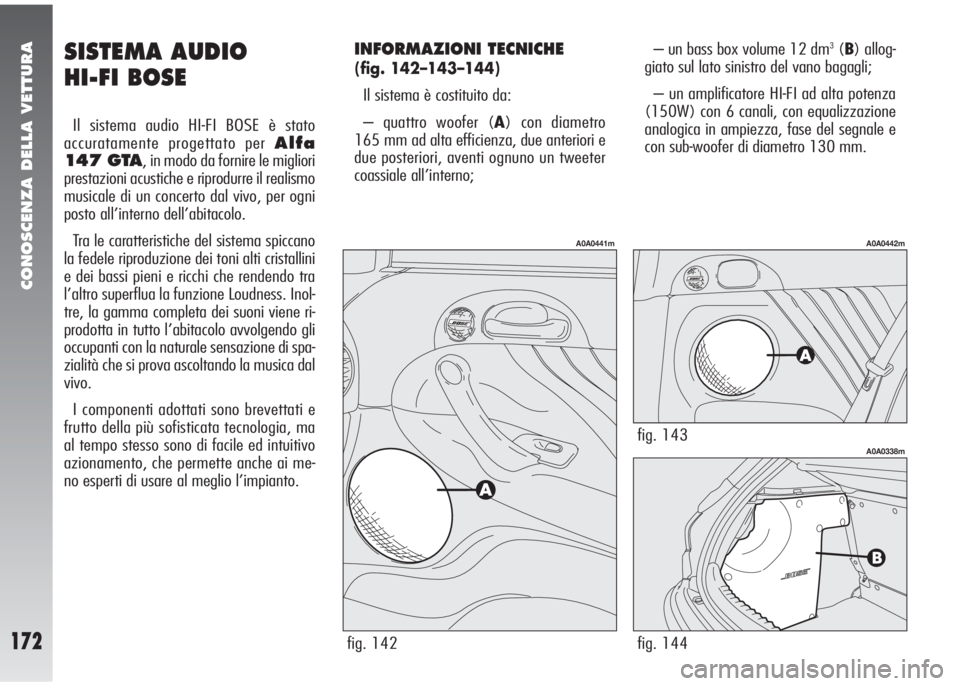

CONOSCENZA DELLA VETTURA
172
SISTEMA AUDIO
HI-FI BOSE
Il sistema audio HI-FI BOSE è stato
accuratamente progettato per
Alfa
147 GTA
, in modo da fornire le migliori
prestazioni acustiche e riprodurre il realismo
musicale di un concerto dal vivo, per ogni
posto all’interno dell’abitacolo.
Tra le caratteristiche del sistema spiccano
la fedele riproduzione dei toni alti cristallini
e dei bassi pieni e ricchi che rendendo tra
l’altro superflua la funzione Loudness. Inol-
tre, la gamma completa dei suoni viene ri-
prodotta in tutto l’abitacolo avvolgendo gli
occupanti con la naturale sensazione di spa-
zialità che si prova ascoltando la musica dal
vivo.
I componenti adottati sono brevettati e
frutto della più sofisticata tecnologia, ma
al tempo stesso sono di facile ed intuitivo
azionamento, che permette anche ai me-
no esperti di usare al meglio l’impianto.
fig. 144
A0A0338mfig. 143
A0A0442m
INFORMAZIONI TECNICHE
(fig. 142–143–144)
Il sistema è costituito da:
– quattro woofer (A) con diametro
165 mm ad alta efficienza, due anteriori e
due posteriori, aventi ognuno un tweeter
coassiale all’interno;– un bass box volume 12 dm
3(B) allog-
giato sul lato sinistro del vano bagagli;
– un amplificatore HI-FI ad alta potenza
(150W) con 6 canali, con equalizzazione
analogica in ampiezza, fase del segnale e
con sub-woofer di diametro 130 mm.
fig. 142
A0A0441m

CONOSCENZA DELLA VETTURA
173
ALLA STAZIONE
DI RIFORNIMENTO
I dispositivi antinquina-
mento presenti sulla vet-
tura impongono di usare
esclusivamente supercarburante
senza piombo con numero di otta-
no (R.O.N.) non inferiore a 95.
Non utilizzare in alcun ca-
so la benzina convenziona-
le con piombo, per non dan-
neggiare in modo irreparabile la
marmitta catalitica. Nel caso il ser-
batoio del carburante fosse rifor-
nito anche solo con una piccola
quantità di benzina con piombo,
NON AVVIARE IL MOTORE. Non
tentare di diluire la benzina conte-
nuta anche in piccole parti del ser-
batoio con supercarburante senza
piombo, ma procedere al completo
svuotamento del serbatoio e del
circuito di alimentazione del carbu-
rante.
Al fine di prevenire accidentali rifornimen-
ti con benzine contenenti piombo, il dia-
metro del bocchettone del serbatoio è di mi-
sura tale da non accettare il becco erogato-
re delle colonnine di tale tipo di benzina.
La marmitta catalitica
inefficiente comporta emis-
sioni nocive allo scarico e
conseguente inquinamento all’am-
biente.
TAPPO SERBATOIO
CARBURANTE
(fig. 145)
Il tappo serbatoio carburante (A) è provvi-
sto di serratura con chiave e dispositivo anti-
smarrimento (B) che lo assicura allo sportello
(C) rendendolo imperdibile; per accedervi
aprire lo sportello quindi utilizzando la chia-
ve di avviamento, ruotarla in senso antiora-
rio e svitare il tappo stesso.
Durante il rifornimento, agganciare il tap-
po al dispositivo ricavato all’interno dello
sportello come illustrato in figura.
fig. 145
A0A0443m
AVVERTENZALa chiusura ermetica del
serbatoio può determinare una leggera pres-
surizzazione. Un eventuale sfiato, mentre
si svita il tappo, è pertanto del tutto normale.
Dopo il rifornimento, occorre avvitare il tap-
po in senso orario fino ad avvertire uno o
più scatti; ruotare quindi la chiave in senso
orario ed estrarla. Richiudere lo sportello.
AVVERTENZAPer la vostra sicurezza
inoltre, prima di avviare il motore accerta-
tevi che la pistola di rifornimento sia cor-
rettamente inserita nel distributore di car-
burante.
In caso di necessità sosti-
tuire il tappo serbatoio car-
burante solo con un altro
originale, o l’efficienza dell’im-
pianto recupero vapori benzina po-
trebbe essere compromessa.
Non avvicinarsi al bocchet-
tone del serbatoio con
fiamme libere o sigarette accese:
pericolo d’incendio. Evitare anche
di avvicinarsi troppo al bocchetto-
ne con il viso, per non inalare va-
pori nocivi.
ATTENZIONE

CONOSCENZA DELLA VETTURA

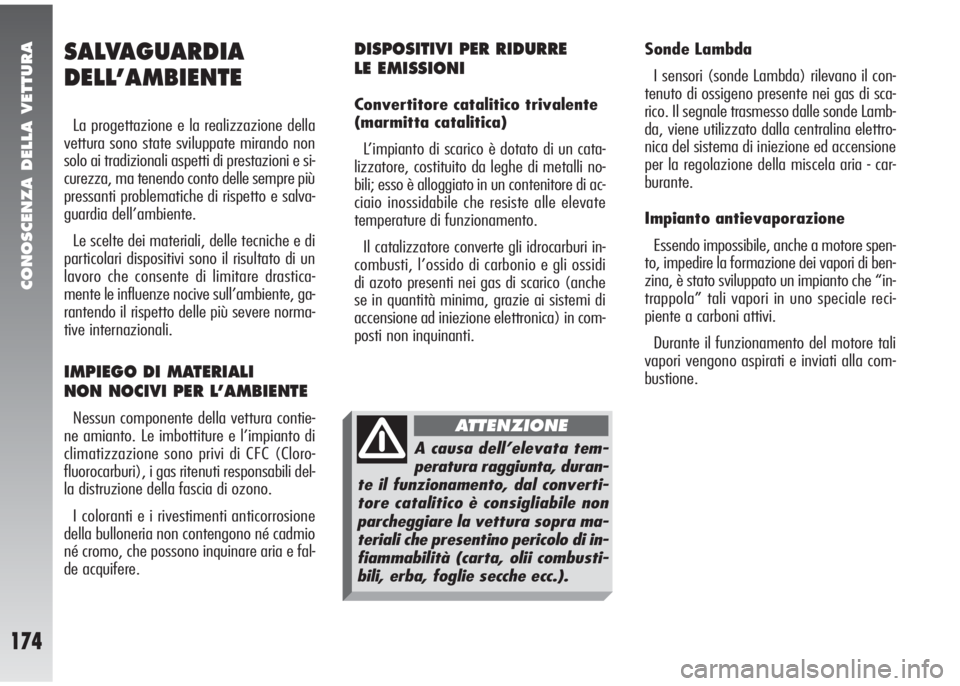

174
DISPOSITIVI PER RIDURRE
LE EMISSIONI
Convertitore catalitico trivalente
(marmitta catalitica)
L’impianto di scarico è dotato di un cata-
lizzatore, costituito da leghe di metalli no-
bili; esso è alloggiato in un contenitore di ac-
ciaio inossidabile che resiste alle elevate
temperature di funzionamento.
Il catalizzatore converte gli idrocarburi in-
combusti, l’ossido di carbonio e gli ossidi
di azoto presenti nei gas di scarico (anche
se in quantità minima, grazie ai sistemi di
accensione ad iniezione elettronica) in com-
posti non inquinanti.Sonde Lambda
I sensori (sonde Lambda) rilevano il con-
tenuto di ossigeno presente nei gas di sca-
rico. Il segnale trasmesso dalle sonde Lamb-
da, viene utilizzato dalla centralina elettro-
nica del sistema di iniezione ed accensione
per la regolazione della miscela aria - car-
burante.
Impianto antievaporazione
Essendo impossibile, anche a motore spen-
to, impedire la formazione dei vapori di ben-
zina, è stato sviluppato un impianto che “in-
trappola” tali vapori in uno speciale reci-
piente a carboni attivi.
Durante il funzionamento del motore tali
vapori vengono aspirati e inviati alla com-
bustione.
SALVAGUARDIA
DELL’AMBIENTE
La progettazione e la realizzazione della
vettura sono state sviluppate mirando non
solo ai tradizionali aspetti di prestazioni e si-
curezza, ma tenendo conto delle sempre più
pressanti problematiche di rispetto e salva-
guardia dell’ambiente.
Le scelte dei materiali, delle tecniche e di
particolari dispositivi sono il risultato di un
lavoro che consente di limitare drastica-
mente le influenze nocive sull’ambiente, ga-
rantendo il rispetto delle più severe norma-
tive internazionali.
IMPIEGO DI MATERIALI
NON NOCIVI PER L’AMBIENTE
Nessun componente della vettura contie-
ne amianto. Le imbottiture e l’impianto di
climatizzazione sono privi di CFC (Cloro-
fluorocarburi), i gas ritenuti responsabili del-
la distruzione della fascia di ozono.
I coloranti e i rivestimenti anticorrosione
della bulloneria non contengono né cadmio
né cromo, che possono inquinare aria e fal-
de acquifere.
A causa dell’elevata tem-
peratura raggiunta, duran-
te il funzionamento, dal converti-
tore catalitico è consigliabile non
parcheggiare la vettura sopra ma-
teriali che presentino pericolo di in-
fiammabilità (carta, olii combusti-
bili, erba, foglie secche ecc.).
ATTENZIONE
