IN EMERGENZA
207
PLAFONIERA POSTERIORE
(fig. 41-42)
Per sostituire la lampada procedere come
segue:
– Estrarre la plafoniera (A) facendo leva
nel punto indicato dalla freccia.
– Sostituire la lampada svincolandola dai
contatti laterali accertandosi che la nuova
lampada risulti correttamente bloccata tra i
contatti stessi.
– Rimontare la plafoniera inserendo prima
il lato con il connettore e premendo poi sul-
l’altro lato fino ad avvertire lo scatto di ag-
gancio della linguetta di ritegno (B).
PLAFONIERA SPECCHIETTO
DI CORTESIA
(fig. 43-44)
Per sostituire una lampada procedere co-
me segue:
– Aprire la copertura (A) dello specchietto.
– Estrarre il trasparente (B) facendo le-
va nel punto indicato dalla freccia.
– Sollevare delicatamente il portalampa-
da (C) dalla sede relativa, estrarre la lam-
pada inserita a pressione e sostituirla.– Riposizionare correttamente il porta-
lampada (C) nella sede relativa.
– Rimontare il trasparente (B) inserendolo
nella sua corretta posizione prima da un la-
to e quindi premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.
fig. 41
A0A0177m
fig. 42
A0A0178mfig. 43
A0A0179m
fig. 44
A0A0180m

IN EMERGENZA
208

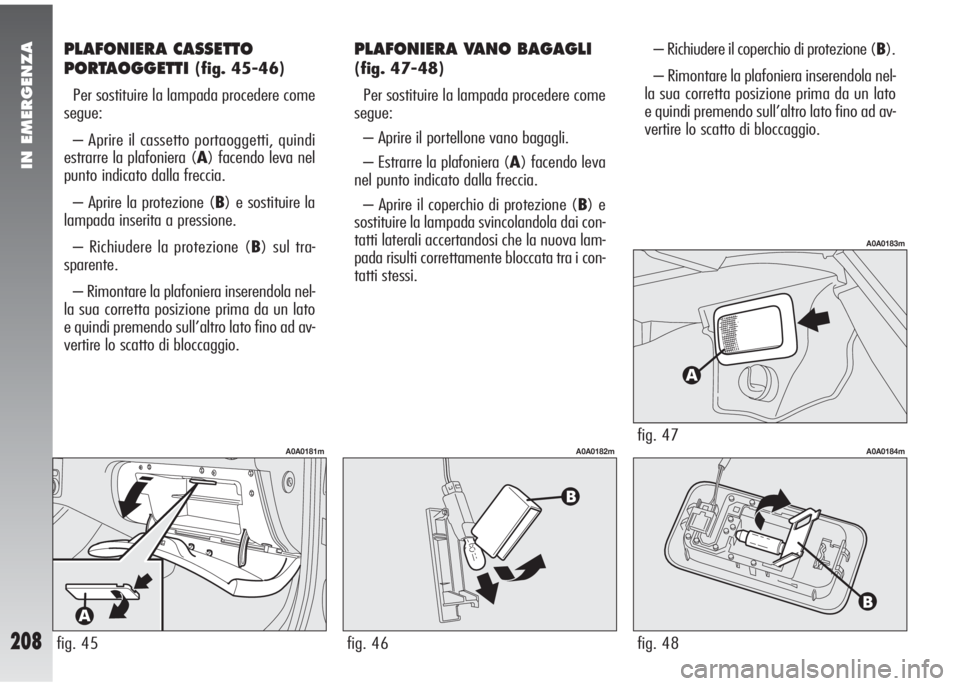

PLAFONIERA CASSETTO
PORTAOGGETTI
(fig. 45-46)
Per sostituire la lampada procedere come
segue:
– Aprire il cassetto portaoggetti, quindi
estrarre la plafoniera (A) facendo leva nel
punto indicato dalla freccia.
– Aprire la protezione (B) e sostituire la
lampada inserita a pressione.
– Richiudere la protezione (B) sul tra-
sparente.
– Rimontare la plafoniera inserendola nel-
la sua corretta posizione prima da un lato
e quindi premendo sull’altro lato fino ad av-
vertire lo scatto di bloccaggio.
PLAFONIERA VANO BAGAGLI
(fig. 47-48)
Per sostituire la lampada procedere come
segue:
– Aprire il portellone vano bagagli.
– Estrarre la plafoniera (A) facendo leva
nel punto indicato dalla freccia.
– Aprire il coperchio di protezione (B) e
sostituire la lampada svincolandola dai con-
tatti laterali accertandosi che la nuova lam-
pada risulti correttamente bloccata tra i con-
tatti stessi.– Richiudere il coperchio di protezione (B).
– Rimontare la plafoniera inserendola nel-
la sua corretta posizione prima da un lato
e quindi premendo sull’altro lato fino ad av-
vertire lo scatto di bloccaggio.
fig. 45
A0A0181m
fig. 46
A0A0182mfig. 47
A0A0183m
fig. 48
A0A0184m

IN EMERGENZA
209

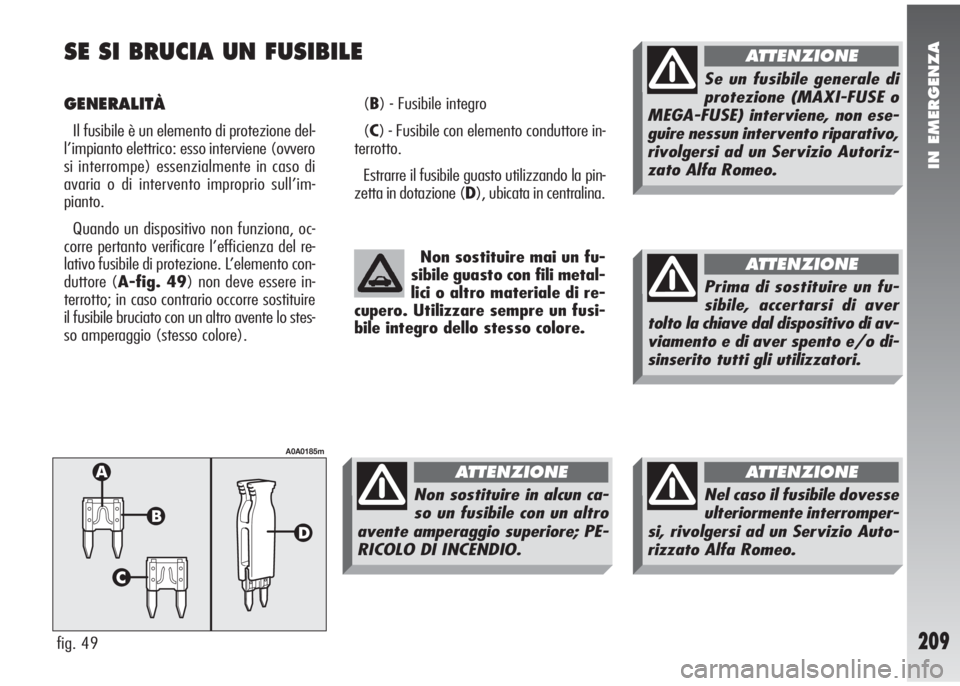

SE SI BRUCIA UN FUSIBILE
GENERALITÀ
Il fusibile è un elemento di protezione del-
l’impianto elettrico: esso interviene (ovvero
si interrompe) essenzialmente in caso di
avaria o di intervento improprio sull’im-
pianto.
Quando un dispositivo non funziona, oc-
corre pertanto verificare l’efficienza del re-
lativo fusibile di protezione. L’elemento con-
duttore (A-fig. 49) non deve essere in-
terrotto; in caso contrario occorre sostituire
il fusibile bruciato con un altro avente lo stes-
so amperaggio (stesso colore).(B) - Fusibile integro
(C) - Fusibile con elemento conduttore in-
terrotto.
Estrarre il fusibile guasto utilizzando la pin-
zetta in dotazione (D), ubicata in centralina.
fig. 49
A0A0185m
Non sostituire mai un fu-
sibile guasto con fili metal-
lici o altro materiale di re-
cupero. Utilizzare sempre un fusi-
bile integro dello stesso colore.
Non sostituire in alcun ca-
so un fusibile con un altro
avente amperaggio superiore; PE-
RICOLO DI INCENDIO.
ATTENZIONE
Se un fusibile generale di
protezione (MAXI-FUSE o
MEGA-FUSE) interviene, non ese-
guire nessun intervento riparativo,
rivolgersi ad un Servizio Autoriz-
zato Alfa Romeo.
ATTENZIONE
Prima di sostituire un fu-
sibile, accertarsi di aver
tolto la chiave dal dispositivo di av-
viamento e di aver spento e/o di-
sinserito tutti gli utilizzatori.
ATTENZIONE
Nel caso il fusibile dovesse
ulteriormente interromper-
si, rivolgersi ad un Servizio Auto-
rizzato Alfa Romeo.
ATTENZIONE

IN EMERGENZA
210

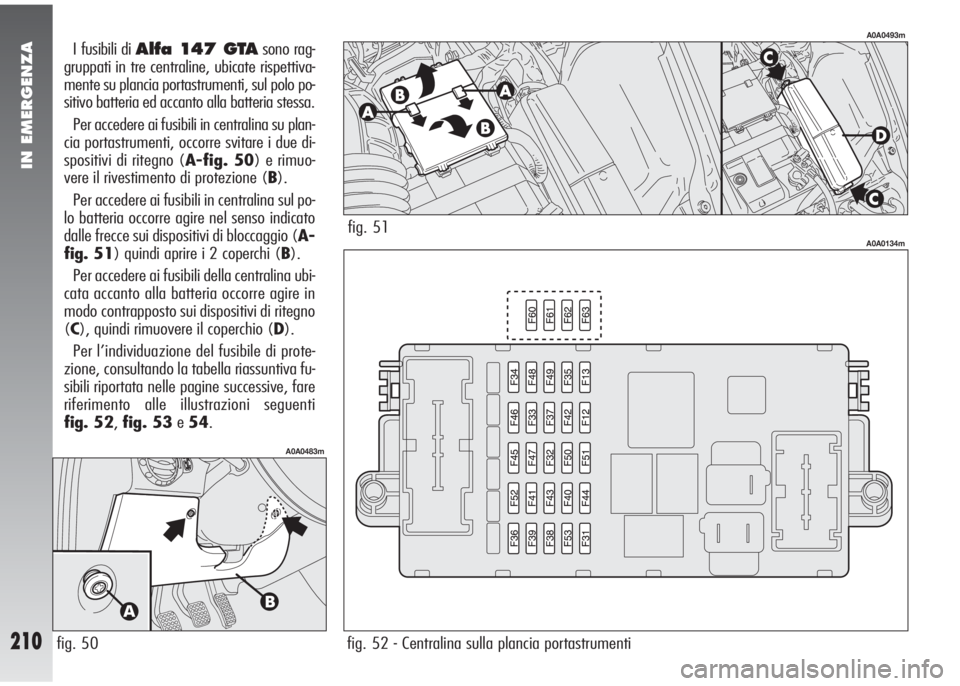

I fusibili di Alfa 147 GTAsono rag-
gruppati in tre centraline, ubicate rispettiva-
mente su plancia portastrumenti, sul polo po-
sitivo batteria ed accanto alla batteria stessa.
Per accedere ai fusibili in centralina su plan-
cia portastrumenti, occorre svitare i due di-
spositivi di ritegno (A-fig. 50) e rimuo-
vere il rivestimento di protezione (B).
Per accedere ai fusibili in centralina sul po-
lo batteria occorre agire nel senso indicato
dalle frecce sui dispositivi di bloccaggio (A-
fig. 51) quindi aprire i 2 coperchi (B).
Per accedere ai fusibili della centralina ubi-
cata accanto alla batteria occorre agire in
modo contrapposto sui dispositivi di ritegno
(C), quindi rimuovere il coperchio (D).
Per l’individuazione del fusibile di prote-
zione, consultando la tabella riassuntiva fu-
sibili riportata nelle pagine successive, fare
riferimento alle illustrazioni seguenti
fig. 52,fig. 53e54.
fig. 50
A0A0483m
fig. 51
A0A0493m
fig. 52 - Centralina sulla plancia portastrumenti
A0A0134m

IN EMERGENZA

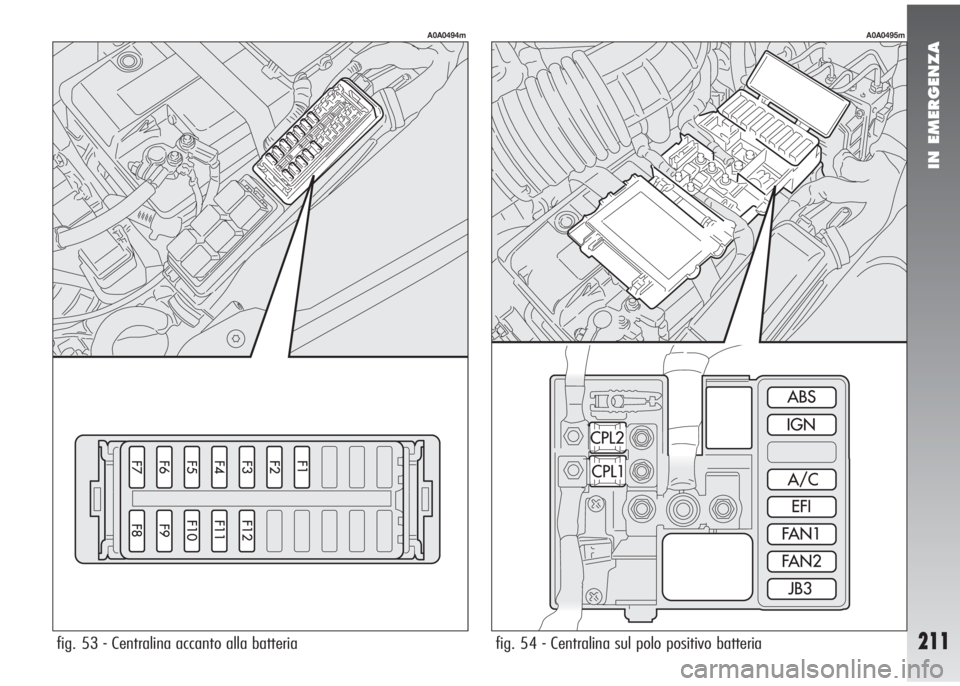

211fig. 53 - Centralina accanto alla batteria
A0A0494m
fig. 54 - Centralina sul polo positivo batteria
A0A0495m

IN EMERGENZA
212
30
30
10
7,5
15
7,5
7,5 IGN (MAXI-FUSE)
F13
F31
F39
F1
F31
UTILIZZATORI FIGURA FUSIBILE AMPERE
Luci di emergenza
Anabbagliante destro
Anabbagliante sinistro
Abbagliante
Fendinebbia
Stop
Retromarcia
+30 luci di direzione (frecce)10
10
10
15
15
10
7,5
10 F53
F12
F13
F2
F30
F37
F35
F53
LUCI FIGURA FUSIBILE AMPERE

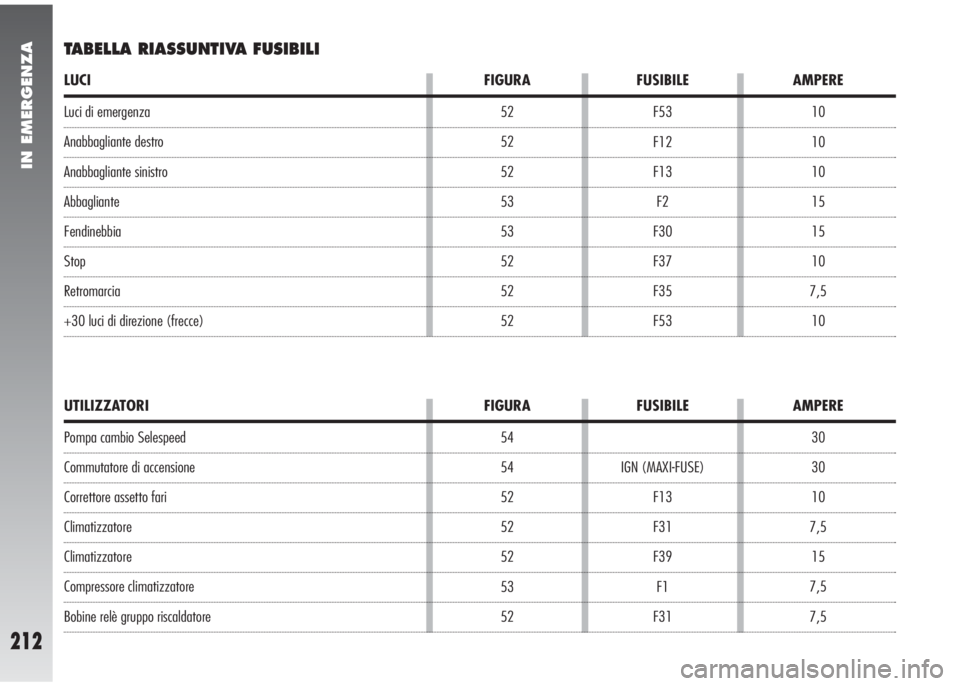

TABELLA RIASSUNTIVA FUSIBILI
Pompa cambio Selespeed
Commutatore di accensione
Correttore assetto fari
Climatizzatore
Climatizzatore
Compressore climatizzatore
Bobine relè gruppo riscaldatore54
54
52
52
52
53
52 52
52
52
53
53
52
52
52

IN EMERGENZA

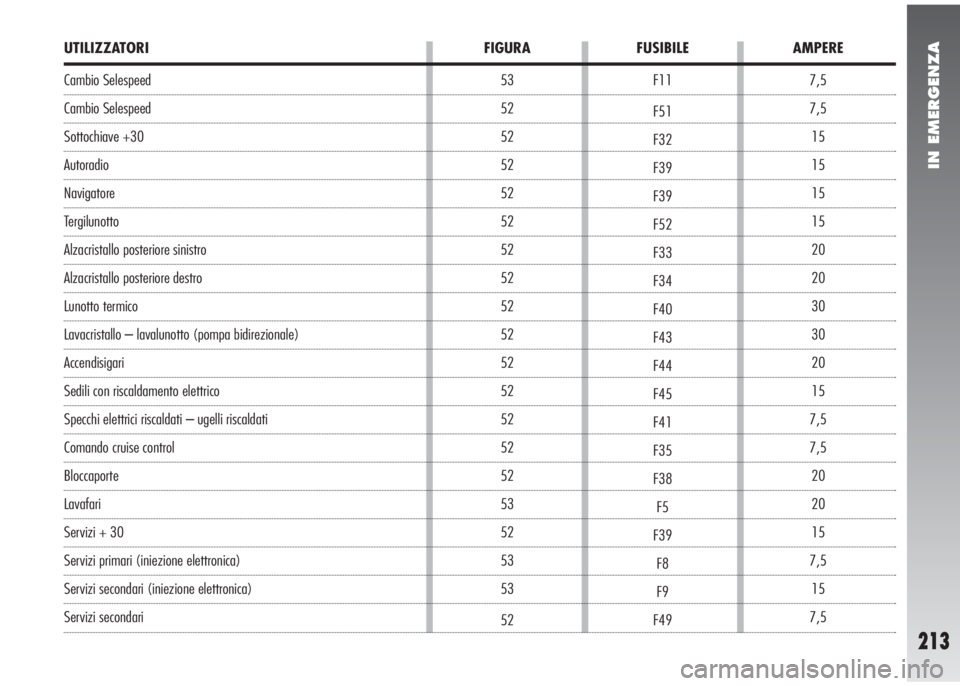

213
7,5
7,5
15
15
15
15
20
20
30
30
20
15
7,5
7,5
20
20
15
7,5
15
7,5 F11
F51
F32
F39
F39
F52
F33
F34
F40
F43
F44
F45
F41
F35
F38
F5
F39
F8
F9
F49
UTILIZZATORI FIGURA FUSIBILE AMPERE
Cambio Selespeed
Cambio Selespeed
Sottochiave +30
Autoradio
Navigatore
Tergilunotto
Alzacristallo posteriore sinistro
Alzacristallo posteriore destro
Lunotto termico
Lavacristallo – lavalunotto (pompa bidirezionale)
Accendisigari
Sedili con riscaldamento elettrico
Specchi elettrici riscaldati – ugelli riscaldati
Comando cruise control
Bloccaporte
Lavafari
Servizi + 30
Servizi primari (iniezione elettronica)
Servizi secondari (iniezione elettronica)
Servizi secondari53
52
52
52
52
52
52
52
52
52
52
52
52
52
52
53
52
53
53
52

IN EMERGENZA
214
Sensori volumetrici
Sensore impianto VDC
Sensore angolo di sterzata
Presa di diagnosi sistema EOBD
Predisposizione telefono cellulare
Alimentazione centralina porta lato guidatore
Alimentazione centralina porta lato passeggero
Illuminazione comandi
Illuminazione comandi climatizzatore
Quadro strumenti
Quadro strumenti
Centralina porta lato guidatore
Centralina ABS
Centralina ABS
Centralina plancia portastrumenti
Centralina vano bagagliaio
Centralina Air - bag
Centralina iniezione elettronica +30
Centralina plancia15
7,5
7,5
15
15
20
20
7,5
7,5
10
10
15
7,5
50
50
15
7,5
7,5
70 F39
F42
F42
F39
F39
F47
F48
F49
F35
F37
F53
F39
F42
ABS (MAXI-FUSE)
CPL2 (MAXI-FUSE)
F39
F50
F6
CPL1 (MAXI-FUSE)
UTILIZZATORI FIGURA FUSIBILE AMPERE
52
52
52
52
52
52
52
52
52
52
52
52
52
54
54
52
52
53
54
