CONOSCENZA DELLA VETTURA
103
PULSANTE AUTO
FUNZIONAMENTO
AUTOMATICO
(fig. 88)
Premendo il pulsante (13)
AUTOil siste-
ma regola automaticamente la quantità e la
distribuzione dell’aria immessa nell’abita-
colo, annullando tutte le precedenti regola-
zioni manuali.
Questa condizione è segnalata dall’accen-
sione di entrambe i led sul pulsante stesso.
Quando il led destro, sul pulsante (13)
AUTO, è spento indica che sono stati ese-
guiti uno o più interventi manuali e che per-
tanto il controllo automatico non è comple-
to (escluso il controllo della temperatura che
è sempre automatico) segnalato dal led si-
nistro acceso, oppure che l’impianto è in con-
dizione
OFF.
A0A0209m
fig. 88
Si consiglia l’inserimento
della funzione ricircolo aria
interna durante le soste in colonna
o in galleria per evitare l’entrata di
aria inquinata dall’esterno. È tut-
tavia da evitare l’uso prolungato di
questa funzione, specialmente se ci
sono più persone a bordo, per evi-
tare la possibilità di appannamen-
to interno dei cristalli.
ATTENZIONE
In talune condizioni clima-
tiche (es.: temperatura
esterna intorno a 0°C) e con con-
trollo automatico del ricircolo aria
interna in funzione, potrebbe evi-
denziarsi la formazione di appan-
namento sui cristalli. In questo ca-
so premere il pulsante di ricircolo
aria interna (8)
v, per disinse-
rire forzatamente il ricircolo stes-
so (led sul pulsante spenti) ed
eventualmente aumentare il flusso
di aria al parabrezza.
ATTENZIONE
La funzione di ricircolo aria
interna consente, a seconda
del funzionamento dell’impianto “ri-
scaldamento” o “raffreddamento”,
un più rapido raggiungimento delle
condizioni desiderate. È comunque
sconsigliato l’uso della stessa in
giornate piovose/fredde in quanto
si aumenterebbe notevolmente la
possibilità di appannamento inter-
no dei cristalli, soprattutto se non è
inserito il climatizzatore.
ATTENZIONE

CONOSCENZA DELLA VETTURA
104
PULSANTE
DISAPPANNAMENTO/
SBRINAMENTO RAPIDO DEI
CRISTALLI ANTERIORI

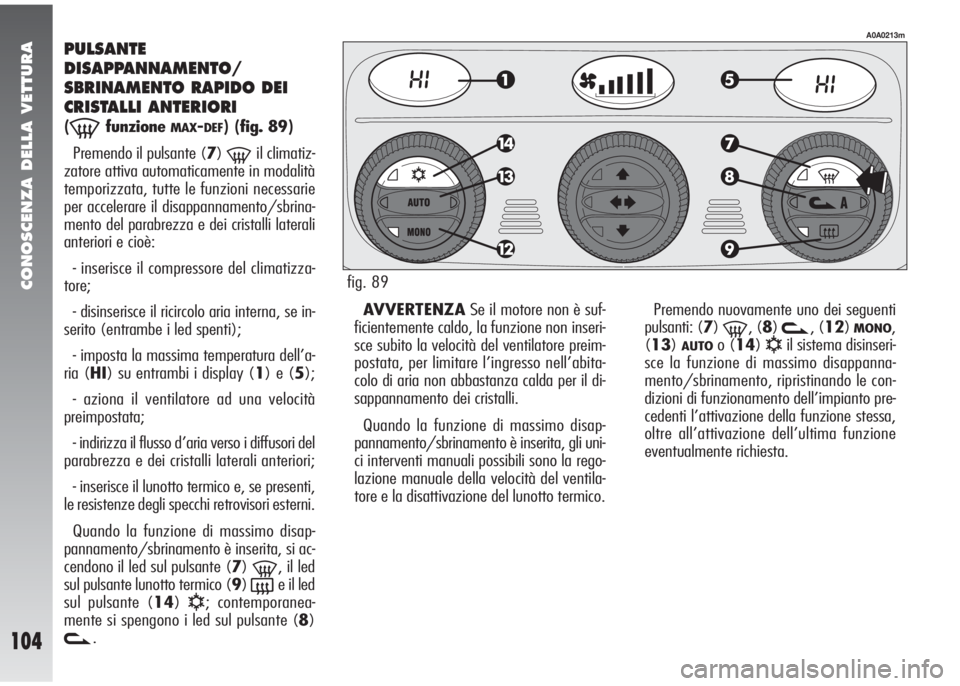

(-funzioneMAX-DEF)(fig. 89)
Premendo il pulsante (7)
-il climatiz-
zatore attiva automaticamente in modalità
temporizzata, tutte le funzioni necessarie
per accelerare il disappannamento/sbrina-
mento del parabrezza e dei cristalli laterali
anteriori e cioè:
- inserisce il compressore del climatizza-
tore;
- disinserisce il ricircolo aria interna, se in-
serito (entrambe i led spenti);
- imposta la massima temperatura dell’a-
ria (HI) su entrambi i display (1) e (5);
- aziona il ventilatore ad una velocità
preimpostata;
- indirizza il flusso d’aria verso i diffusori del
parabrezza e dei cristalli laterali anteriori;
- inserisce il lunotto termico e, se presenti,
le resistenze degli specchi retrovisori esterni.
Quando la funzione di massimo disap-
pannamento/sbrinamento è inserita, si ac-
cendono il led sul pulsante (7)
-, il led
sul pulsante lunotto termico (9)
(e il led
sul pulsante (14)
√; contemporanea-
mente si spengono i led sul pulsante (8)
v.AVVERTENZASe il motore non è suf-
ficientemente caldo, la funzione non inseri-
sce subito la velocità del ventilatore preim-
postata, per limitare l’ingresso nell’abita-
colo di aria non abbastanza calda per il di-
sappannamento dei cristalli.
Quando la funzione di massimo disap-
pannamento/sbrinamento è inserita, gli uni-
ci interventi manuali possibili sono la rego-
lazione manuale della velocità del ventila-
tore e la disattivazione del lunotto termico.Premendo nuovamente uno dei seguenti
pulsanti: (7)
-, (8)v, (12)MONO,
(13)
AUTOo (14)√il sistema disinseri-
sce la funzione di massimo disappanna-
mento/sbrinamento, ripristinando le con-
dizioni di funzionamento dell’impianto pre-
cedenti l’attivazione della funzione stessa,
oltre all’attivazione dell’ultima funzione
eventualmente richiesta.
A0A0213m
fig. 89

CONOSCENZA DELLA VETTURA
105

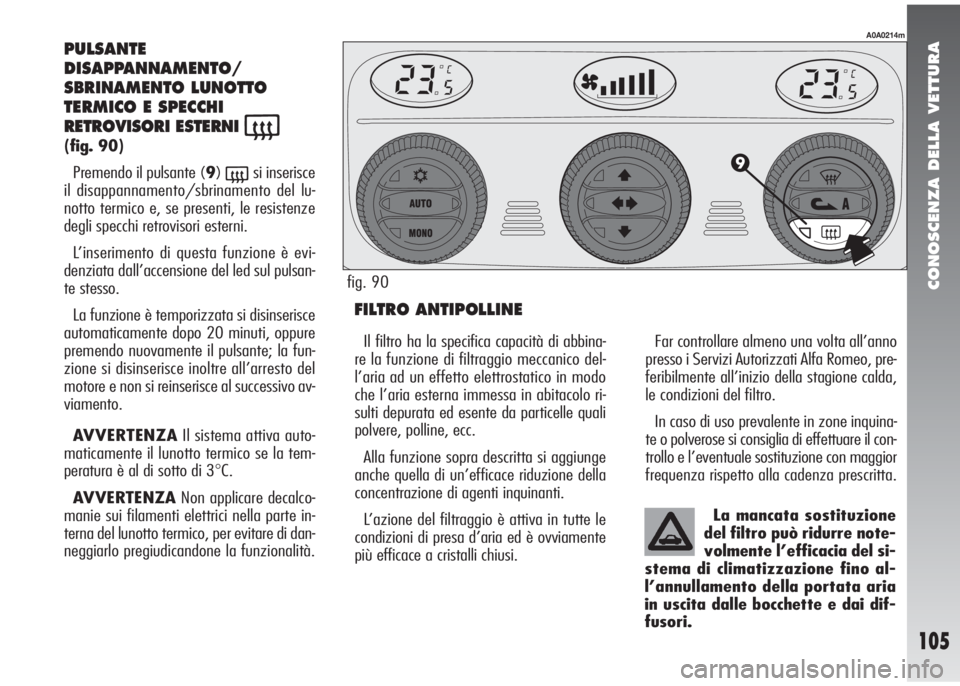

PULSANTE
DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI
((fig. 90)
Premendo il pulsante (9)
(si inserisce
il disappannamento/sbrinamento del lu-
notto termico e, se presenti, le resistenze
degli specchi retrovisori esterni.
L’inserimento di questa funzione è evi-
denziata dall’accensione del led sul pulsan-
te stesso.
La funzione è temporizzata si disinserisce
automaticamente dopo 20 minuti, oppure
premendo nuovamente il pulsante; la fun-
zione si disinserisce inoltre all’arresto del
motore e non si reinserisce al successivo av-
viamento.
AVVERTENZAIl sistema attiva auto-
maticamente il lunotto termico se la tem-
peratura è al di sotto di 3
°C.
AVVERTENZANon applicare decalco-
manie sui filamenti elettrici nella parte in-
terna del lunotto termico, per evitare di dan-
neggiarlo pregiudicandone la funzionalità.
FILTRO ANTIPOLLINE
Far controllare almeno una volta all’anno
presso i Servizi Autorizzati Alfa Romeo, pre-
feribilmente all’inizio della stagione calda,
le condizioni del filtro.
In caso di uso prevalente in zone inquina-
te o polverose si consiglia di effettuare il con-
trollo e l’eventuale sostituzione con maggior
frequenza rispetto alla cadenza prescritta.
A0A0214m
Il filtro ha la specifica capacità di abbina-
re la funzione di filtraggio meccanico del-
l’aria ad un effetto elettrostatico in modo
che l’aria esterna immessa in abitacolo ri-
sulti depurata ed esente da particelle quali
polvere, polline, ecc.
Alla funzione sopra descritta si aggiunge
anche quella di un’efficace riduzione della
concentrazione di agenti inquinanti.
L’azione del filtraggio è attiva in tutte le
condizioni di presa d’aria ed è ovviamente
più efficace a cristalli chiusi.La mancata sostituzione
del filtro può ridurre note-
volmente l’efficacia del si-
stema di climatizzazione fino al-
l’annullamento della portata aria
in uscita dalle bocchette e dai dif-
fusori.
fig. 90

CONOSCENZA DELLA VETTURA
106

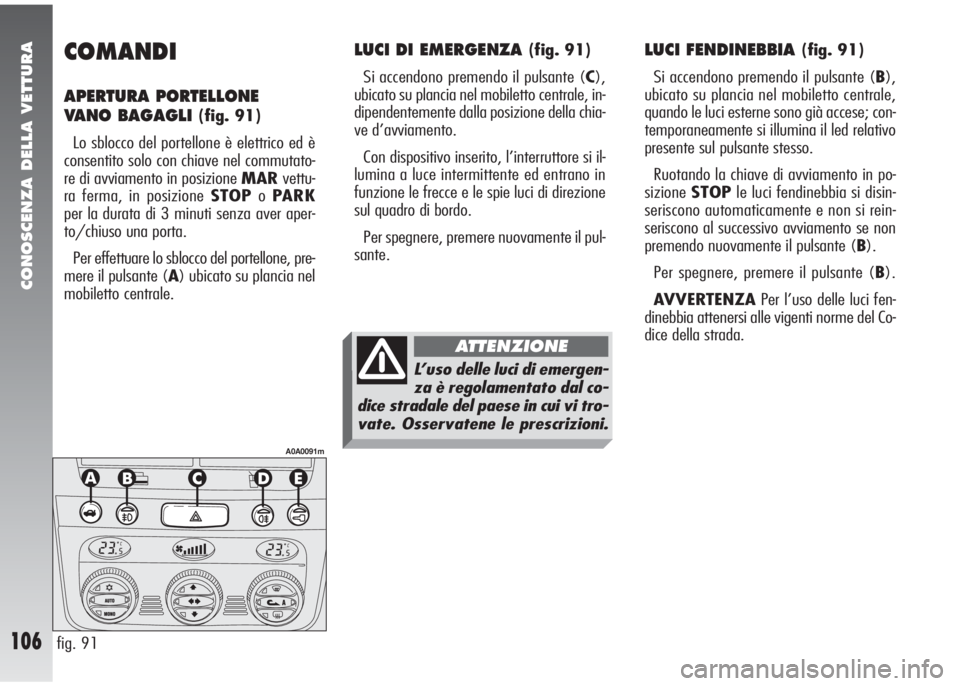

COMANDI
APERTURA PORTELLONE
VANO BAGAGLI
(fig. 91)
Lo sblocco del portellone è elettrico ed è
consentito solo con chiave nel commutato-
re di avviamento in posizione MARvettu-
ra ferma, in posizione STOPoPARK
per la durata di 3 minuti senza aver aper-
to/chiuso una porta.
Per effettuare lo sblocco del portellone, pre-
mere il pulsante (A) ubicato su plancia nel
mobiletto centrale.
LUCI FENDINEBBIA (fig. 91)
Si accendono premendo il pulsante (B),
ubicato su plancia nel mobiletto centrale,
quando le luci esterne sono già accese; con-
temporaneamente si illumina il led relativo
presente sul pulsante stesso.
Ruotando la chiave di avviamento in po-
sizioneSTOPle luci fendinebbia si disin-
seriscono automaticamente e non si rein-
seriscono al successivo avviamento se non
premendo nuovamente il pulsante (B).
Per spegnere, premere il pulsante (B).
AVVERTENZAPer l’uso delle luci fen-
dinebbia attenersi alle vigenti norme del Co-
dice della strada.
fig. 91
A0A0091m
LUCI DI EMERGENZA (fig. 91)
Si accendono premendo il pulsante (C),
ubicato su plancia nel mobiletto centrale, in-
dipendentemente dalla posizione della chia-
ve d’avviamento.
Con dispositivo inserito, l’interruttore si il-
lumina a luce intermittente ed entrano in
funzione le frecce e le spie luci di direzione
sul quadro di bordo.
Per spegnere, premere nuovamente il pul-
sante.
L’uso delle luci di emergen-
za è regolamentato dal co-
dice stradale del paese in cui vi tro-
vate. Osservatene le prescrizioni.
ATTENZIONE

CONOSCENZA DELLA VETTURA
107
Se non si notano perdite di carburante e
la vettura è in grado di ripartire, premere il
pulsante (A) per riattivare il sistema di ali-
mentazione.
fig. 92
A0A0318m
LUCE RETRONEBBIA (fig. 91)
Si inserisce, con luci anabbaglianti oppu-
re fendinebbia accese, premendo il pulsan-
te (D) ubicato su plancia nel mobiletto cen-
trale; contemporaneamente si illumina il led
relativo presente sul pulsante stesso.
Ruotando la chiave di avviamento in po-
sizioneSTOPla luce retronebbia si disin-
serisce automaticamente e non si reinseri-
sce al successivo avviamento se non pre-
mendo nuovamente il pulsante (D). Per spe-
gnere la luce retronebbia premere il pulsante
(D).
AVVERTENZASi ricorda di utilizzare la
luce retronebbia rispettando le vigenti nor-
me locali.
BLOCCAPORTE (fig. 91)
Per effettuare il blocco simultaneo delle
porte, premere il pulsante (E), ubicato su
plancia nel mobiletto centrale, indipenden-
temente dalla posizione della chiave d’av-
viamento.
Il led di deterrenza si illumina:
– con chiave in posizione MARdi colo-
re giallo a luce fissa;
– con chiave in posizione STOPdi colo-
re rosso a luce lampeggiante (condizione di
deterrenza).
INTERRUTTORE INERZIALE
BLOCCO CARBURANTE
(fig. 92)
È un interruttore di sicurezza automatico,
ubicato in basso accanto al montante por-
ta lato guida, che entra in funzione in caso
d’urto di entità rilevante e interrompe l’ali-
mentazione di carburante.
L’intervento dell’interruttore inerziale è vi-
sualizzato sul display del quadro strumenti.Se dopo l’urto si avverte
odore di carburante o si no-
tano perdite dall’impianto di alimen-
tazione, non reinserire l’interruttore,
per evitare rischi di incendio.
ATTENZIONE

CONOSCENZA DELLA VETTURA
108

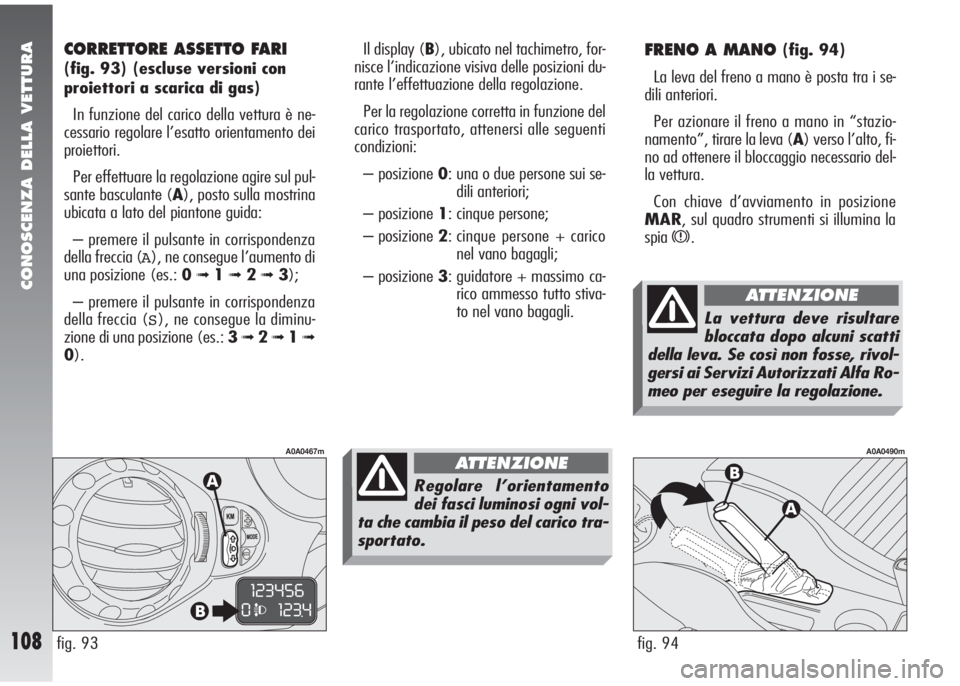

FRENO A MANO (fig. 94)
La leva del freno a mano è posta tra i se-
dili anteriori.
Per azionare il freno a mano in “stazio-
namento”, tirare la leva (A) verso l’alto, fi-
no ad ottenere il bloccaggio necessario del-
la vettura.
Con chiave d’avviamento in posizione
MAR, sul quadro strumenti si illumina la
spia
x.
fig. 94
A0A0490m
Il display (B), ubicato nel tachimetro, for-
nisce l’indicazione visiva delle posizioni du-
rante l’effettuazione della regolazione.
Per la regolazione corretta in funzione del
carico trasportato, attenersi alle seguenti
condizioni:
– posizione 0: una o due persone sui se-
dili anteriori;
– posizione 1: cinque persone;
– posizione 2: cinque persone + carico
nel vano bagagli;
– posizione 3: guidatore + massimo ca-
rico ammesso tutto stiva-
to nel vano bagagli.
fig. 93
A0A0467m
CORRETTORE ASSETTO FARI
(fig. 93) (escluse versioni con
proiettori a scarica di gas)
In funzione del carico della vettura è ne-
cessario regolare l’esatto orientamento dei
proiettori.
Per effettuare la regolazione agire sul pul-
sante basculante (A), posto sulla mostrina
ubicata a lato del piantone guida:
– premere il pulsante in corrispondenza
della freccia (
A), ne consegue l’aumento di
una posizione (es.: 0
➟1➟ 2➟3);
– premere il pulsante in corrispondenza
della freccia (
S), ne consegue la diminu-
zione di una posizione (es.: 3
➟2➟1➟
0).
Regolare l’orientamento
dei fasci luminosi ogni vol-
ta che cambia il peso del carico tra-
sportato.
ATTENZIONE
La vettura deve risultare
bloccata dopo alcuni scatti
della leva. Se così non fosse, rivol-
gersi ai Servizi Autorizzati Alfa Ro-
meo per eseguire la regolazione.
ATTENZIONE

CONOSCENZA DELLA VETTURA
109

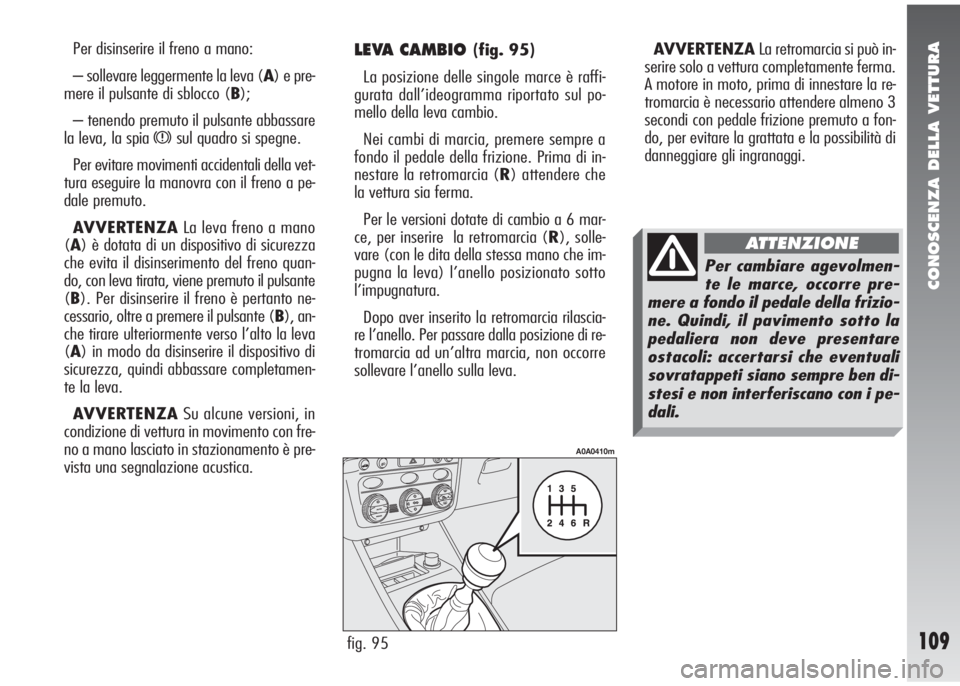

Per disinserire il freno a mano:
– sollevare leggermente la leva (A) e pre-
mere il pulsante di sblocco (B);
– tenendo premuto il pulsante abbassare
la leva, la spia
xsul quadro si spegne.
Per evitare movimenti accidentali della vet-
tura eseguire la manovra con il freno a pe-
dale premuto.
AVVERTENZALa leva freno a mano
(A) è dotata di un dispositivo di sicurezza
che evita il disinserimento del freno quan-
do, con leva tirata, viene premuto il pulsante
(B). Per disinserire il freno è pertanto ne-
cessario, oltre a premere il pulsante (B), an-
che tirare ulteriormente verso l’alto la leva
(A) in modo da disinserire il dispositivo di
sicurezza, quindi abbassare completamen-
te la leva.
AVVERTENZASu alcune versioni, in
condizione di vettura in movimento con fre-
no a mano lasciato in stazionamento è pre-
vista una segnalazione acustica.
LEVA CAMBIO (fig. 95)
La posizione delle singole marce è raffi-
gurata dall’ideogramma riportato sul po-
mello della leva cambio.
Nei cambi di marcia, premere sempre a
fondo il pedale della frizione. Prima di in-
nestare la retromarcia (R) attendere che
la vettura sia ferma.
Per le versioni dotate di cambio a 6 mar-
ce, per inserire la retromarcia (R), solle-
vare (con le dita della stessa mano che im-
pugna la leva) l’anello posizionato sotto
l’impugnatura.
Dopo aver inserito la retromarcia rilascia-
re l’anello. Per passare dalla posizione di re-
tromarcia ad un’altra marcia, non occorre
sollevare l’anello sulla leva.
fig. 95
A0A0410m
Per cambiare agevolmen-
te le marce, occorre pre-
mere a fondo il pedale della frizio-
ne. Quindi, il pavimento sotto la
pedaliera non deve presentare
ostacoli: accertarsi che eventuali
sovratappeti siano sempre ben di-
stesi e non interferiscano con i pe-
dali.
ATTENZIONE
AVVERTENZALa retromarcia si può in-
serire solo a vettura completamente ferma.
A motore in moto, prima di innestare la re-
tromarcia è necessario attendere almeno 3
secondi con pedale frizione premuto a fon-
do, per evitare la grattata e la possibilità di
danneggiare gli ingranaggi.

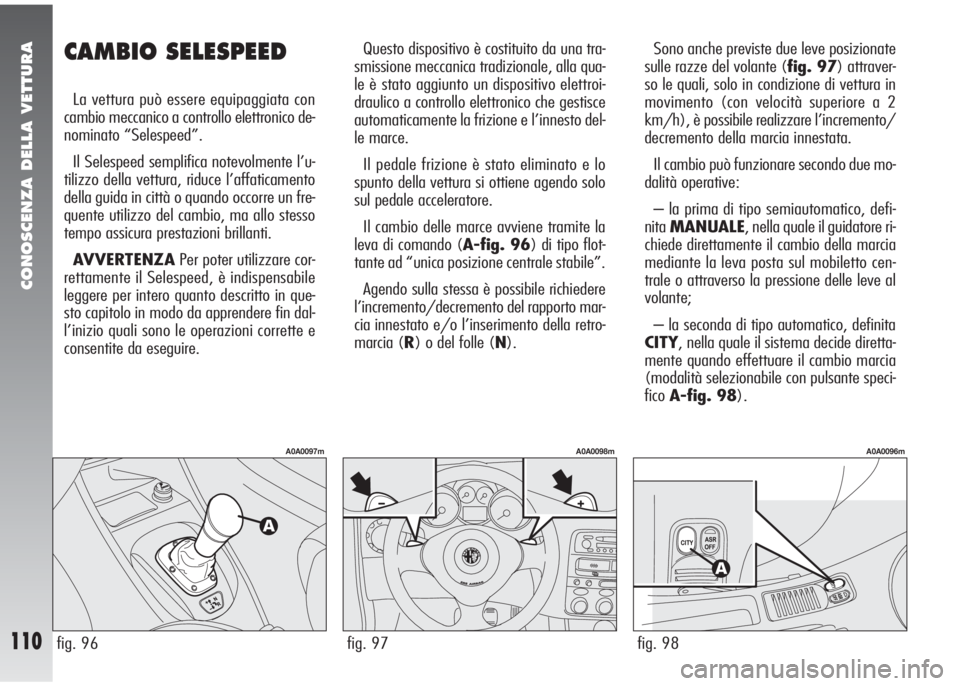

CONOSCENZA DELLA VETTURA
110
CAMBIO SELESPEED
La vettura può essere equipaggiata con
cambio meccanico a controllo elettronico de-
nominato “Selespeed”.
Il Selespeed semplifica notevolmente l’u-
tilizzo della vettura, riduce l’affaticamento
della guida in città o quando occorre un fre-
quente utilizzo del cambio, ma allo stesso
tempo assicura prestazioni brillanti.
AVVERTENZAPer poter utilizzare cor-
rettamente il Selespeed, è indispensabile
leggere per intero quanto descritto in que-
sto capitolo in modo da apprendere fin dal-
l’inizio quali sono le operazioni corrette e
consentite da eseguire.Questo dispositivo è costituito da una tra-
smissione meccanica tradizionale, alla qua-
le è stato aggiunto un dispositivo elettroi-
draulico a controllo elettronico che gestisce
automaticamente la frizione e l’innesto del-
le marce.
Il pedale frizione è stato eliminato e lo
spunto della vettura si ottiene agendo solo
sul pedale acceleratore.
Il cambio delle marce avviene tramite la
leva di comando (A-fig. 96) di tipo flot-
tante ad “unica posizione centrale stabile”.
Agendo sulla stessa è possibile richiedere
l’incremento/decremento del rapporto mar-
cia innestato e/o l’inserimento della retro-
marcia (R) o del folle (N).Sono anche previste due leve posizionate
sulle razze del volante (fig. 97) attraver-
so le quali, solo in condizione di vettura in
movimento (con velocità superiore a 2
km/h), è possibile realizzare l’incremento/
decremento della marcia innestata.
Il cambio può funzionare secondo due mo-
dalità operative:
– la prima di tipo semiautomatico, defi-
nitaMANUALE, nella quale il guidatore ri-
chiede direttamente il cambio della marcia
mediante la leva posta sul mobiletto cen-
trale o attraverso la pressione delle leve al
volante;
– la seconda di tipo automatico, definita
CITY, nella quale il sistema decide diretta-
mente quando effettuare il cambio marcia
(modalità selezionabile con pulsante speci-
ficoA-fig. 98).
fig. 97
A0A0098m
fig. 98
A0A0096m
fig. 96
A0A0097m
