2005 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

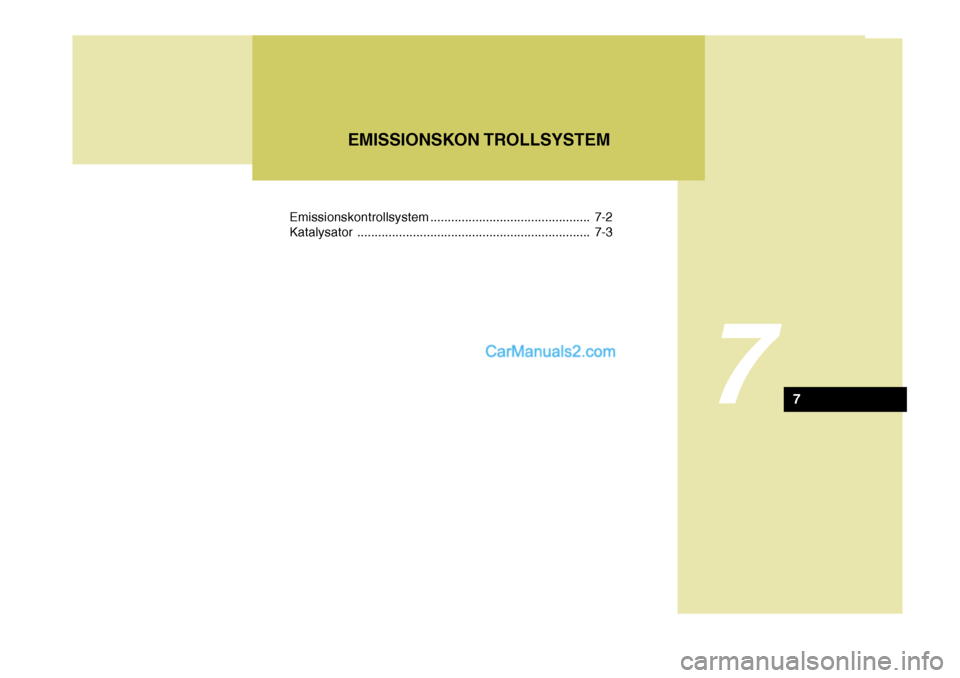

7
Emissionskontrollsystem.............................................. 7-2
Katalysator ................................................................... 7-3
EMISSIONSKON TROLLSYSTEM
7

7EMISSIONSKON TROLLSYSTEM

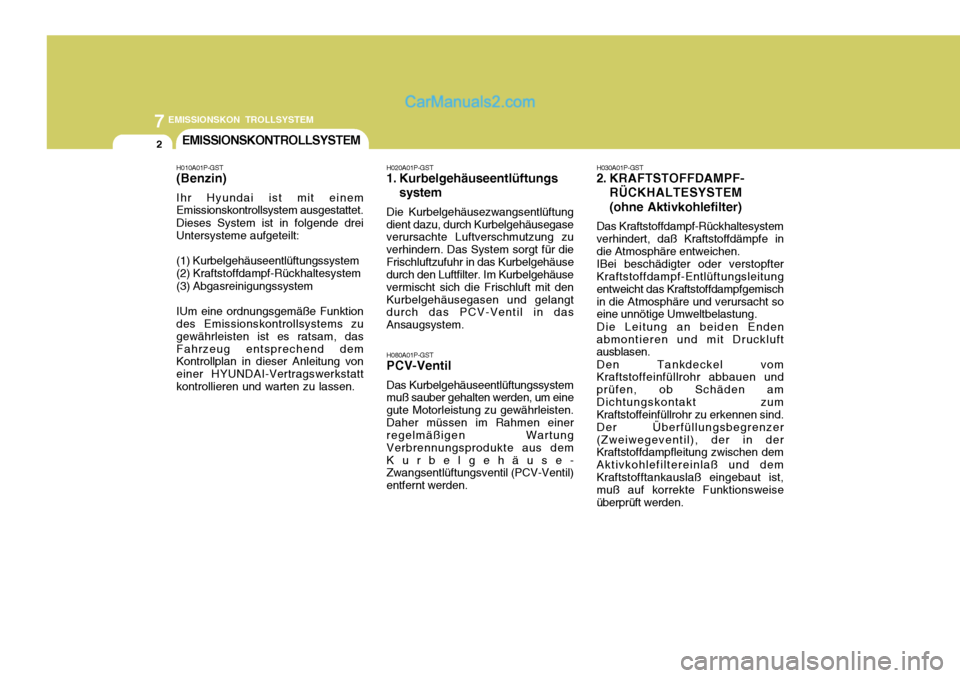

2EMISSIONSKONTROLLSYSTEM
H010A01P-GST (Benzin) Ihr Hyundai ist mit einem Emissionskontrollsystem ausgestattet. Dieses System ist in folgende drei Untersysteme aufgeteilt: (1) Kurbelgehäuseentlüftungssystem (2) Kraftstoffdampf-Rückhaltesystem (3) Abgasreinigungssystem IUm eine ordnungsgemäße Funktion des Emissionskontrollsystems zu gewährleisten ist es ratsam, dasFahrzeug entsprechend dem Kontrollplan in dieser Anleitung von einer HYUNDAI-Vertragswerkstattkontrollieren und warten zu lassen. H020A01P-GST
1. Kurbelgehäuseentlüftungs
system
Die Kurbelgehäusezwangsentlüftung
dient dazu, durch Kurbelgehäusegaseverursachte Luftverschmutzung zu verhindern. Das System sorgt für dieFrischluftzufuhr in das Kurbelgehäuse durch den Luftfilter. Im Kurbelgehäuse vermischt sich die Frischluft mit denKurbelgehäusegasen und gelangt durch das PCV-Ventil in das Ansaugsystem.
H080A01P-GST PCV-Ventil Das Kurbelgehäuseentlüftungssystem muß sauber gehalten werden, um eine gute Motorleistung zu gewährleisten.Daher müssen im Rahmen einer regelmäßigen Wartung Verbrennungsprodukte aus demKurbelgehäuse- Zwangsentlüftungsventil (PCV-Ventil) entfernt werden. H030A01P-GST
2. KRAFTSTOFFDAMPF-
RÜCKHALTESYSTEM (ohne Aktivkohlefilter)
Das Kraftstoffdampf-Rückhaltesystem verhindert, daß Kraftstoffdämpfe in die Atmosphäre entweichen. IBei beschädigter oder verstopfter Kraftstoffdampf-Entlüftungsleitung entweicht das Kraftstoffdampfgemischin die Atmosphäre und verursacht so eine unnötige Umweltbelastung. Die Leitung an beiden Enden abmontieren und mit Druckluft ausblasen. Den Tankdeckel vom Kraftstoffeinfüllrohr abbauen und prüfen, ob Schäden amDichtungskontakt zum Kraftstoffeinfüllrohr zu erkennen sind. Der Überfüllungsbegrenzer(Zweiwegeventil), der in der Kraftstoffdampfleitung zwischen dem Aktivkohlefiltereinlaß und demKraftstofftankauslaß eingebaut ist, muß auf korrekte Funktionsweise überprüft werden.

7
EMISSIONSKON TROLLSYSTEM
3KATALYSATOR
H040A01P-GST Aktivkohlefilter Wenn der Motor nicht läuft, werden die im Kraftstofftank entstehenden Dämpfe vom Aktivkohlefilter absorbiertund aufgefangen. Bei laufendem Mo- tor werden im Aktivkohlefilter absorbierten Kraftstoffdämpfe durchdas Elektro-Spülluftventil in das Ansaugsystem gesogen. H090A01P-GST Elektro-Spülluftventil Das Elektro-Spülluftventil wird vom Motorsteuergerät (ECU) geregelt; beiniedriger Kühlmitteltemperatur und im Leerlauf schließt es sich, so daß der verdampfte Kraftstoff nicht in denSpeicherbehälter gesogen wird. Nach dem Aufwärmen des Motors im normalen Fahrbetrieb öffnet es sich,um verdampften Kraftstoff in den Speicherbehälter einzuleiten. H050A01P-GST
3. ABGASREINIGUNGSSYSTEM Die Abgasreinigungsanlage ist ein
hochwirksames System zur Reinigung der Abgase unter Beibehaltung einerguten Fahrzeugleistung. H060A01P-GST Alle Hyundai-Fahrzeuge sind mit einem als einzelne Baueinheit ausgeführten Dreiwegekatalysatorausgestattet, der die im Abgas enthaltenen Stickoxide, Kohlenwa- sserstoffe und Kohlenmonoxidreduziert.H010A01P
Katalysator

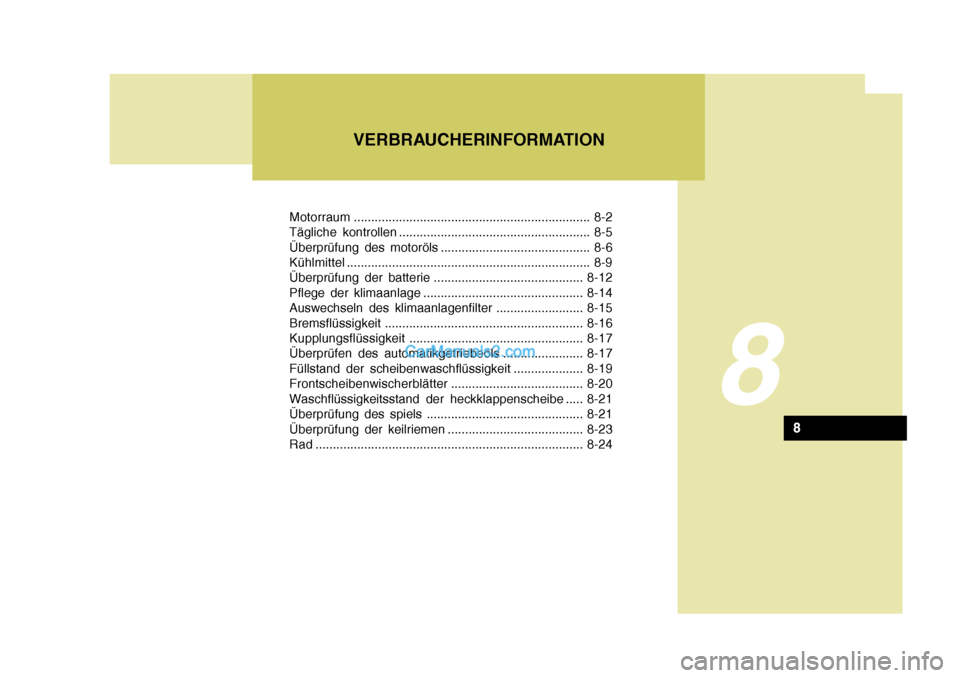

Motorraum.................................................................... 8-2
Tägliche kontrollen ....................................................... 8-5
Überprüfung des motoröls ........................................... 8-6 Kühlmitte l ...................................................................... 8-9
Überprüfung der batterie ........................................... 8-12
Pflege der klimaanlage .............................................. 8-14
Auswechseln des klimaanlagenfilter ......................... 8-15
Bremsflüssi gkeit ......................................................... 8-16
Kupplungsflüssigkeit .................................................. 8-17
Überprüfen des automatikgetriebeöls ....................... 8-17
Füllstand der scheibenwaschflüssigkeit .................... 8-19
Frontscheibenwischerblätter ......................................8-20
Waschflüssigkeitsstand der heckklappenscheibe ..... 8-21
Überprüfung des spiels ............................................. 8-21
Überprüfung der keilriemen ....................................... 8-23
Rad ............................................................................. 8-24
8
VERBRAUCHERINFORMATION
8

8VERBRAUCHERINFORMATION

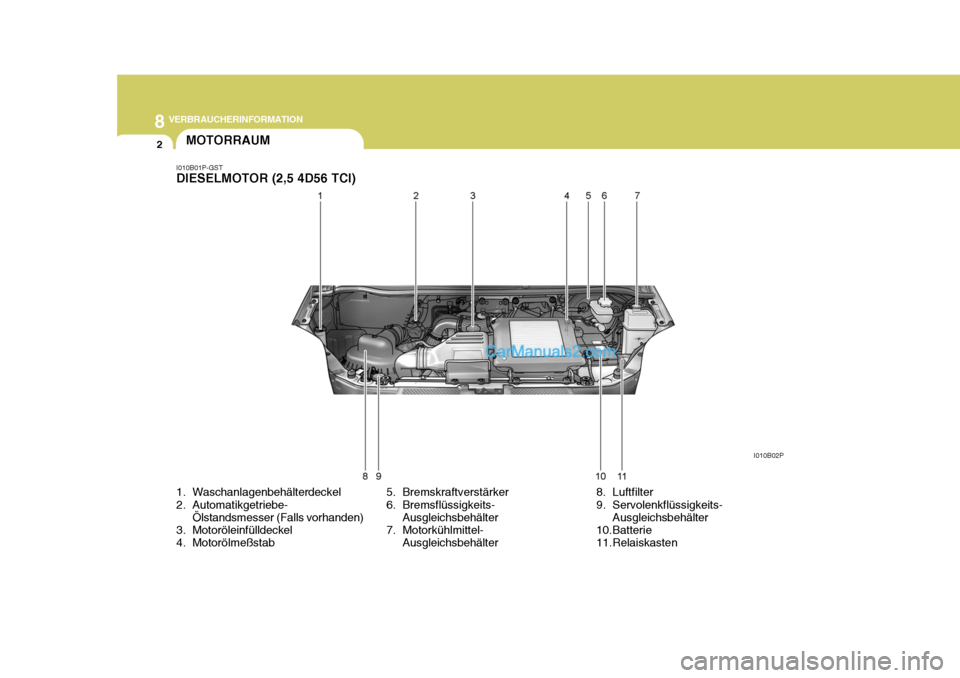

2MOTORRAUM
1. Waschanlagenbehälterdeckel
2. Automatikgetriebe- Ölstandsmesser (Falls vorhanden)
3. Motoröleinfülldeckel
4. Motorölmeßstab
I010B01P-GST DIESELMOTOR (2,5 4D56 TCI)
5. Bremskraftverstärker
6. Bremsflüssigkeits-Ausgleichsbehälter
7. Motorkühlmittel- Ausgleichsbehälter 8. Luftfilter
9. Servolenkflüssigkeits-
Ausgleichsbehälter
10.Batterie
11.Relaiskasten I010B02P

8
VERBRAUCHERINFORMATION
3

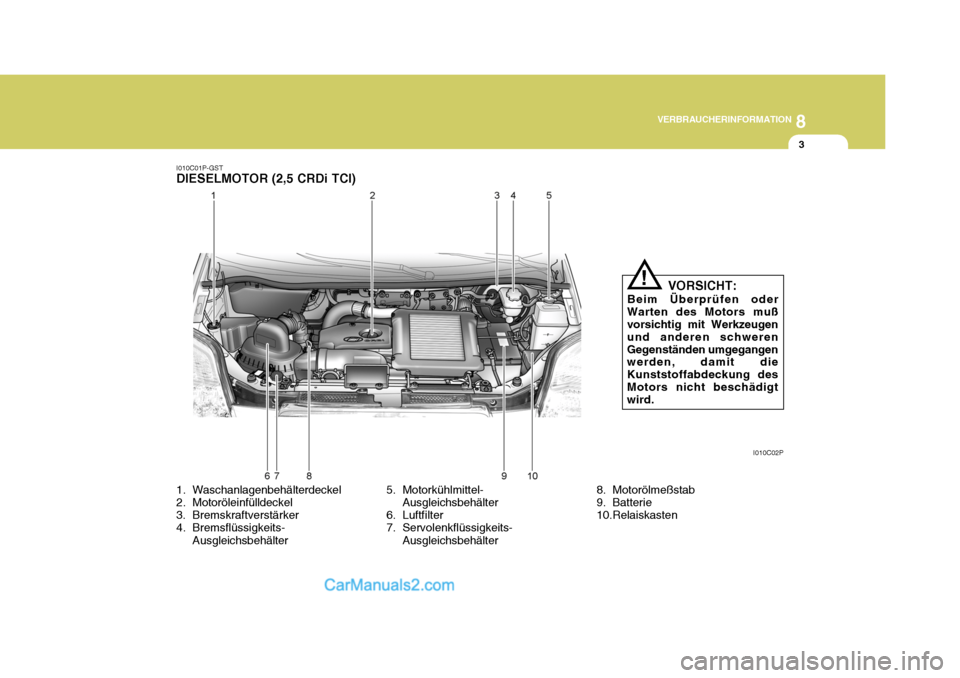

I010C01P-GST
DIESELMOTOR (2,5 CRDi TCI)
1. Waschanlagenbehälterdeckel
2. Motoröleinfülldeckel
3. Bremskraftverstärker
4. Bremsflüssigkeits- Ausgleichsbehälter 5. Motorkühlmittel-
Ausgleichsbehälter
6. Luftfilter
7. Servolenkflüssigkeits- Ausgleichsbehälter 8. Motorölmeßstab
9. Batterie
10.RelaiskastenI010C02P
VORSICHT:
Beim Überprüfen oder
Warten des Motors muß vorsichtig mit Werkzeugen und anderen schwerenGegenständen umgegangen werden, damit die Kunststoffabdeckung desMotors nicht beschädigt wird.
!

8VERBRAUCHERINFORMATION
4
1. Waschanlagenbehälterdeckel
2. Motoröleinfülldeckel
3. Motorölmeßstab
4. Bremskraftverstärker 5. Bremsflüssigkeits-
Ausgleichsbehälter
6. Kühlerdeckel
7. Luftfilter 8. Servolenkflüssigkeits-
Ausgleichsbehälter
9. Batterie
10.Relaiskasten I011A03P
VORSICHT:
Beim Überprüfen oder Warten des Motors muß vorsichtig mit Werkzeugenund anderen schweren Gegenständen umgegangen werden, damit dieKunststoffabdeckung des Motors nicht beschädigt wird.
!
I011A2P-GST BENZINMOTOR (2,4 DOHC)

8
VERBRAUCHERINFORMATION

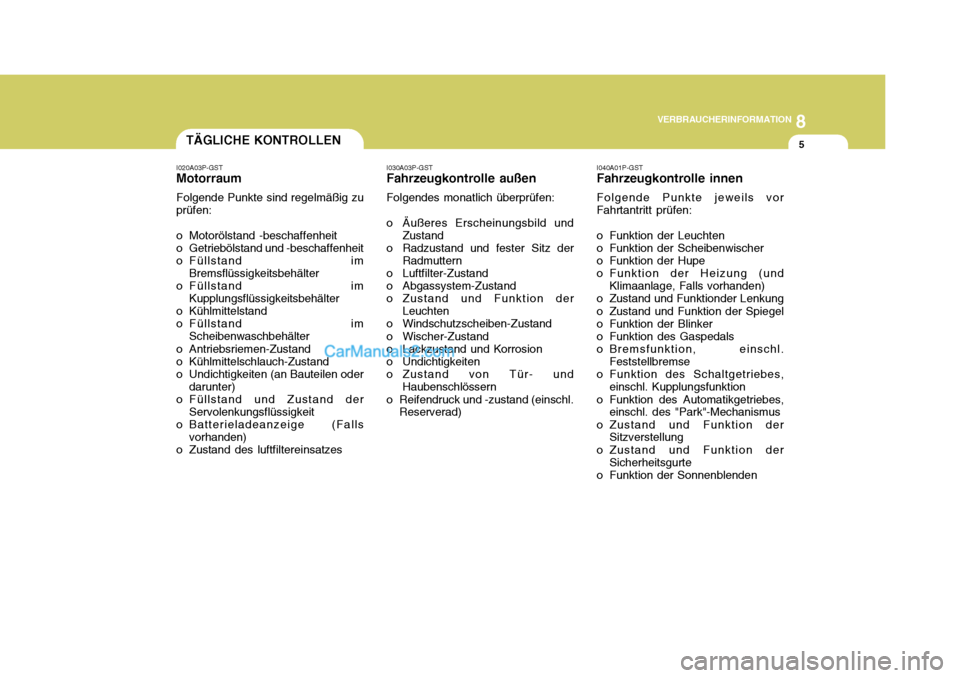

5TÄGLICHE KONTROLLEN
I020A03P-GST
Motorraum
Folgende Punkte sind regelmäßig zu
prüfen:
o Motorölstand -beschaffenheit
o Getriebölstand und -beschaffenheit
o Füllstand im Bremsflüssigkeitsbehälter
o Füllstand im Kupplungsflüssigkeitsbehälter
o Kühlmittelstand
o Füllstand im Scheibenwaschbehälter
o Antriebsriemen-Zustand
o Kühlmittelschlauch-Zustand
o Undichtigkeiten (an Bauteilen oder darunter)
o Füllstand und Zustand der Servolenkungsflüssigkeit
o Batterieladeanzeige (Falls vorhanden)
o Zustand des luftfiltereinsatzes I030A03P-GST Fahrzeugkontrolle außen Folgendes monatlich überprüfen:
o Äußeres Erscheinungsbild und
Zustand
o Radzustand und fester Sitz der
Radmuttern
o Luftfilter-Zustand
o Abgassystem-Zustand
o Zustand und Funktion der
Leuchten
o Windschutzscheiben-Zustand
o Wischer-Zustand
o Lackzustand und Korrosion
o Undichtigkeiten
o Zustand von Tür- und
Haubenschlössern
o Reifendruck und -zustand (einschl. Reserverad) I040A01P-GST Fahrzeugkontrolle innen Folgende Punkte jeweils vor Fahrtantritt prüfen:
o Funktion der Leuchten
o Funktion der Scheibenwischer
o Funktion der Hupe
o Funktion der Heizung (und
Klimaanlage, Falls vorhanden)
o Zustand und Funktionder Lenkung
o Zustand und Funktion der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Bremsfunktion, einschl.
Feststellbremse
o Funktion des Schaltgetriebes,
einschl. Kupplungsfunktion
o Funktion des Automatikgetriebes, einschl. des "Park"-Mechanismus
o Zustand und Funktion der Sitzverstellung
o Zustand und Funktion der Sicherheitsgurte
o Funktion der Sonnenblenden
