2005 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

VOR BENUTZUNG DES FAHRZEUGS
INSTRUMENTE & BEDIENUNGSELEMENTE START & BETRIEB
SELBSTHILFE
FAHRZEUGPFLEGE
VORBEUGENDE WARTUNG
EMISSIONSKONTROLLSYSTEM VERBRAUCHERINFORMATION TECHNISCHE DATEN
STICHWORTVERZEICHNIS

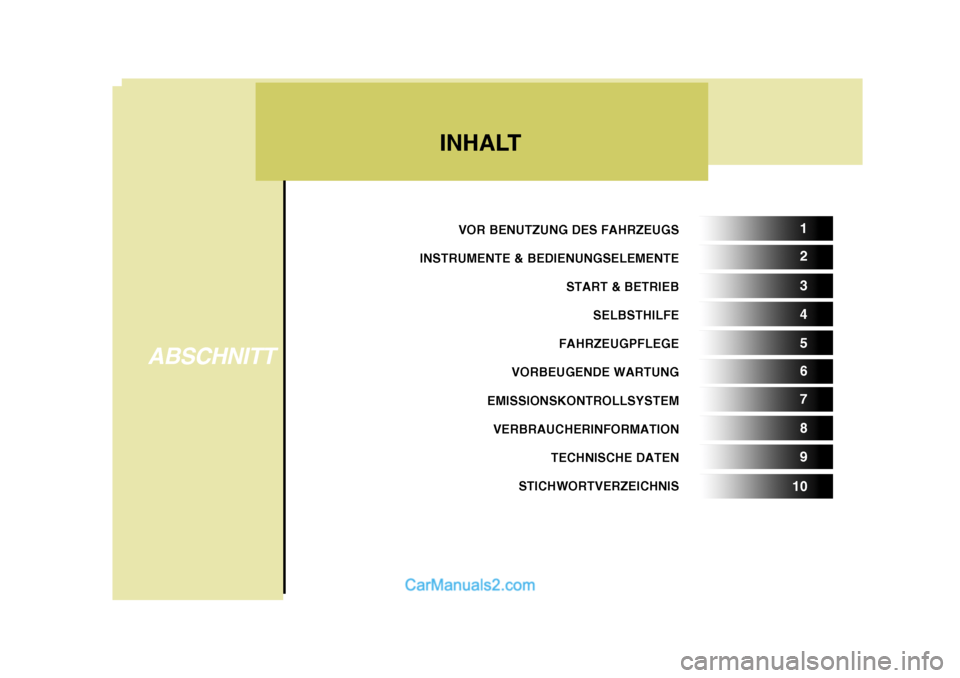

INHALT
ABSCHNITT
5
1 2 3 4 6 7 8 9
10

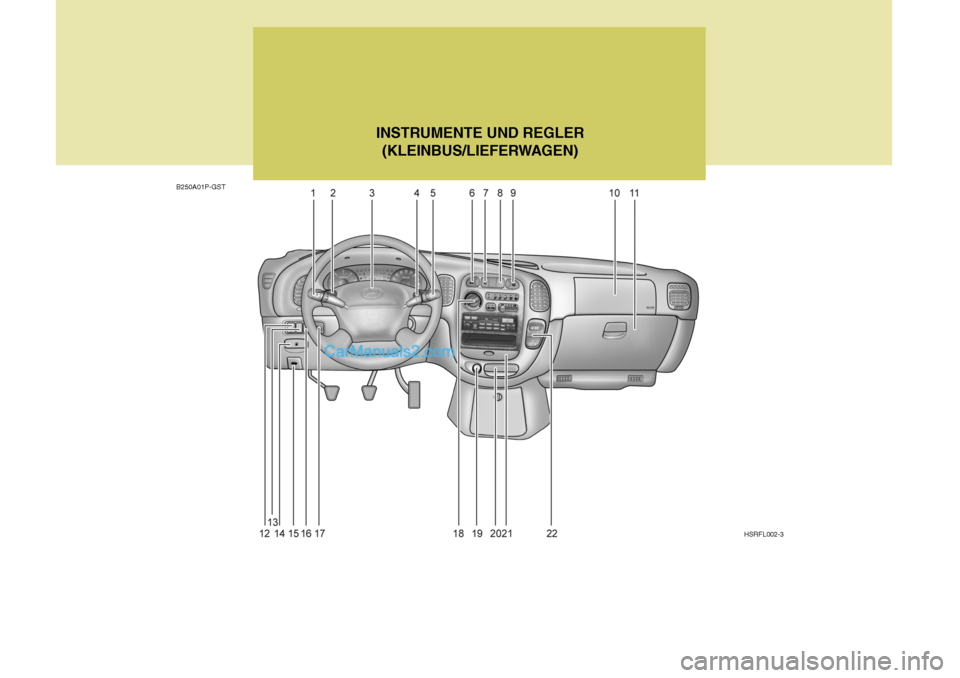

B250A01P-GSTINSTRUMENTE UND REGLER
(KLEINBUS/LIEFERWAGEN)
HSRFL002-3

1. Multifunktionslichtschalter
2. Sitzheizung (Falls vorhanden)
3. Horn/Fahrerairbag-Modul (Falls vorhanden)
4. Aussenspiegelheizung (Falls vorhanden)
5. Hebel für Frontscheibenwischer/ Scheibenwascher
6. Warnblinklicht-Schalter
7. Schalter für Nebelscheinwerfer (Falls vorhanden)
8. Nebelschlussleuchtenschlter
9. Front-/heckscheibenheizungsschalter
10.Beifahrer-Airbagmodul (Falls vorhanden)
11.Handschuhfach12.Scheinwerfer-Leuchtweitenregler (Falls vorhanden)
13.ECT-Schalter (nur bei automatikgetriebe)
14.Tankklappen-Fernentriegelung
15.Motorhaubenentriegelungshebel
16.Instrumentenbrett-Helligkeitsregler (Falls vorhanden)
17.Choke-knopf (Falls vorhanden)
18.Heizung/Klimaanlagen-Bedienungstafel
19.Zigarettenanzünder
20.Aschenbecher
21.Getränkehalter
22.Digitaluhr
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder inder Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeitin diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abreiben.
!

C020A02P-3
B250B01P-GST

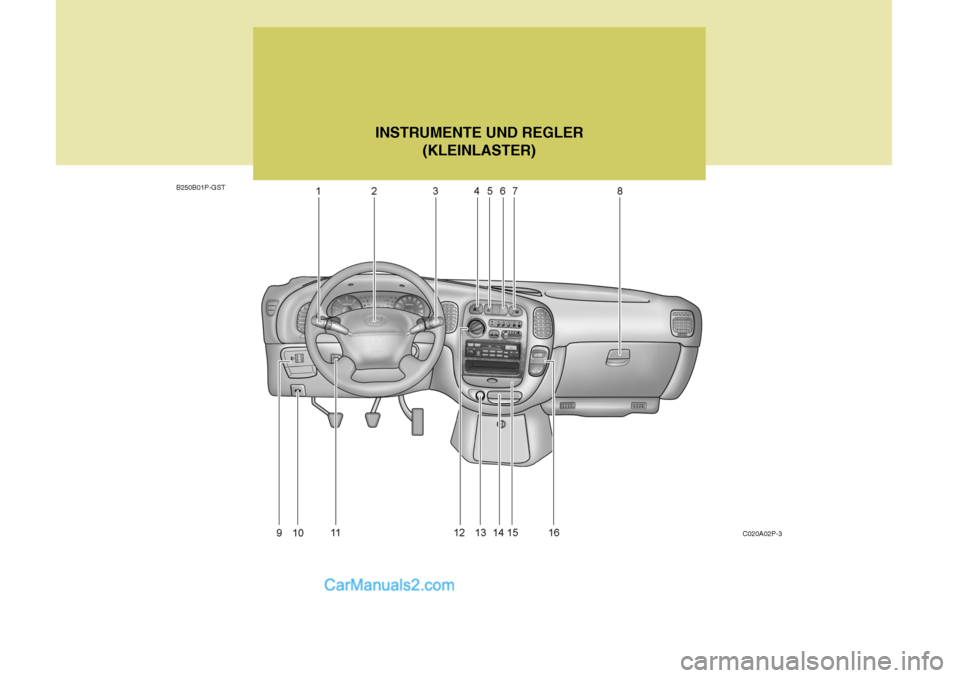

INSTRUMENTE UND REGLER
(KLEINLASTER)

1. Multifunktionslichtschalter
2. Horn/Fahrerairbag-Modul
3. Hebel für Frontscheibenwischer/ Scheibenwascher
4. Warnblinklicht-Schalter
5. Schalter für Nebelscheinwerfer (Falls vorhanden)
6. Nebelschlussleuchtenschlter (Falls vorhanden)
7. Aussenspiegelheizung (Falls vorhanden)
8. Handschuhfach9. Motorhaubenentriegelungshebel
10.Scheinwerfer-Leuchtweitenregler
11.Choke-knopf
12.Heizung/Klimaanlagen-Bedienungstafel
13.Zigarettenanzünder
14.Aschenbecher 15.Getränkehalter
16.Digitaluhr (Falls vorhanden)
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder inder Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mitWasser abreiben.
!

YOUR VEHICLE AT A GLANCE
Overdrive-aus kontrolleuchte (Nui bei automatikgetriebe)
Blinkerkontrolleu-chten - grün
Vorglüh-Anzeigeleuchte (Diesel)
Wegfahrsperren-anzeige
Servicewarnanzeige (SRI) für das zusätzliche rückhalte-system (SRS) (Falls vorhanden)
ABS-Warnleuchte (Falls vorhanden)
Blinkerkontrolleuchten - grün Fernlichtkontrolleuchte -blau Öldruck-Warnleuchte Handbrems-, Bremsflüssigkeitsstand- Warnleuchte Ladekontrolleuchte - rot Tür Offen-Warnleuchte Und Warnton (Falls vorhanden)
Kraftstoffwarnleu-chtebernsteinfa-rbig Anzeigeleuchte POWER/HOLD (Falls vorhanden) Motorwarnleuchte (Falls vorhanden)
B255A01P-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 2-8.

Sicherheitsprüfungen vor benutzung des fahrzeugs ... 1-2 Einfahrempfehlungen................................................... 1-3
Fahrgestellnummer (VIN) ............................................. 1-5Wegfahrsperre .............................................................. 1-7
Beleuchtetes zündschloss ......................................... 1-13
Türverriegelungen ...................................................... 1-13
Verriegelung für offene tür ......................................... 1-14
Zentralverriegelung .................................................... 1-15
Diebstahlalarm ........................................................... 1-17
Heckklappe/Hecktür/Seitentür ...................................1-21
Motorhaubenentriegelung .......................................... 1-25
Fernentriegelung der tankklappe ............................... 1-26
Fenster ....................................................................... 1-28
Sitze ............................................................................ 1-31
Sicherheitsgurte ......................................................... 1-40
Kinderrückhaltesystem ............................................... 1-45
Hebel zur höhenverstellung des lenkrads ................. 1-49
SRS (Zusätzliches rückhalte-system) (AIRBAG) ....... 1-50
VOR BENUTZUNG DES FAHRZEUGS
1
1

1VOR BENUTZUNG DES FAHRZEUGS
2
!

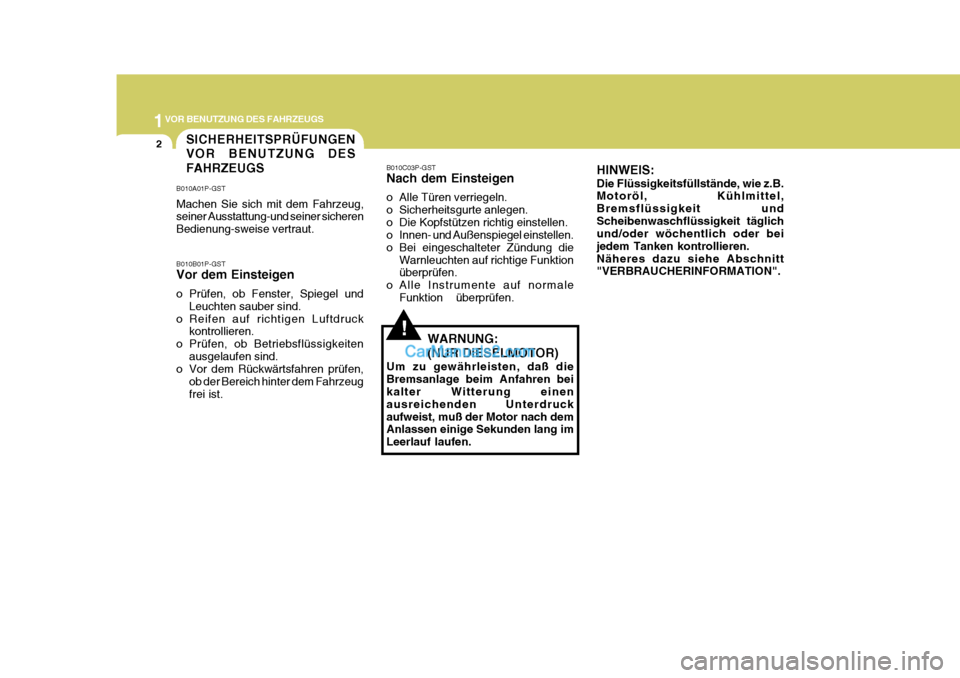

SICHERHEITSPRÜFUNGEN VOR BENUTZUNG DES FAHRZEUGS
B010A01P-GST Machen Sie sich mit dem Fahrzeug, seiner Ausstattung-und seiner sicheren Bedienung-sweise vertraut. B010B01P-GST Vor dem Einsteigen
o Prüfen, ob Fenster, Spiegel und Leuchten sauber sind.
o Reifen auf richtigen Luftdruck kontrollieren.
o Prüfen, ob Betriebsflüssigkeiten ausgelaufen sind.
o Vor dem Rückwärtsfahren prüfen,
ob der Bereich hinter dem Fahrzeug frei ist. B010C03P-GST Nach dem Einsteigen
o Alle Türen verriegeln.
o Sicherheitsgurte anlegen.
o Die Kopfstützen richtig einstellen.
o Innen- und Außenspiegel einstellen.
o Bei eingeschalteter Zündung die
Warnleuchten auf richtige Funktion überprüfen.
o Alle Instrumente auf normale Funktion überprüfen.
WARNUNG: (NUR DIESELMOTOR)
Um zu gewährleisten, daß die Bremsanlage beim Anfahren bei kalter Witterung einen ausreichenden Unterdruckaufweist, muß der Motor nach dem Anlassen einige Sekunden lang im Leerlauf laufen. HINWEIS: Die Flüssigkeitsfüllstände, wie z.B. Motoröl, Kühlmittel, Bremsflüssigkeit undScheibenwaschflüssigkeit täglich und/oder wöchentlich oder bei jedem Tanken kontrollieren.Näheres dazu siehe Abschnitt "VERBRAUCHERINFORMATION".
