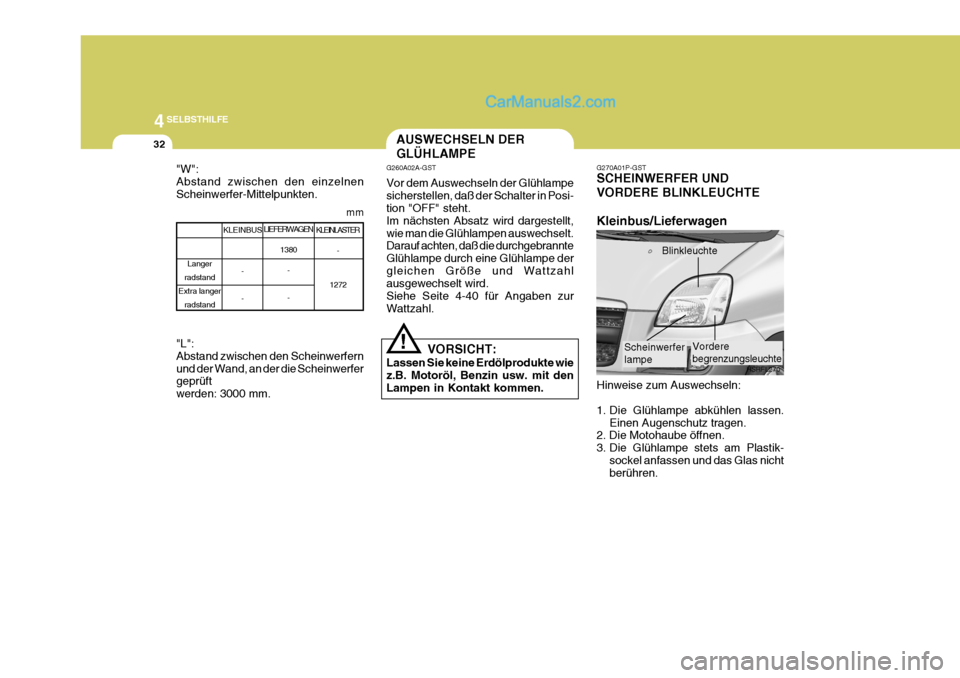

Hinweise zum Auswechseln:
1. Die Glühlampe abkühlen lassen.
Einen Augenschutz tragen.
2. Die Motohaube öffnen.
3. Die Glühlampe stets am Plastik-
sockel anfassen und das Glas nicht berühren. HSRFL270
G270A01P-GST SCHEINWERFER UND VORDERE BLINKLEUCHTE Kleinbus/Lieferwagen
Blinkleuchte
Vordere begrenzungsleuchte
AUSWECHSELN DER GLÜHLAMPE
G260A02A-GST Vor dem Auswechseln der Glühlampe sicherstellen, daß der Schalter in Posi- tion "OFF" steht. Im nächsten Absatz wird dargestellt,wie man die Glühlampen auswechselt. Darauf achten, daß die durchgebrannte Glühlampe durch eine Glühlampe dergleichen Größe und Wattzahl ausgewechselt wird. Siehe Seite 4-40 für Angaben zurWattzahl.
VORSICHT:
Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mit den Lampen in Kontakt kommen.
! Scheinwerfer lampe
Langer
radstand
Extra langer radstand
KLEINBUS
- - LIEFERWAGEN
1380-- KLEINLASTER
-
1272 mm
"W": Abstand zwischen den einzelnenScheinwerfer-Mittelpunkten. "L": Abstand zwischen den Scheinwerfernund der Wand, an der die Scheinwerfer geprüft werden: 3000 mm.

4
CORROSION PREVENTION AND APPEARANCE CARE
33
4
SELBSTHILFE
33

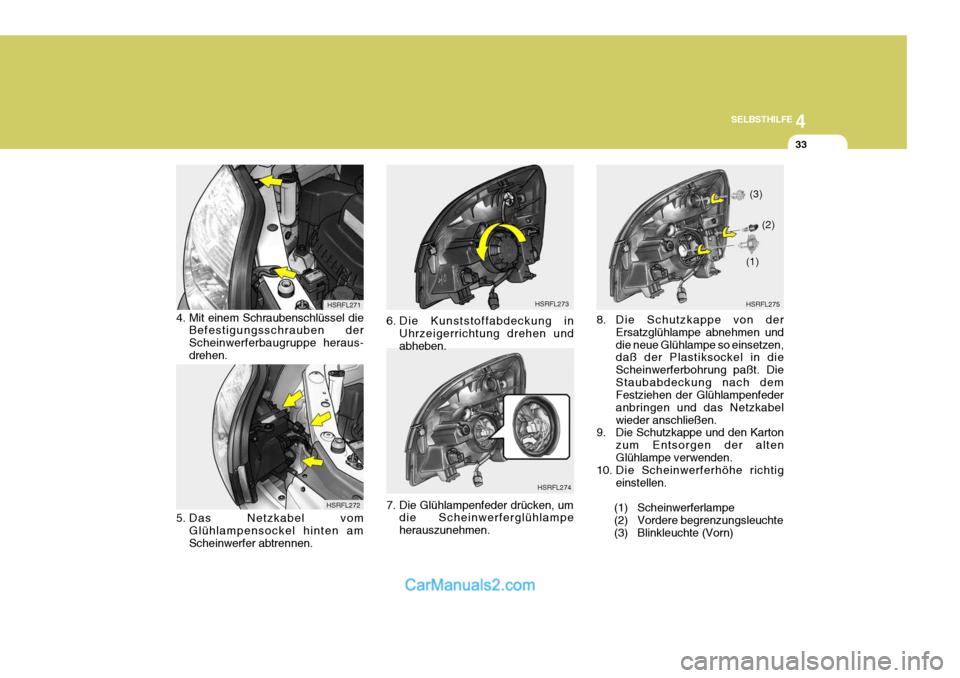

4. Mit einem Schraubenschlüssel die
Befestigungsschrauben der Scheinwerferbaugruppe heraus-drehen.
HSRFL272
5. Das Netzkabel vom Glühlampensockel hinten amScheinwerfer abtrennen. HSRFL271
HSRFL274
7. Die Glühlampenfeder drücken, um die Scheinwerferglühlampe herauszunehmen. HSRFL273
6. Die Kunststoffabdeckung in Uhrzeigerrichtung drehen und abheben.
8. Die Schutzkappe von der
Ersatzglühlampe abnehmen und die neue Glühlampe so einsetzen, daß der Plastiksockel in die Scheinwerferbohrung paßt. DieStaubabdeckung nach dem Festziehen der Glühlampenfeder anbringen und das Netzkabelwieder anschließen.
9. Die Schutzkappe und den Karton
zum Entsorgen der altenGlühlampe verwenden.
10. Die Scheinwerferhöhe richtig
einstellen.
(1) Scheinwerferlampe
(2) Vordere begrenzungsleuchte
(3) Blinkleuchte (Vorn) HSRFL275
(1)
(2)
(3)

44SELBSTHILFE
34
HSRFL277
HSRFL276

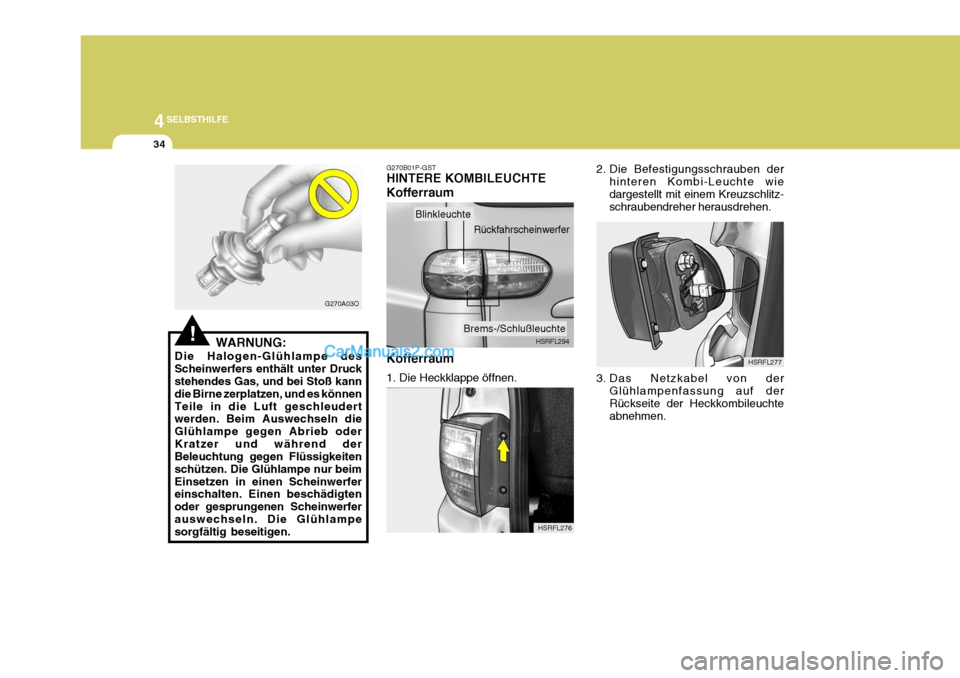

G270B01P-GST HINTERE KOMBILEUCHTE Kofferraum Kofferraum
1. Die Heckklappe öffnen.
HSRFL294
Blinkleuchte
Rückfahrscheinwerfer
Brems-/Schlußleuchte 2. Die Befestigungsschrauben der
hinteren Kombi-Leuchte wie dargestellt mit einem Kreuzschlitz- schraubendreher herausdrehen.
3. Das Netzkabel von der Glühlampenfassung auf derRückseite der Heckkombileuchte abnehmen.
!
G270A03O
WARNUNG:
Die Halogen-Glühlampe des Scheinwerfers enthält unter Druck stehendes Gas, und bei Stoß kann die Birne zerplatzen, und es könnenTeile in die Luft geschleudert werden. Beim Auswechseln die Glühlampe gegen Abrieb oderKratzer und während der Beleuchtung gegen Flüssigkeiten schützen. Die Glühlampe nur beimEinsetzen in einen Scheinwerfer einschalten. Einen beschädigten oder gesprungenen Scheinwerferauswechseln. Die Glühlampe sorgfältig beseitigen.

4
CORROSION PREVENTION AND APPEARANCE CARE
35
4
SELBSTHILFE
35
HSRFL278 (1)
(2)
4. Zum Auswechseln der hinteren Kombileuchte die Leuchte aus der Fassung nehmen und eine neue Leuchte einsetzen. (1) Blinkleuchte (Hinten) (2) Brems-/SchlußleuchteHSRFL293
(1)
(2)
HSRFL279

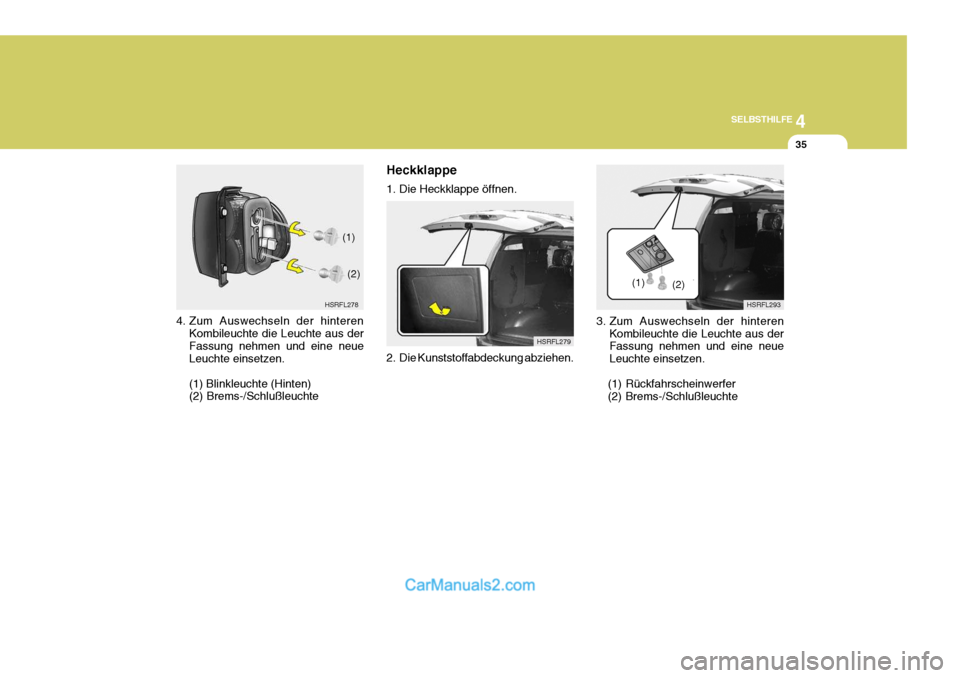

Heckklappe
1. Die Heckklappe öffnen.
2. Die Kunststoffabdeckung abziehen.
3. Zum Auswechseln der hinteren
Kombileuchte die Leuchte aus der Fassung nehmen und eine neue Leuchte einsetzen.
(1) Rückfahrscheinwerfer
(2) Brems-/Schlußleuchte

44SELBSTHILFE
36
HSRFL283

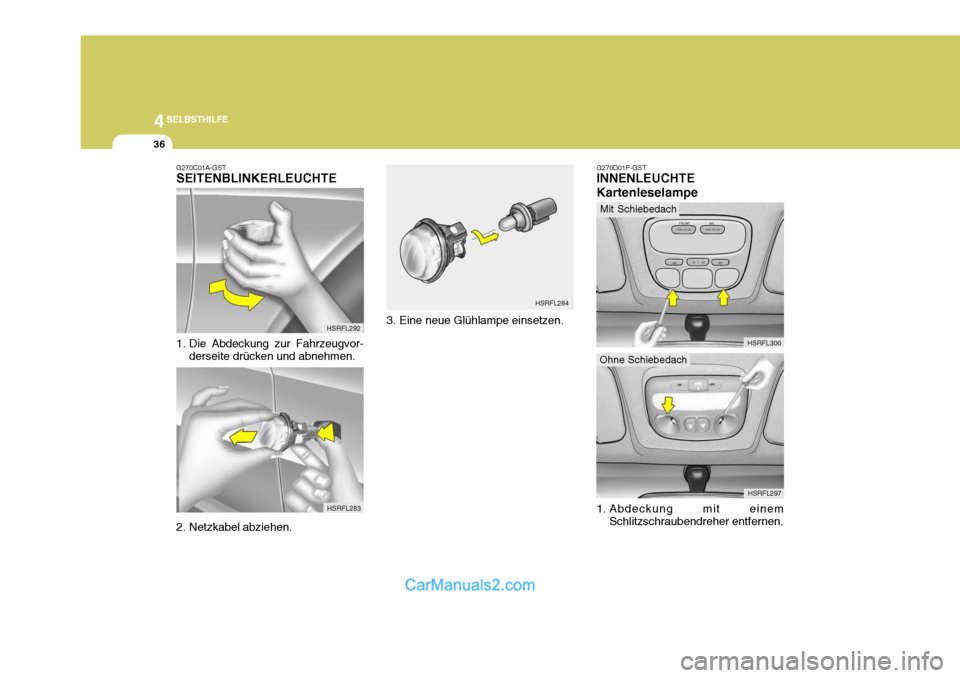

G270C01A-GST SEITENBLINKERLEUCHTE
1. Die Abdeckung zur Fahrzeugvor-
derseite drücken und abnehmen. HSRFL292
3. Eine neue Glühlampe einsetzen. HSRFL284
2. Netzkabel abziehen. G270D01P-GST INNENLEUCHTE Kartenleselampe
1. Abdeckung mit einem
Schlitzschraubendreher entfernen. HSRFL300
HSRFL297
Mit Schiebedach
Ohne Schiebedach

4
CORROSION PREVENTION AND APPEARANCE CARE
37
4
SELBSTHILFE
37
HSRFL290
HSRFL301
HSRFL291 HSRFL298
HSRFL302
HSRFL303
Mit Schiebedach
Ohne Schiebedach
Mit Schiebedach
Ohne Schiebedach
Mit Schiebedach
Ohne Schiebedach

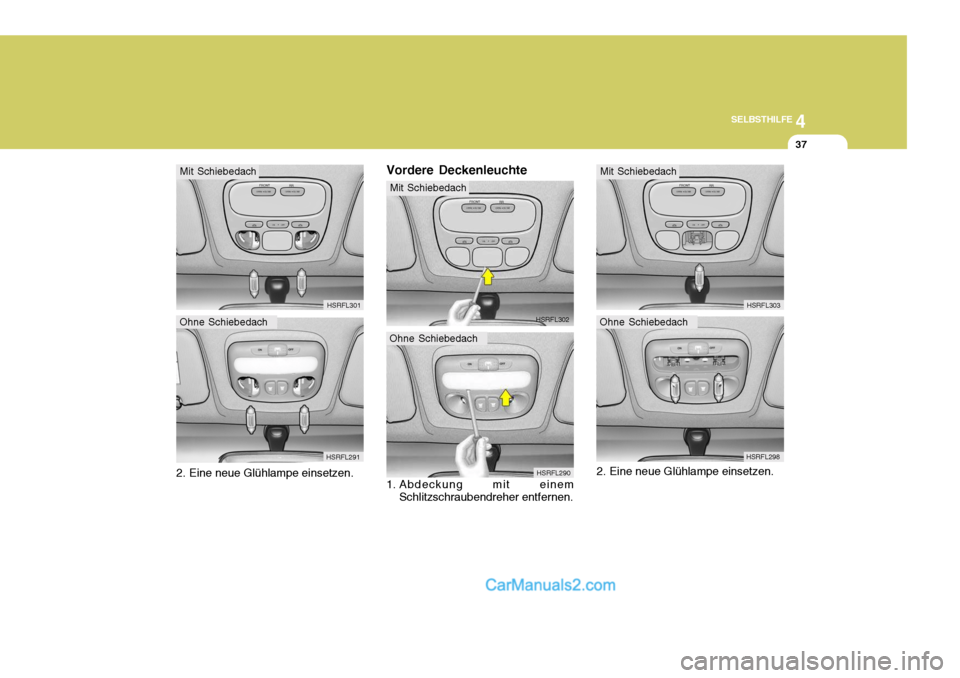

2. Eine neue Glühlampe einsetzen. Vordere Deckenleuchte
1. Abdeckung mit einem
Schlitzschraubendreher entfernen. 2. Eine neue Glühlampe einsetzen.

44SELBSTHILFE
38
HSRFL285 HSRFL286
HSRFL287 G270E01P-GST TÜREINSTIEGSLEUCHTE
1. Die Befestigungsschrauben mit einem Kreuzschlitzschraubendreherherausdrehen, dann das Netzkabel abziehen.
HSRFL288
HSRFL289

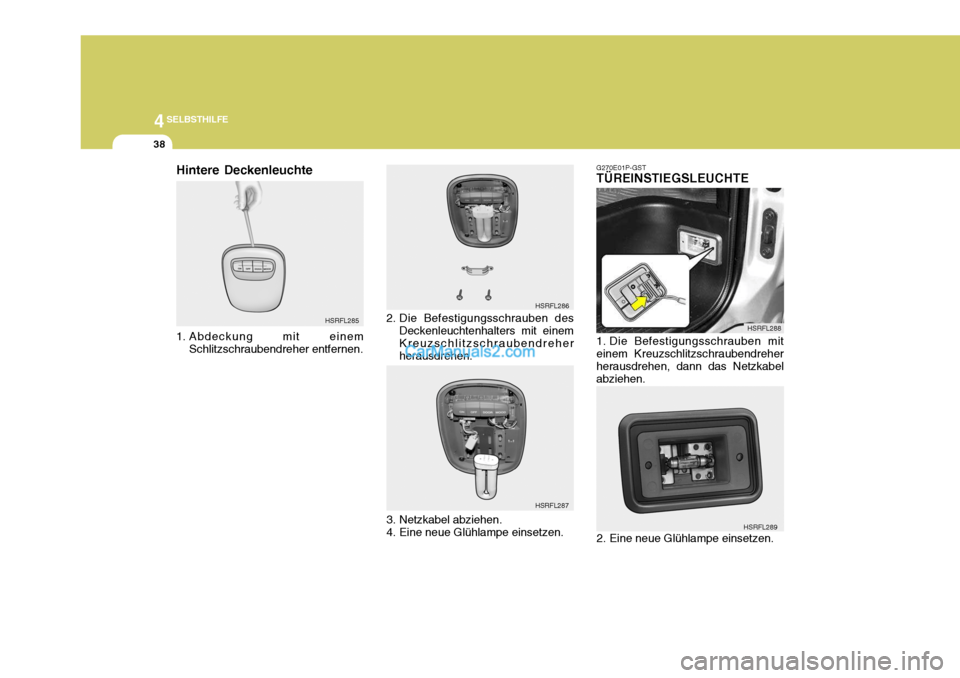

Hintere Deckenleuchte
1. Abdeckung mit einem
Schlitzschraubendreher entfernen. 2. Die Befestigungsschrauben des
Deckenleuchtenhalters mit einem Kreuzschlitzschraubendreher herausdrehen.
3. Netzkabel abziehen.
4. Eine neue Glühlampe einsetzen. 2. Eine neue Glühlampe einsetzen.

4
CORROSION PREVENTION AND APPEARANCE CARE
39
4
SELBSTHILFE
39

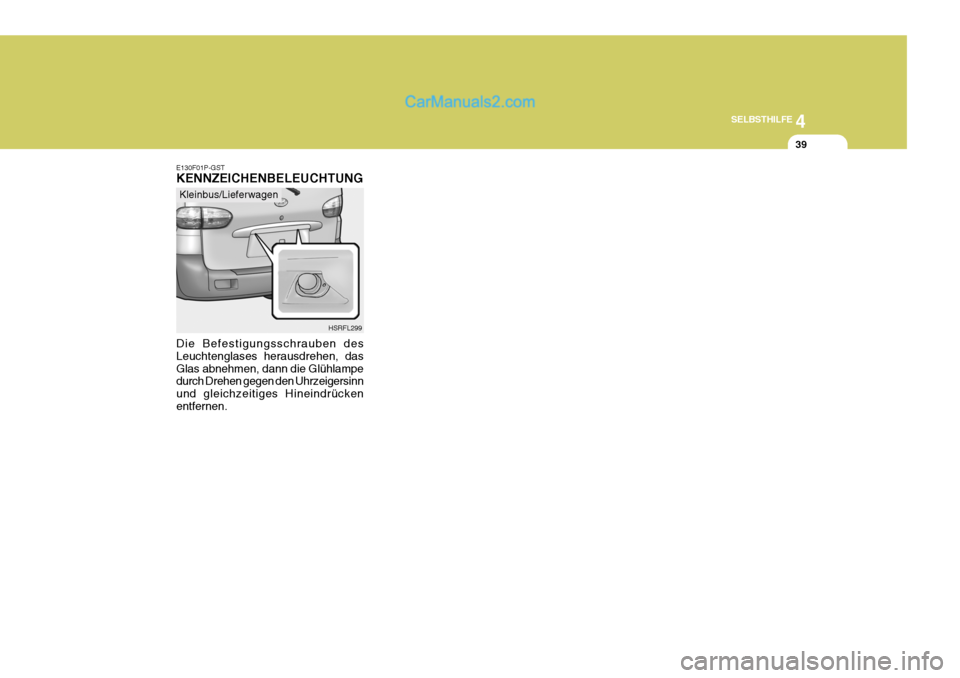

E130F01P-GST KENNZEICHENBELEUCHTUNG
HSRFL299
