2005 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

3
START UND BETRIEB
7
VORSICHT:
o Den Motor nicht auf hohe Drehzahlen bringen bzw. mit hoher Geschwindigkeit fahren, solange er noch nichtbetriebswarm ist.
o Den Zündschlüssel loslassen,
sowie der Motor angesprungenist, damit der Anlasser nicht beschädigt wird.
!
!

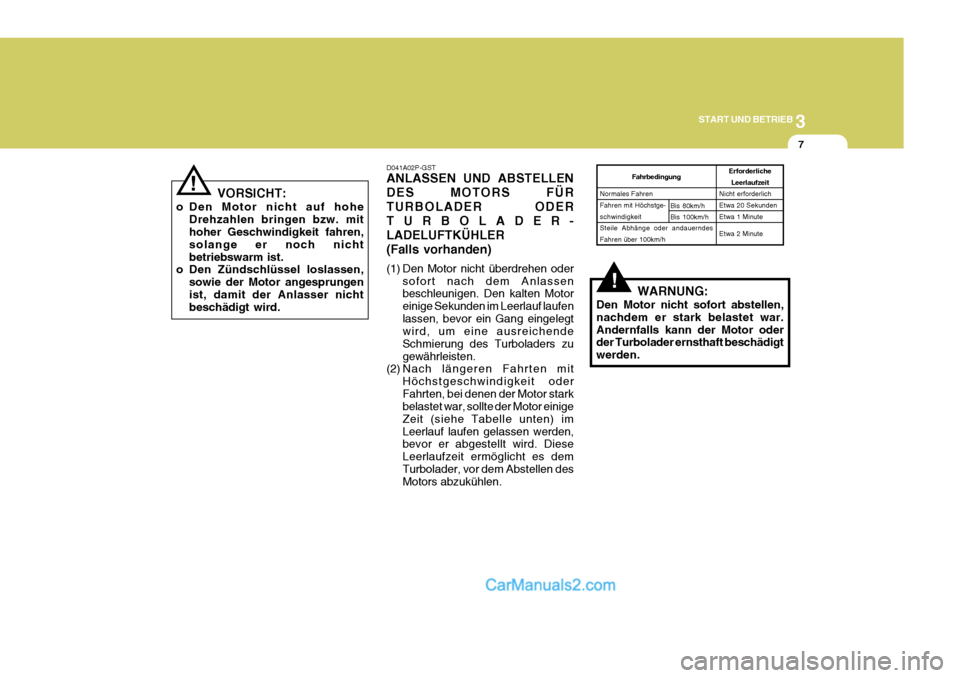

D041A02P-GST ANLASSEN UND ABSTELLEN DES MOTORS FÜRTURBOLADER ODERTURBOLADER-LADELUFTKÜHLER (Falls vorhanden)
(1) Den Motor nicht überdrehen oder
sofort nach dem Anlassen beschleunigen. Den kalten Motor einige Sekunden im Leerlauf laufenlassen, bevor ein Gang eingelegt wird, um eine ausreichende Schmierung des Turboladers zugewährleisten.
(2) Nach längeren Fahrten mit
Höchstgeschwindigkeit oderFahrten, bei denen der Motor stark belastet war, sollte der Motor einige Zeit (siehe Tabelle unten) imLeerlauf laufen gelassen werden, bevor er abgestellt wird. Diese Leerlaufzeit ermöglicht es demTurbolader, vor dem Abstellen des Motors abzukühlen.Fahrbedingung
Normales Fahren Fahren mit Höchstge- schwindigkeitSteile Abhänge oder andauerndes Fahren über 100km/h
Bis 80km/h Bis 100km/h Erforderliche
Leerlaufzeit
Nicht erforderlich Etwa 20 Sekunden Etwa 1 Minute Etwa 2 Minute
WARNUNG:
Den Motor nicht sofort abstellen, nachdem er stark belastet war.Andernfalls kann der Motor oder der Turbolader ernsthaft beschädigt werden.

3START UND BETRIEB
8SCHALTHEBEL (SCHALTGETRIEBE)
HINWEIS:
o Zum Schalten in denRückwärtsgang den Hebel zunächst min. 3 Sekunden im Leerlauf lassen, nachdem das Fahrzeug zuvor völlig zumStillstand gekommen ist. Dann den Hebel in die Rückwärtsgangpositionschalten.
o Bei kalter Witterung ist die
Schaltung manchmalschwergängig, wenn das Getriebeöl noch nicht ausreichend erwärmt ist. Dies istnormal und beschädigt das Getriebe nicht.
o Wenn Sie zum Stillstand kommen
und der erste Gang oder derRückwärtsgang nur schwer eingelegt werden können,schalten Sie in den Leerlauf und lassen das Kupplungspedal los. Treten Sie dann dasKupplungspedal durch und schalten in den ersten oder Rückwärtsgang. VORSICHT:
Beim Herunterschalten vom 5. inden 4. Gang darauf achten, daß Sienicht verse-hentlich den Schalthebel so weit zur Seite drücken, daß der 2. Gang eingelegt wird. Ein derartig drastisches Herunterschalten kann dazu führen,daß die Motordrehzahl so stark ansteigt, daß die Anzeige des Drehzahlmessers (Falls vorhanden)in den roten Bereich gerät. Ein solches Überdrehen des Motors kann Motorschäden verursachen.
C070A02A-AST Dieses Fahrzeug verfügt über ein kon- ventionelles Schaltschema. Dieses ist auf dem Schalthebelknauf dargestellt. Das Schaltgetriebe ist in allenVorwärtsgängen vollständig synchronisiert, so daß ein leichtes Hoch- bzw. Herunterschaltengewährleistet ist.
!
o Verwenden Sie den Schalthebel
nicht als Handablage während der Fahrt, da dadurch die Getriebeschaltgabeln vorzeitig abgenutzt werden können.
YN20060A

3
START UND BETRIEB
9

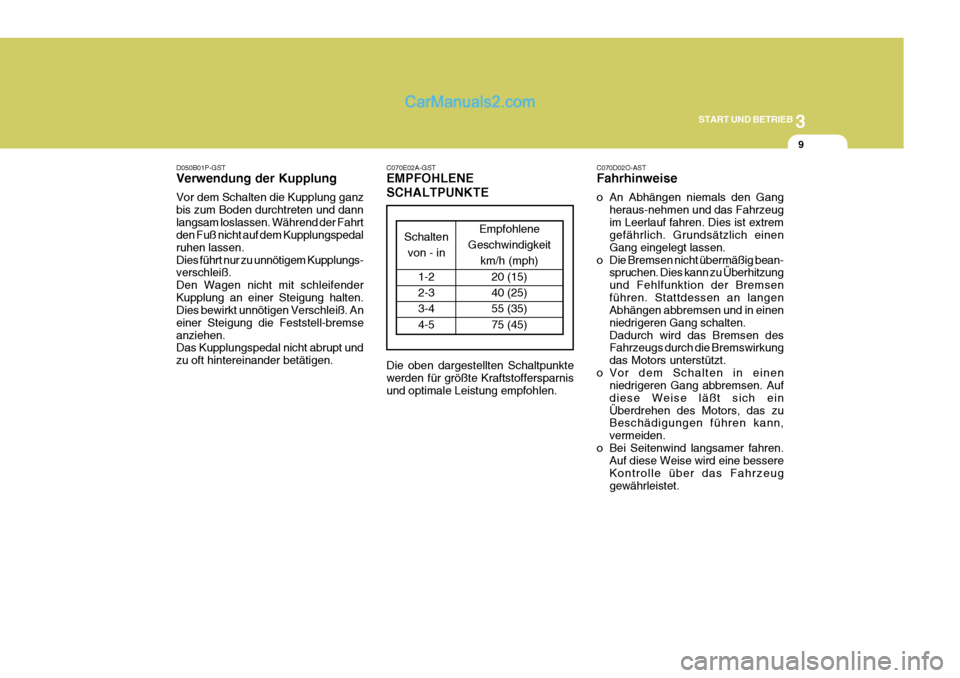

D050B01P-GST Verwendung der Kupplung Vor dem Schalten die Kupplung ganz bis zum Boden durchtreten und dannlangsam loslassen. Während der Fahrt den Fuß nicht auf dem Kupplungspedal ruhen lassen.Dies führt nur zu unnötigem Kupplungs- verschleiß. Den Wagen nicht mit schleifenderKupplung an einer Steigung halten. Dies bewirkt unnötigen Verschleiß. An einer Steigung die Feststell-bremseanziehen. Das Kupplungspedal nicht abrupt und zu oft hintereinander betätigen. C070E02A-GST EMPFOHLENE SCHALTPUNKTE
Schaltenvon - in
1-2 2-3 3-4 4-5
Empfohlene
Geschwindigkeit km/h (mph)
20 (15) 40 (25) 55 (35) 75 (45)
Die oben dargestellten Schaltpunkte werden für größte Kraftstoffersparnisund optimale Leistung empfohlen. C070D02O-AST Fahrhinweise
o An Abhängen niemals den Gang
heraus-nehmen und das Fahrzeug im Leerlauf fahren. Dies ist extrem gefährlich. Grundsätzlich einen Gang eingelegt lassen.
o Die Bremsen nicht übermäßig bean- spruchen. Dies kann zu Überhitzungund Fehlfunktion der Bremsenführen. Stattdessen an langen Abhängen abbremsen und in einen niedrigeren Gang schalten.Dadurch wird das Bremsen des Fahrzeugs durch die Bremswirkung das Motors unterstützt.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Aufdiese Weise läßt sich einÜberdrehen des Motors, das zu Beschädigungen führen kann, vermeiden.
o Bei Seitenwind langsamer fahren. Auf diese Weise wird eine bessereKontrolle über das Fahrzeuggewährleistet.

3START UND BETRIEB
10AUTOMATIKGETRIEBE
060A01P-GST (Kleinbus/Lieferwagen) (Falls vorhanden)

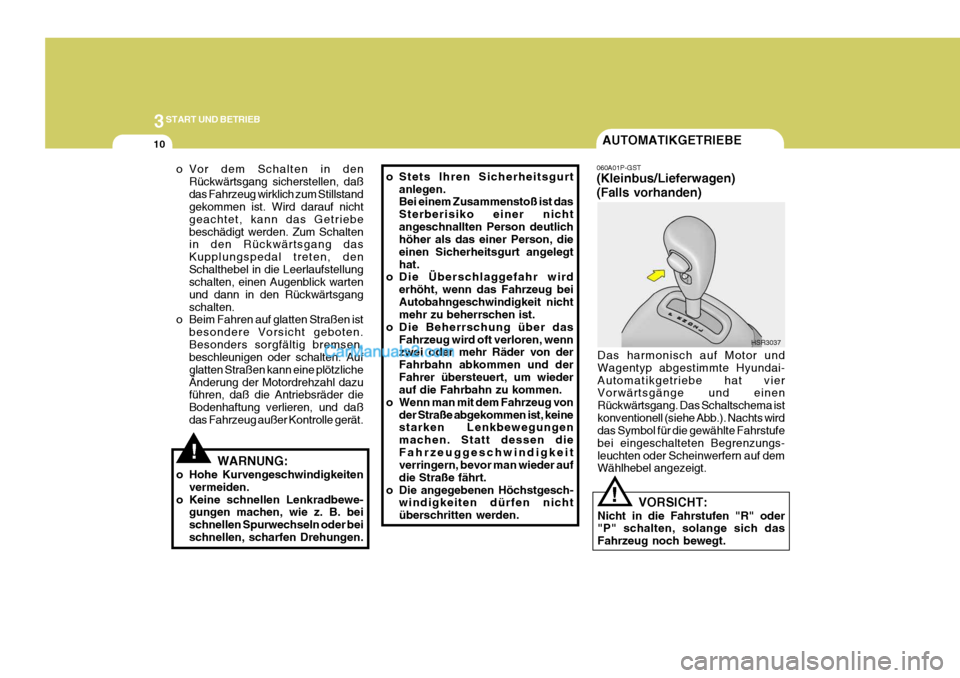

Das harmonisch auf Motor und Wagentyp abgestimmte Hyundai-Automatikgetriebe hat vier Vorwärtsgänge und einen Rückwärtsgang. Das Schaltschema istkonventionell (siehe Abb.). Nachts wird das Symbol für die gewählte Fahrstufe bei eingeschalteten Begrenzungs-leuchten oder Scheinwerfern auf dem Wählhebel angezeigt. HSR3037
VORSICHT:
Nicht in die Fahrstufen "R" oder"P" schalten, solange sich das Fahrzeug noch bewegt.
!
!
o Stets Ihren Sicherheitsgurt anlegen. Bei einem Zusammenstoß ist das Sterberisiko einer nichtangeschnallten Person deutlich höher als das einer Person, die einen Sicherheitsgurt angelegthat.
o Die Überschlaggefahr wird
erhöht, wenn das Fahrzeug beiAutobahngeschwindigkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das
Fahrzeug wird oft verloren, wennzwei oder mehr Räder von der Fahrbahn abkommen und derFahrer übersteuert, um wieder auf die Fahrbahn zu kommen.
o Wenn man mit dem Fahrzeug von
der Straße abgekommen ist, keinestarken Lenkbewegungen machen. Statt dessen dieFahrzeuggeschwindigkeit verringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgesch- windigkeiten dürfen nichtüberschritten werden.
o Vor dem Schalten in den
Rückwärtsgang sicherstellen, daßdas Fahrzeug wirklich zum Stillstand gekommen ist. Wird darauf nicht geachtet, kann das Getriebebeschädigt werden. Zum Schalten in den Rückwärtsgang das Kupplungspedal treten, denSchalthebel in die Leerlaufstellung schalten, einen Augenblick warten und dann in den Rückwärtsgangschalten.
o Beim Fahren auf glatten Straßen ist
besondere Vorsicht geboten.Besonders sorgfältig bremsen, beschleunigen oder schalten. Auf glatten Straßen kann eine plötzlicheÄnderung der Motordrehzahl dazu führen, daß die Antriebsräder die Bodenhaftung verlieren, und daßdas Fahrzeug außer Kontrolle gerät.
WARNUNG:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewe- gungen machen, wie z. B. beischnellen Spurwechseln oder beischnellen, scharfen Drehungen.

3
START UND BETRIEB
11
D060C01P-GST
o R (Rückwärtsgang): Vor dem Rückwärtsfahren durch Schalten des Wählhebels auf "R" mußdas Fahrzeug vollständig zum Stillstand gekommen sein.
HSR3083A D060B01P-GST Die Wählhebelpositionen haben folgende Bedeutung:
o P (Parken): Beim Parken oder beim Anlassen des Motors wird das Fahrzeug amFortrollen gehindert, wenn der Wählhebel auf "P" gestellt wird. Beim Parken des Wagens dieFeststellbremse anziehen und den Wählhebel auf "P" stellen.
!
Beim Schalten Bremspedal betätigen und Knopf drücken. Zum Schalten den Druckknopfdrücken. Der Wählhebel kann frei geschaltet werden.
Für eine wirtschaftliche Fahrweise sanft beschleunigen. Das Getriebe schaltet automatisch in den zweiten,den dritten und den Schongang (Overdrive). VORSICHT:
Den Wählhebel erst auf "P" stellen, wenn das Fahrzeug ganz zum Stillstand gekommen ist. Bei Nichtbeachtung besteht die Gefahrschwerer Getriebeschäden. D060D01P-GST
o N (Neutral): IIn der Position "N" befindet sich das Getriebe in Leerlaufstellung, d.h. es ist kein Gang eingelegt. In der Wählhebelposition "N" kann der Motor angelassen werden, obwohl dies nichtempfehlenswert ist, außer wenn der Motor aus geht und das Fahrzeug in Bewegung ist.

3START UND BETRIEB
12
D060G01P-GST
o L (Lastgang): Diesen Gang zum Bergauffahren an steilen Hängen oder zur Nutzung der Motorbrems-wirkung auf starkenGefälstrecken einlegen. Beim Herunterschalten auf "L" bleibt das Getriebe vorübergehend im zweitenGang, bis das Fahrzeug zum Einlegen des Lastgangs genügend verlangsamt ist. Im Lastgang nicht schneller als 50km/h fahren. Bei "L" bleibt das Getriebe im ersten Gang. Ein Hochschalten in den zweitenGang erfolgt jedoch, wenn die Fahrzeuggeschwindigkeit einen bestimmten Wert überschreitet, undbei weiter zunehmender Geschwindigkeit wird auch in den dritten Gang geschaltet, um einÜberdrehen des Motors zu verhindern.
D060E01P-GST
o D (Fahren): Dies ist die normale Fahrstufe. Das Getriebe schaltet automatisch die vierVorwärtsgänge durch, so daß zwischen Wirtschaftlichkeit und Leistungsabgabe immer ein optimalesVerhältnis besteht. Bei einer Fahrzeuggeschwindigkeit von mehr als 95 km/h auf keinen Fall von Hand aufFahrstufe "2" oder "L" zurückschalten. D060F01P-GST
o 2 (Zweiter Gang): Diese Fahrstufe zum Fahren auf schlüpfrigem Untergrund, beimBergauffahren oder zur Nutzung der Motorbremswirkung beim Bergabfahren verwenden. In Fahrstufe"2" wird automatisch zwischen dem ersten und zweiten Gang hin- und hergeschaltet.Ein Hochschalten in den dritten Gang erfolgt also nicht. In den dritten Gang wird nur dann hochgeschaltet, wenndie Fahrzeuggeschwin-digkeit einen
D060H01P-GST
o P (Park): Diese Schaltstufe zum Parken des Fahrzeugs verwenden. In dieser Stufekann auch der Motor angelassen und warmlaufen gelassen werden.
o N (Leerlauf): Auch in dieser Stufe ist das Anlassen des Motors möglich, doch ist ausSicherheits-gründen der Bereich "P" vorzuziehen. HINWEIS:
o Für einen sanften Schaltvorgang
das Bremspedal treten, wenn von "N" oder "P" (Parken) in einen Vorwärts- oder Rückwärtsganggeschaltet wird.
o Die Zündung muß eingeschaltet
und das Bremspedal ganzgetreten sein, um den Schalthebel von der Position "P" (Parken) in eine andere Positionzu schalten.
o Von den Positionen "R", "N", "D",
"2" und "L" kann jederzeit auf"P" geschaltet werden.
bestimmten Wert überschreitet, umein Überdrehen des Motors zuverhindern. Den Wählhebel dann von Hand auf die normale Fahrstufe "D" zurückstellen.

3
START UND BETRIEB
13
erforderlich ist, das Gaspedal ganz bis zum Boden durchtreten. Das Getriebeschaltet dann geschwindigkeitsabhängig automatisch in einen niedrigeren Gangzurück. HINWEIS: Im Sinne eines niedrigen Kraftstoffver-brauchs undgleichmäßigen Fahrens den Over- drive-Schalter einschalten. Wenn die Motorbremse in Fahrstufe "P"benötigt wird oder wenn an einer leichten Steigung wiederholt zwischen dem dritten und demvierten Gang hoch- bzw. heruntergeschaltet werden muß, sollte der Overdrive-Schalterausgeschaltet werden. Anschließend den Overdrive- Schalter sofort wieder einschal-ten.
VORSICHT:
o Nur bei völligem Stillstand des Fahrzeugs in "R" und "P" schalten.
o Bei angezogenen Bremsen den
Motor im Rückwärts- oder einemder Vorwärts-gänge nicht beschleunigen.
o Beim Schalten von"P" oder "N", in R, 2 oder L grundsätzlich dieFußbremse betätigen.
o Die Position P (Parken) nicht anstelle der Feststellbremseverwenden. Beim Verlassen des Fahrzeugs, auch kurzzeitig, immer die Feststellbremseanziehen, das Getriebe auf P (Parken) schalten und die Zündung abstellen. DasFahrzeug bei laufendem Motor nie unbeaufsichtigt lassen.
o Den Füllstand des Automatikgetriebeölsregelmäßig kontrollieren und bei Bedarf Öl nachfüllen.

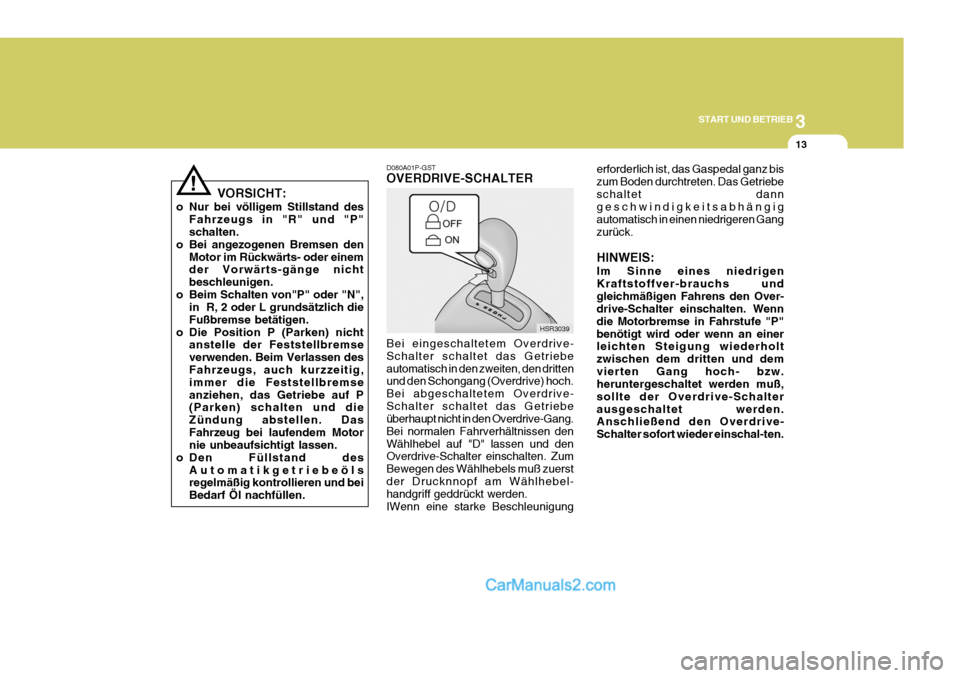

! D080A01P-GST OVERDRIVE-SCHALTER Bei eingeschaltetem Overdrive- Schalter schaltet das Getriebeautomatisch in den zweiten, den dritten und den Schongang (Overdrive) hoch. Bei abgeschaltetem Overdrive-Schalter schaltet das Getriebe überhaupt nicht in den Overdrive-Gang. Bei normalen Fahrverhältnissen denWählhebel auf "D" lassen und den Overdrive-Schalter einschalten. Zum Bewegen des Wählhebels muß zuerstder Drucknnopf am Wählhebel- handgriff geddrückt werden. IWenn eine starke BeschleunigungHSR3039

3START UND BETRIEB
14FAHREN MIT AUTOMATIKGETRIEBE MIT ELEKTRONISCHER ZWEIBEREICHS-ÜBERSETZUNG

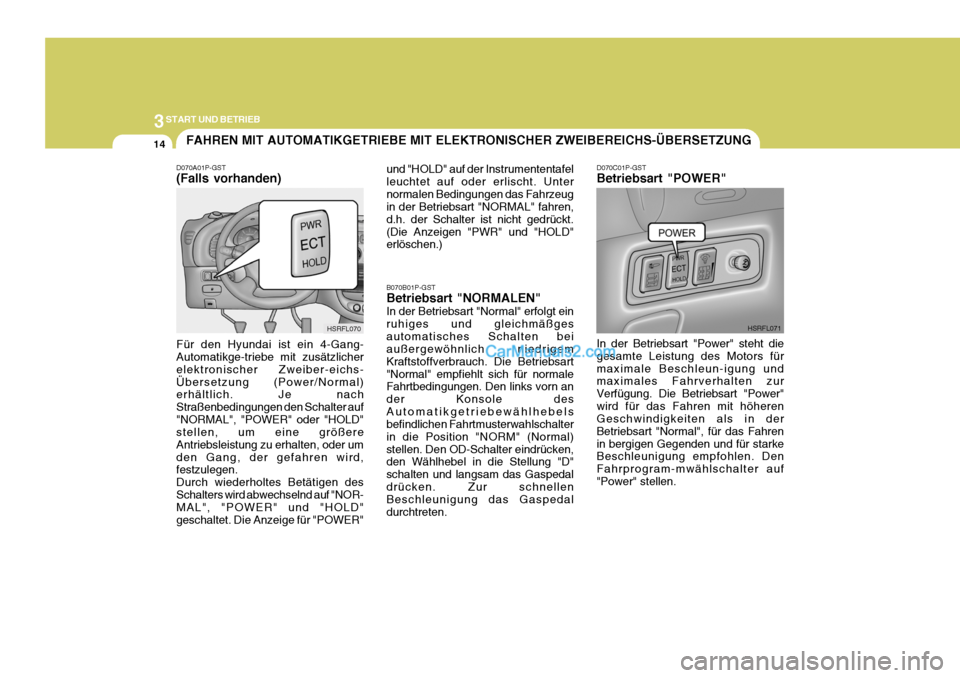

D070A01P-GST (Falls vorhanden) Für den Hyundai ist ein 4-Gang- Automatikge-triebe mit zusätzlicher elektronischer Zweiber-eichs-Übersetzung (Power/Normal) erhältlich. Je nach Straßenbedingungen den Schalter auf"NORMAL", "POWER" oder "HOLD" stellen, um eine größere Antriebsleistung zu erhalten, oder umden Gang, der gefahren wird, festzulegen. Durch wiederholtes Betätigen desSchalters wird abwechselnd auf "NOR- MAL", "POWER" und "HOLD" geschaltet. Die Anzeige für "POWER" und "HOLD" auf der Instrumententafelleuchtet auf oder erlischt. Unternormalen Bedingungen das Fahrzeug in der Betriebsart "NORMAL" fahren, d.h. der Schalter ist nicht gedrückt.(Die Anzeigen "PWR" und "HOLD" erlöschen.) B070B01P-GST Betriebsart "NORMALEN" In der Betriebsart "Normal" erfolgt ein ruhiges und gleichmäßgesautomatisches Schalten bei außergewöhnlich niedrigem Kraftstoffverbrauch. Die Betriebsart"Normal" empfiehlt sich für normale Fahrtbedingungen. Den links vorn an der Konsole desAutomatikgetriebewählhebels befindlichen Fahrtmusterwahlschalter in die Position "NORM" (Normal)stellen. Den OD-Schalter eindrücken, den Wählhebel in die Stellung "D" schalten und langsam das Gaspedaldrücken. Zur schnellen Beschleunigung das Gaspedal durchtreten.
HSRFL070
D070C01P-GST Betriebsart "POWER" In der Betriebsart "Power" steht die gesamte Leistung des Motors fürmaximale Beschleun-igung und maximales Fahrverhalten zur Verfügung. Die Betriebsart "Power"wird für das Fahren mit höheren Geschwindigkeiten als in der Betriebsart "Normal", für das Fahrenin bergigen Gegenden und für starke Beschleunigung empfohlen. Den Fahrprogram-mwählschalter auf"Power" stellen.
HSRFL071
