1- 46 CARATTERISTICHE DELLA VETTURA
o Non toccare, né staccare, i fili
dell'SRS, o altri componenti del sistema SRS. Tale azionepotrebbe avere gravi conseguenze sulle persone, dovute al gonfiaggio accidentale dell'airbag oppure alla messa fuori uso dell'SRS.
o Nel caso si debbano gettar via dei componenti del sistemadell'air bag, oppure nel caso in cui il veicolo debba essererottamato, sarà necessario osservare certe precauzioni per la sicurezza. Il vostroconcessionario Hyundai conosce tali misure da prendersi e vi potrà dare tutte le informazioninecessarie. Il mancato rispetto di queste precauzioni e procedure potrebbe aumentare il rischio dilesioni personall.
o Se vendete la vostra autovettura, accertatevi che il nuovo proprietario sia informato di questi punti importanti,assicurandovi di passare questo manuale al nuovo proprietario insieme alla vettura.
lcfl-it-1a.p65 1/6/04, 5:11 PM
46
Page 58 of 212

CARATTERISTICHE DELLA VETTURA 1- 47
B260B03A-GTT QUADROSTRUMENTI E INDICATORI (PER MOTORI A BENZINA)
1. Contagiri
2. Luce di segnalazione indicatori direzionali
3. Tachimetro
4. Contachilometri/Contachilometri parziale
5. Indicatore livello carburante
6. Indicatore temperatura
7. Spia di segnalazione SRS (airbag)
8. Spia di segnalazione ABS (Se installato) 9. Spia di segnalazione immobilizzatore
10. Spia di segnalazione overdrive
disinserito (Solo cambio automatica)
11. Spia di segnalazione fari abbaglianti
12. Spia di segnalazione porta aperta
13. Spia di segnalazione freno di stazionamento /livello liquido freni
14. Spia di segnalazione sistema di ricarica 15. Spia di segnalazione pressione olio
16. Interruttore di azzeramento
contachilometri parziale / Interruttore di azzeramento trip computer (Se installato)
17. Spia di segnalazione riserva carburante
18. Indicatore malfunzionamenti (MIL) B260A02A-D
1
23 2
4 56
7 8 9 1011121314 1516 17 18
lcfl-it-1a.p65 1/6/04, 5:11 PM
47
Page 59 of 212

1- 48 CARATTERISTICHE DELLA VETTURA
B260C02A-GTT QUADROSTRUMENTI E INDICATORI (PER MOTORI A DIESEL)
1. Contagiri
2. Luce di segnalazione indicatori
direzionali
3. Tachimetro
4. Contachilometri/Contachilometri parziale /Trip Computer (Se installato)
5. Indicatore livello carburante
6. Indicatore temperatura 7. Spia di segnalazione SRS (airbag)
8. Spia di segnalazione ABS (Se installato)
9. Spia di segnalazione immobilizzatore
10. Spia di segnalazione fari abbaglianti
11. Spia di segnalazione porta aperta
12. Spia di segnalazione freno di
stazionamento /livello liquido freni
13. Spia di segnalazione sistema di ricarica B260B02A-D
1
23 2
4 56
789 10111213 14151617
18 19
14. Interruttore di azzeramento
contachilometri parziale/Interruttore di azzeramento trip computer (Se installato)
15. Spia di segnalazione pressione olio
16. Spia di segnalazione filtro carburante
17 . Spia di segnalazione riserva carburante
18 . Spia di segnalazione candelette di pre- riscaldo
19. Indicatore malfunzionamenti (MIL)
lcfl-it-1a.p65 1/6/04, 5:11 PM
48
Page 60 of 212

CARATTERISTICHE DELLA VETTURA 1- 49
SB210C1-FT
SEGNALATORE DI
CONFERMA FUNZIONE
(SRI) DEL SISTEMA
AGGIUNTIVO DI SICUREZZA ATRATTENUTA (SRS)
Il segnalatore di conferma funzione
(SRI) dell'SRS si accende e lampeggia per circa 6 secondi dopo che la chievetta dell'accensione è stata giratain posizione "ON" oppure dopo che si è avviato il motore, dopo di che si spegne.
Questa luce si accendo inoltre quando
I'SRS non funziona adeguatamente. Se I'SRI non si accende, oppure se
rimane costantemente acceso dopoaver lampeggiato per 6 secondi circa una volta girata la chiavetta dell'accensione su "ON" o una voltaavviato il motore, oppure se si accende durante la guida, si consiglia di far controllare I'SRS da un concessionarioHyundai autorizzato. B260P01Y-GTT
SPIA DI SEGNALAZIONE
DEL SISTEMA ABS (Se installato)
Quando si gira la chiavetta in posizione «ON» , la spia dell'ABS si accende per poi spegnersi dopo pochi secondi. Se però la spia dell'ABS rimane illuminata durante la guida, oppure se non si illumina quando la chiavetta viene girata su «ON», ciò potrebbeindicare la presenza di un problema con l'ABS. In tal caso, fate controllare al più presto il veicolo dal vostro concessionario Hyundai. Il normaleimpianto freni continuerà a funzionare, ma senza l'assistenza dell'impianto ABS. SB210E1-FT
SPIA OVERDRIVE (Solo cambio automatica)
Quando l'interruttore viene premuto,
all'inserimento della 4a marcia la spia corrispondente si spegnerà. La spia si accenderà rilasciando l'interruttore. ATTENZIONE:
Se la spia dell'ABS e la spia del Freno di stazionamento/spia diallarme Livello liquido freni rimangono accese, oppure si accendono durante la marcia,contemporaneamente, ci potrebbe essere un problema al sistema E.B.D. (sistema elettronico didistribuzione della forza frenante). Se questo accade, evitare le frenate improvvise e fare controllare al piùpresto possibile il veicolo da un concessionario Hyundai.
!
lcfl-it-1a.p65 1/6/04, 5:11 PM
49
Page 61 of 212

1- 50 CARATTERISTICHE DELLA VETTURA
B260H02A-ATT
SPIA DEL FRENO DI STAZIONAMENTO E DI
AVARIA DELL'IMPIAN- TO FRENI
SB210J1-FT SPIA DI SEGNALAZIONE
ANABBAGLIANTI
Questa spia si illumina ogni volta che si inseriscono le luci abbaglianti oquando le si usa per segnalare. SB210K1-FT
SPIA PRESSIONE OLIO
SB210G1-FT SPIE INDICATORI DI
DIREZIONE
Le frecce verdi lampeggianti situate sul quadro comandi segnalano la direzione scelta. Se la freccia si illumina ma non lampeggia oppure lampeggiapiù rapidamente del normale o non lampeggia affatto, vi è un difetto nel sistema degli indicatori di direzione.
ATTENZIONE :
Se viaggiando si accende la spia
pressione olio, occorre arrestarsi immediatamente. In caso contrario, si rischia di danneggiare seriamente il motore.
L'accensione della spia indica una
pressione insufficiente nel circuito di lubrificazione. È normale, a motore fermo, che la spia sia accesa con la chiave di avviamento in posizione "ON". Effettuando l'avviamento la spia devespegnersi. Se la spia rimane accesa a motore avviato, spegnete il motore e rivolgeteVi ad un centro di assistenzaHyundai prima di ripartire.!
AVVERTENZA:
Se ritenete che l'impianto freni della
Vostra vettura presenti qualche anomalia, rivolgeteVi immediata- mente al Vostro ConcessionarioHyundai. Con la chiave di avviamento in posizione "ON" o "START", quando il freno distazionamento è inserito, la spia corrispondente si illuminerà. A motore acceso la spia si spegnequando il freno viene disinserito. Se il freno di stazionamento non è inserito, la spia si illumina quandola chiave di avviamento si trova su "ON" o "START" e si spegne a motore acceso. Se la spia si illuminadurante la guida, rallentate e arrestate la vettura.
!
lcfl-it-1a.p65 1/6/04, 5:11 PM
50
Page 62 of 212

CARATTERISTICHE DELLA VETTURA 1- 51
SB210M1-FT

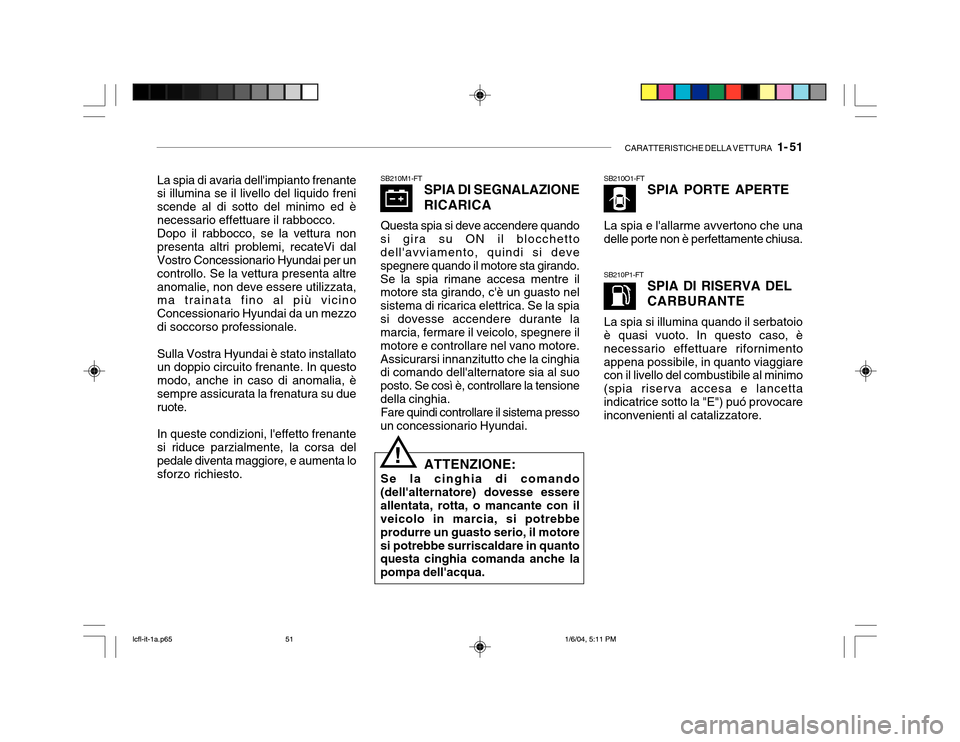

SPIA DI SEGNALAZIONE RICARICA
Questa spia si deve accendere quando
si gira su ON il blocchetto dell'avviamento, quindi si deve spegnere quando il motore sta girando.Se la spia rimane accesa mentre il motore sta girando, c'è un guasto nel sistema di ricarica elettrica. Se la spiasi dovesse accendere durante la marcia, fermare il veicolo, spegnere il motore e controllare nel vano motore.Assicurarsi innanzitutto che la cinghia di comando dell'alternatore sia al suo posto. Se così è, controllare la tensionedella cinghia.
Fare quindi controllare il sistema presso
un concessionario Hyundai. SB210O1-FT
SPIA PORTE APERTE
La spia e l'allarme avvertono che unadelle porte non è perfettamente chiusa. SB210P1-FT SPIA DI RISERVA DEL CARBURANTE
La spia si illumina quando il serbatoio è quasi vuoto. In questo caso, è necessario effettuare rifornimentoappena possibile, in quanto viaggiare con il livello del combustibile al minimo (spia riserva accesa e lancettaindicatrice sotto la "E") puó provocare inconvenienti al catalizzatore.La spia di avaria dell'impianto frenante si illumina se il livello del liquido freni scende al di sotto del minimo ed ènecessario effettuare il rabbocco.Dopo il rabbocco, se la vettura nonpresenta altri problemi, recateVi dal Vostro Concessionario Hyundai per un controllo. Se la vettura presenta altreanomalie, non deve essere utilizzata, ma trainata fino al più vicino Concessionario Hyundai da un mezzodi soccorso professionale. Sulla Vostra Hyundai è stato installato un doppio circuito frenante. In questo modo, anche in caso di anomalia, èsempre assicurata la frenatura su due ruote. In queste condizioni, l'effetto frenante si riduce parzialmente, la corsa delpedale diventa maggiore, e aumenta lo sforzo richiesto. ATTENZIONE:
Se la cinghia di comando
(dell'alternatore) dovesse essere allentata, rotta, o mancante con il veicolo in marcia, si potrebbe produrre un guasto serio, il motoresi potrebbe surriscaldare in quanto questa cinghia comanda anche la pompa dell'acqua.
!
lcfl-it-1a.p65 1/6/04, 5:11 PM
51
Page 63 of 212

1- 52 CARATTERISTICHE DELLA VETTURA
B260S01B-GTT
SPIA DI SEGNALAZIONE
CANDELETTE DI PRE- RISCALDO
(Per Motori a Diesel)
La spia di segnalazione si illumina di
un color ambra con il blocchetto d'avviamento nella posizione "ON". Il motore può essere avviato quando si spegne la spia di segnalazione delpreriscaldamento. Il tempo di illuminazione varia a seconda della temperatura dell'acqua, dellatemperatura dell'aria e della condizione della batteria.
NOTA: Una volta concluso il pre-
riscaldamento, se non si è avviato il motore entro 10 secondi, riportare la chiavetta in posizione "LOCK", e quindi su "ON", per ripetere il pre-riscaldamento.B260N02FC-GTT SPIA CONTROLLO
MOTORE
Questa spia si illumina quando si
verifica un guasto ad uno dei componenti collegati al sistema dei gas di scarico, e il sistema non funzionacorrettamente così che i valori stabiliti dalla normativa sui gas di scarico non sono rispettati. Ed essa si illuminaquando la chiave dell'avviamento è girata in posizione "ON", e si spegne dopo che il motore si è avviato. Seessa si illumina durante la guida o non si illumina quando la chiave dell'avviamento è girata in posizione"ON", portare il veicolo presso un concessionario Hyundai autorizzato e fare controllare il sistema.B260U01TB-GTT SPIA DI SEGNALAZIONE
IMMOBILIZZATORE
Questa spia si illumina per alcuni secondi dopo che la chiave dell'accensione è stata girata in posizione 'ON'. A questo punto, si puòavviare il motore. La spia si spegne dopo che il motore si è avviato. Se questa spia si dovesse spegnere primadi aver avviato il motore, girare su "LOCK" il blocchetto d'avviamento e riavviare il motore. Se questa spialampeggia per cinque secondi con il blocchetto d'avviamento girato su 'ON', questo indica che il sistemadell'immobilizzatore ha un guasto. A questo punto, consultare la procedura spiegata al paragrafo "Modalità difunzionamento in emergenza" (vedere pagina 1-5), oppure rivolgersi al concessionario Hyundai.
lcfl-it-1a.p65 1/6/04, 5:11 PM
52
Page 64 of 212

CARATTERISTICHE DELLA VETTURA 1- 53
B265A01B-GTT
SPIA DI SEGNALAZIONE FILTRO CARBURANTE (Per Motori a Diesel)
Questa spia si accende quando il blocchetto d'avviamento è in posizione "ON", e si spegne quando si avvia il motore. Se si accende con il motore inmarcia, indica la presenza di acqua nel filtro del carburante. In tal caso, è necessario eliminare l'acqua dal filtro. SB210S1-FT USURA DELLE PASTIGLIE
FRENI
Quando in frenata si ode un suono
acuto continuo o ad intermittenza, lepastiglie freni sono da sostituire. La mancata sostituzione può provocaregravi danni all'impianto freni.
ZB110R2-AT SEGNALE ACUSTICO USURA PASTIGLIE FRENO Le pastiglie dei freni a disco anteriori e posteriori sono dotate di segnalatored'usura che emette un acuto stridio o un rumore di raschiamento quando è stato raggiunto il limite d'usura. Il suonopuò essere intermittente, oppure costantemente presente con il veicolo in marcia. Potrebbe anche essereudibile se si mantiene saldamente premuto il pedale del freno. La mancata sostituzione delle pastiglie consumateprovocherà seri e constosi danni ai rotori. Rivolgersi immediatamente al concessionario Hyundai.
AVVERTENZA:
Non togliere mai il tappo del radiatore se il motore è caldo. Il refrigerante del motore è sotto pressione e potrebbe schizzare fuoricon violenza, causando gravi ustioni. Attendere che il motore si sia raffreddato prima di togliere iltappo del radiatore.
B290A02A-ATT INDICATORE TEMPERATURA REFRIGERANTE MOTORE!
Segnala il livello del carburante. La
capacità del serbatoio è riportata nella Sezione 9. SB215A1-FT INDICATORE LIVELLO CARBURANTE
HLC2053
HLC2052
