1- 78 CARATTERISTICHE DELLA VETTURA
B710A01TB-GTT CONTROLLI DEL RISCALDAMENTO/RAFFREDDAMENTO
(Se installato)
1. Bocchetta dello sbrinatore laterale
2. Ventilazione laterale
3. Ventilatore sbrinatore del parabrezza
4. Ventilazione centrale HPB710B2-FT VENTILATORI LATERALI I ventilatori laterali si trovano su ciascun lato del cruscotto. Per cambiare la direzione del flusso d'aria, spostare il pomello al centro della bocchetta d'aerazione su - giù, e di lato.Le bocchette d'aerazione sono apertese il pomello è su . Le bocchetted'aerazione so-no chiuse se il pomello è su . Mantenere pulite queste bocchette d'aerazione rimuovendo foglie ed altri corpi estranei.
SB710A1-FTVENTILATORE CENTRALE Il ventilatore centrale si trova al centro del cruscotto. La direzione del flusso dell'aria dalle bocchette d'aerazione al centro del cruscotto è regolabile.Per controllare la direzione del flussodell'aria, spostare il pomello al centrodella bocchetta d'aerazione su - giù, e di lato.
B710A01A-Y
lcfl-it-1b.p65
1/6/04, 5:12 PM
78
Page 90 of 212

CARATTERISTICHE DELLA VETTURA 1- 79
B670A02A-GTT VENTILAZIONE E RISCALDAMENTO TIPO
ROTANTE (Se installato)
1. Il comando della velocità della ventola
2. Il comando del flusso dell'aria
3. Il comando della temperatura
4. Interruttore del condizionatore d'aria
5. Il comando di ammissione dell'aria B670B01A-ATT COMANDO VENTILATORE Questa manopola viene usata per accendere e spegnere la ventola e per regolare la velocita, del flusso d'ariaimmesso nella vettura scegliendo le posizioni da "1" a "4".
ZB440C1-ATCOMANDO IMMISSIONE ARIA Questo pulsante viene usato per selezionare l'immissione d'aria fresca dall'esterno od il ricircolo dell'aria presente nell'abitacolo.
Aria fresca Ricircolo
Nel primo caso, nella vettura penetra aria dall'esterno e può venire riscaldata a seconda delle altre funzioni scelte. Selezionando invece la posizione di ricircolo, l'aria presente nell'abitacoloviene reintrodotta nell'impianto di riscaldamento o di ventilazione a seconda delle altre funzioni scelte.
B670A01A
1 23
4 HLC2085
HLC2087
5
lcfl-it-1b.p65 1/6/04, 5:12 PM
79
Page 91 of 212
1- 80 CARATTERISTICHE DELLA VETTURA
B670D03A-ATT DISTRIBUZIONE DEL FLUSSO D'ARIA
Il flusso d'aria può essere distribuito nei seguenti modi: Aerazione frontale
Selezionando questa posizione, l'aria
immessa nella vettura viene distribuitaattraverso le bocchette anteriore.
NOTA: L'uso prolungato del sistema di ricircolo dell'aria può causare l'appannamento dei vetri all'internonell'abitacolo. Inoltre, l'uso prolungato dell'aria condizionata nella posizione di ricircolo puòrendere l'aria dell'abitacolo troppo secca.
B670D01A
HLC2082
lcfl-it-1b.p65 1/6/04, 5:12 PM
80
Page 92 of 212
CARATTERISTICHE DELLA VETTURA 1- 81
Aerazione "BI-LEVEL"
Selezionando questa posizione, è possibile ottenere aria fresca proveniente dalle bocchette sul cruscotto e aria più calda dallebocchette inferiori contemporan- eamente. Pavimento
L'aria esce dalle bocchette verso il
pavimento, dalla bocchetta dellosbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale edalla bocchetta di ventilazione laterale. Pavimento-Sbrinatore
L'aria esce dalla bocchetta dellosbrinatore del parabrezza, dalle bocchette di aerazione sul pavimento, dalla bocchetta dello sbrinatore lateralee dalla bocchetta di ventilazione laterale. Se si seleziona il modo "Floor-Defrost" (Pavimento-Sbrinamento), l'aria condizionata entra in funzione automaticamente. Per spegnere l'ariacondizionata, premere il pulsante A/C.
B670D02AB670D03A B670D04A
lcfl-it-1b.p65 1/6/04, 5:12 PM
81
Page 93 of 212

1- 82 CARATTERISTICHE DELLA VETTURA
ZB430B2-AT COMANDI PER IL RISCALDAMENTO
Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dallabocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale. Se si seleziona il modo "Defrost" (sbrinamento), l'aria condizionata entra in funzione automaticamente. Perspegnere l'aria condizionata, premere il pulsante A/C. B670E01A-ATTREGOLAZIONE DELLA TEMPERATURA
Questa manopola viene usata per
accendere e spegnere il riscaldamento e per regolare la temperatura. FreddoCaldo
Posizionate il selettore di imissione
aria nella posizione "FRESH ( )" ed il comando di distribuzione dell'arianella posizione "FLOOR ( )".
Per aumentare ulteriormente la rapidità
di riscaldamento il selettore deve essere posizionato su "RECIRC ( )".
Se i vetri sono appannati spostate il
selettore dell'aria sulla posizione "DEF
( )" (disappannatore) (L'aria
condizionata entra in funzioneautomaticamente.) ed il selettore di immissione nella posizione "FRESH
( )".
B670D05A
HLC2086
B690A01A
lcfl-it-1b.p65 1/6/04, 5:12 PM
82
Page 94 of 212

CARATTERISTICHE DELLA VETTURA 1- 83
B700A01A-ATT RISCALDAMENTO "BI-LEVEL" (DUPLICE FLUSSO D'ARIA) o Posizionate il comando per
l'immissione nella posizione "FRESH ( )".
o Posizionate il comando per la
distribuzione dell'aria nella posizone "BI-LEVEL ( )".
o Regolate il selettore della temperatura nella posizione desiderata.
Per aumentare la temperatura delriscaldamento, spostate il comando per la regolazione della temperaturasulla posizione "WARM(Caldo)". La vostra Hyundai è fornita di un sistema di riscaldamento a duplice flusso d'aria con il quale è possibile ottenere, contemporaneamente, ariafresca proveniente dalle bocchette sul cruscotto ed aria calda dal pavimento dell'auto: B710A01S-ATT SISTEMA DI VENTILAZIONE
Per azionare l'impianto di ventilazione:
o Posizionate la leva per l'immissione
d'aria sulla posizione "FRESH
( )".
o Perchè il flusso d'aria esca dalle
bocchette del cruscotto, posizionateil selettore d'immissione aria su "FACE ( )".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita.
B670B01A
B710A01A
lcfl-it-1b.p65 1/6/04, 5:12 PM
83
Page 95 of 212

1- 84 CARATTERISTICHE DELLA VETTURA

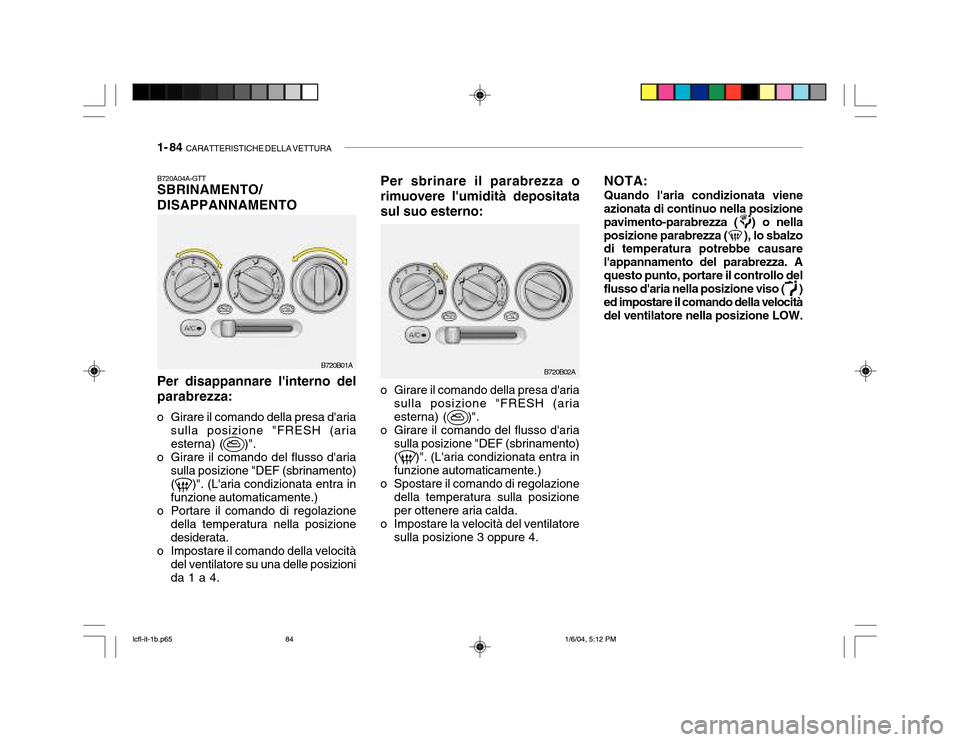

B720A04A-GTT SBRINAMENTO/ DISAPPANNAMENTO Per disappannare l'interno del parabrezza:
o Girare il comando della presa d'aria sulla posizione "FRESH (aria esterna) ( )".
o Girare il comando del flusso d'aria sulla posizione "DEF (sbrinamento)( )". (L'aria condizionata entra infunzione automaticamente.)
o Portare il comando di regolazione
della temperatura nella posizionedesiderata.
o Impostare il comando della velocità
del ventilatore su una delle posizionida 1 a 4.Per sbrinare il parabrezza o rimuovere l'umidità depositatasul suo esterno:
o Girare il comando della presa d'ariasulla posizione "FRESH (aria esterna) ( )".
o Girare il comando del flusso d'aria sulla posizione "DEF (sbrinamento)( )". (L'aria condizionata entra infunzione automaticamente.)
o Spostare il comando di regolazione della temperatura sulla posizioneper ottenere aria calda.
o Impostare la velocità del ventilatore
sulla posizione 3 oppure 4. NOTA: Quando l'aria condizionata viene
azionata di continuo nella posizione pavimento-parabrezza ( ) o nella
posizione parabrezza ( ), lo sbalzo di temperatura potrebbe causare l'appannamento del parabrezza. Aquesto punto, portare il controllo del flusso d'aria nella posizione viso ( ) ed impostare il comando della velocitàdel ventilatore nella posizione LOW.
B720B01AB720B02A
lcfl-it-1b.p65 1/6/04, 5:12 PM
84
Page 96 of 212

CARATTERISTICHE DELLA VETTURA 1- 85
B730A01FC-GTT CONSIGLI
o Per impedire che polvere ed odori sgradevoli penetrino nell'auto attraverso l'impianto di aerazione, posizionate il selettore di immis sione aria nella posizione "RECIR-CULATION".
o L'aria immessa nel sistema di
ventilazione proviene dallebocchette di aerazione poste sotto il parabrezza. E'necessario quindi controllare che queste non venganoostruite da foglie, neve o ghiaccio.
o Per impedire l'appannamento interno del parabrezza, portare il controllo entrata aria sulla posizione ( ) fresh air (aria esterna), e impostarela velocità del ventilatore sulla posizione desiderata.ZB450A1-AT INTERRUTTORE DEL CONDIZIONATORE D'ARIA(Se installato) Il condizionatore d'aria viene messo in
funzione premendo il pulsante indicato in figura.ZB450B1-AT CONDIZIONATORE D'ARIA (Se installato)RAFFREDDAMENTO Per raffreddare l'abitacolo:
o Azionate il ventilatore.
o Premete l'interruttore del condizio- natore d'aria. Contemporaneamente si iluuminerà la spia corrispondente.
o Posizionate il selettore di immissione d'aria su "FRESH( )".
o Posizionate il selettore della temperatura su "COOL(Freddo)".
o Selezionate la velocità di ventilazione più adatta.
HLC2090B740B01A
