2005 Hyundai Accent Manual del propietario (in Spanish)

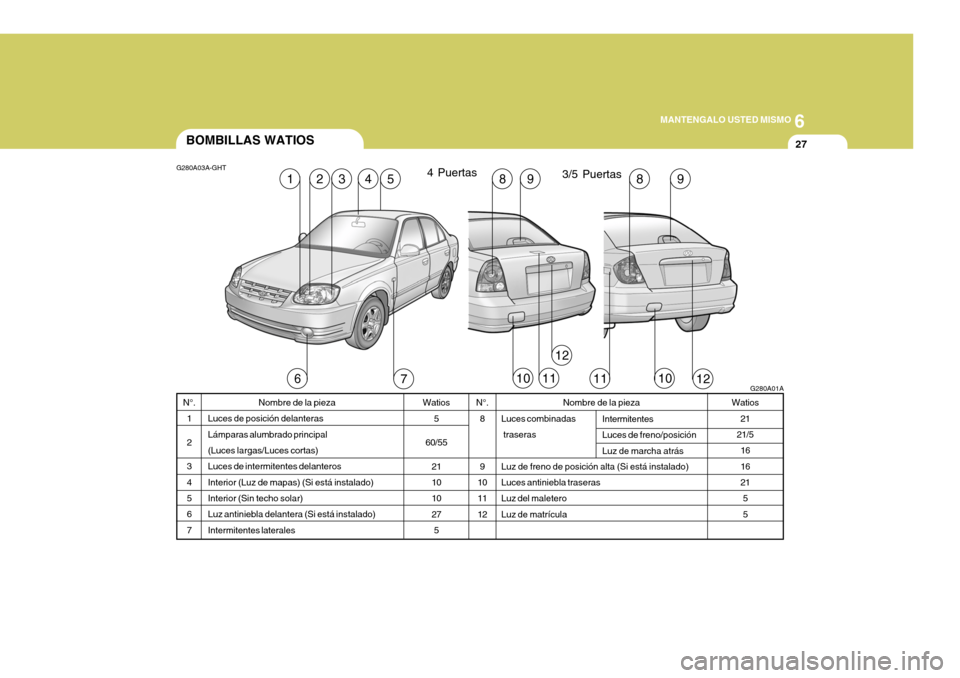

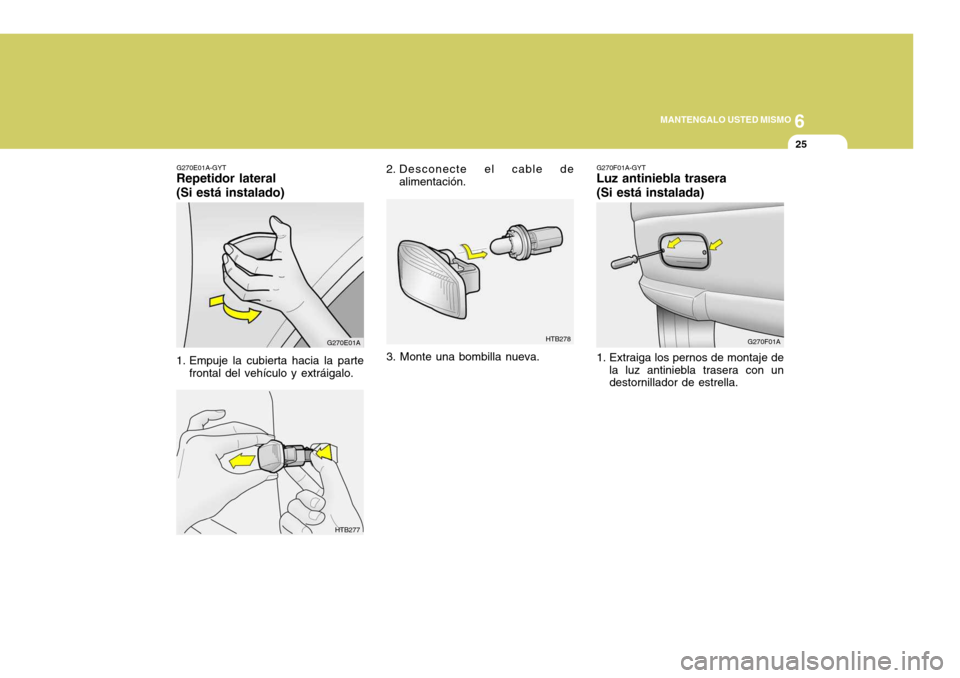

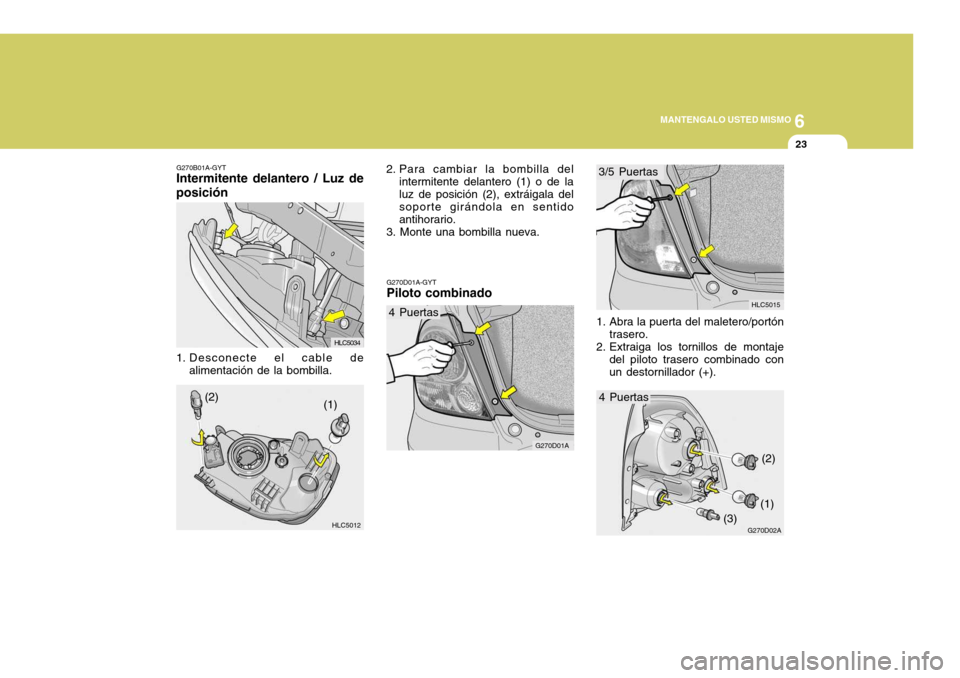

6
MANTENGALO USTED MISMO
23
3/5 Puertas
G270D02A (2)
(1)
(3)
1. Abra la puerta del maletero/portón
trasero.
2. Extraiga los tornillos de montaje del piloto trasero combinado con un destornillador (+). HLC5015
G270D01A
G270D01A-GYT Piloto combinado
2. Para cambiar la bombilla del
intermitente delantero (1) o de la luz de posición (2), extráigala del soporte girándola en sentido antihorario.
3. Monte una bombilla nueva.
4 Puertas
4 Puertas
HLC5034
(1)
(2)
G270B01A-GYT
Intermitente delantero / Luz de posición
1. Desconecte el cable de
alimentación de la bombilla.
HLC5012

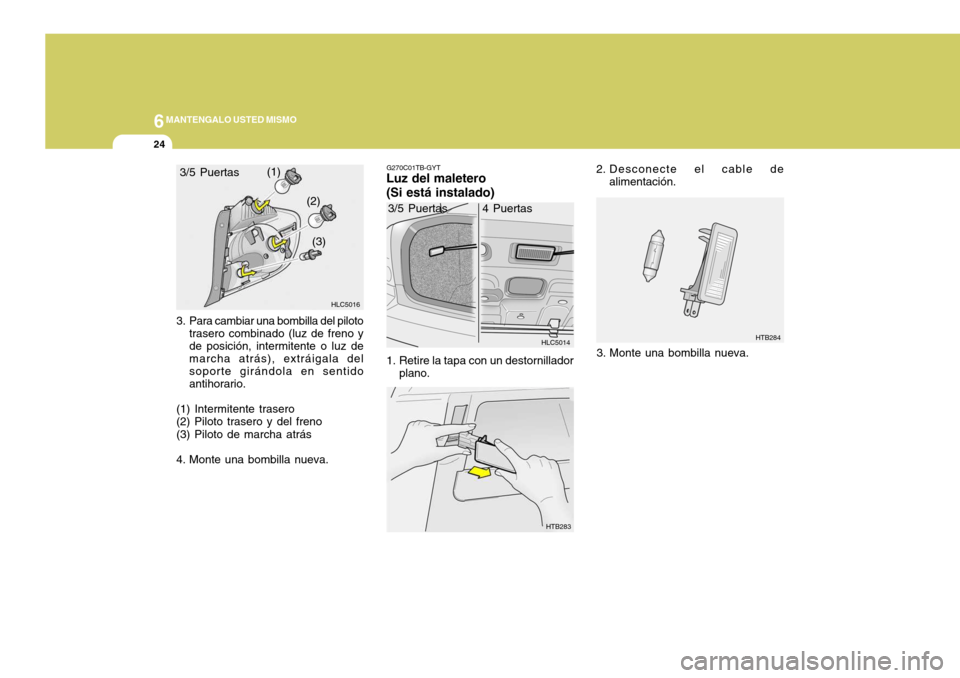

6MANTENGALO USTED MISMO
24
(1)
(2)
(3)
HLC5016
3/5 Puertas
3. Para cambiar una bombilla del piloto trasero combinado (luz de freno y de posición, intermitente o luz de marcha atrás), extráigala del soporte girándola en sentidoantihorario.
(1) Intermitente trasero(2) Piloto trasero y del freno (3) Piloto de marcha atrás
4. Monte una bombilla nueva.
4 Puertas
G270C01TB-GYT
Luz del maletero (Si está instalado)
1. Retire la tapa con un destornillador
plano.
3/5 Puertas
HLC5014
HTB283
2. Desconecte el cable de alimentación.
3. Monte una bombilla nueva.
HTB284

6
MANTENGALO USTED MISMO
25
G270F01A-GYT Luz antiniebla trasera (Si está instalada)
1. Extraiga los pernos de montaje de la luz antiniebla trasera con un destornillador de estrella.
G270F01A
2. Desconecte el cable de
alimentación.
3. Monte una bombilla nueva.HTB278
G270E01A-GYT
Repetidor lateral (Si está instalado)
1. Empuje la cubierta hacia la parte
frontal del vehículo y extráigalo.
HTB277
G270E01A

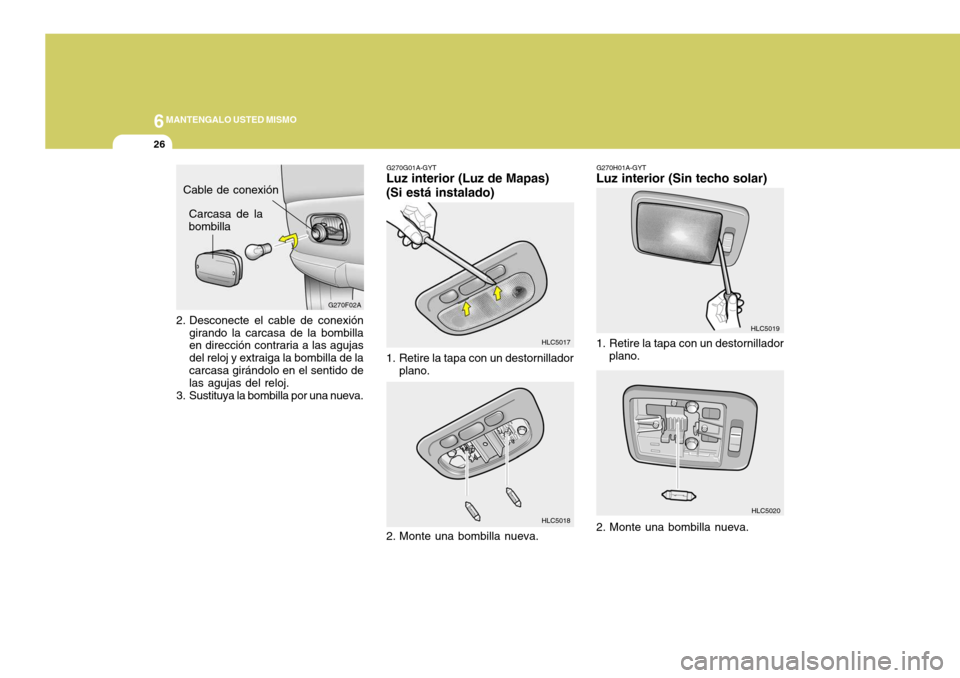

6MANTENGALO USTED MISMO
26
G270F02A
2. Desconecte el cable de conexión
girando la carcasa de la bombilla en dirección contraria a las agujas del reloj y extraiga la bombilla de lacarcasa girándolo en el sentido de las agujas del reloj.
3. Sustituya la bombilla por una nueva. Cable de conexión
Carcasa de la
bombilla G270G01A-GYT
Luz interior (Luz de Mapas) (Si está instalado)
1. Retire la tapa con un destornillador
plano.
2. Monte una bombilla nueva.
HLC5017 HLC5018 G270H01A-GYT
Luz interior (Sin techo solar)
1. Retire la tapa con un destornillador
plano.
2. Monte una bombilla nueva.
HLC5019
HLC5020

6
MANTENGALO USTED MISMO
27BOMBILLAS WATIOS
Watios5
60/55 21 10 10275
N°.
1 23 45 6 7 Watios
21
21/5
1616 215 5
Nombre de la pieza
Luces de posición delanteras Lámparas alumbrado principal(Luces largas/Luces cortas) Luces de intermitentes delanteros Interior (Luz de mapas) (Si está instalado)Interior (Sin techo solar) Luz antiniebla delantera (Si está instalado) Intermitentes laterales N°.
8 9
10 1112 Nombre de la pieza
Luces combinadas traseras Luz de freno de posición alta (Si está instalado) Luces antiniebla traseras Luz del maleteroLuz de matrícula
G280A03A-GHT
Intermitentes Luces de freno/posición Luz de marcha atrás
4 Puertas 3/5 Puertas
G280A01A
52
76121011
1349898
1011
12

6MANTENGALO USTED MISMO
28
G200C02A-GYT Compartimento del motor (Motor gasolina)
NOTA: Puede que no todas las descripciones del panel de fusibles incluidas en
este manual sean de aplicación para su vehículo. Estos datos son los actuales en el momento de impresión. Al revisar la caja de fusibles de su vehículo, consulte el adhesivo que se encuentra en la misma.
HLC5027 120A
50A 50A 20A 30A 20A30A 30A 30A30A20A Carga (generador)Fusible 6, 7, 8, 9, fusible del claxon, fusible de la luz interiorFusible del faro, fusible del faro antiniebla delantero, relé del piloto
trasero, fusible del lavafaros Relé de control del motor, generador, relé de la bomba del
combustible, fusible ECU #3
Fuente de alimentación para el arranque, relé de encendidoControl del ventilador del motorControl del difusor de aireControl ABS, conector de purga ABS Control ABS, conector de purga ABS Elevalunas eléctricoControl del ventilador del condensador
ALT
BATTERY
LAMP
ECUIGN
RAD FAN BLOWER
ABS ABS
P/WDW
COND FAN
CARTU-
CHO DE
FUSIBLE
DESCRIPCIÓNCOMPONENTES PROTEGIDOS
AMPERAJE
DESCRIPCIÓN DEL PANEL DE FUSIBLES

6
MANTENGALO USTED MISMO
29
10A 10A 10A 10A10A 10A 10A15A 10A 15A 15A 10A 25A Ventilador del radiador, ventilador del condensador, ECM, sensor de
oxígeno, válvula de control de purgas, SMATRA, relé de la bujía incandescente, relé del calefactor, interruptor de la luz de parada
Relé A/C Relé del claxonFaros, piloto combinado izquierdo, luz de la matrícula, control DRLLuz de posición, relé del lavafaros Piloto combinado derecho, luz de la matrícula, luz de posición Faro izquierdo, control DRL, tablero de mandosFaro derechoRelé del faro antiniebla delanteroTablero de mandos, luz de cortesía, luz del maletero, ETACM, DLC,Advertencia de puerta abierta, conector de comprobación múltiple Audio, reloj digital, antena eléctrica, interruptor del aire acondicionado,
interruptor de la luz antiniebla trasera
Actuador de la velocidad lenta, ECM, sensor de posicionamiento del
árbol de levas, actuador EGR, Actuador de la placa de la mariposa
ECM Motor del lavafarosRelé de la bomba del combustible, motor de la bomba del combustible
ECU #1
A/CON COMP HORN
TAIL LH
TAIL RH H/LP LH
H/LP RH
FRONT FOG
ROOM LP
AUDIO
ECU #2 ECU#3
H/L WASHER
FUSIBLE
DESCRIPCIÓNCOMPONENTES PROTEGIDOS
AMPERAJE
F/PUMP CHK (E50)

6MANTENGALO USTED MISMO
30
120A50A 50A 30A 30A 20A30A30A30A 30A 20A60A30A80A30A Carga (generador)Fusible 6, 7, 8, 9, fusible del claxon, fusible de la luz interiorFusible del faro, fusible del faro antiniebla delantero, relé del piloto trasero, fusible del lavafaros Relé de control del motor, generador, relé de la bomba del combustible, fusible ECU #3Fuente de alimentación para el arranque, relé de encendido Control del ventilador del motorControl del difusor de aireControl ABS, conector de purga ABSControl ABS, conector de purga ABSElevalunas eléctrico Control del ventilador del condensador Calefactor auxiliarCalefactor auxiliarRelé de la bujía incandescenteCalefactor del combustible
ALT
BATTERY
LAMP
ECU (DSL) IGN
RAD FAN BLOWER
ABS ABS
P/WDW
COND FAN
HTR HTR
GLOW F/HTR
CARTU-
CHO DE
FUSIBLE
DESCRIPCIÓN COMPONENTES PROTEGIDOS
AMPERAJE
HLC5026
G200D02A-GAT Compartimento del motor (Motor diesel)
NOTA: Puede que no todas las descripciones del panel de fusibles incluidas en
este manual sean de aplicación para su vehículo. Estos datos son los actuales en el momento de impresión. Al revisar la caja de fusibles de su vehículo, consulte el adhesivo que se encuentra en la misma.
