2005 BMW MOTORRAD K 1200 S Betriebsanleitung (in German)

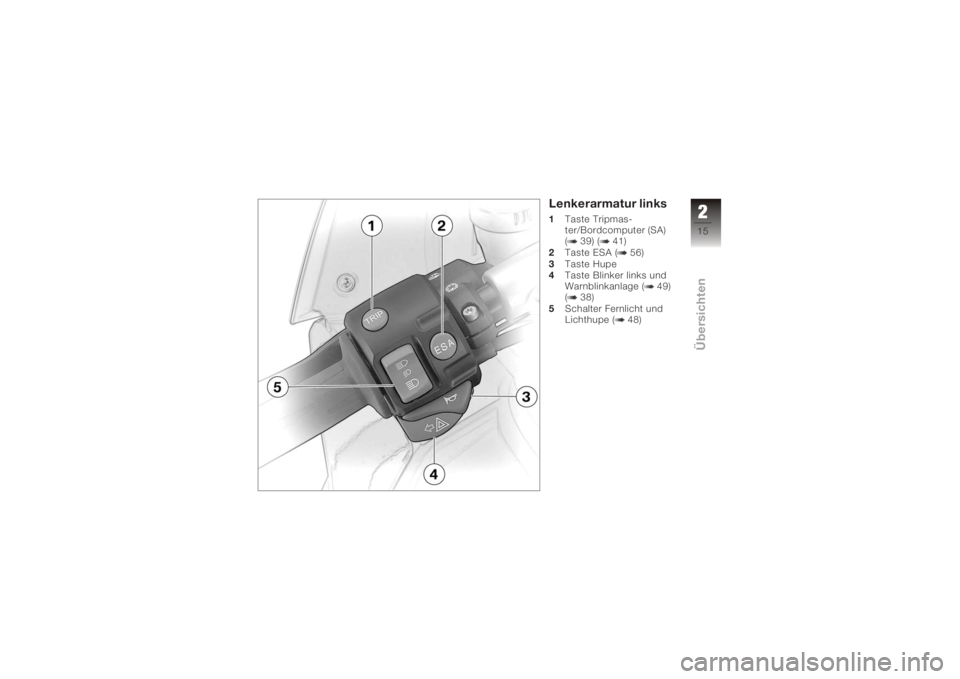

Lenkerarmatur links1Taste Tripmas-
ter/Bordcomputer (SA)
( 39) ( 41)
2 Taste ESA ( 56)
3 Taste Hupe
4 Taste Blinker links und
Warnblinkanlage ( 49)
( 38)
5 Schalter Fernlicht und
Lichthupe ( 48)
215zÜbersichten

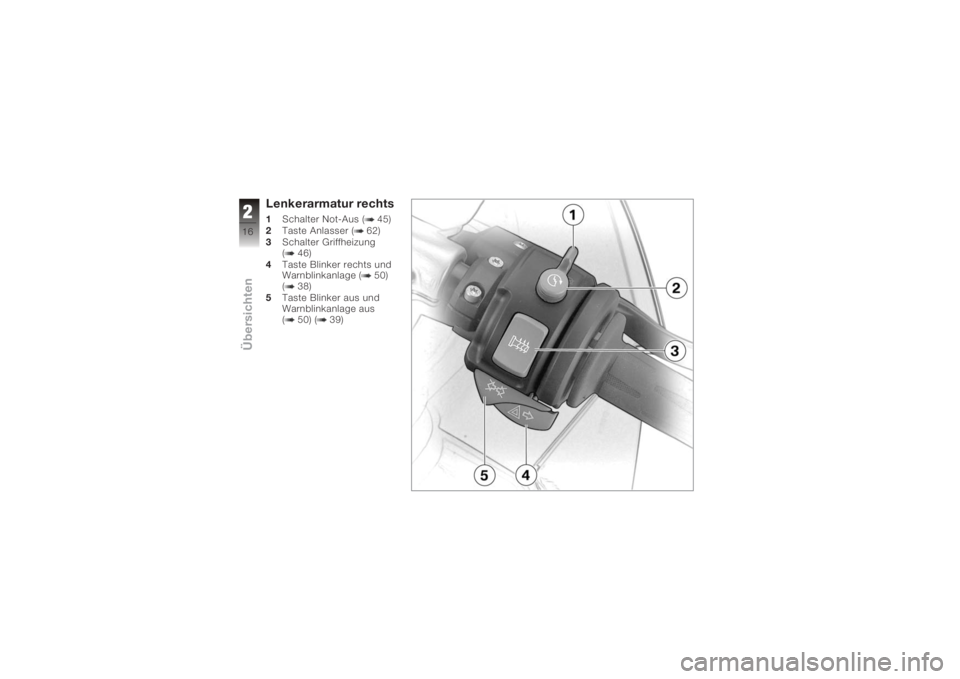

Lenkerarmatur rechts1Schalter Not-Aus ( 45)
2 Taste Anlasser ( 62)
3 Schalter Griffheizung
( 46)
4 Taste Blinker rechts und
Warnblinkanlage ( 50)
( 38)
5 Taste Blinker aus und
Warnblinkanlage aus
( 50) ( 39)
216zÜbersichten

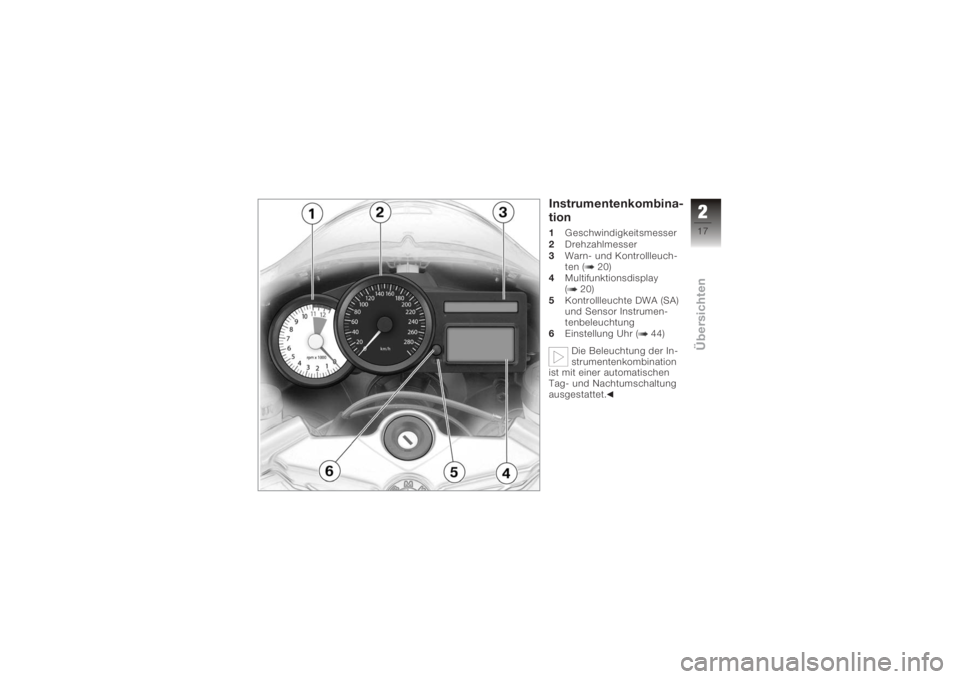

Instrumentenkombina-
tion1Geschwindigkeitsmesser
2 Drehzahlmesser
3 Warn- und Kontrollleuch-
ten ( 20)
4 Multifunktionsdisplay
( 20)
5 Kontrollleuchte DWA (SA)
und Sensor Instrumen-
tenbeleuchtung
6 Einstellung Uhr ( 44)
Die Beleuchtung der In-
strumentenkombination
ist mit einer automatischen
Tag- und Nachtumschaltung
ausgestattet.
217zÜbersichten

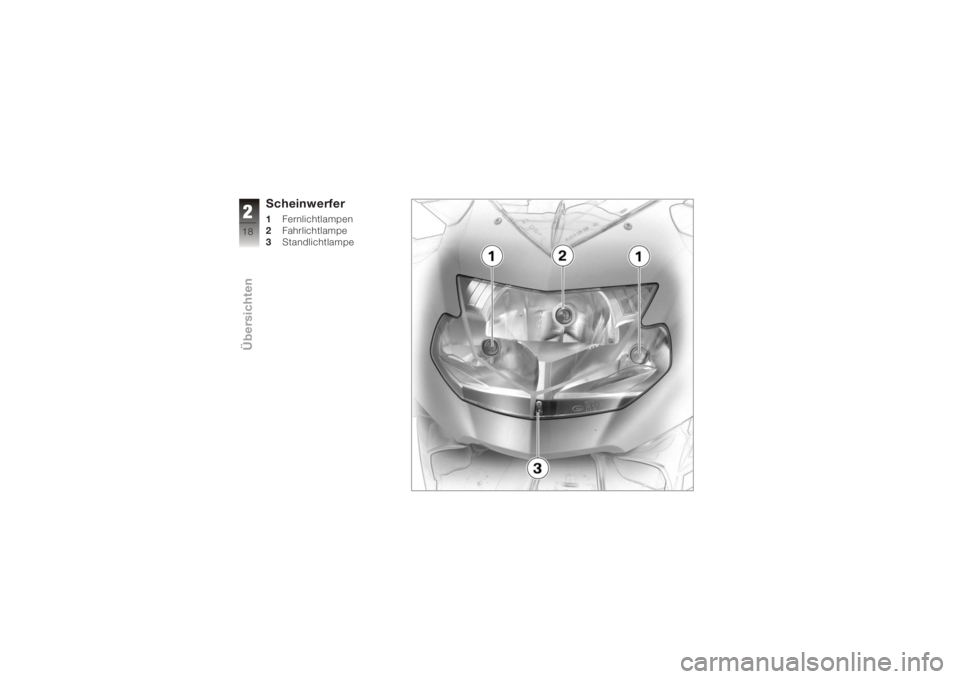

Scheinwerfer1Fernlichtlampen
2 Fahrlichtlampe
3 Standlichtlampe
218zÜbersichten

Anzeigen
Multifunktionsdisplay .......... 20
Warn- und Kontrollleuchten .... 20
Warnleuchte ABS ............. 20
Funktionsanzeigen . . . ......... 20
Warnanzeigen allgemein . . . .... 21
ABS Warnanzeigen . . . ......... 28
319zAnzeigen

Multifunktionsdisplay1Uhr
2 Bereich für Warnanzei-
gen ( 21)
3 Bereich für Anzeigen des
Bordcomputers
4 Ganganzeige ( 20)
5 Anzeige Motortemperatur
( 21)
6 Bereich für ESA-
Anzeigen ( 56)
7 Anzeige Tripmaster
( 39)
8 Anzeige Kraftstoffmenge
( 20)
Warn- und Kontroll-
leuchten1Kontrollleuchte Blinker
links
2 Kontrollleuchte Fernlicht
3 Warnleuchte Allgemein
4 Kontrollleuchte Leerlauf
5 Warnleuchte ABS
6 Kontrollleuchte Blinker
rechts
Warnleuchte ABSIn einigen Ländern ist eine
abweichende Darstellung der
Warnleuchte ABS möglich.
Alternative Darstellung
der Warnleuchte ABS.FunktionsanzeigenKraftstoffmenge
Die Querbalken unter
dem Tanksäulensymbol
zeigen die verbleibende Kraft-
stoffmenge an.
Gang
Eingelegter Gang wird
angezeigt.
Ist kein Gang eingelegt, zeigt
die Ganganzeige 0, zusätzlich
leuchtet die Kontrollleuchte
Leerlauf.
320zAnzeigen

Kühlmitteltemperatur
Die Querbalken unter
dem Temperatursymbol
zeigen die Höhe der Kühlmit-
teltemperatur an.
Warnanzeigen allge-
meinDarstellung
Allgemeine Warnungen wer-
den durch Texte und Symbole
im Multifunktionsdisplay an-
gezeigt, teilweise leuchtet zu-
sätzlich die Warnleuchte All-
gemein in rot oder in gelb. Es
können mehrere Warnungen
gleichzeitig angezeigt werden.
321zAnzeigen

Warnanzeigen-Übersicht
Darstellung Bedeutung
leuchtet gelbWarnung
EWS!
wird angezeigtEWS aktiv ( 24)
leuchtet gelb Warnung
FUEL!
wird angezeigt Kraftstoffreserve erreicht ( 24)
leuchtet rot Kühlmitteltemperatur zu hoch ( 24)
leuchtet gelb wird angezeigt Motorelektronik ( 25)
leuchtet rot wird angezeigt Motoröldruck ungenügend ( 25)
leuchtet rot wird angezeigt Batterieladestrom ungenügend ( 26)
leuchtet gelb WarnungLAMPR!
wird
angezeigt Hecklampe defekt ( 26)
Warnung
LAMPF!
wird
angezeigt Frontlampe defekt ( 26)
leuchtet gelb Warnung
LAMPS!
wird
angezeigt Lampen defekt ( 27)
322zAnzeigen
