Visão geral e comando
1

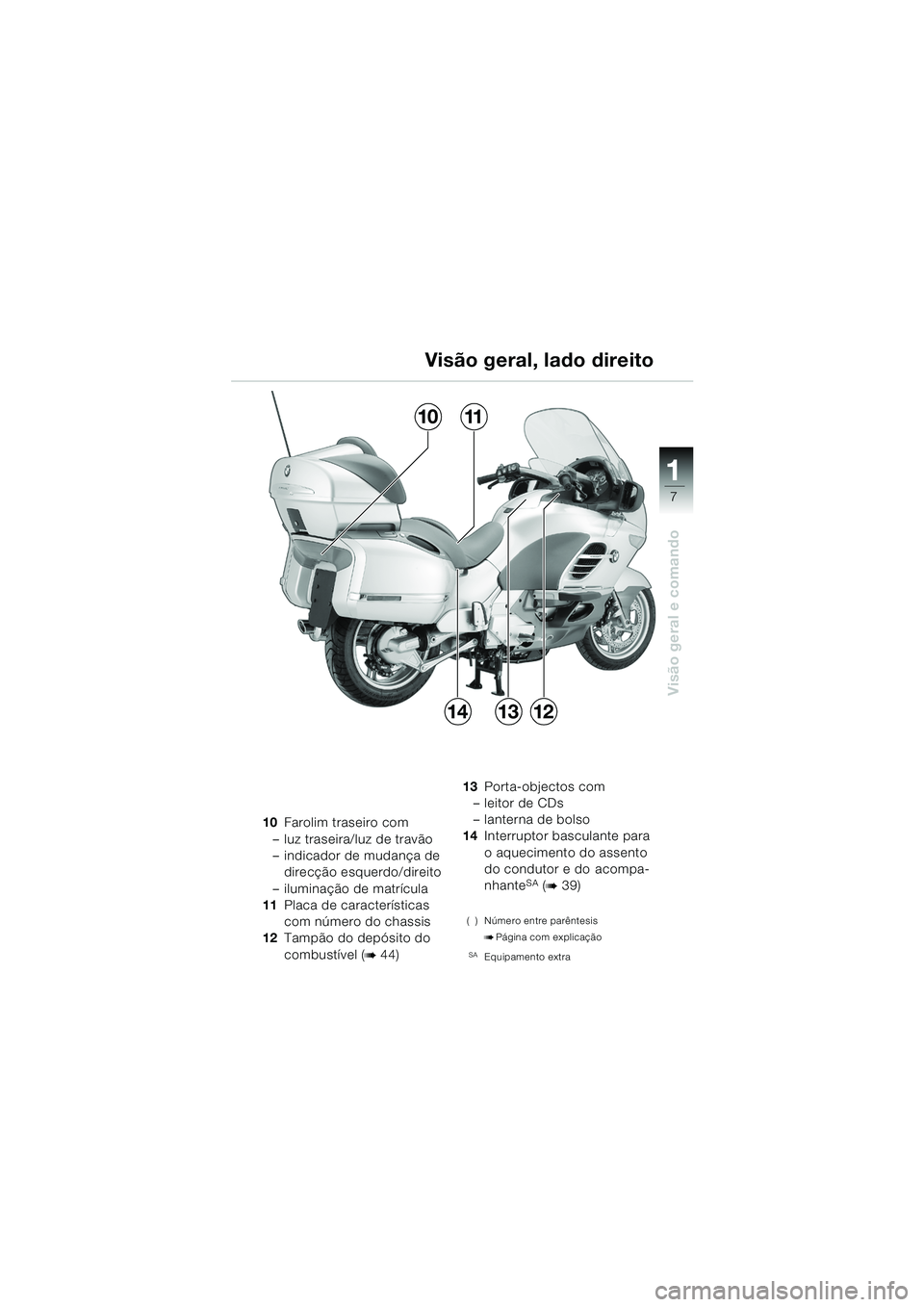

Visão geral, lado direito
10Farolim traseiro com
– luz traseira/luz de travão
– indicador de mudança de direcção esquerdo/direito
– iluminação de matrícula
11 Placa de características
com número do chassis
12 Tampão do depósito do
combustível (
b44) 13
Porta-objectos com
– leitor de CDs
– lanterna de bolso
14 Interruptor basculante para
o aquecimento do assento
do condutor e do acompa-
nhante
SA (b39)
( ) Número entre parêntesis
bPágina com explicação
SAEquipamento extra
1011
131214
10LTbkp6.book Seite 7 Freitag, 1. Juli 2005 9:25 09

8
Visão geral e comando
1
1Velocímetro
2 Botão de premir para o
acerto do relógio
3 Display multifunções com
– computador de bordo
(
b28)
– indicador do nível de combustível com indica-
dor de advertência para a
faixa de reserva (
b45)
– Indicador da temperatura do líquido de refrigeração
(
b55)
– conta-quilómetros
– conta-quilómetros parcial
– relógio – indicação da velocidade
seleccionada
– indicação de rádio
4 Conta-rotações (
b73)
5 Botão de premir para repor
o conta-quilómetros parcial
6 Painel de comando do rádio
(
b Suplemento ao Manual
do condutor)
7 Canhão de ignição e tran-
camento da direcção (
b13)
( ) Número entre parêntesis
bPágina com explicação

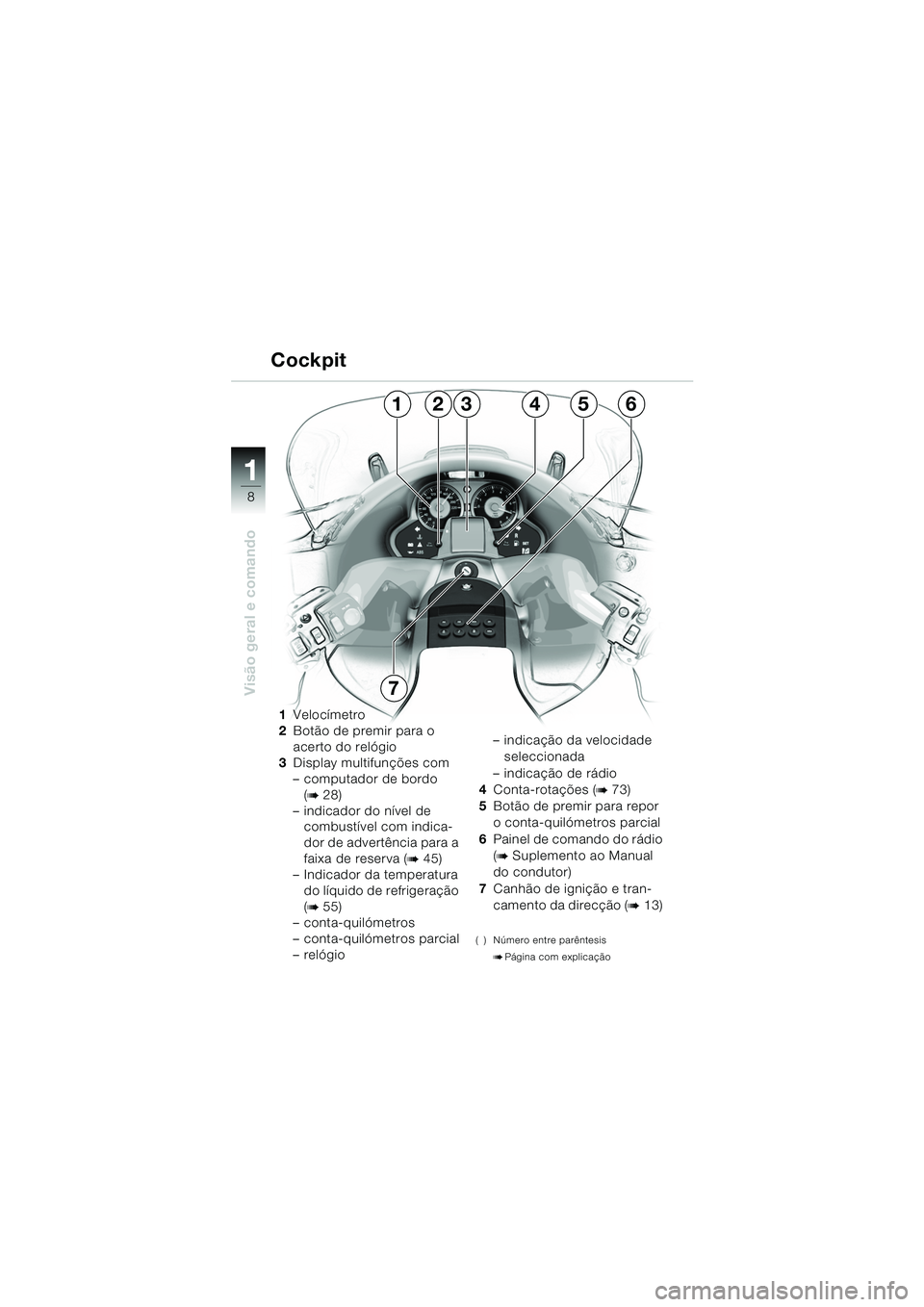

Cockpit
123456
7
10LTbkp6.book Seite 8 Freitag, 1. Juli 2005 9:25 09

9
Visão geral e comando
1
8Painel das luzes de controlo
(
b 10, 11)
9 Iluminação do cockpit
–A Acesa
– B Apagada
– C Automática
(
b Suplemento ao Manual
do condutor DWASA)
10 Botão rotativo para a regu-
lação da altura dos faróis
(
b62) 11
Rádio/leitor de CDs com
porta-objectos
12 Lanterna de bolso
SAEquipamento extra
( ) Número entre parêntesis
bPágina com explicação

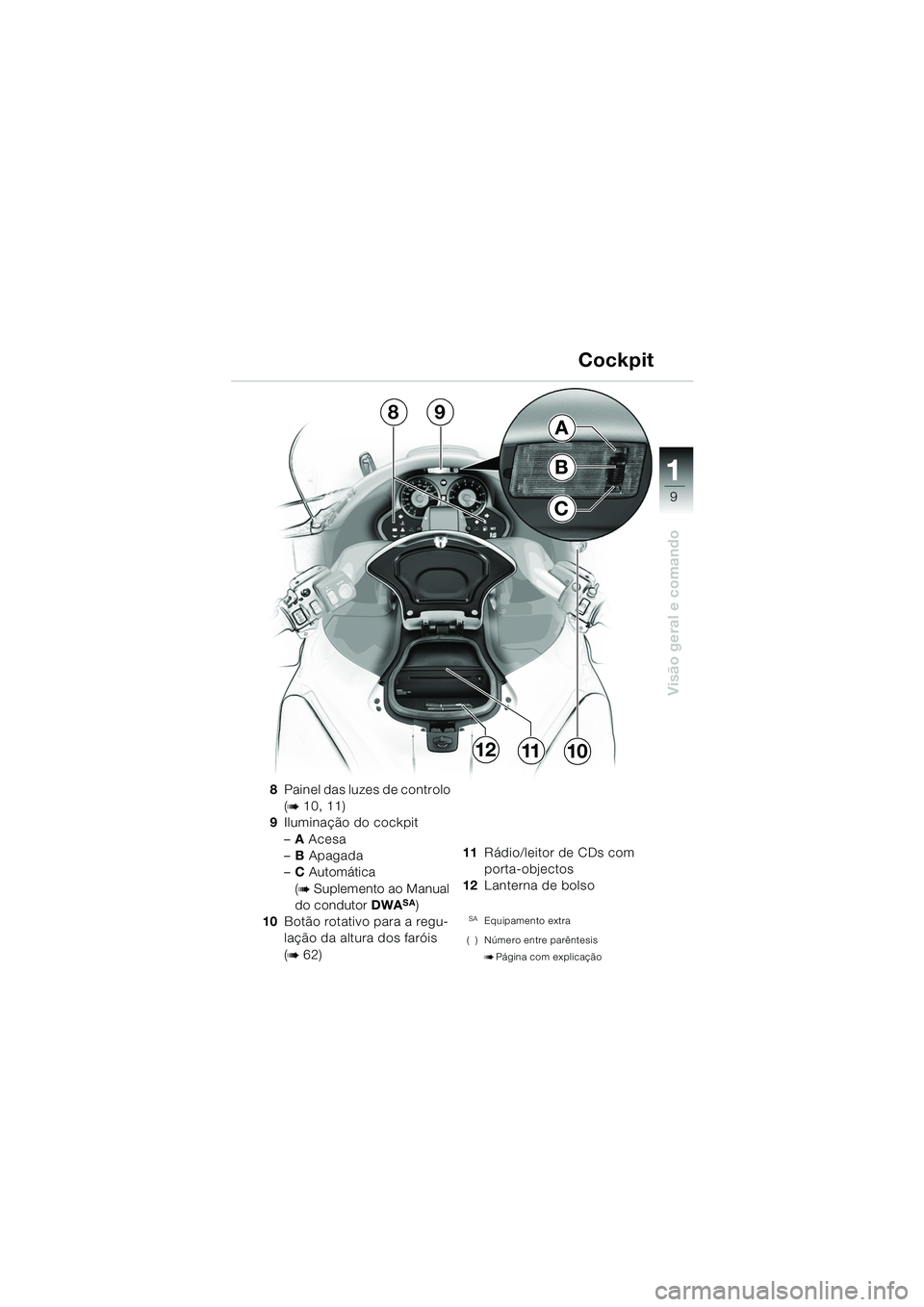

Cockpit
C
B
A89
111012
10LTbkp6.book Seite 9 Freitag, 1. Juli 2005 9:25 09

10
Visão geral e comando
1
L Indicação:
A comutação dia/noite é contro-
lada automaticamente através
de um sensor. No funcionamen-
to nocturno, o LCD é iluminado.
1 Luz de advertência da pres-
são do óleo do motor ver-
melha
p (b 42, 78)
2 Luz de advertência da cor-
rente de carga da bateria
vermelha
r (b79) 3
Luz de controlo do indica-
dor de mudança de direc-
ção esquerdo verde
s
4 Luz de advertência da tem-
peratura do líquido de refri-
geração
j vermelha
(
b 55, 79)
5 Luz de advertência geral
vermelha
e (b78)
6 Luz de advertência ABS
vermelha
l (b78)
7 Luz de advertência de caixa
manual em posição neutral
(N) verde
k (b76)
( ) Número entre parêntesis
bPágina com explicação

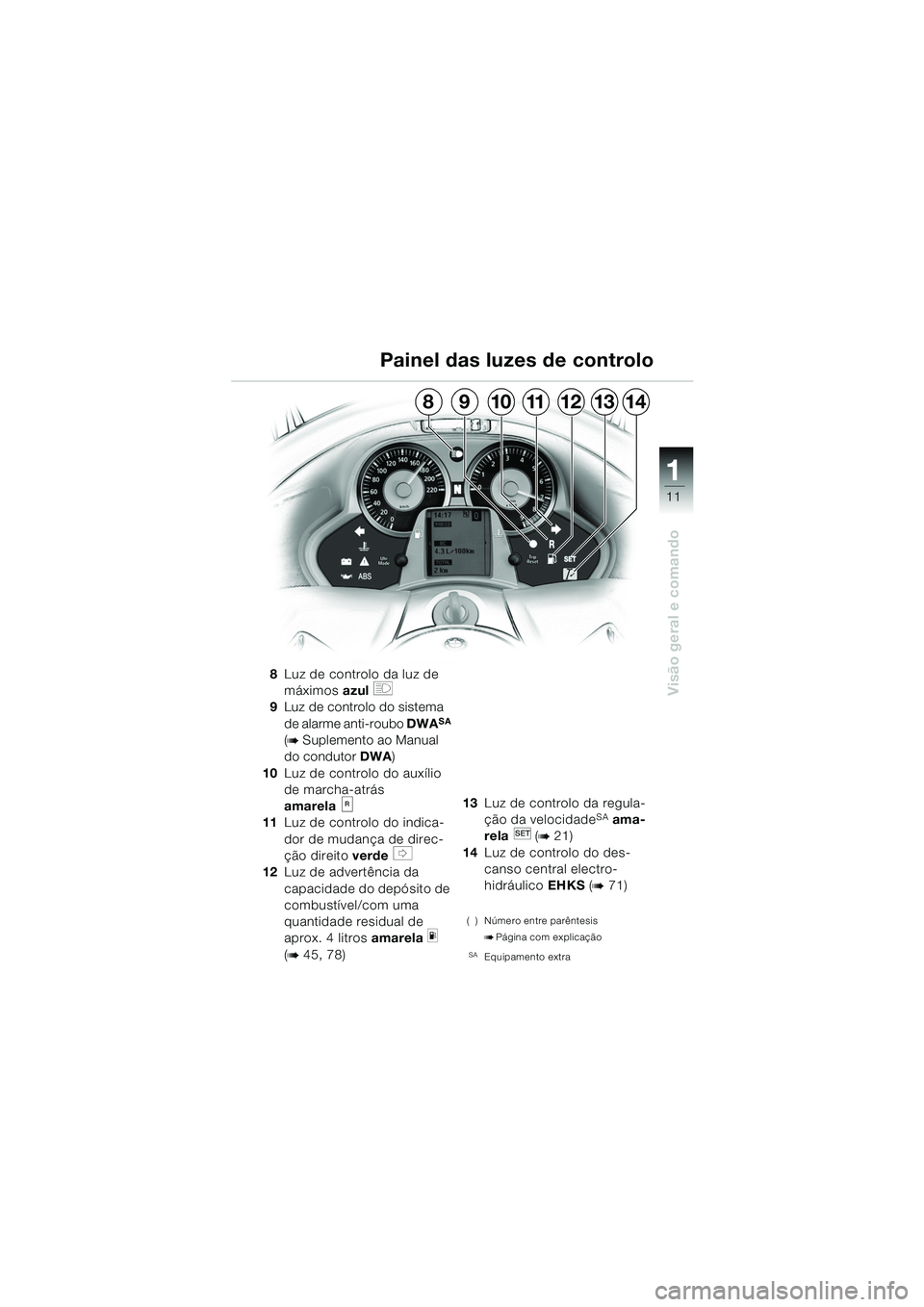

Painel das luzes de controlo
5617324
10LTbkp6.book Seite 10 Freitag, 1. Juli 2005 9:25 09

11
Visão geral e comando
1
Painel das luzes de controlo
8Luz de controlo da luz de
máximos azul
q
9 Luz de controlo do sistema
de alarme anti-roubo DWA
SA
(
b Suplemento ao Manual
do condutor DWA)
10 Luz de controlo do auxílio
de marcha-atrás
amarela
11 Luz de controlo do indica-
dor de mudança de direc-
ção direito verde
t
12 Luz de advertência da
capacidade do depósito de
combustível/com uma
quantidade residual de
aprox. 4 litros amarela
m
(b 45, 78) 13
Luz de controlo da regula-
ção da velocidade
SA ama-
rela (
b21)
14 Luz de controlo do des-
canso central electro-
hidráulico EHKS (
b71)
( ) Número entre parêntesis
bPágina com explicação
SAEquipamento extra
121114131098
10LTbkp6.book Seite 11 Freitag, 1. Juli 2005 9:25 09

12
Visão geral e comando
1

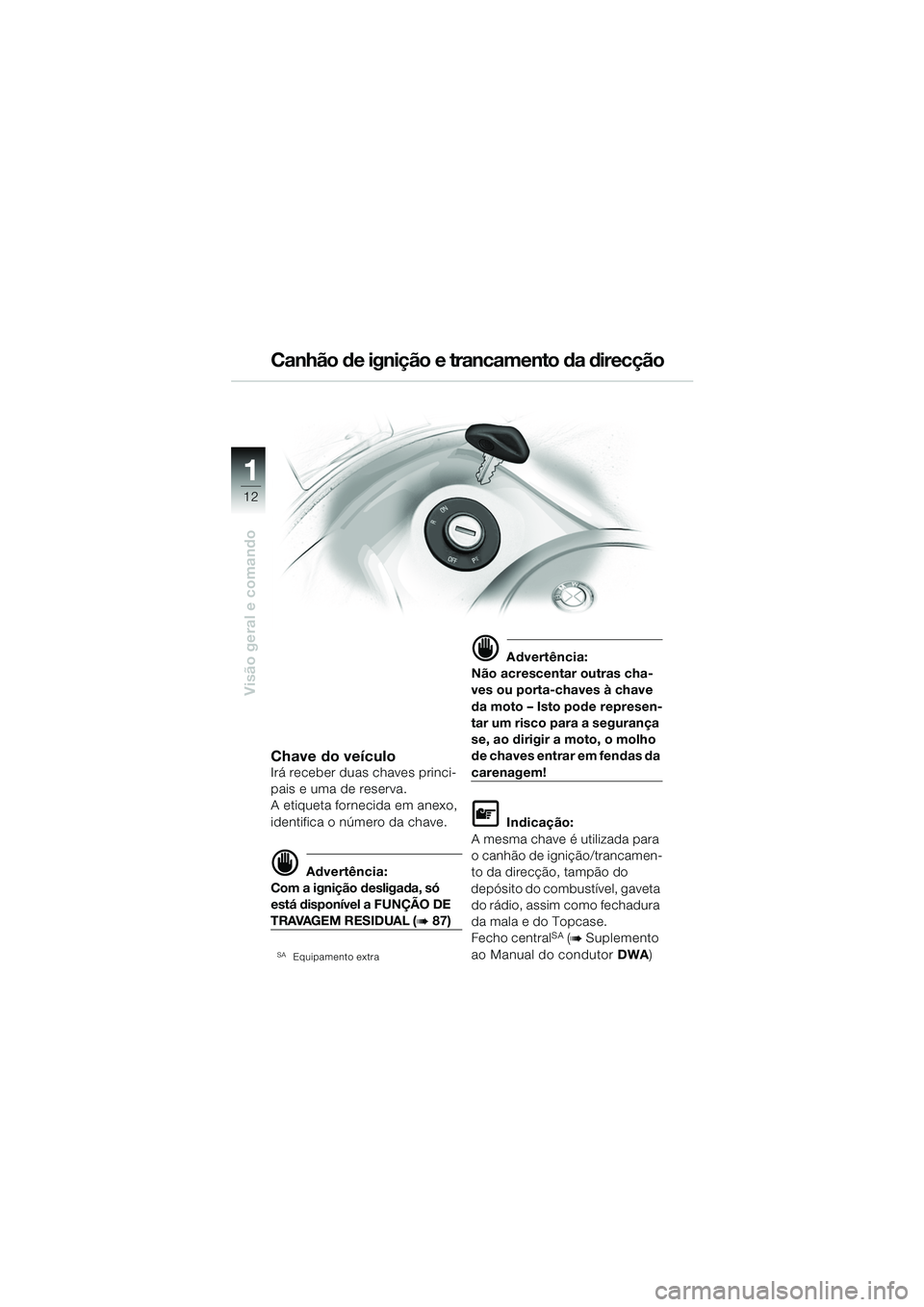

Chave do veículoIrá receber duas chaves princi-
pais e uma de reserva.
A etiqueta fornecida em anexo,
identifica o número da chave.
d Advertência:
Com a ignição desligada, só
está disponível a FUNÇÃO DE
TRAVAGEM RESIDUAL (b87)
SAEquipamento extra
d Advertência:
Não acrescentar outras cha-
ves ou porta-chaves à chave
da moto – Isto pode represen-
tar um risco para a segurança
se, ao dirigir a moto, o molho
de chaves entrar em fendas da
carenagem!
L Indicação:
A mesma chave é utilizada para
o canhão de ignição/trancamen-
to da direcção, tampão do
depósito do combustível, gaveta do rádio, assim como fechadura
da mala e do Topcase.
Fecho central
SA (b Suplemento
ao Manual do condutor DWA)

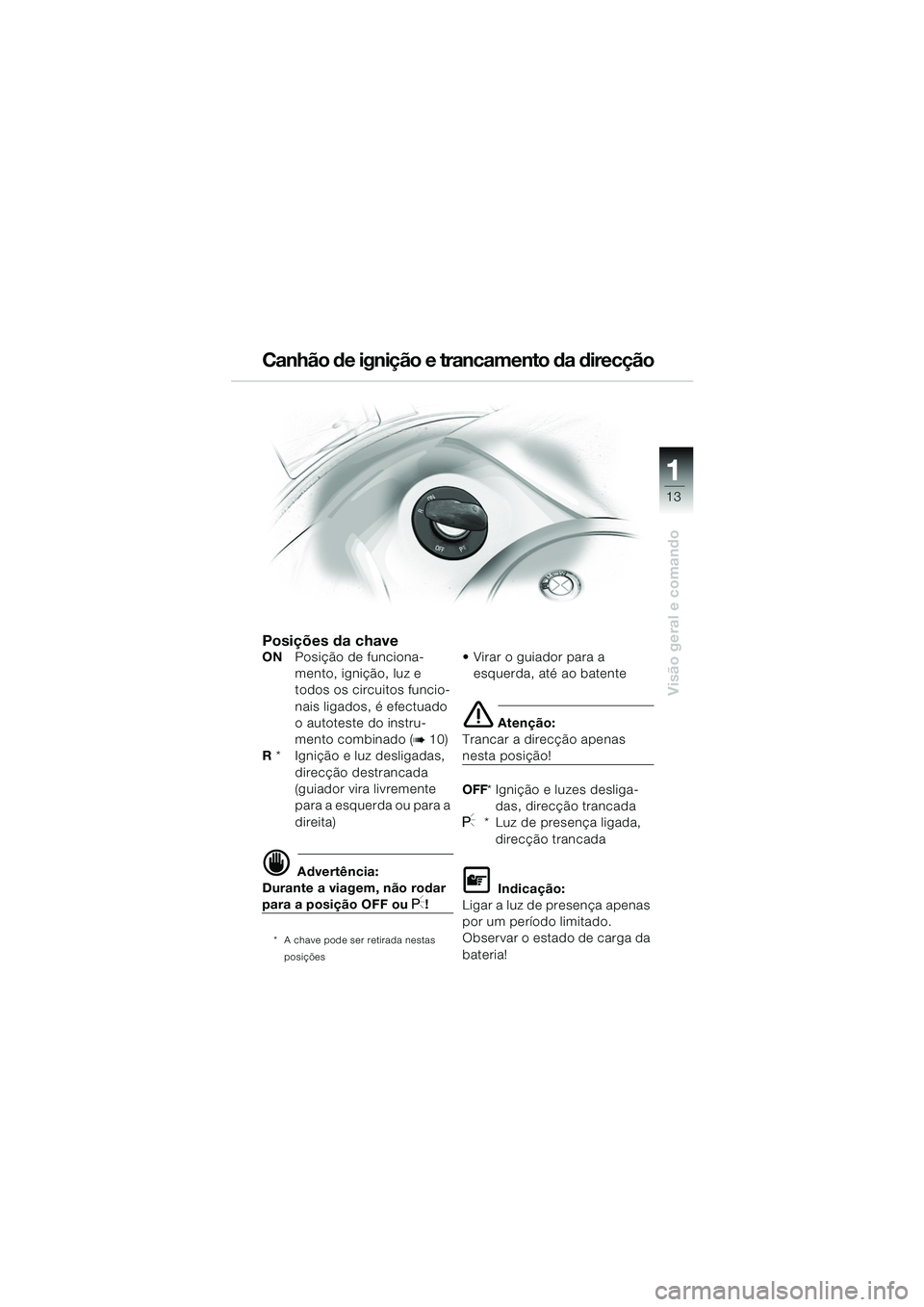

Canhão de ignição e trancamento da direcção
10LTbkp6.book Seite 12 Freitag, 1. Juli 2005 9:25 09

13
Visão geral e comando
1
Posições da chaveONPosição de funciona-
mento, ignição, luz e
todos os circuitos funcio-
nais ligados, é efectuado
o autoteste do instru-
mento combinado (
b10)
R * Ignição e luz desligadas,
direcção destrancada
(guiador vira livremente
para a esquerda ou para a
direita)
d Advertência:
Durante a viagem, não rodar
para a posição OFF ou I!
* A chave pode ser retirada nestas
posições
 Virar o guiador para a esquerda, até ao batente
e Atenção:
Trancar a direcção apenas
nesta posição!
OFF * Ignição e luzes desliga-
das, direcção trancada
I* Luz de presença ligada, direcção trancada
L Indicação:
Ligar a luz de presença apenas
por um período limitado.
Observar o estado de carga da
bateria!
Canhão de ignição e trancamento da direcção
10LTbkp6.book Seite 13 Freitag, 1. Juli 2005 9:25 09

14
Visão geral e comando
1

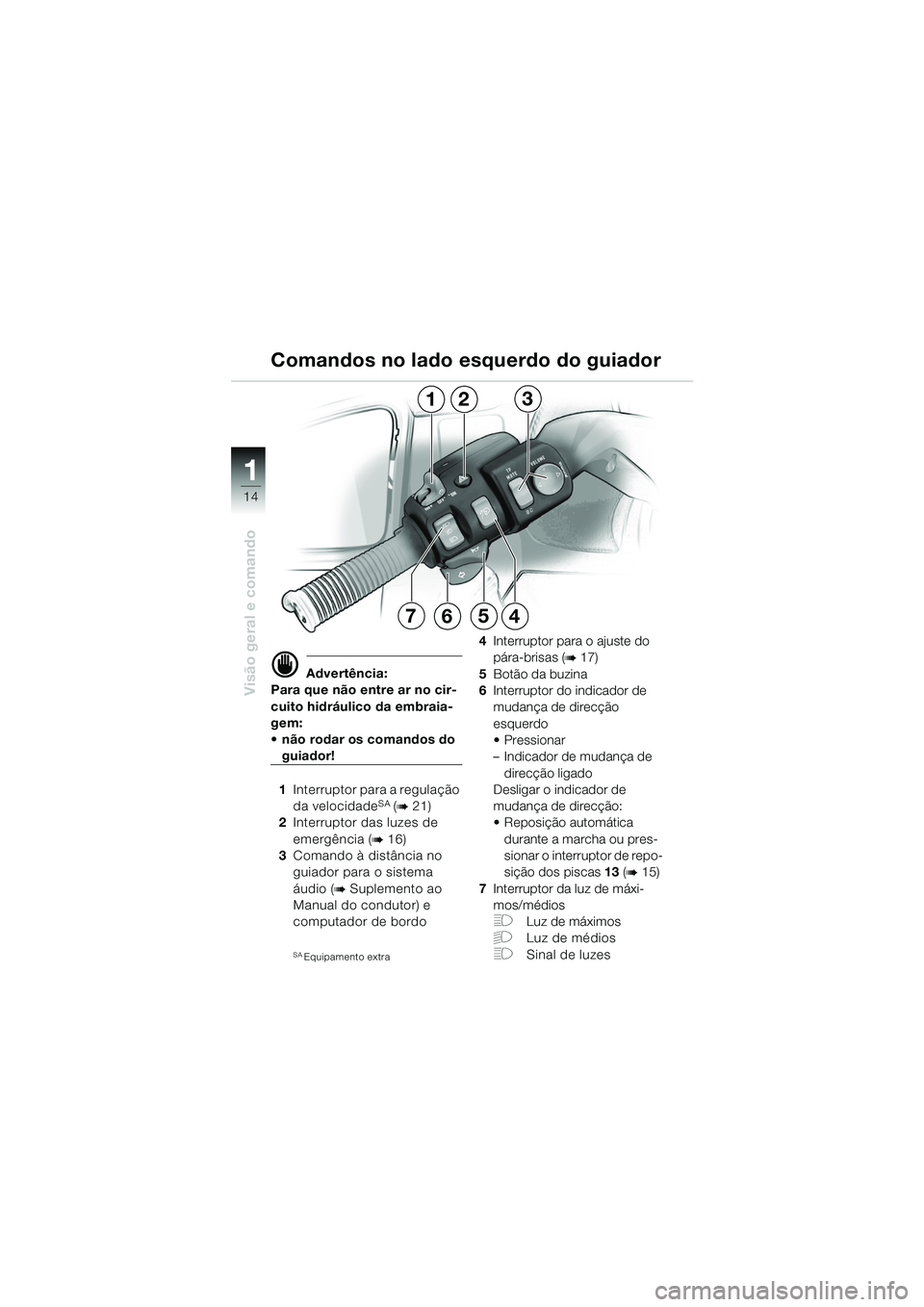

Comandos no lado esquerdo do guiador
d Advertência:
Para que não entre ar no cir-
cuito hidráulico da embraia-
gem:
 não rodar os comandos do
guiador!
1 Interruptor para a regulação
da velocidade
SA (b21)
2 Interruptor das luzes de
emergência (
b16)
3 Comando à distância no
guiador para o sistema
áudio (
b Suplemento ao
Manual do condutor) e
computador de bordo
SAEquipamento extra
4 Interruptor para o ajuste do
pára-brisas (
b17)
5 Botão da buzina
6 Interruptor do indicador de
mudança de direcção
esquerdo
 Pressionar
– Indicador de mudança de
direcção ligado
Desligar o indicador de
mudança de direcção:
 Reposição automática
durante a marcha ou pres-
sionar o interruptor de repo-
sição dos piscas 13 (
b15)
7 Interruptor da luz de máxi-
mos/médios
FLuz de máximos
GLuz de médios
FSinal de luzes
123
