2005 BMW MOTORRAD K 1200 LT Manual do condutor (in Portuguese)

22
47
Controlo de segurança
d Advertência:
Para que não entre ar no cir-
cuito dos travões: não girar
os comandos no guiador!

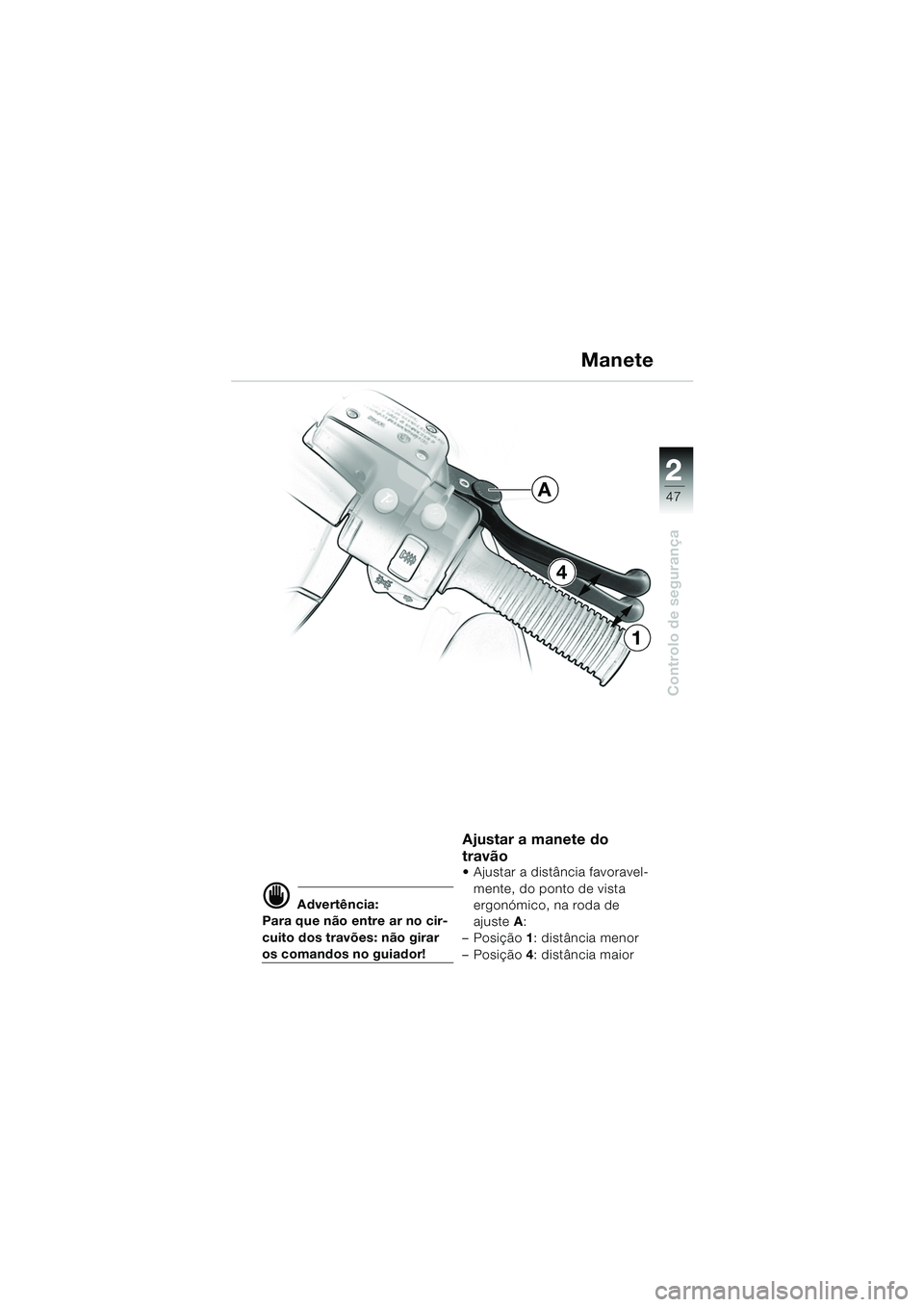

Ajustar a manete do
travão
 Ajustar a distância favoravel-
mente, do ponto de vista
ergonómico, na roda de
ajuste A:
– Posição 1: distância menor
– Posição 4: distância maior
Manete
4
1
A
10LTbkp6.book Seite 47 Freitag, 1. Juli 2005 9:25 09

48
Controlo de segurança
2
Sistema dos travões - Generalidades
Trabalhos no sistema de
travões
d Advertência:
Para garantir a segurança de
funcionamento do sistema de
travões, todos os trabalhos
no sistema de travões devem
ser efectuados por uma ofici-
na especializada, de prefe-
rência num concessionário
BMW Motorrad!
Verificar o sistema de
travões
d Advertência:
Variações repentinas da folga
ou uma resistência elástica
na manete do travão são o
resultado de deficiências no
sistema dos travões.
Por isso, antes de iniciar a
marcha, verificar a pressão
na manete do travão e no
pedal do travão, assim como
o funcionamento do sistema
de travões!
Não conduza se tiver dúvidas
relativamente à segurança de
funcionamento do sistema
dos travões!
Procurar imediatamente uma
oficina especializada, de pre-
ferência um concessionário
BMW Motorrad.
10LTbkp6.book Seite 48 Freitag, 1. Juli 2005 9:25 09

22
49
Controlo de segurança
Sistema dos travões - Generalidades
d Advertência:
Quando as pastilhas atingi-
rem a espessura mínima,
devem ser imediatamente
substituídas numa oficina
especializada, de preferência
num Concessionário BMW
Motorrad!
Verificar as pastilhas dos
travões
O desgaste das pastilhas dos
travões depende do estilo de
condução pessoal.
Para garantir a segurança de
funcionamento do sistema dos
travões: não exceder por
defeito a espessura mínima das
pastilhas (
b Manual de manu-
tenção, capítulo 2)!
10LTbkp6.book Seite 49 Freitag, 1. Juli 2005 9:25 09

50
Controlo de segurança
2
Controlar o nível do óleo
dos travões
d Advertência:
Com BMW Integral ABS, o
nível do óleo dos travões no
depósito de compensação
NÃO desce devido ao des-
gaste das pastilhas dos tra-
vões (b52).
d Advertência:
Se o nível do óleo dos travões
no depósito de compensação
(
b52) descer abaixo da mar-
ca MIN indicada, mande veri-
ficar imediatamente o
sistema dos travões numa ofi-
cina especializada, de prefe-
rência num Concessionário
BMW Motorrad.
Mudar o óleo dos travões
d Advertência:
O óleo dos travões está
exposto a elevadas solicita-
ções térmicas e absorve
humidade do ar do ambiente.
O óleo de travões deve,
por isso, ser mudado regular-
mente (
b Manual de manu-
tenção, capítulo 1) numa
oficina especializada, de pre-
ferência num Concessionário
BMW Motorrad.
Sistema de travões - com BMW Integral ABS
10LTbkp6.book Seite 50 Freitag, 1. Juli 2005 9:25 09

22
51
Controlo de segurança
Sistema de travões - com BMW Integral ABS
FUNÇÃO DE TRAVAGEM
RESIDUAL
d Advertência:
Com a ignição desligada,
antes e durante o autodiag-
nóstico (
b88) ou em caso de
perturbação do BMW Integral
ABS, apenas existe a cha-
mada FUNÇÃO DE TRAVA-
GEM RESIDUAL (
b87).
Na FUNÇÃO DE TRAVAGEM
RESIDUAL é necessário apli-
car um esforço CONSIDERA-
VELMENTE maior na manete
do travão em questão e os
cursos da alavanca são maio-
res.
Na FUNÇÃO DE TRAVAGEM
RESIDUAL não se encontra
disponível nenhuma função
ABS nos circuitos dos travões
em questão.
d Advertência:
Na FUNÇÃO DE TRAVAGEM
RESIDUAL com modo de
condução defensivo, procu-
rar imediatamente a oficina
especializada mais próxima,
de preferência um Concessi-
onário BMW Motorrad.
L Indicação:
Com FUNÇÃO DE TRAVAGEM
RESIDUAL no travão da roda
dianteira, recomenda-se que
ajuste na manete do travão a
posição 4 na roda de ajuste A
(
b47).
10LTbkp6.book Seite 51 Freitag, 1. Juli 2005 9:25 09

52
Controlo de segurança
2
Controlar o nível do óleo
do travão dianteiro
d Advertência:
O nível do óleo não deve des-
cer abaixo do nível mínimo
(MIN)
 Colocar a moto sobre o des-
canso principal
– Garantir que se encontra sobre um piso plano e firme!  Virar o guiador todo para a
esquerda, o reservatório do
óleo deve encontrar-se na
horizontal
 Ler o nível do óleo dos tra- vões no óculo de inspecção
MIN Nível mínimo
(bordo superior
anel de marcação)L Indicação:
Em caso de desgaste das pas-
tilhas dos travões, o nível do
óleo dos travões permanece
constante no reservatório do
óleo dos travões.
Sistema de travões - com BMW Integral ABS
MIN
10LTbkp6.book Seite 52 Freitag, 1. Juli 2005 9:25 09

22
53
Controlo de segurança
Controlar o nível do óleo
do travão traseiro
d Advertência:
Não deixar o nível do óleo dos
travões no depósito descer
abaixo da marca MIN
 Colocar a moto sobre o des-
canso principal
– Garantir que se encontra sobre um piso plano e firme  Abrir a mala direita
 Ler o nível do óleo dos tra-
vões através da janela
MIN nível mínimoL Indicação:
Em caso de desgaste das pas-
tilhas dos travões, o nível do
óleo dos travões permanece
constante no reservatório do
óleo dos travões.
Sistema de travões - com BMW Integral ABS
MIN
10LTbkp6.book Seite 53 Freitag, 1. Juli 2005 9:25 09

54
Controlo de segurança
2

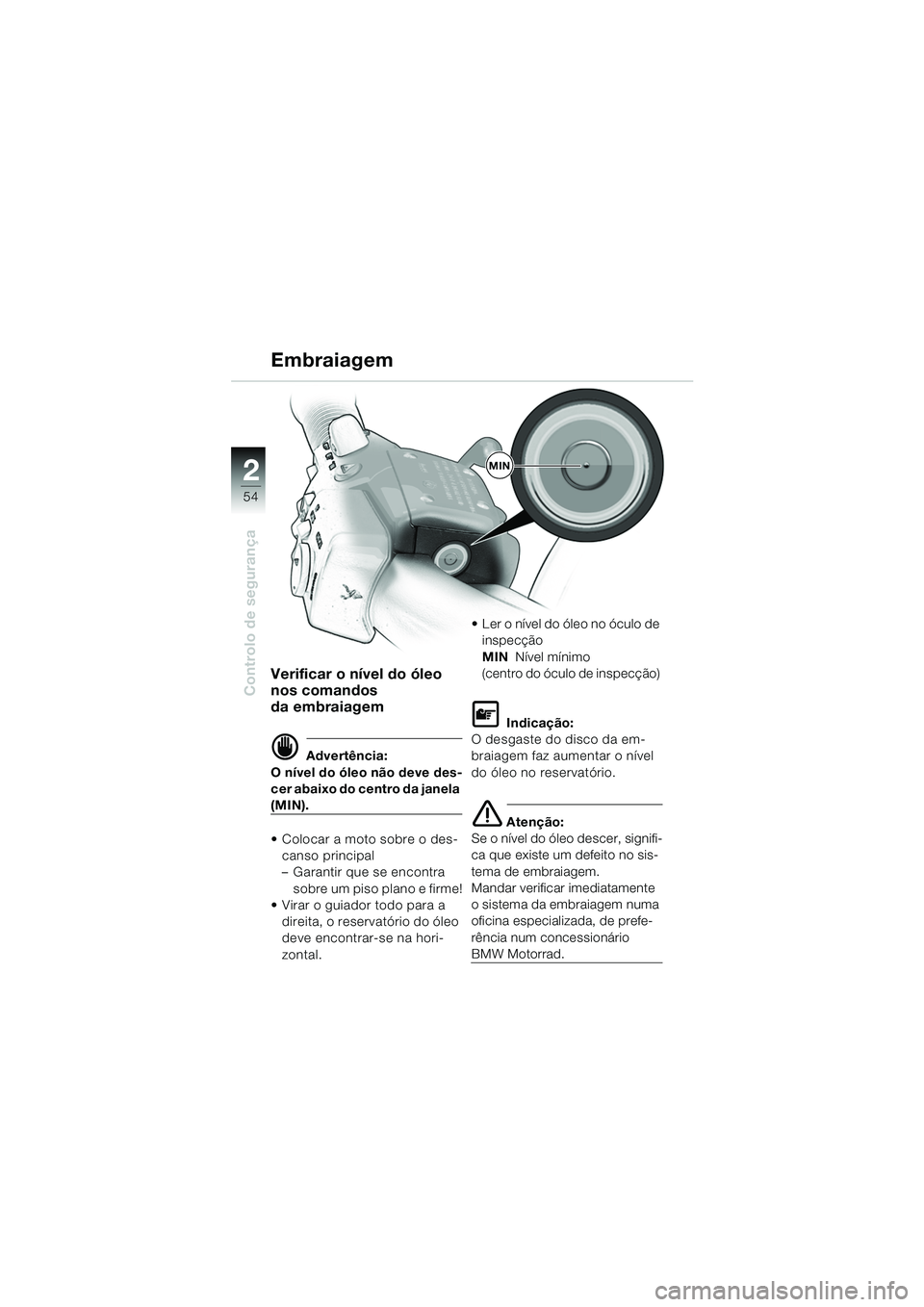

Embraiagem
Verificar o nível do óleo
nos comandos
da embraiagem
d Advertência:
O nível do óleo não deve des-
cer abaixo do centro da janela
(MIN).
 Colocar a moto sobre o des- canso principal
– Garantir que se encontra sobre um piso plano e firme!
 Virar o guiador todo para a
direita, o reservatório do óleo
deve encontrar-se na hori-
zontal.  Ler o nível do óleo no óculo de
inspecção
MIN Nível mínimo
(centro do óculo de inspecção)
L Indicação:
O desgaste do disco da em-
braiagem faz aumentar o nível
do óleo no reservatório.
e Atenção:
Se o nível do óleo descer, signifi-
ca que existe um defeito no sis-
tema de embraiagem.
Mandar verificar imediatamente
o sistema da embraiagem numa
oficina especializada, de prefe-
rência num concessionário
BMW Motorrad.
MIN
10LTbkp6.book Seite 54 Freitag, 1. Juli 2005 9:25 09
