31
Visão geral e comando
1
Computador de bordo

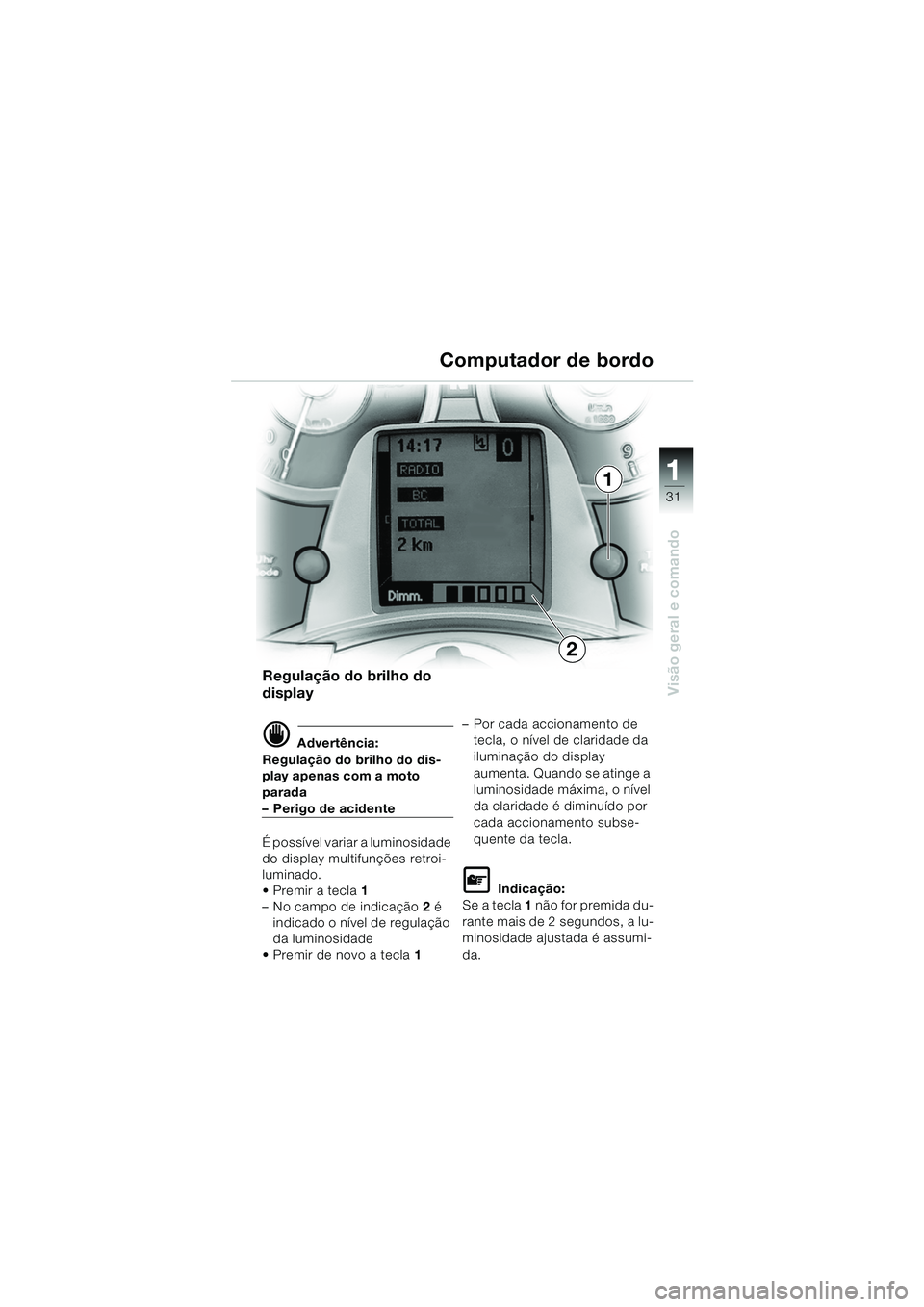

Regulação do brilho do
display
d Advertência:
Regulação do brilho do dis-
play apenas com a moto
parada
–Perigo de acidente
É possível variar a luminosidade
do display multifunções retroi-
luminado.
 Premir a tecla 1
– No campo de indicação 2 é
indicado o nível de regulação
da luminosidade
 Premir de novo a tecla 1 – Por cada accionamento de
tecla, o nível de claridade da
iluminação do display
aumenta. Quando se atinge a
luminosidade máxima, o nível
da claridade é diminuído por
cada accionamento subse-
quente da tecla.
L Indicação:
Se a tecla 1 não for premida du-
rante mais de 2 segundos, a lu-
minosidade ajustada é assumi-
da.
1
2
10LT01p6.fm Seite 31 Dienstag, 12. Juli 2005 9:08 09

32
Visão geral e comando
1

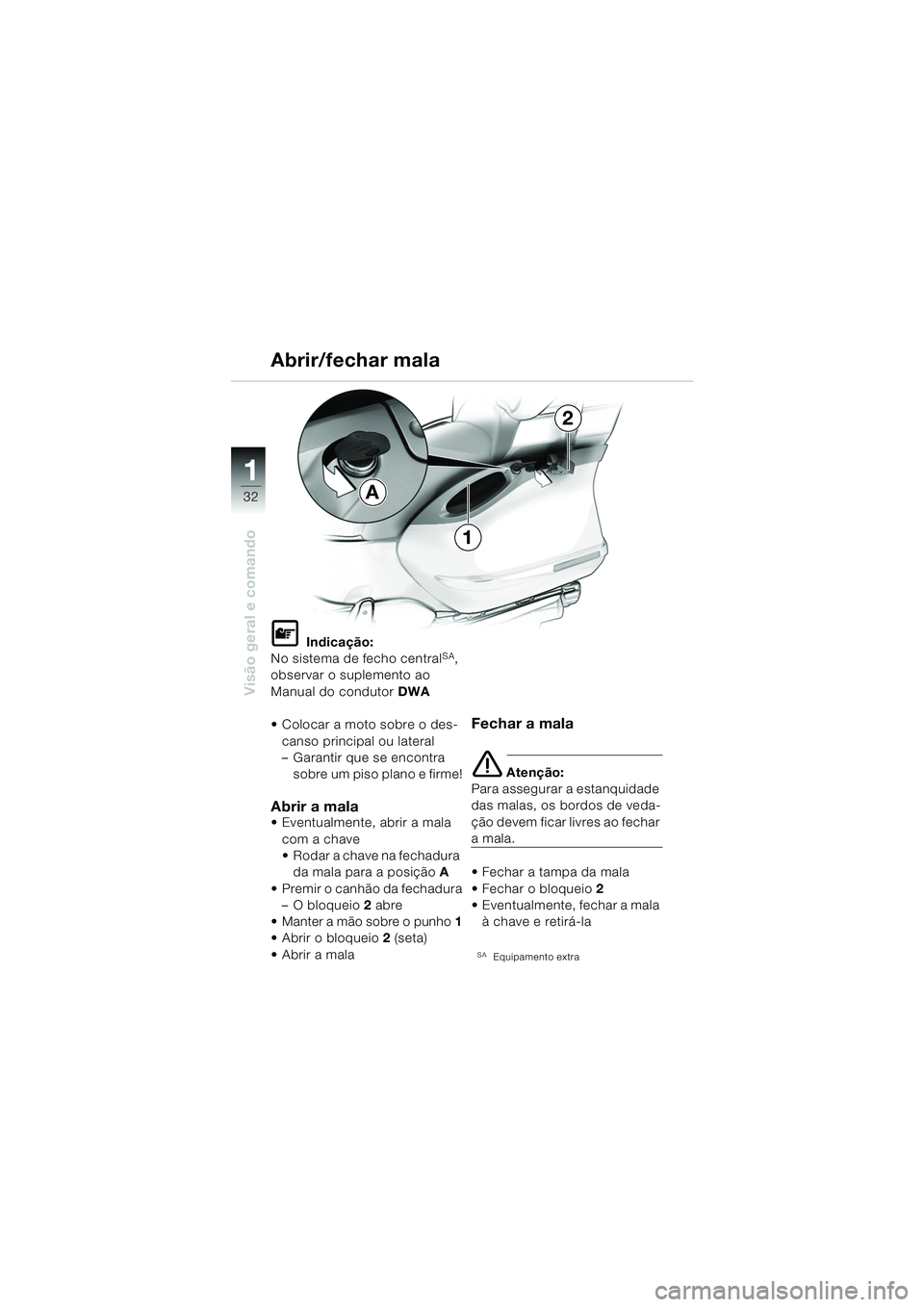

Abrir/fechar mala
L Indicação:
No sistema de fecho centralSA,
observar o suplemento ao
Manual do condutor DWA
 Colocar a moto sobre o des- canso principal ou lateral
– Garantir que se encontra sobre um piso plano e firme!
Abrir a mala Eventualmente, abrir a mala com a chave
 Rodar a chave na fechadura da mala para a posição A
 Premir o canhão da fechadura – O bloqueio 2 abre
 Manter a mão sobre o punho 1
 Abrir o bloqueio 2 (seta)
 Abrir a mala
Fechar a mala
e Atenção:
Para assegurar a estanquidade
das malas, os bordos de veda-
ção devem ficar livres ao fechar
a mala.
 Fechar a tampa da mala
 Fechar o bloqueio 2
Eventualmente, fechar a mala
à chave e retirá-la
SAEquipamento extra
A
1
2
10LTbkp6.book Seite 32 Freitag, 1. Juli 2005 9:25 09

33
Visão geral e comando
1
Abrir/fechar o Topcase

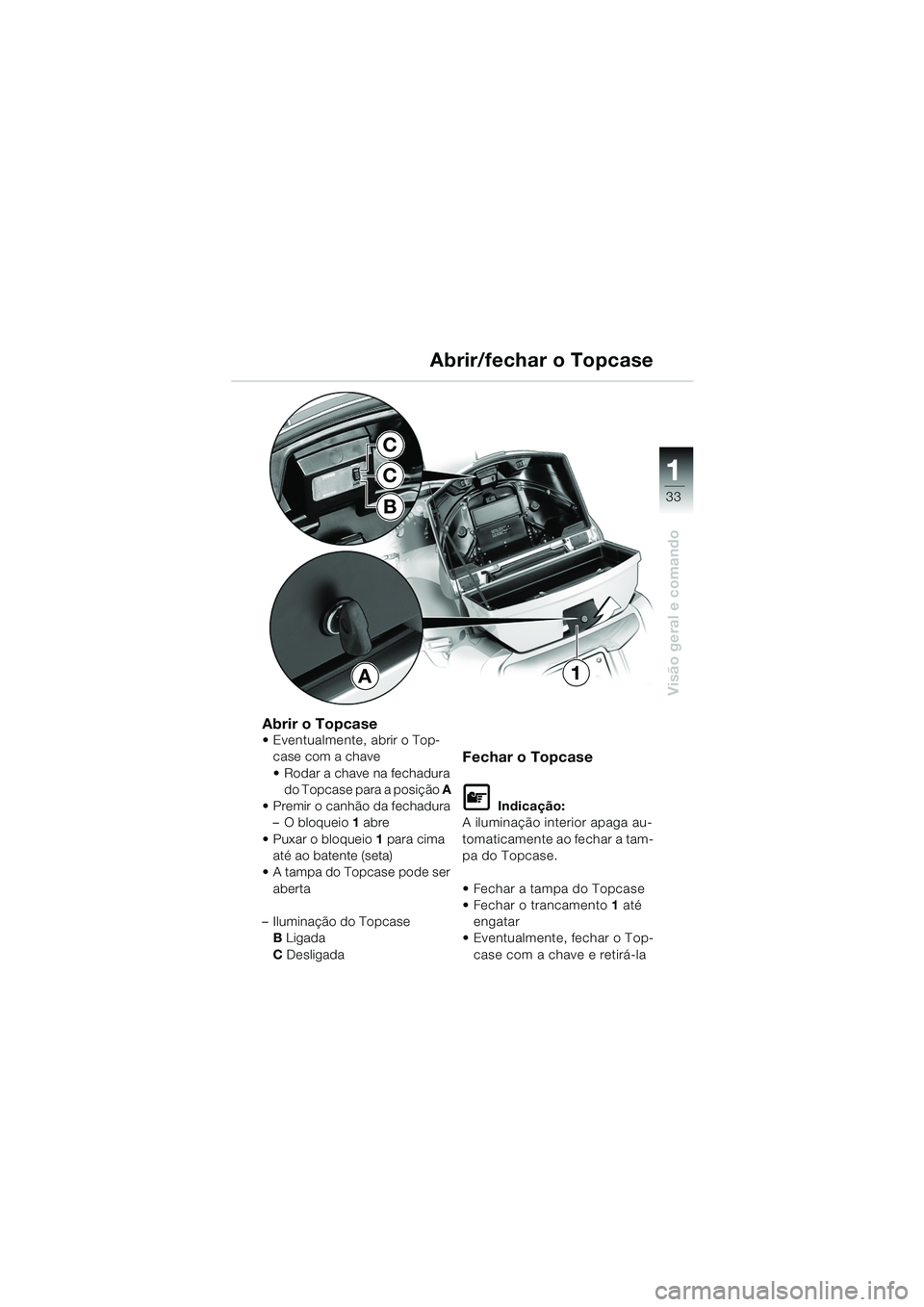

Abrir o Topcase Eventualmente, abrir o Top-case com a chave
 Rodar a chave na fechadura do Topcase para a posição A
 Premir o canhão da fechadura –O bloqueio 1 abre
 Puxar o bloqueio 1 para cima
até ao batente (seta)
 A tampa do Topcase pode ser
aberta
– Iluminação do Topcase B Ligada
C Desligada
Fechar o Topcase
L Indicação:
A iluminação interior apaga au-
tomaticamente ao fechar a tam-
pa do Topcase.
 Fechar a tampa do Topcase
 Fechar o trancamento 1 até
engatar
 Eventualmente, fechar o Top-
case com a chave e retirá-la
A1
C
C
B
10LTbkp6.book Seite 33 Freitag, 1. Juli 2005 9:25 09

34
Visão geral e comando
1
Assento do condutor

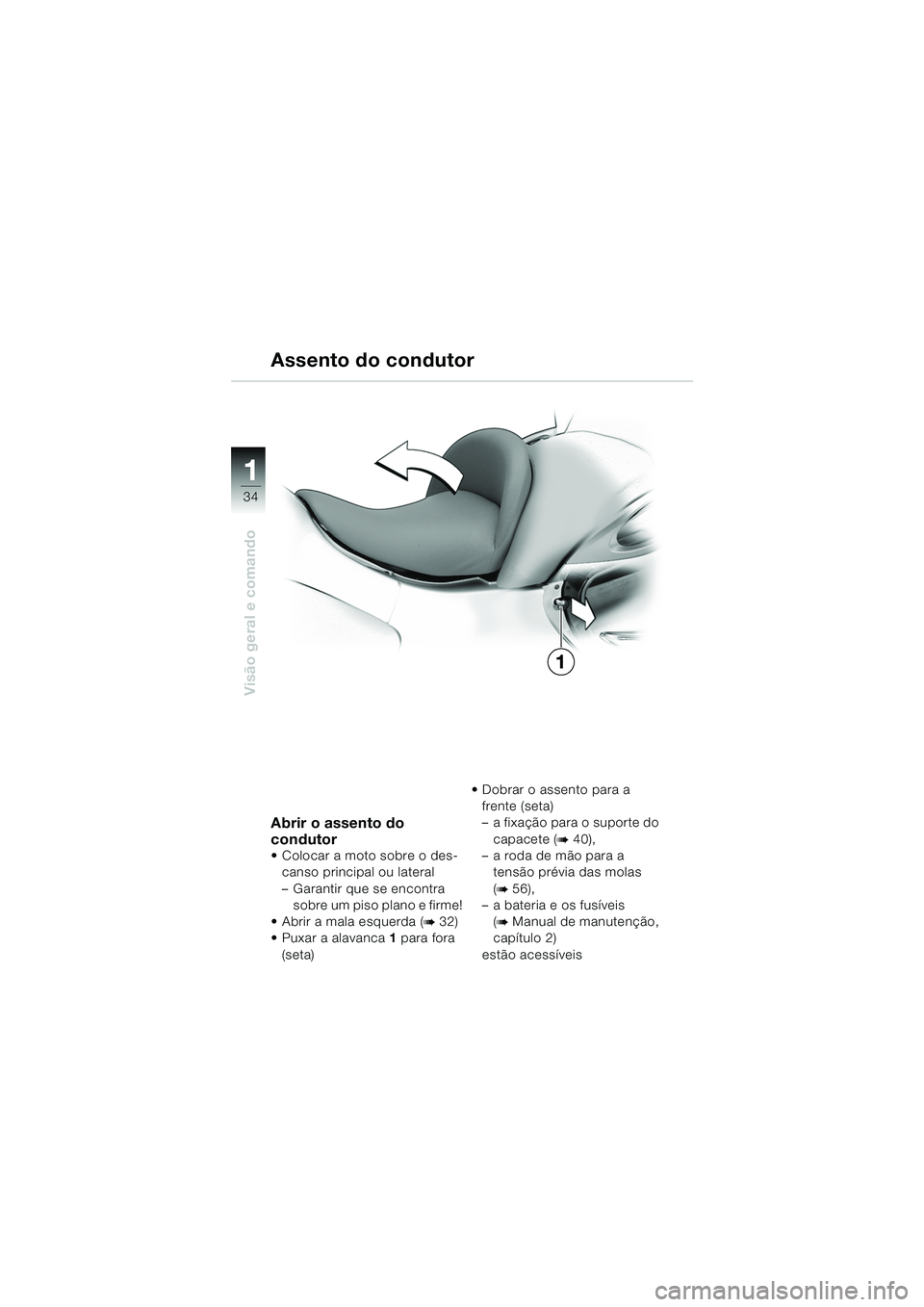

Abrir o assento do
condutor
 Colocar a moto sobre o des-canso principal ou lateral
– Garantir que se encontra sobre um piso plano e firme!
 Abrir a mala esquerda (
b32)
 Puxar a alavanca 1 para fora
(seta)  Dobrar o assento para a
frente (seta)
– a fixação para o suporte do capacete (
b40),
– a roda de mão para a tensão prévia das molas
(
b56),
– a bateria e os fusíveis
(
bManual de manutenção,
capítulo 2)
estão acessíveis
1
10LTbkp6.book Seite 34 Freitag, 1. Juli 2005 9:25 09

35
Visão geral e comando
1
B
A
1
Assento do condutor

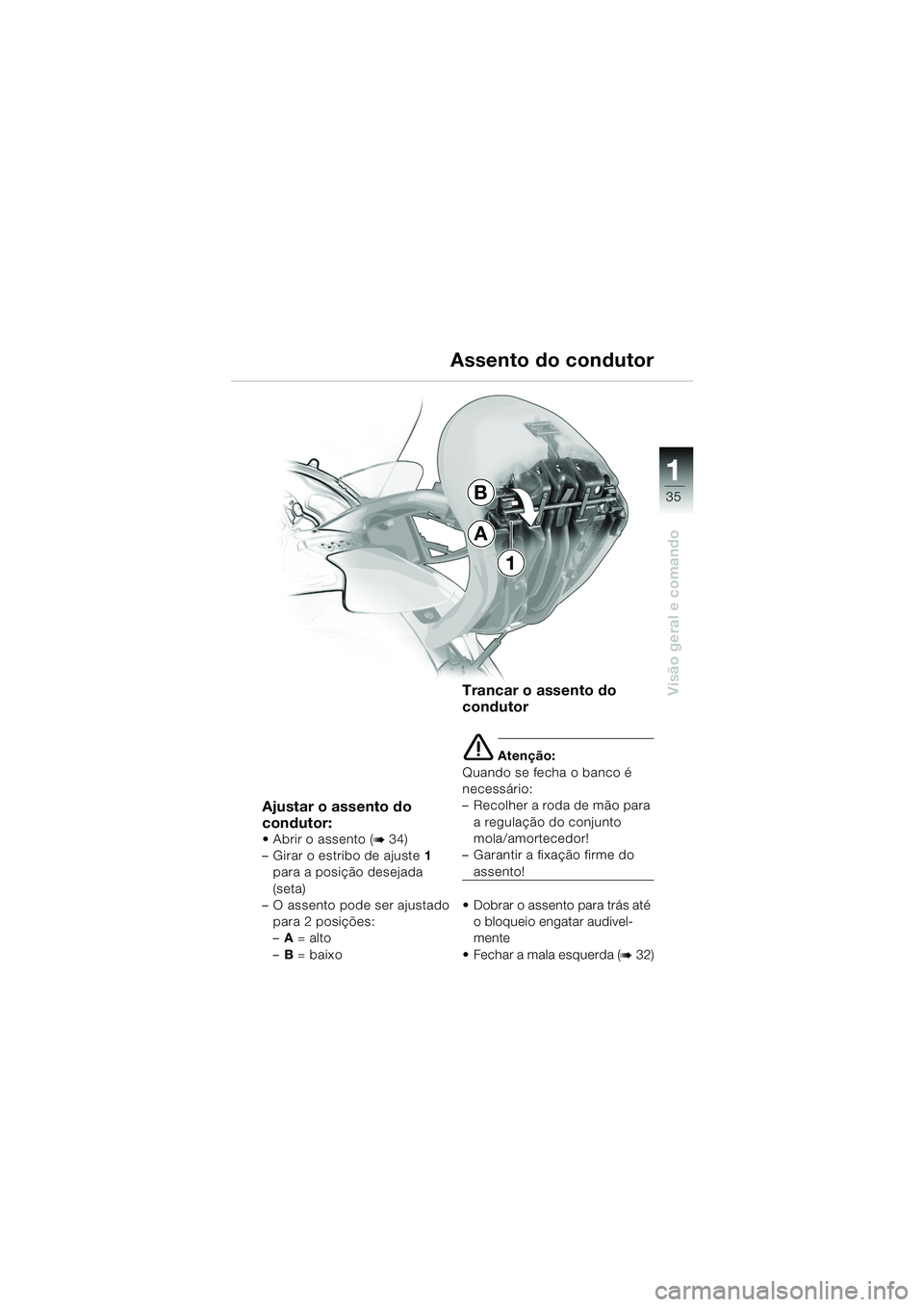

Ajustar o assento do
condutor:
 Abrir o assento (b34)
– Girar o estribo de ajuste 1
para a posição desejada
(seta)
– O assento pode ser ajustado
para 2 posições:
–A = alto
– B = baixo
Trancar o assento do
condutor
e Atenção:
Quando se fecha o banco é
necessário:
– Recolher a roda de mão para a regulação do conjunto
mola/amortecedor!
– Garantir a fixação firme do
assento!
 Dobrar o assento para trás até o bloqueio engatar audivel-
mente
 Fechar a mala esquerda (
b32)
10LTbkp6.book Seite 35 Freitag, 1. Juli 2005 9:25 09

36
Visão geral e comando
1

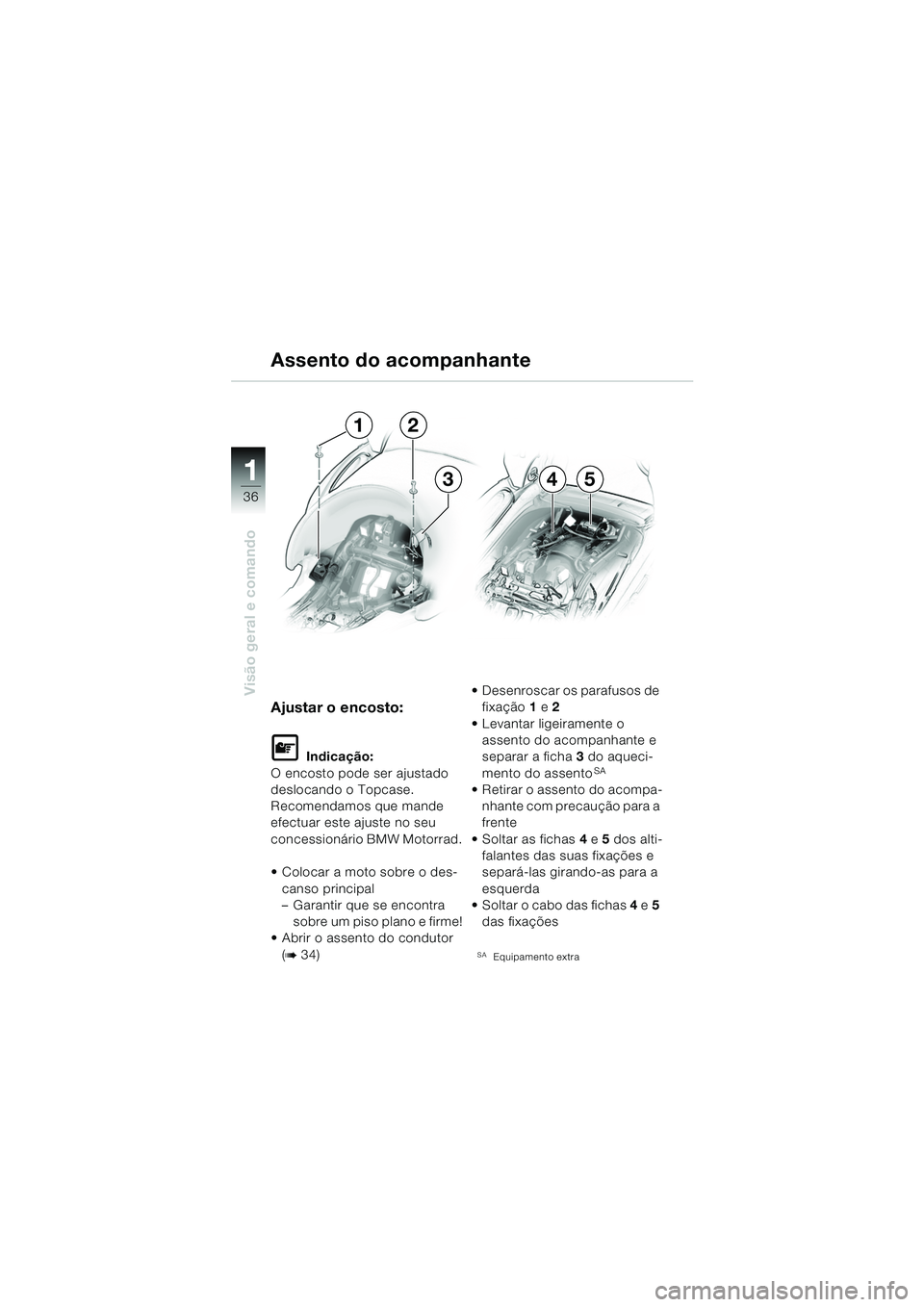

Ajustar o encosto:
L Indicação:
O encosto pode ser ajustado
deslocando o Topcase.
Recomendamos que mande
efectuar este ajuste no seu
concessionário BMW Motorrad.
 Colocar a moto sobre o des- canso principal
– Garantir que se encontra sobre um piso plano e firme!
 Abrir o assento do condutor
(
b34)  Desenroscar os parafusos de
fixação 1 e 2
 Levantar ligeiramente o assento do acompanhante e
separar a ficha 3 do aqueci-
mento do assento
SA
 Retirar o assento do acompa- nhante com precaução para a
frente
 Soltar as fichas 4 e 5 dos alti-
falantes das suas fixações e
separá-las girando-as para a
esquerda
 Soltar o cabo das fichas 4 e 5
das fixações
SAEquipamento extra
Assento do acompanhante
45
12
3
10LTbkp6.book Seite 36 Freitag, 1. Juli 2005 9:25 09

37
Visão geral e comando
1
Assento do acompanhante

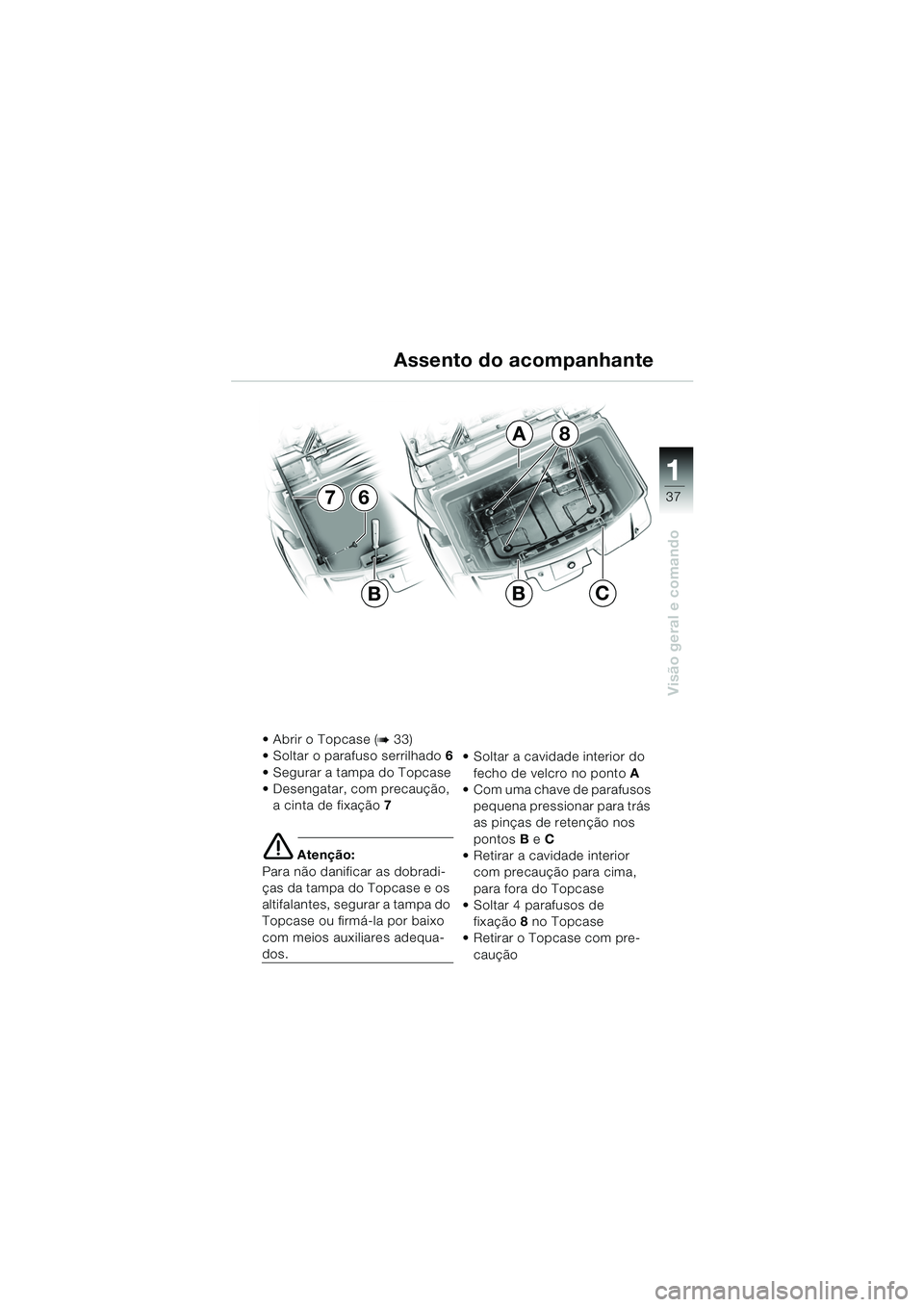

 Abrir o Topcase (b33)
 Soltar o parafuso serrilhado 6
 Segurar a tampa do Topcase
 Desengatar, com precaução, a cinta de fixação 7
e Atenção:
Para não danificar as dobradi-
ças da tampa do Topcase e os
altifalantes, segurar a tampa do
Topcase ou firmá-la por baixo
com meios auxiliares adequa-
dos.  Soltar a cavidade interior do
fecho de velcro no ponto A
 Com uma chave de parafusos
pequena pressionar para trás
as pinças de retenção nos
pontos B e C
 Retirar a cavidade interior com precaução para cima,
para fora do Topcase
 Soltar 4 parafusos de
fixação 8 no Topcase
 Retirar o Topcase com pre-
caução
7
A
C
6
BB
8
10LTbkp6.book Seite 37 Freitag, 1. Juli 2005 9:25 09

38
Visão geral e comando
1
Assento do acompanhante

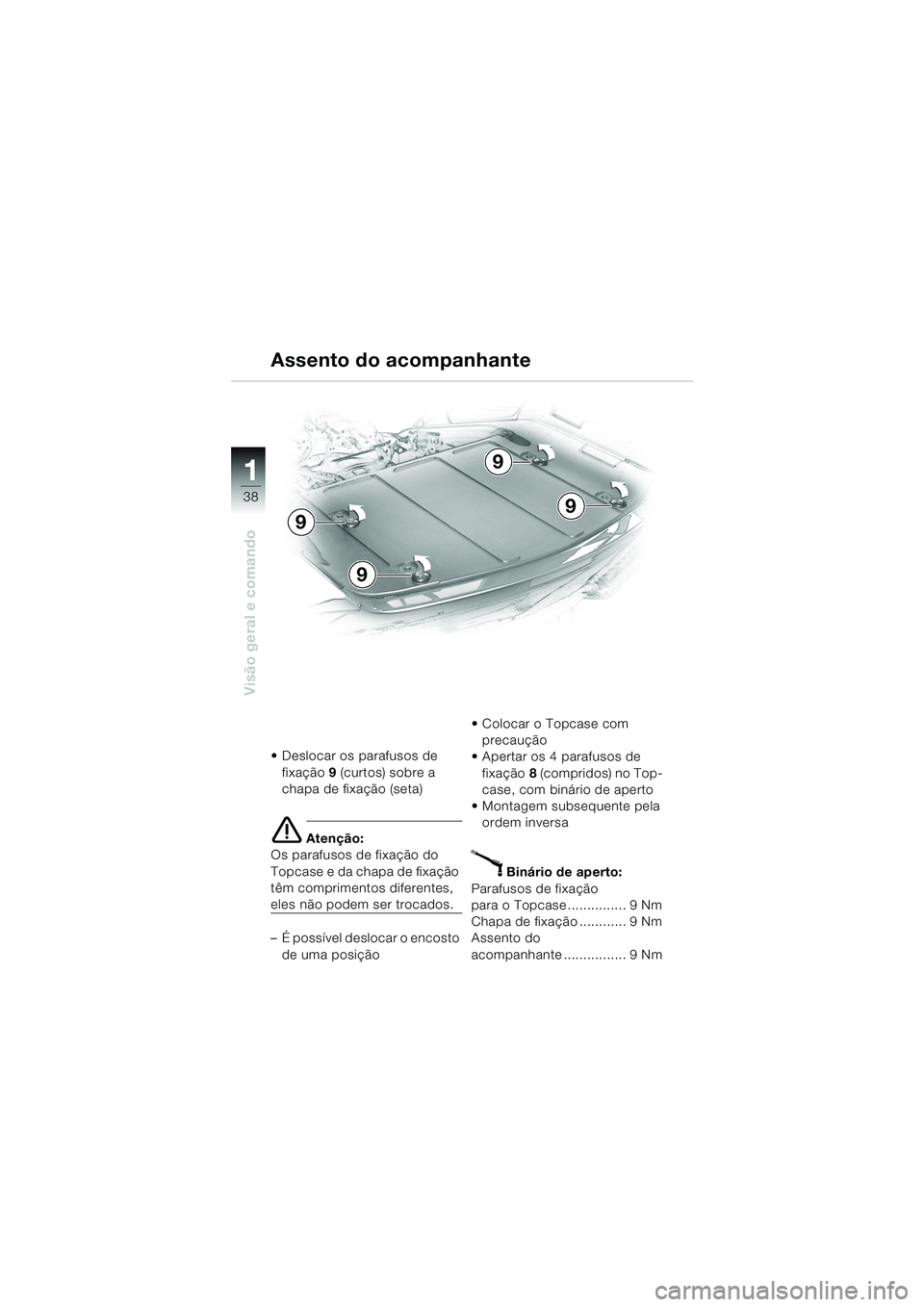

 Deslocar os parafusos de fixação 9 (curtos) sobre a
chapa de fixação (seta)
e Atenção:
Os parafusos de fixação do
Topcase e da chapa de fixação
têm comprimentos diferentes,
eles não podem ser trocados.
– É possível deslocar o encosto de uma posição  Colocar o Topcase com
precaução
 Apertar os 4 parafusos de fixação 8 (compridos) no Top-
case, com binário de aperto
 Montagem subsequente pela ordem inversa
X Binário de aperto:
Parafusos de fixação
para o Topcase ............... 9 Nm
Chapa de fixação ............ 9 Nm
Assento do
acompanhante ................ 9 Nm
9
9
9
9
