2005 BMW MOTORRAD K 1200 LT ABS

2

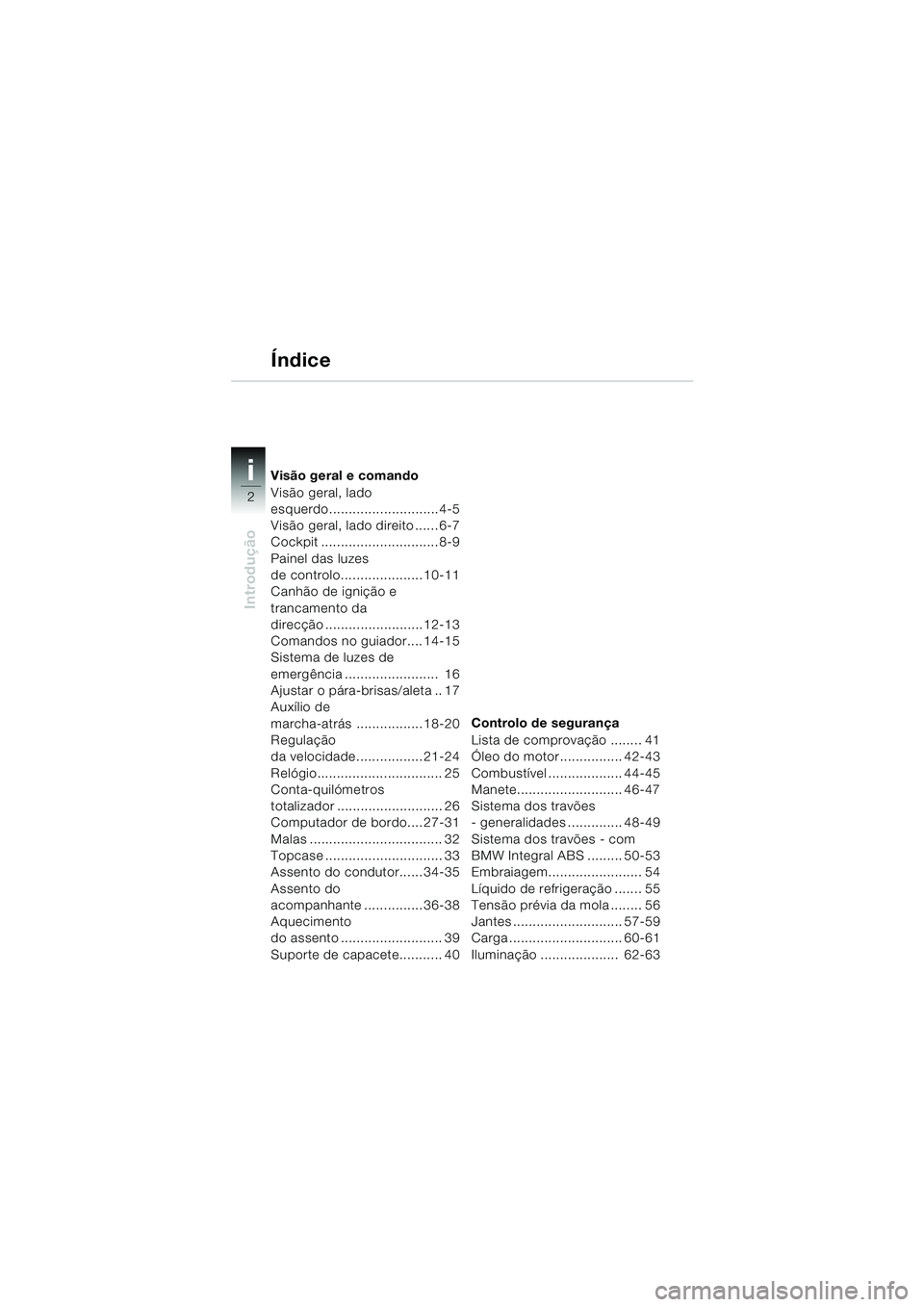

Introdução
iVisão geral e comando
Visão geral, lado
esquerdo............................4-5
Visão geral, lado direito ...... 6-7
Cockpit .............................. 8-9
Painel das luzes
de controlo..................... 10-11
Canhão de ignição e
trancamento da
direcção .........................12-13
Comandos no guiador.... 14-15
Sistema de luzes de
emergência ........................ 16
Ajustar o pára-brisas/aleta .. 17
Auxílio de
marcha-atrás ................. 18-20
Regulação
da velocidade................. 21-24
Relógio................................ 25
Conta-quilómetros
totalizador ........................... 26
Computador de bordo.... 27-31
Malas .................................. 32
Topcase .............................. 33
Assento do condutor...... 34-35
Assento do
acompanhante ............... 36-38
Aquecimento
do assento .......................... 39
Suporte de capacete........... 40Controlo de segurança
Lista de comprovação ........ 41
Óleo do motor................ 42-43
Combustível ................... 44-45
Manete........................... 46-47
Sistema dos travões
- generalidades .............. 48-49
Sistema dos travões - com
BMW Integral ABS ......... 50-53
Embraiagem........................ 54
Líquido de refrigeração ....... 55
Tensão prévia da mola ........ 56
Jantes ............................ 57-59
Carga ............................. 60-61
Iluminação .................... 62-63
Índice
10LTbkp6.book Seite 2 Freitag, 1. Juli 2005 9:25 09

3
Introdução
i

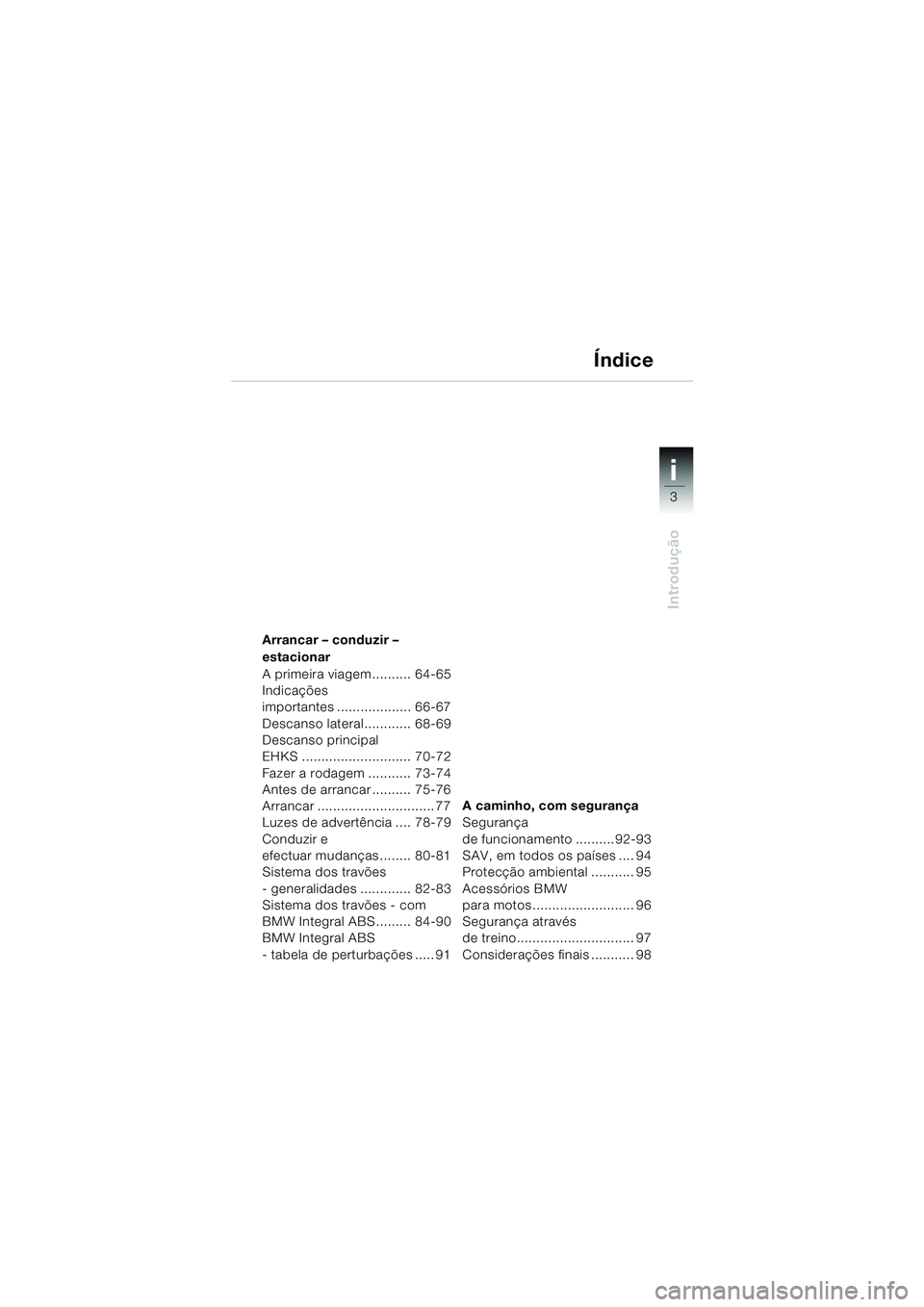

Arrancar – conduzir – estacionar
A primeira viagem.......... 64-65
Indicações
importantes ................... 66-67
Descanso lateral............ 68-69
Descanso principal
EHKS ............................ 70-72
Fazer a rodagem ........... 73-74
Antes de arrancar .......... 75-76
Arrancar .............................. 77
Luzes de advertência .... 78-79
Conduzir e
efectuar mudanças........ 80-81
Sistema dos travões
- generalidades ............. 82-83
Sistema dos travões - com
BMW Integral ABS......... 84-90
BMW Integral ABS
- tabela de perturbações ..... 91 A caminho, com segurança
Segurança
de funcionamento ..........92-93
SAV, em todos os países .... 94
Protecção ambiental ........... 95
Acessórios BMW
para motos .......................... 96
Segurança através
de treino.............................. 97
Considerações finais ........... 98
Índice
10LTbkp6.book Seite 3 Freitag, 1. Juli 2005 9:25 09

10
Visão geral e comando
1
L Indicação:
A comutação dia/noite é contro-
lada automaticamente através
de um sensor. No funcionamen-
to nocturno, o LCD é iluminado.
1 Luz de advertência da pres-
são do óleo do motor ver-
melha
p (b 42, 78)
2 Luz de advertência da cor-
rente de carga da bateria
vermelha
r (b79) 3
Luz de controlo do indica-
dor de mudança de direc-
ção esquerdo verde
s
4 Luz de advertência da tem-
peratura do líquido de refri-
geração
j vermelha
(
b 55, 79)
5 Luz de advertência geral
vermelha
e (b78)
6 Luz de advertência ABS
vermelha
l (b78)
7 Luz de advertência de caixa
manual em posição neutral
(N) verde
k (b76)
( ) Número entre parêntesis
bPágina com explicação

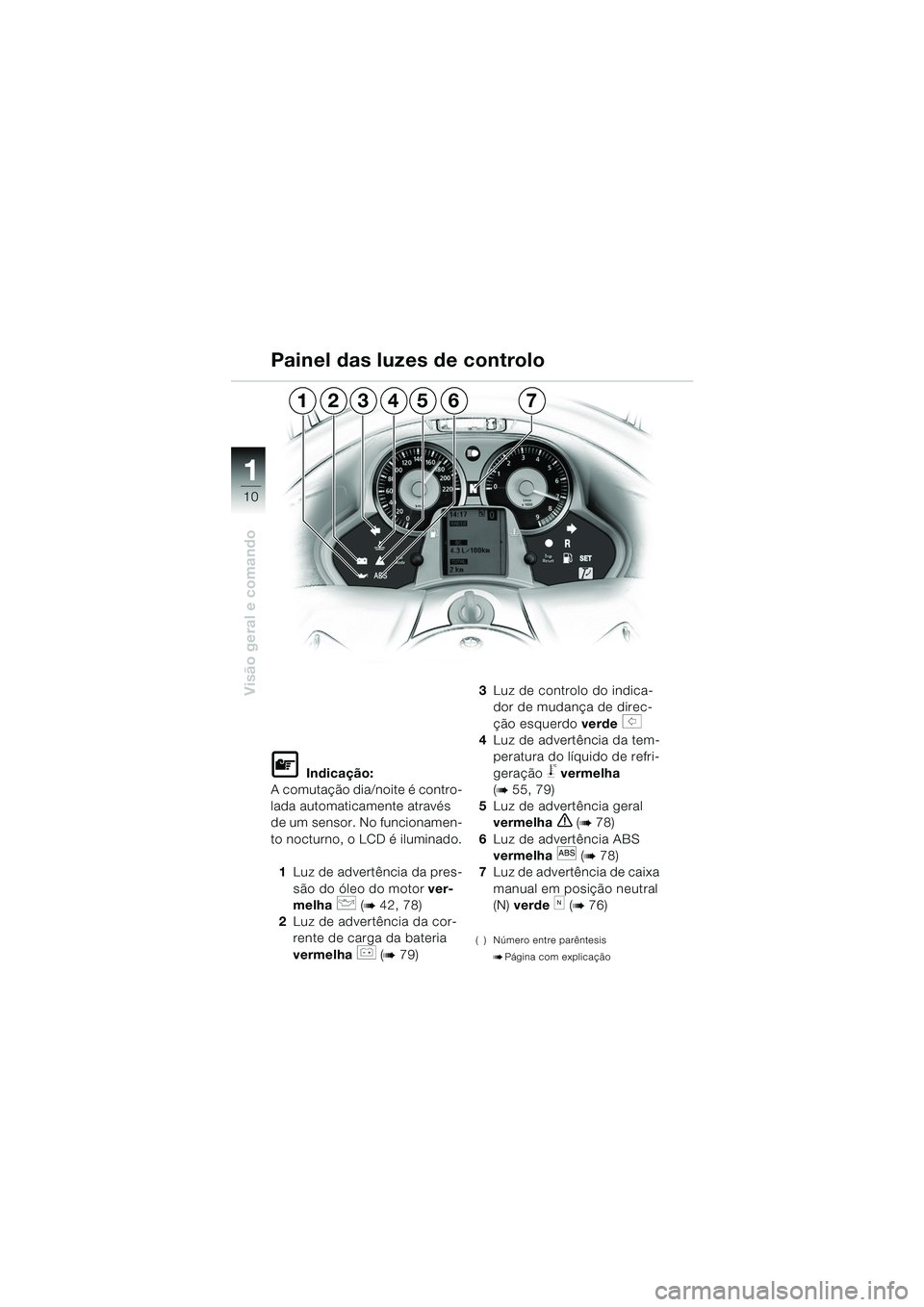

Painel das luzes de controlo
5617324
10LTbkp6.book Seite 10 Freitag, 1. Juli 2005 9:25 09

21
Visão geral e comando
1

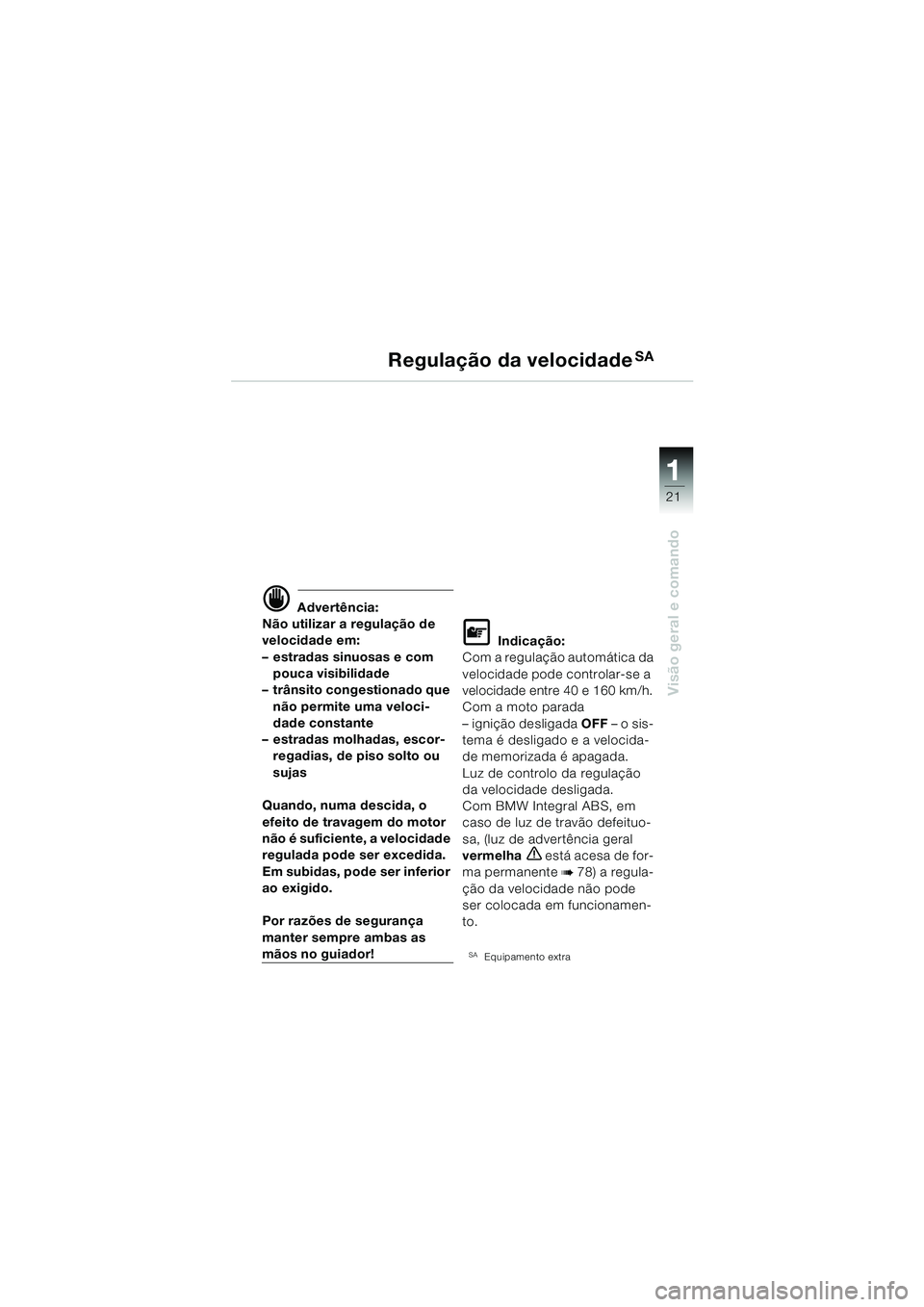

Regulação da velocidadeSA
d Advertência:
Não utilizar a regulação de
velocidade em:
– estradas sinuosas e com pouca visibilidade
– trânsito congestionado que
não permite uma veloci-
dade constante
– estradas molhadas, escor- regadias, de piso solto ou
sujas
Quando, numa descida, o
efeito de travagem do motor
não é suficiente, a velocidade
regulada pode ser excedida.
Em subidas, pode ser inferior
ao exigido.
Por razões de segurança
manter sempre ambas as
mãos no guiador!
L Indicação:
Com a regulação automática da
velocidade pode controlar-se a
velocidade entre 40 e 160 km/h.
Com a moto parada
– ignição desligada OFF – o sis-
tema é desligado e a velocida-
de memorizada é apagada.
Luz de controlo da regulação
da velocidade desligada.
Com BMW Integral ABS, em
caso de luz de travão defeituo-
sa, (luz de advertência geral
vermelha
e está acesa de for-
ma permanente
b 78) a regula-
ção da velocidade não pode
ser colocada em funcionamen-
to.
SAEquipamento extra
10LTbkp6.book Seite 21 Freitag, 1. Juli 2005 9:25 09

50
Controlo de segurança
2
Controlar o nível do óleo
dos travões
d Advertência:
Com BMW Integral ABS, o
nível do óleo dos travões no
depósito de compensação
NÃO desce devido ao des-
gaste das pastilhas dos tra-
vões (b52).
d Advertência:
Se o nível do óleo dos travões
no depósito de compensação
(
b52) descer abaixo da mar-
ca MIN indicada, mande veri-
ficar imediatamente o
sistema dos travões numa ofi-
cina especializada, de prefe-
rência num Concessionário
BMW Motorrad.
Mudar o óleo dos travões
d Advertência:
O óleo dos travões está
exposto a elevadas solicita-
ções térmicas e absorve
humidade do ar do ambiente.
O óleo de travões deve,
por isso, ser mudado regular-
mente (
b Manual de manu-
tenção, capítulo 1) numa
oficina especializada, de pre-
ferência num Concessionário
BMW Motorrad.
Sistema de travões - com BMW Integral ABS
10LTbkp6.book Seite 50 Freitag, 1. Juli 2005 9:25 09

22
51
Controlo de segurança
Sistema de travões - com BMW Integral ABS

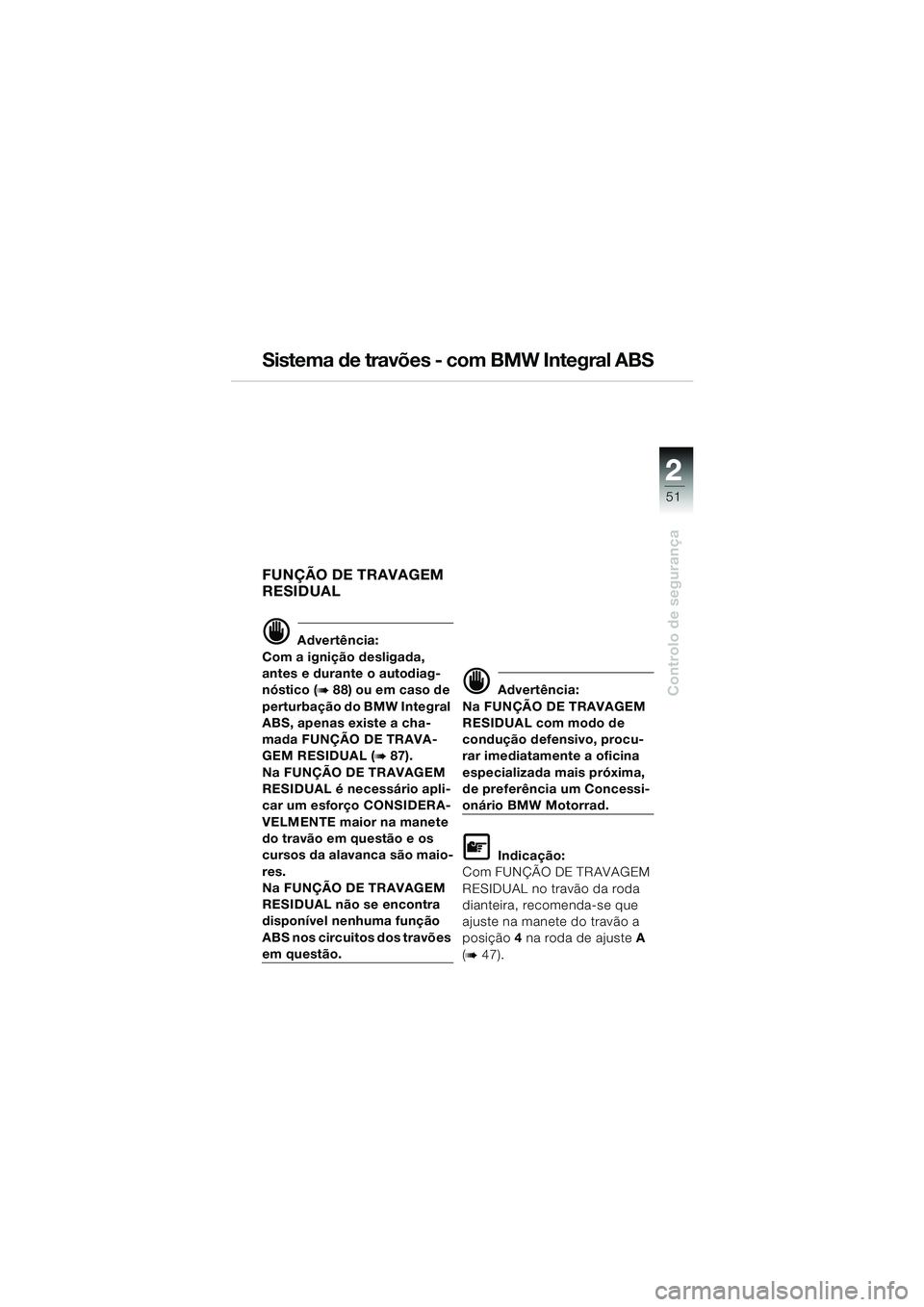

FUNÇÃO DE TRAVAGEM
RESIDUAL
d Advertência:
Com a ignição desligada,
antes e durante o autodiag-
nóstico (
b88) ou em caso de
perturbação do BMW Integral
ABS, apenas existe a cha-
mada FUNÇÃO DE TRAVA-
GEM RESIDUAL (
b87).
Na FUNÇÃO DE TRAVAGEM
RESIDUAL é necessário apli-
car um esforço CONSIDERA-
VELMENTE maior na manete
do travão em questão e os
cursos da alavanca são maio-
res.
Na FUNÇÃO DE TRAVAGEM
RESIDUAL não se encontra
disponível nenhuma função
ABS nos circuitos dos travões
em questão.
d Advertência:
Na FUNÇÃO DE TRAVAGEM
RESIDUAL com modo de
condução defensivo, procu-
rar imediatamente a oficina
especializada mais próxima,
de preferência um Concessi-
onário BMW Motorrad.
L Indicação:
Com FUNÇÃO DE TRAVAGEM
RESIDUAL no travão da roda
dianteira, recomenda-se que
ajuste na manete do travão a
posição 4 na roda de ajuste A
(
b47).
10LTbkp6.book Seite 51 Freitag, 1. Juli 2005 9:25 09

52
Controlo de segurança
2

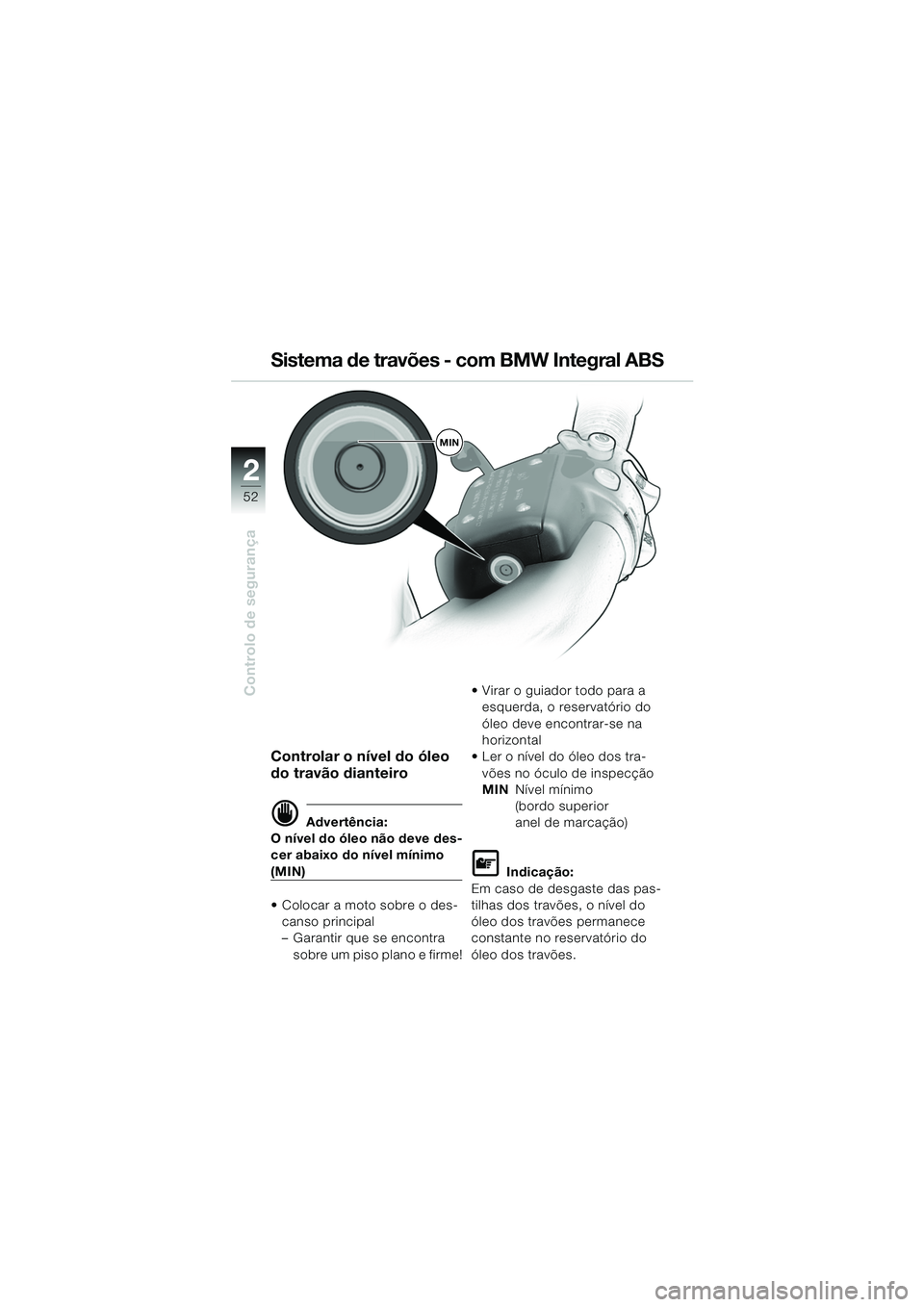

Controlar o nível do óleo
do travão dianteiro
d Advertência:
O nível do óleo não deve des-
cer abaixo do nível mínimo
(MIN)
 Colocar a moto sobre o des-
canso principal
– Garantir que se encontra sobre um piso plano e firme!  Virar o guiador todo para a
esquerda, o reservatório do
óleo deve encontrar-se na
horizontal
 Ler o nível do óleo dos tra- vões no óculo de inspecção
MIN Nível mínimo
(bordo superior
anel de marcação)L Indicação:
Em caso de desgaste das pas-
tilhas dos travões, o nível do
óleo dos travões permanece
constante no reservatório do
óleo dos travões.
Sistema de travões - com BMW Integral ABS
MIN
10LTbkp6.book Seite 52 Freitag, 1. Juli 2005 9:25 09

22
53
Controlo de segurança

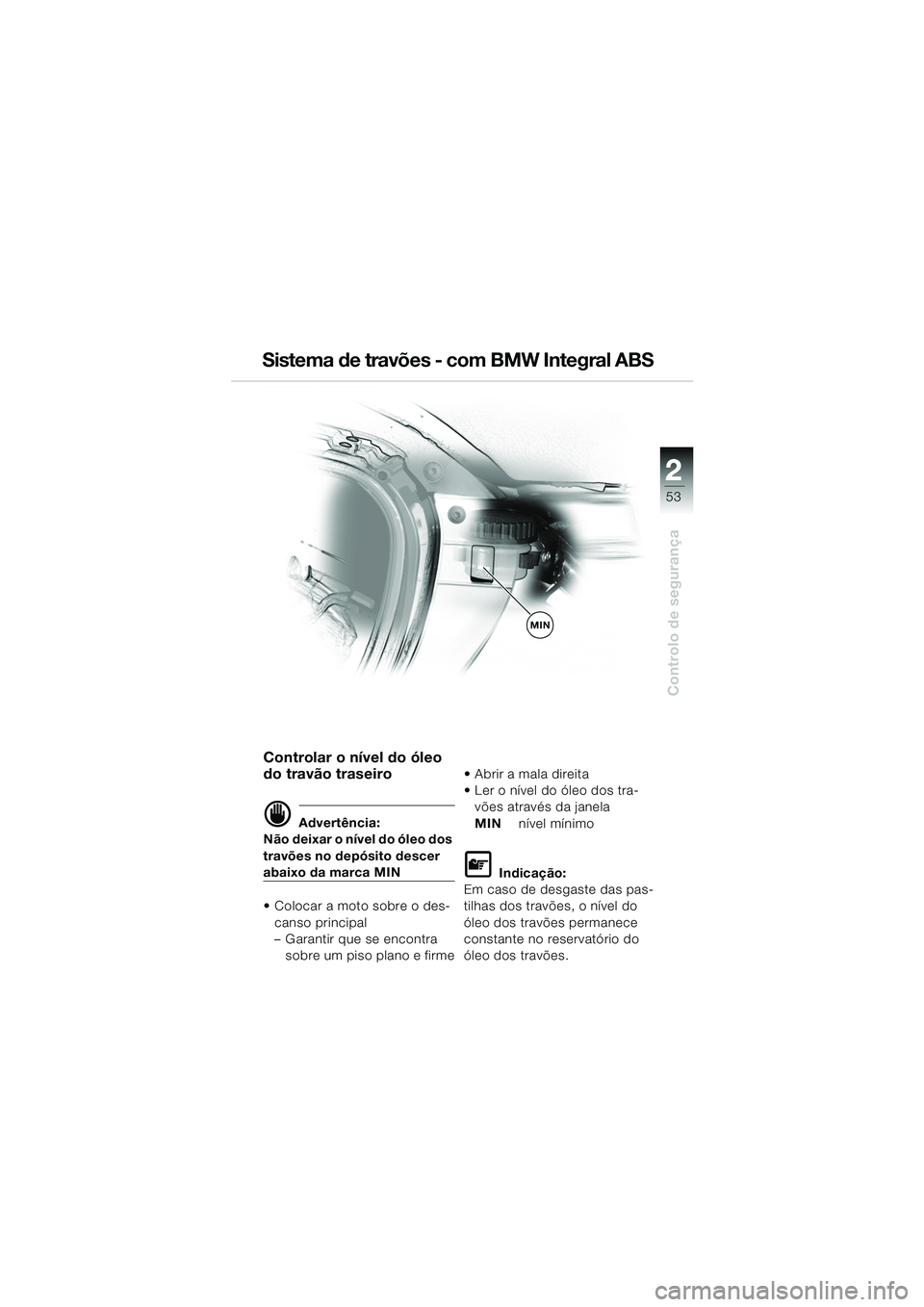

Controlar o nível do óleo
do travão traseiro
d Advertência:
Não deixar o nível do óleo dos
travões no depósito descer
abaixo da marca MIN
 Colocar a moto sobre o des-
canso principal
– Garantir que se encontra sobre um piso plano e firme  Abrir a mala direita
 Ler o nível do óleo dos tra-
vões através da janela
MIN nível mínimoL Indicação:
Em caso de desgaste das pas-
tilhas dos travões, o nível do
óleo dos travões permanece
constante no reservatório do
óleo dos travões.
Sistema de travões - com BMW Integral ABS
MIN
10LTbkp6.book Seite 53 Freitag, 1. Juli 2005 9:25 09
