2005 BMW MOTORRAD K 1200 LT Libretto di uso e manutenzione (in Italian)

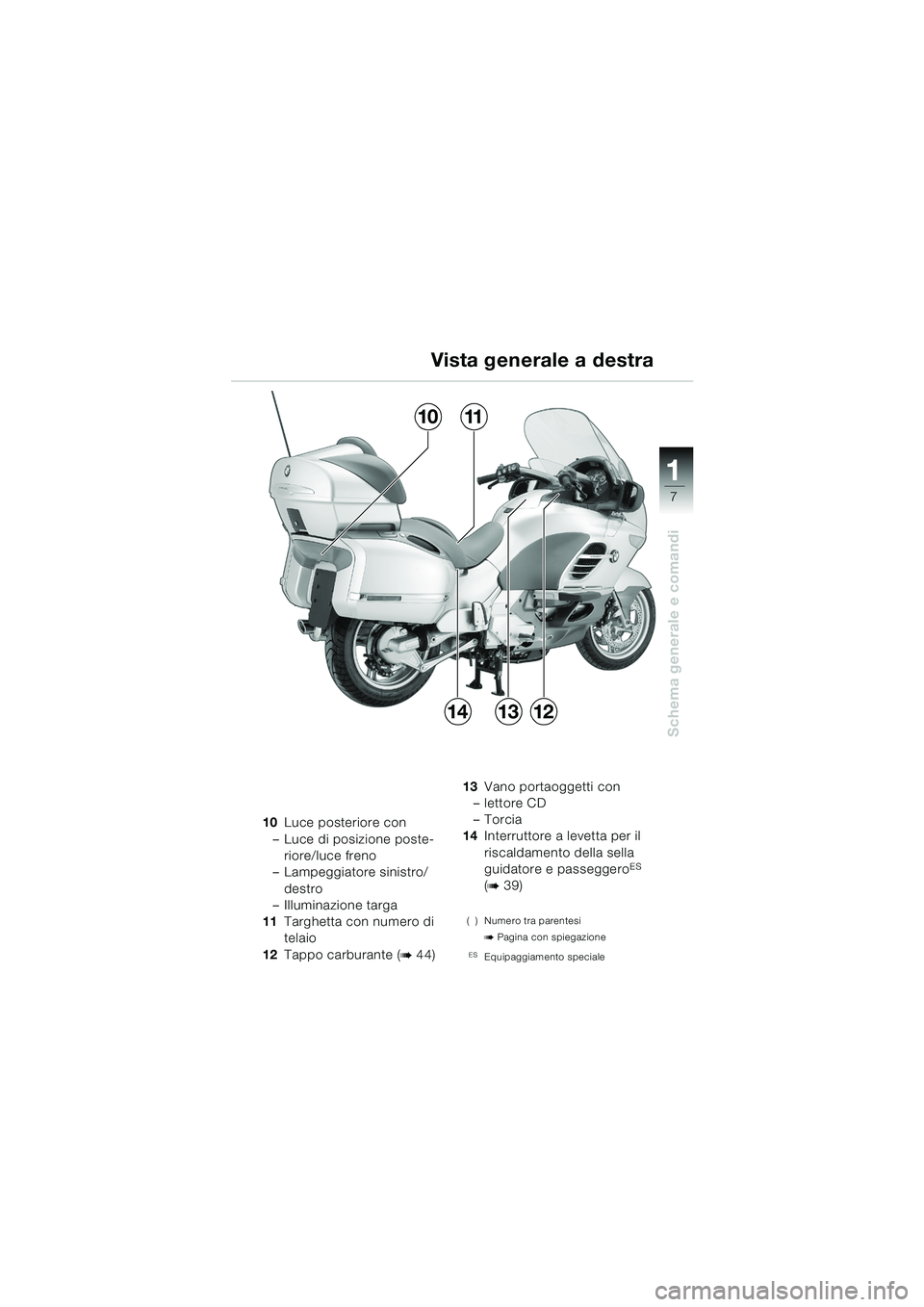

7
Schema generale e comandi
1
Vista generale a destra
10Luce posteriore con
– Luce di posizione poste- riore/luce freno
– Lampeggiatore sinistro/
destro
– Illuminazione targa
11 Targhetta con numero di
telaio
12 Tappo carburante (
b44) 13
Vano portaoggetti con
– lettore CD
– Torcia
14 Interruttore a levetta per il
riscaldamento della sella
guidatore e passeggero
ES
(
b39)
( ) Numero tra parentesi
b Pagina con spiegazione
ESEquipaggiamento speciale
1011
131214
10LTbki6.book Seite 7 Freitag, 1. Juli 2005 9:07 09

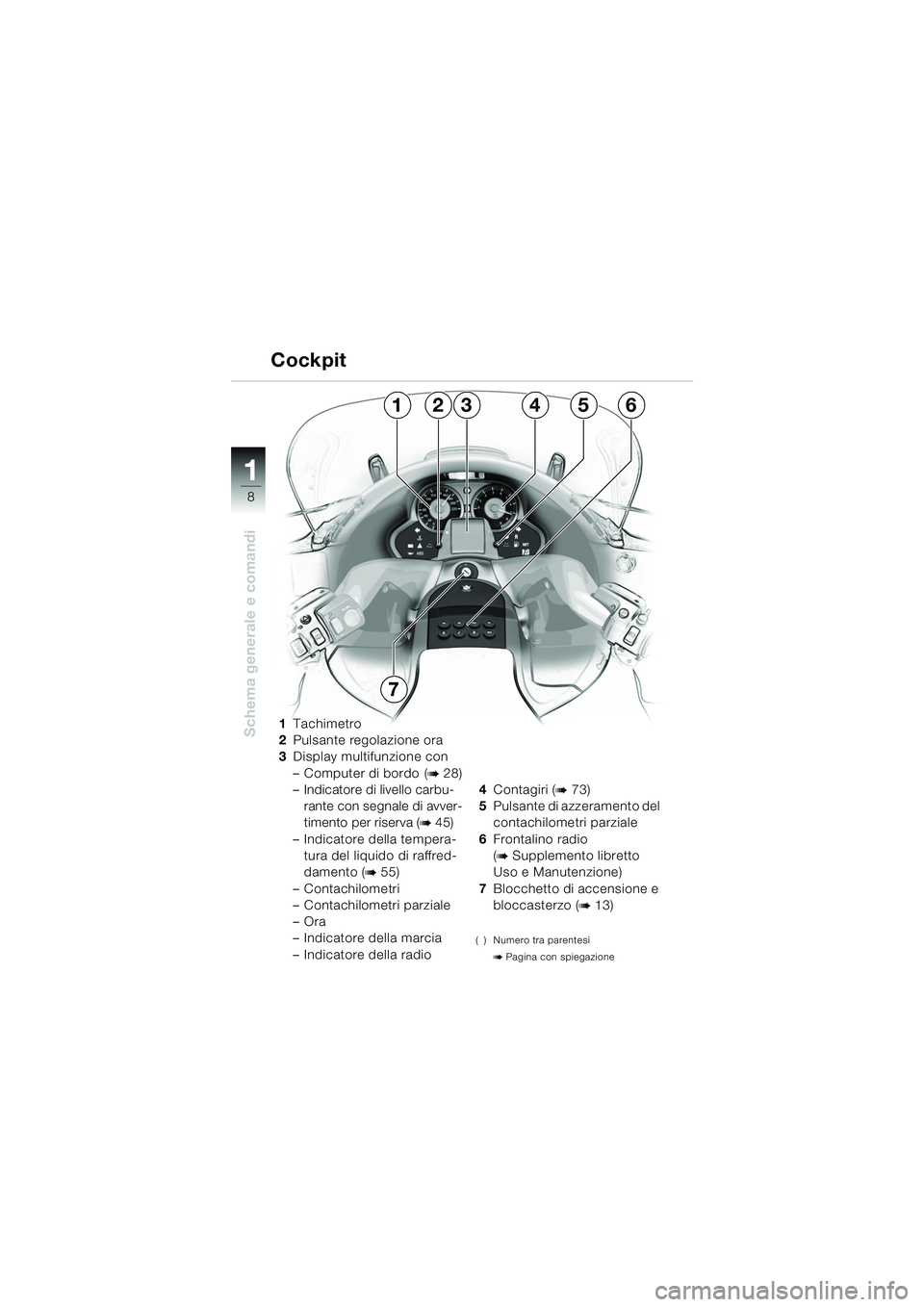

8
Schema generale e comandi
1
1Tachimetro
2 Pulsante regolazione ora
3 Display multifunzione con
– Computer di bordo (
b28)
– Indicatore di livello carbu-
rante con segnale di avver-
timento per riserva (
b45)
– Indicatore della tempera- tura del liquido di raffred-
damento (
b55)
– Contachilometri
– Contachilometri parziale
–Ora
– Indicatore della marcia
– Indicatore della radio 4
Contagiri (
b73)
5 Pulsante di azzeramento del
contachilometri parziale
6 Frontalino radio
(
b Supplemento libretto
Uso e Manutenzione)
7 Blocchetto di accensione e
bloccasterzo (
b13)
( ) Numero tra parentesi
b Pagina con spiegazione
Cockpit
123456
7
10LTbki6.book Seite 8 Freitag, 1. Juli 2005 9:07 09

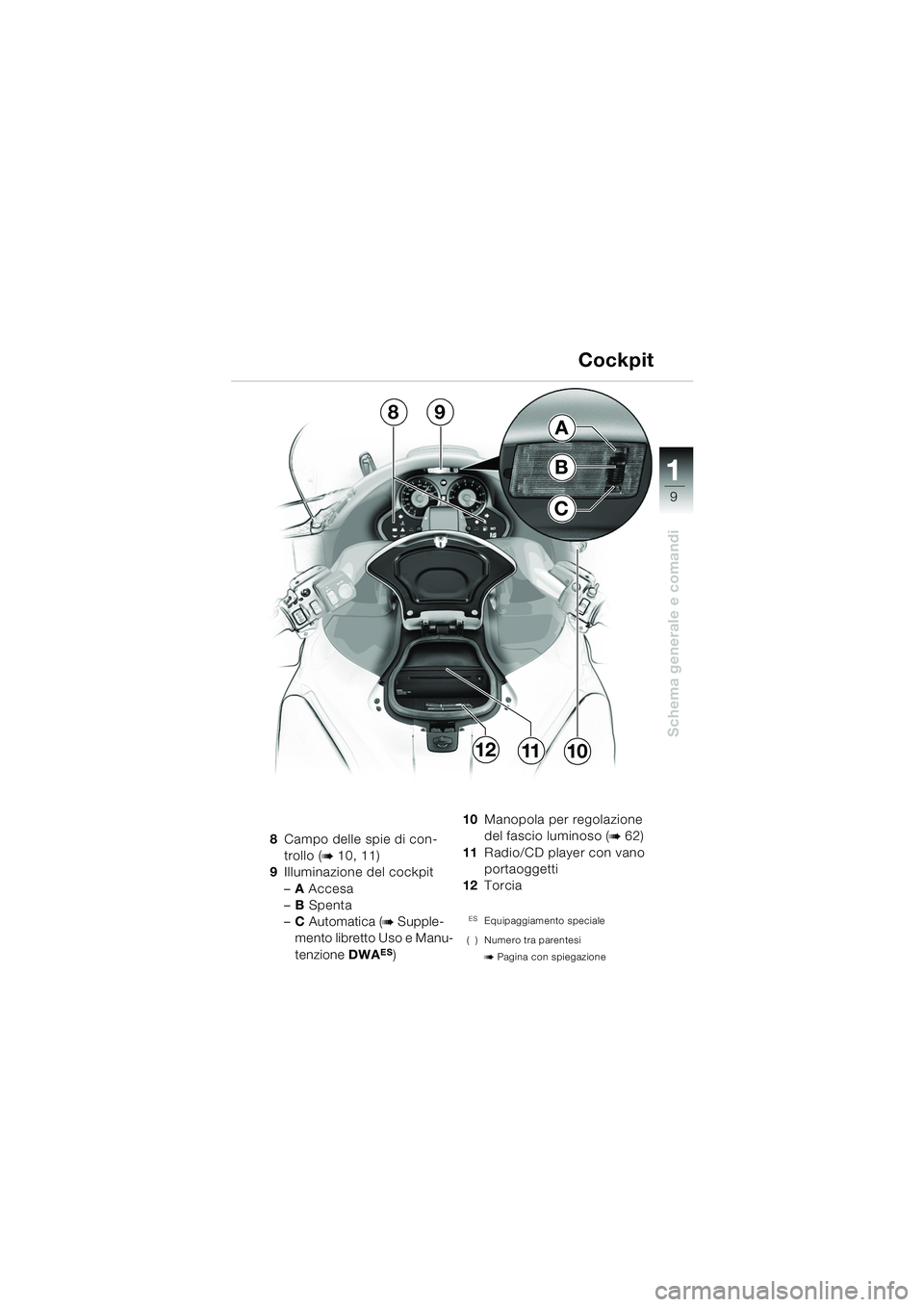

9
Schema generale e comandi
1
8Campo delle spie di con-
trollo (
b10, 11)
9 Illuminazione del cockpit
–A Accesa
– B Spenta
– C Automatica (
b Supple-
mento libretto Uso e Manu-
tenzione DWA
ES) 10
Manopola per regolazione
del fascio luminoso (
b62)
11 Radio/CD player con vano
portaoggetti
12 Torcia
ESEquipaggiamento speciale
( ) Numero tra parentesi
b Pagina con spiegazione
Cockpit
C
B
A89
111012
10LTbki6.book Seite 9 Freitag, 1. Juli 2005 9:07 09

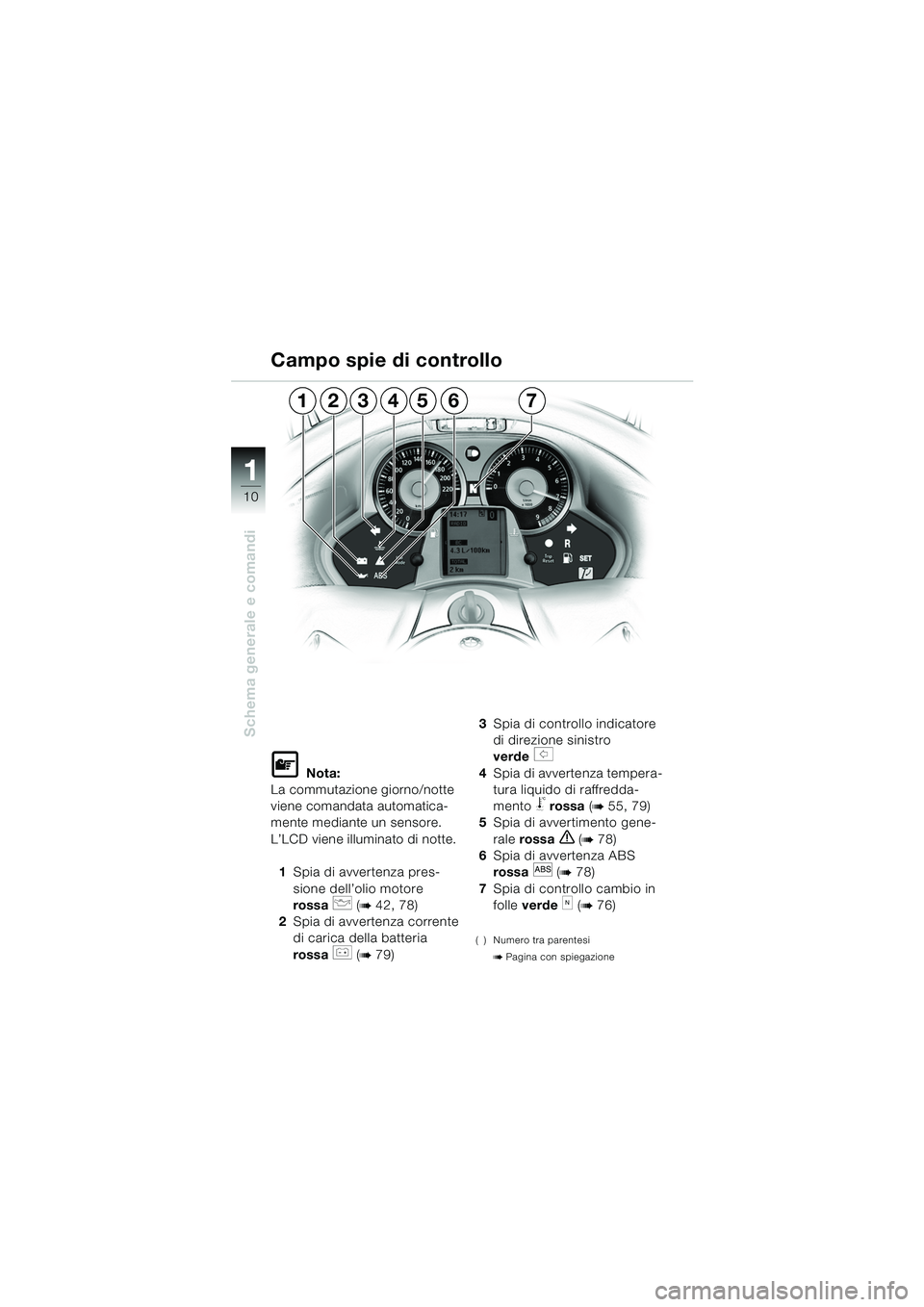

10
Schema generale e comandi
1
L Nota:
La commutazione giorno/notte
viene comandata automatica-
mente mediante un sensore.
L’LCD viene illuminato di notte.
1 Spia di avvertenza pres-
sione dell’olio motore
rossa
p (b42, 78)
2 Spia di avvertenza corrente
di carica della batteria
rossa
r (b79) 3
Spia di controllo indicatore
di direzione sinistro
verde
s
4 Spia di avvertenza tempera-
tura liquido di raffredda-
mento
j rossa (b55, 79)
5 Spia di avvertimento gene-
rale rossa
e (b78)
6 Spia di avvertenza ABS
rossa
l (b78)
7 Spia di controllo cambio in
folle verde
k (b76)
( ) Numero tra parentesi
b Pagina con spiegazione
Campo spie di controllo
5617324
10LTbki6.book Seite 10 Freitag, 1. Juli 2005 9:07 09

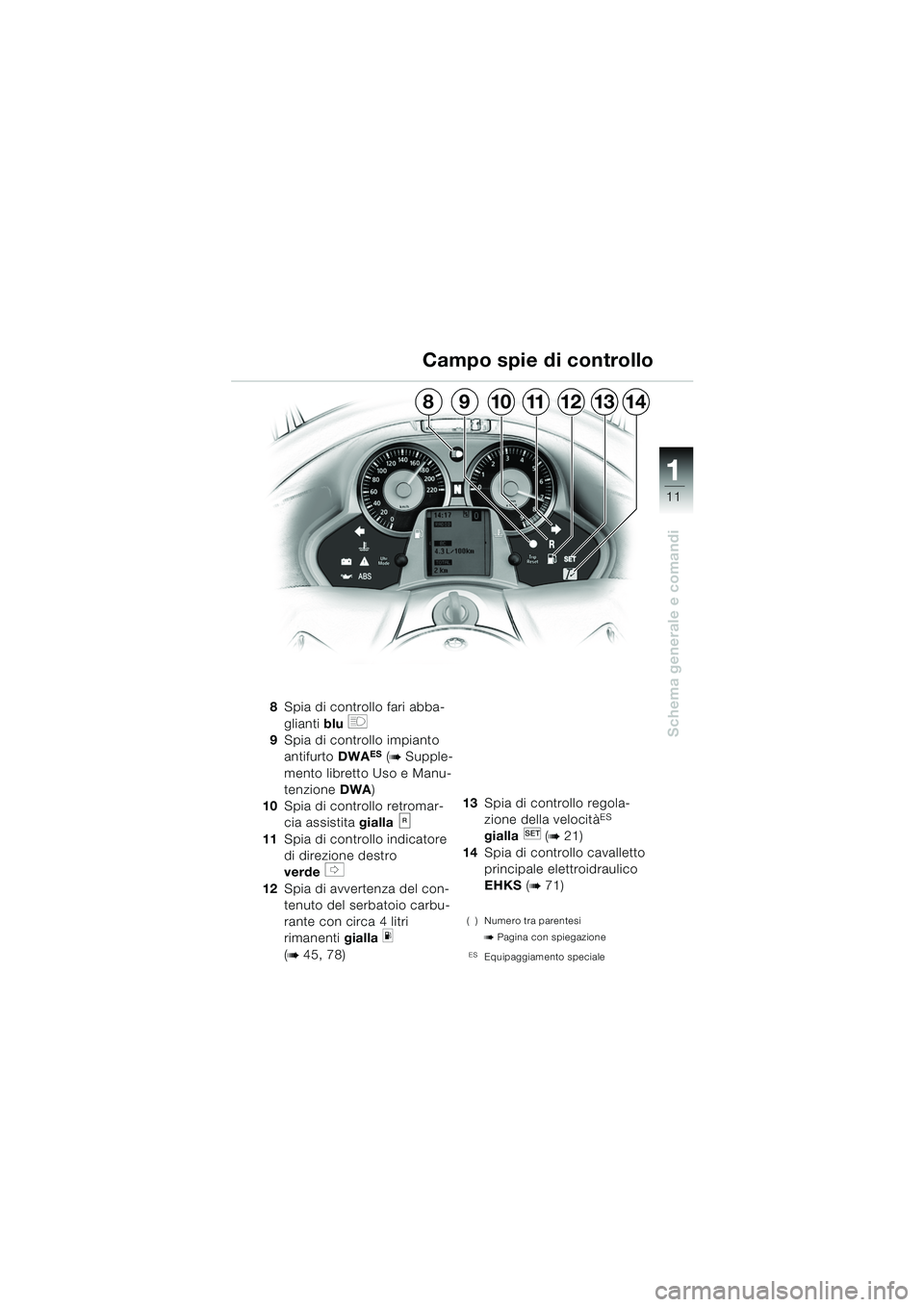

11
Schema generale e comandi
1
Campo spie di controllo
8Spia di controllo fari abba-
glianti blu
q
9 Spia di controllo impianto
antifurto DWA
ES (b Supple-
mento libretto Uso e Manu-
tenzione DWA)
10 Spia di controllo retromar-
cia assistita gialla
11 Spia di controllo indicatore
di direzione destro
verde
t
12 Spia di avvertenza del con-
tenuto del serbatoio carbu-
rante con circa 4 litri
rimanenti gialla
m
(
b45, 78) 13
Spia di controllo regola-
zione della velocità
ES
gialla (
b21)
14 Spia di controllo cavalletto
principale elettroidraulico
EHKS (
b71)
( ) Numero tra parentesi
b Pagina con spiegazione
ESEquipaggiamento speciale
121114131098
10LTbki6.book Seite 11 Freitag, 1. Juli 2005 9:07 09

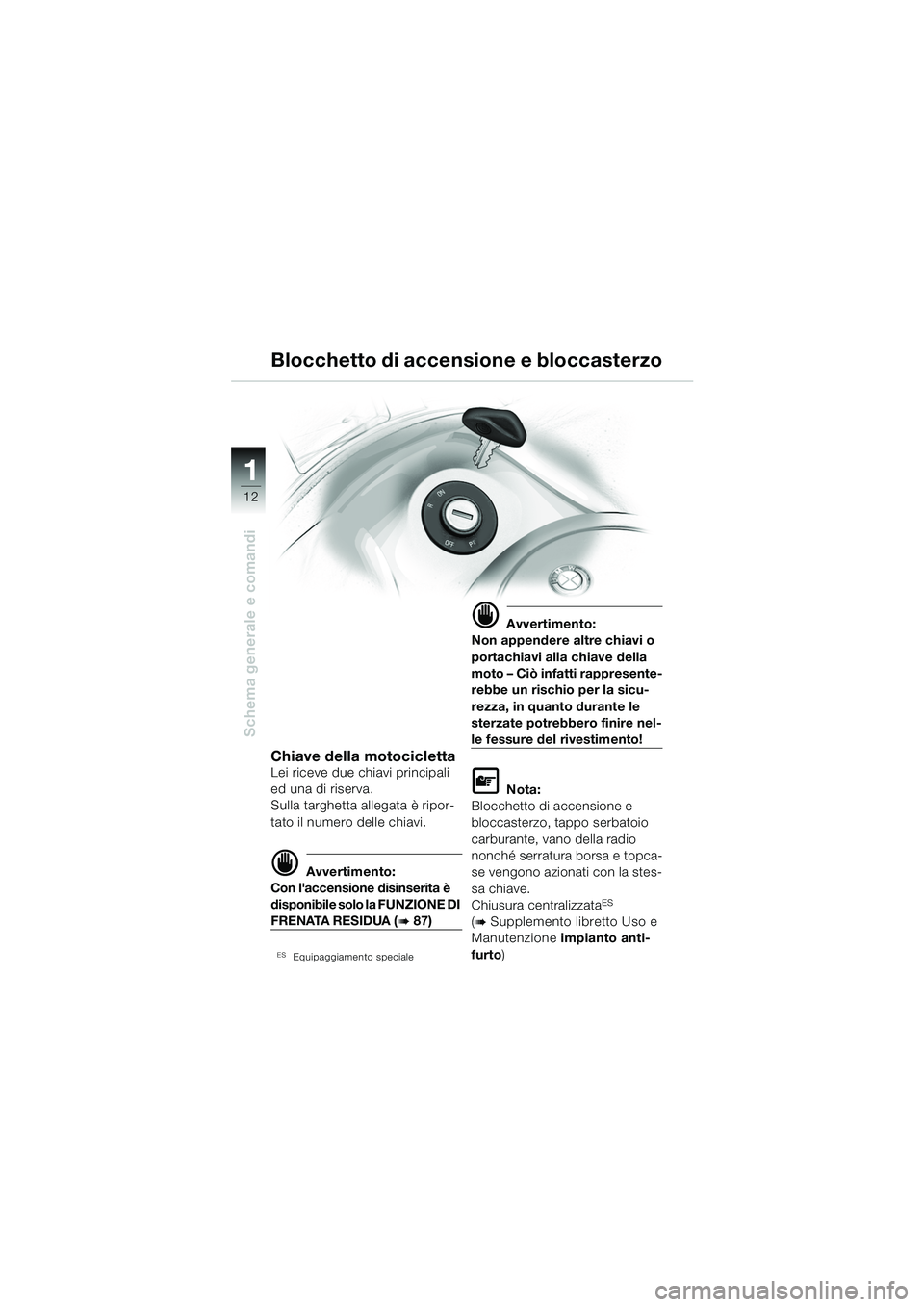

12
Schema generale e comandi
1
Chiave della motociclettaLei riceve due chiavi principali
ed una di riserva.
Sulla targhetta allegata è ripor-
tato il numero delle chiavi.
d Avvertimento:
Con l'accensione disinserita è
disponibile solo la FUNZIONE DI
FRENATA RESIDUA (b87)
ESEquipaggiamento speciale
d Avvertimento:
Non appendere altre chiavi o
portachiavi alla chiave della
moto – Ciò infatti rappresente-
rebbe un rischio per la sicu-
rezza, in quanto durante le
sterzate potrebbero finire nel-
le fessure del rivestimento!
L Nota:
Blocchetto di accensione e
bloccasterzo, tappo serbatoio
carburante, vano della radio
nonché serratura borsa e topca-
se vengono azionati con la stes-
sa chiave.
Chiusura centralizzata
ES
(
bSupplemento libretto Uso e
Manutenzione impianto anti-
furto )
Blocchetto di accensione e bloccasterzo
10LTbki6.book Seite 12 Freitag, 1. Juli 2005 9:07 09

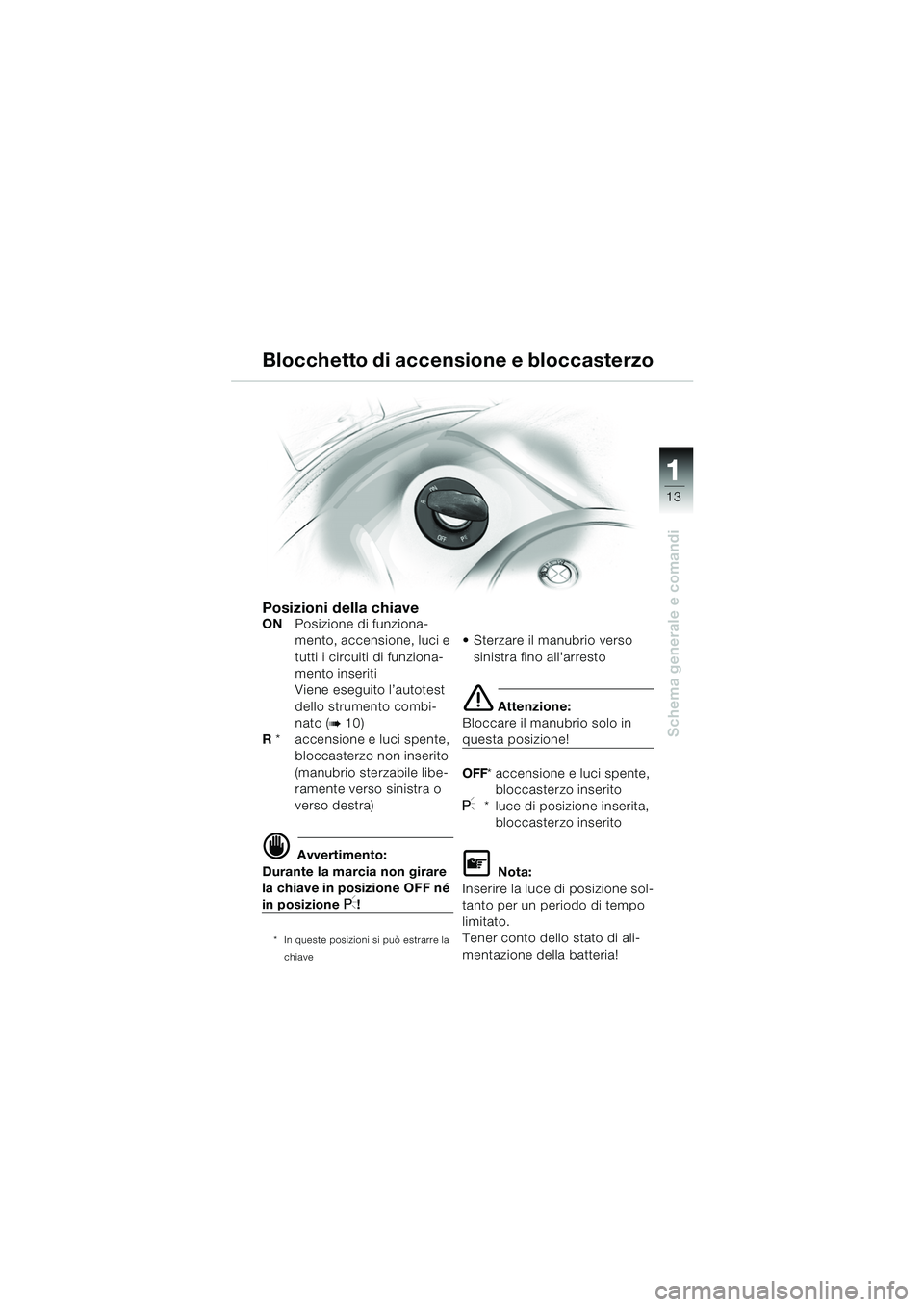

13
Schema generale e comandi
1
Posizioni della chiaveONPosizione di funziona-
mento, accensione, luci e
tutti i circuiti di funziona-
mento inseriti
Viene eseguito l’autotest
dello strumento combi-
nato (
b10)
R * accensione e luci spente,
bloccasterzo non inserito
(manubrio sterzabile libe-
ramente verso sinistra o
verso destra)
d Avvertimento:
Durante la marcia non girare
la chiave in posizione OFF né
in posizione I!
* In queste posizioni si può estrarre la
chiave
 Sterzare il manubrio verso sinistra fino all'arresto
e Attenzione:
Bloccare il manubrio solo in
questa posizione!
OFF * accensione e luci spente,
bloccasterzo inserito
I* luce di posizione inserita, bloccasterzo inserito
L Nota:
Inserire la luce di posizione sol-
tanto per un periodo di tempo
limitato.
Tener conto dello stato di ali-
mentazione della batteria!
Blocchetto di accensione e bloccasterzo
10LTbki6.book Seite 13 Freitag, 1. Juli 2005 9:07 09

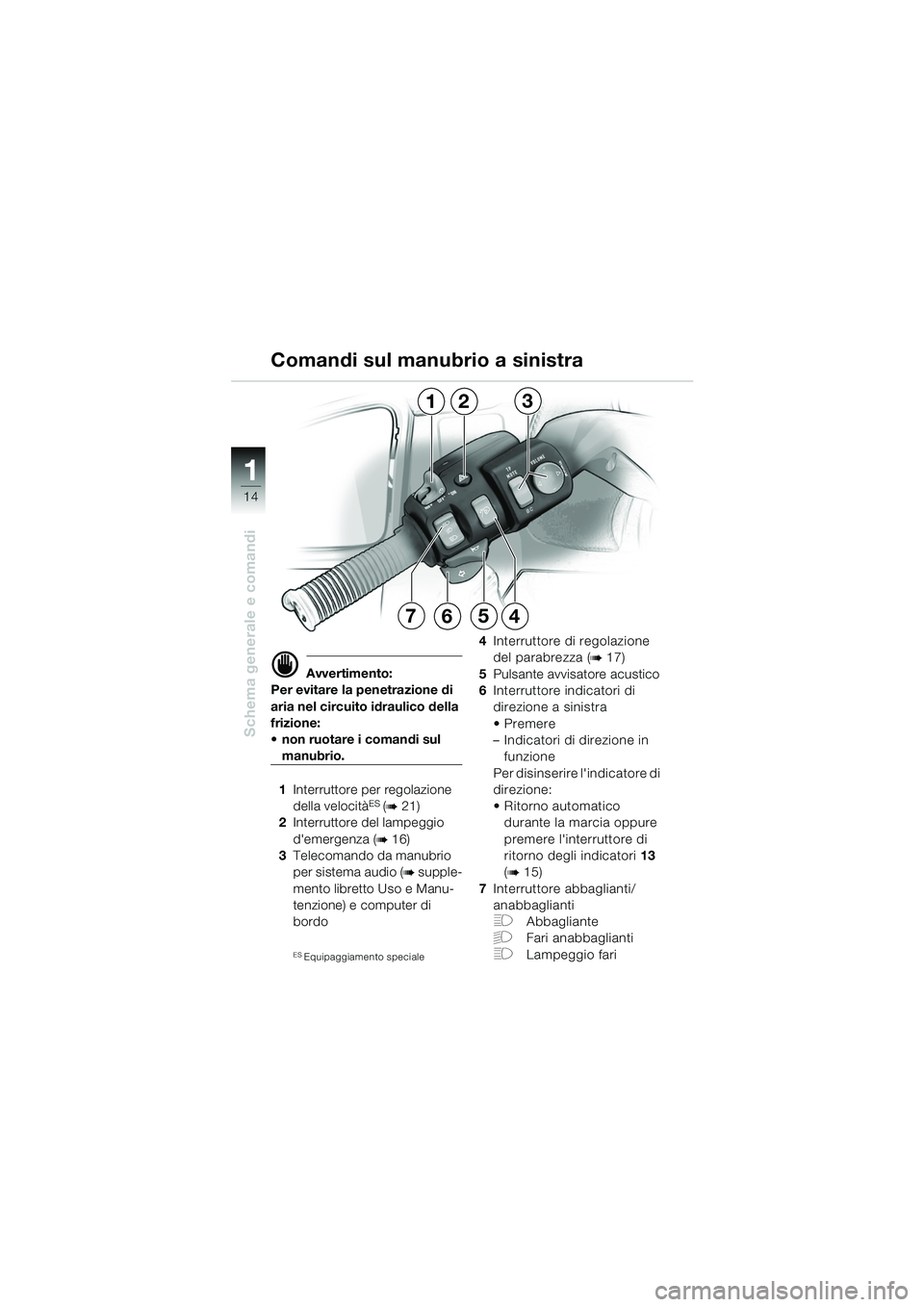

14
Schema generale e comandi
1
Comandi sul manubrio a sinistra
d Avvertimento:
Per evitare la penetrazione di
aria nel circuito idraulico della
frizione:
 non ruotare i comandi sul
manubrio.
1 Interruttore per regolazione
della velocità
ES (b21)
2 Interruttore del lampeggio
d'emergenza (
b16)
3 Telecomando da manubrio
per sistema audio (
b supple-
mento libretto Uso e Manu-
tenzione) e computer di
bordo
ESEquipaggiamento speciale
4 Interruttore di regolazione
del parabrezza (
b17)
5 Pulsante avvisatore acustico
6 Interruttore indicatori di
direzione a sinistra
 Premere
– Indicatori di direzione in
funzione
Per disinserire l'indicatore di
direzione:
 Ritorno automatico durante la marcia oppure
premere l'interruttore di
ritorno degli indicatori 13
(
b15)
7 Interruttore abbaglianti/
anabbaglianti
FAbbagliante
GFari anabbaglianti
FLampeggio fari
123
5467
