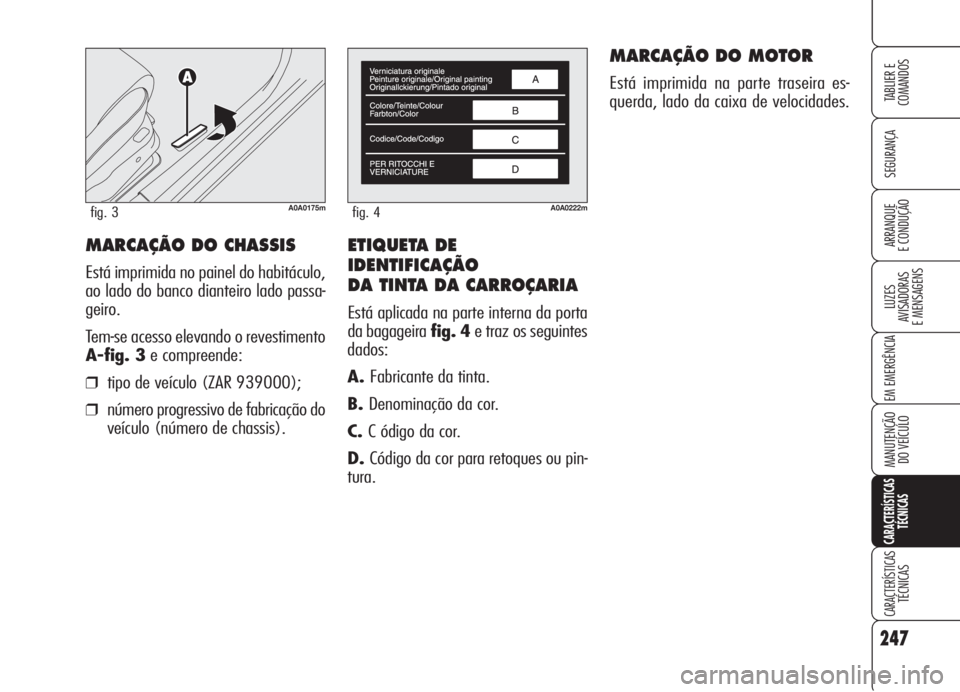

ETIQUETA DE
IDENTIFICAÇÃO
DA TINTA DA CARROÇARIA
Está aplicada na parte interna da porta
da bagageira fig. 4e traz os seguintes
dados:
A.Fabricante da tinta.
B.Denominação da cor.
C.C ódigo da cor.
D.Código da cor para retoques ou pin-
tura.
MARCAÇÃO DO MOTOR
Está imprimida na parte traseira es-
querda, lado da caixa de velocidades.
MARCAÇÃO DO CHASSIS
Está imprimida no painel do habitáculo,
ao lado do banco dianteiro lado passa-
geiro.
Tem-se acesso elevando o revestimento
A-fig. 3e compreende:
❒tipo de veículo (ZAR 939000);
❒número progressivo de fabricação do
veículo (número de chassis).
247
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
CARACTERÍSTICASTÉCNICAS
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0A0222mfig. 4A0A0175mfig. 3

248
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

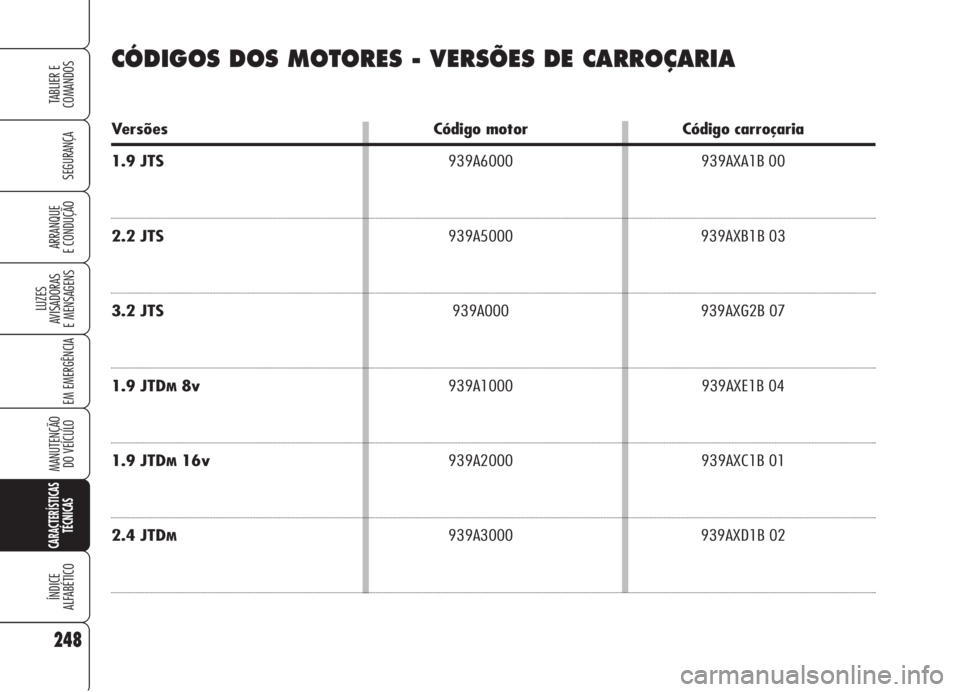

CÓDIGOS DOS MOTORES - VERSÕES DE CARROÇARIA
Versões Código motor Código carroçaria
1.9 JTS939A6000 939AXA1B 00
2.2 JTS939A5000 939AXB1B 03
3.2 JTS 939A000 939AXG2B 07
1.9 JTDM8v939A1000 939AXE1B 04
1.9 JTDM16v939A2000 939AXC1B 01
2.4 JTDM939A3000 939AXD1B 02

249
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
CARACTERÍSTICASTÉCNICAS
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

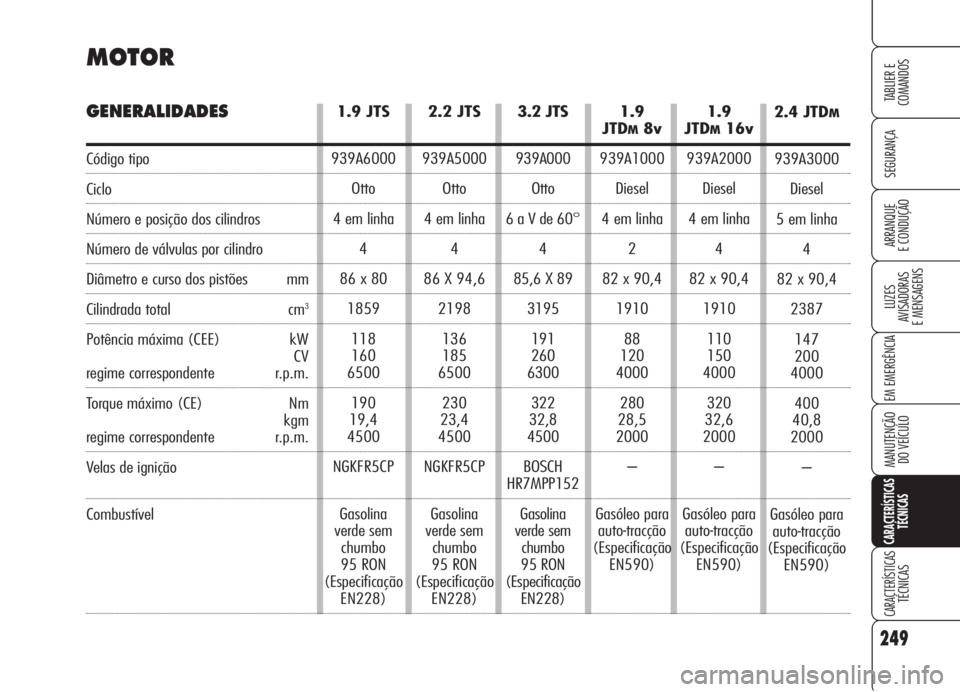

MOTOR
GENERALIDADES
Código tipo
Ciclo
Número e posição dos cilindros
Número de válvulas por cilindro
Diâmetro e curso dos pistões mm
Cilindrada total cm3
Potência máxima (CEE) kW
CV
regime correspondente r.p.m.
Torque máximo (CE) Nm
kgm
regime correspondente r.p.m.
Velas de ignição
Combustível
1.9 JTS
939A6000
Otto
4 em linha
4
86 x 80
1859
118
160
6500
190
19,4
4500
NGKFR5CP
Gasolina
verde sem
chumbo
95 RON
(Especificação
EN228)2.2 JTS
939A5000
Otto
4 em linha
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Gasolina
verde sem
chumbo
95 RON
(Especificação
EN228)3.2 JTS
939A000
Otto
6 a V de 60°
4
85,6 X 89
3195
191
260
6300
322
32,8
4500
BOSCH
HR7MPP152
Gasolina
verde sem
chumbo
95 RON
(Especificação
EN228)1.9
JTD
M8v
939A1000
Diesel
4 em linha
2
82 x 90,4
1910
88
120
4000
280
28,5
2000
–
Gasóleo para
auto-tracção
(Especificação
EN590)1.9
JTDM16v
939A2000
Diesel
4 em linha
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
Gasóleo para
auto-tracção
(Especificação
EN590)2.4 JTD
M
939A3000
Diesel
5 em linha
4
82 x 90,4
2387
147
200
4000
400
40,8
2000
–
Gasóleo para
auto-tracção
(Especificação
EN590)

250
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

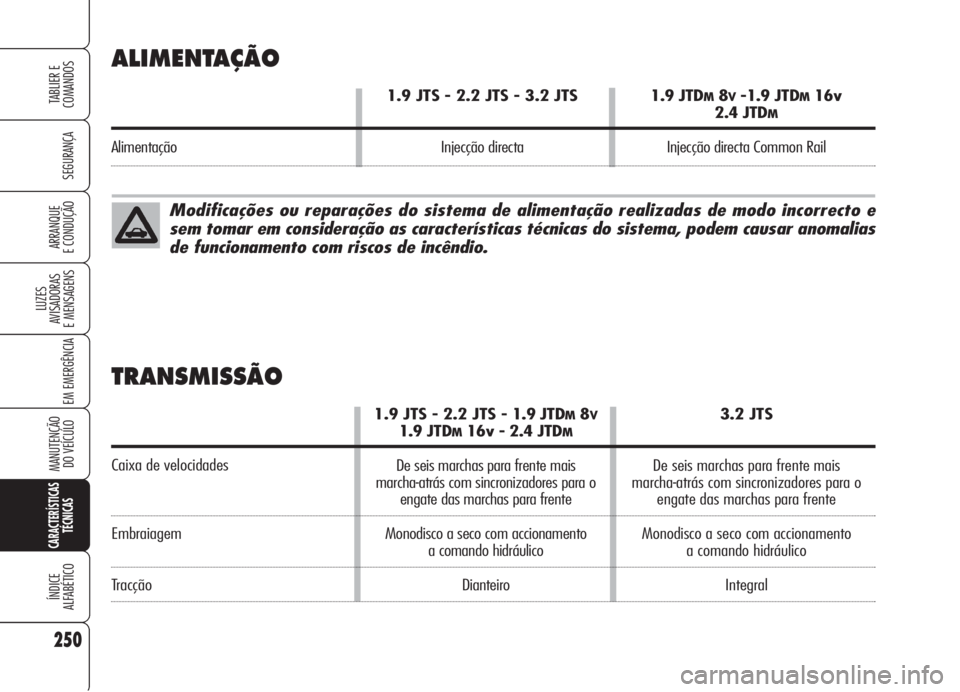

ALIMENTAÇÃO
1.9 JTS - 2.2 JTS - 3.2 JTS1.9 JTDM8V-1.9 JTDM16v
2.4 JTDM
Alimentação Injecção directa Injecção directa Common Rail
Modificações ou reparações do sistema de alimentação realizadas de modo incorrecto e
sem tomar em consideração as características técnicas do sistema, podem causar anomalias
de funcionamento com riscos de incêndio.
TRANSMISSÃO
Caixa de velocidades
Embraiagem
Tracção1.9 JTS - 2.2 JTS - 1.9 JTD
M8V
1.9 JTDM16v - 2.4 JTDM
De seis marchas para frente mais
marcha-atrás com sincronizadores para o
engate das marchas para frente
Monodisco a seco com accionamento
a comando hidráulico
Dianteiro3.2 JTS
De seis marchas para frente mais
marcha-atrás com sincronizadores para o
engate das marchas para frente
Monodisco a seco com accionamento
a comando hidráulico
Integral

251
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
CARACTERÍSTICASTÉCNICAS
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
1.9 JTS - 2.2 JTS - 1.9 JTDM8v 3.2 JTS - 2.4 JTDM
1.9 JTDM16v

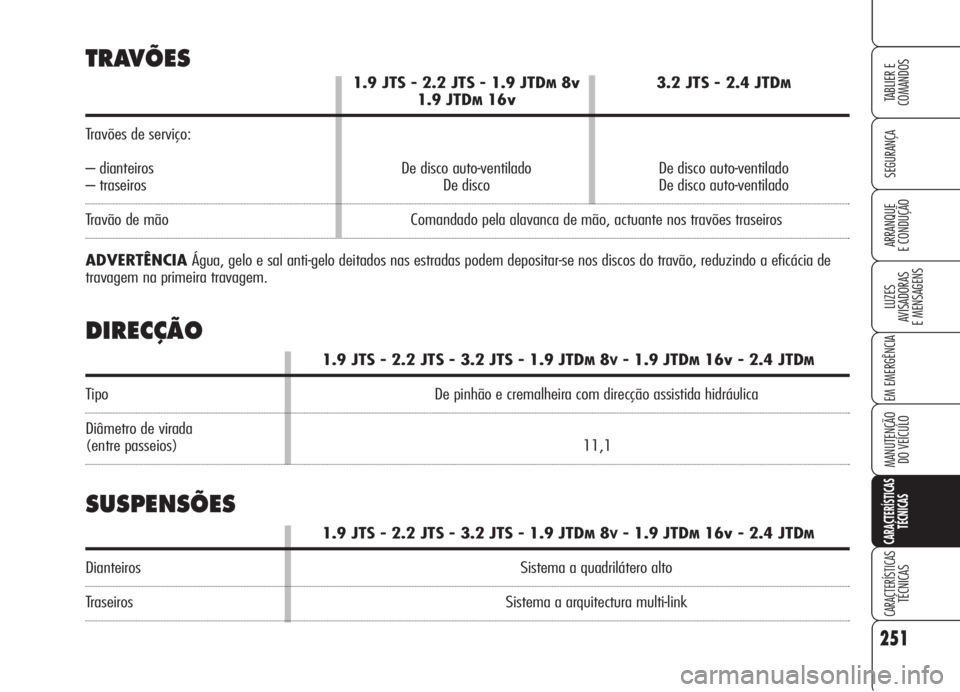

Travões de serviço:
– dianteiros De disco auto-ventilado De disco auto-ventilado
– traseiros De disco De disco auto-ventilado
Travão de mão Comandado pela alavanca de mão, actuante nos travões traseiros
ADVERTÊNCIA Água, gelo e sal anti-gelo deitados nas estradas podem depositar-se nos discos do travão, reduzindo a eficácia de
travagem na primeira travagem.
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Tipo De pinhão e cremalheira com direcção assistida hidráulica
Diâmetro de virada
(entre passeios) 11,1
TRAVÕES
DIRECÇÃO
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Dianteiros Sistema a quadrilátero alto
Traseiros Sistema a arquitectura multi-link
SUSPENSÕES

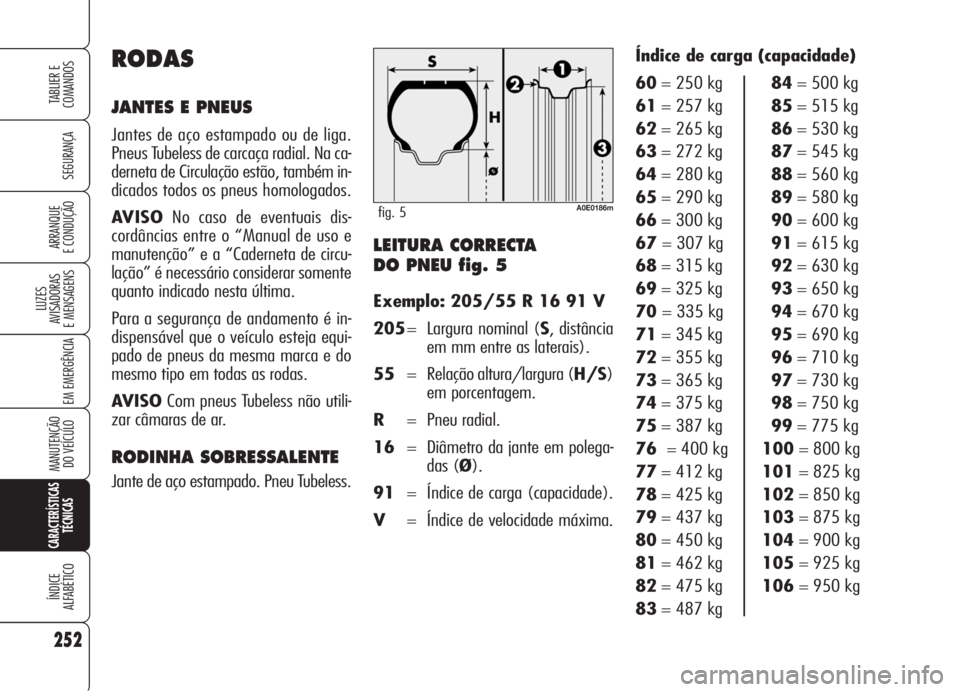

LEITURA CORRECTA
DO PNEU fig. 5
Exemplo: 205/55 R 16 91 V
205= Largura nominal (S, distância
em mm entre as laterais).
55= Relação altura/largura (H/S)
em porcentagem.
R= Pneu radial.
16= Diâmetro da jante em polega-
das (Ø).
91= Índice de carga (capacidade).
V= Índice de velocidade máxima.Índice de carga (capacidade)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg
103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kg
RODAS
JANTES E PNEUS
Jantes de aço estampado ou de liga.
Pneus Tubeless de carcaça radial. Na ca-
derneta de Circulação estão, também in-
dicados todos os pneus homologados.
AVISONo caso de eventuais dis-
cordâncias entre o “Manual de uso e
manutenção” e a “Caderneta de circu-
lação” é necessário considerar somente
quanto indicado nesta última.
Para a segurança de andamento é in-
dispensável que o veículo esteja equi-
pado de pneus da mesma marca e do
mesmo tipo em todas as rodas.
AV I S OCom pneus Tubeless não utili-
zar câmaras de ar.
RODINHA SOBRESSALENTE
Jante de aço estampado. Pneu Tubeless.
252
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0186mfig. 5

LEITURA CORRECTA
DA JANTE
Exemplo: 7 J x 16 H2 ET 43
7= largura da jante em polegadas
1.
J= perfil do balcão (ressalto late-
ral onde deve apoiar o talão do
pneu)2.
16= diâmetro de montagem em po-
legadas (corresponde com
aquele do pneu que deve ser
montado) (3=Ø).H2= forma e número dos “hump ”
(relevo circunferencial, que se-
gura na sede o talão do pneu
Tubeless na jante).
43= cambagem da roda (distância
entre o plano de apoio do dis-
co/jante e distância da jante da
roda). Índice de velocidade máxima
Q= até 160 km/h.
R= até 170 km/h.
S= até 180 km/h.
T= até 190 km/h.
U= até 200 km/h.
H= até 210 km/h.
V= até 240 km/h.
W= até 270 km/h.
Y= até 300 km/h.
Índice de velocidade máxima
para os pneus da neve
Q M + S= até 160 km/h.
T M + S= até 190 km/h.
H M + S= até 210 km/h.
253
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
CARACTERÍSTICASTÉCNICAS
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

254
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
jante
pneu
jante
pneu
jante
pneu
jante
pneu
jante
pneu
jante
pneu
AVISOSão recomendados pneus invernais com índice de velocidade H.
Nos pneus do tipo 225/50 R17” é possível utilizar somente correntes para neve do tipo
“aranha”.
Nos pneus do tipo 235/45 R18" não podem ser utilizadas as correntes para neve por in-
terferência com o montante da suspensão dianteira.
4,00B x17"
T125/80 R17

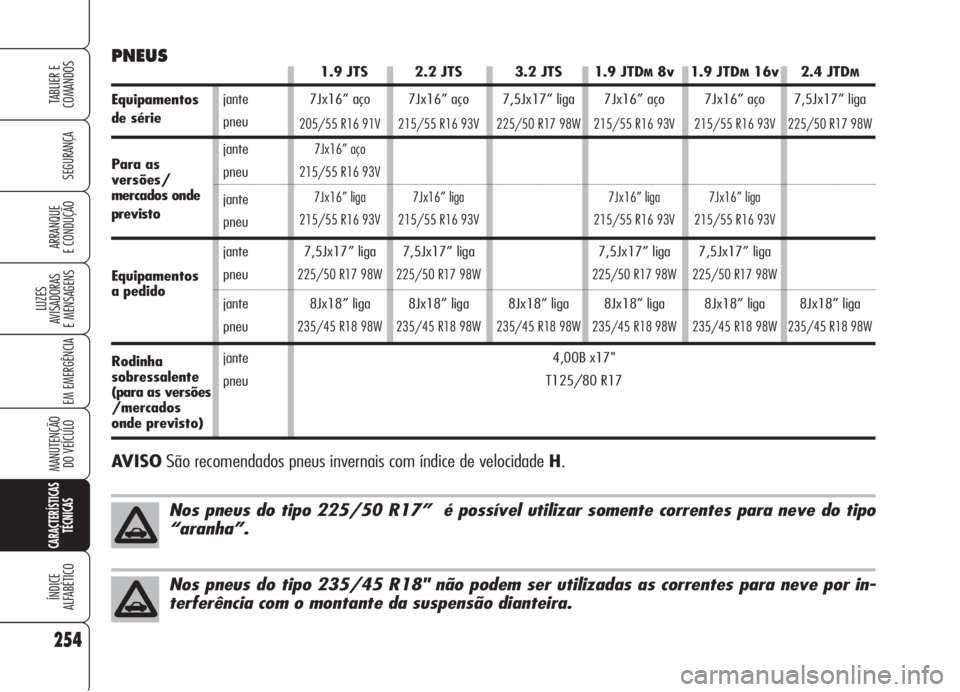

PNEUS
Equipamentos
de série
Para as
versões/
mercados onde
previsto
Equipamentos
a pedido
Rodinha
sobressalente
(para as versões
/mercados
onde previsto) 2.4 JTD
M
7,5Jx17” liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
1.9 JTDM16v
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
1.9 JTDM8v
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
3.2 JTS
7,5Jx17” liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
1.9 JTS
7Jx16” aço
205/55 R16 91V
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
2.2 JTS
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
