2005 Alfa Romeo 159 Manual de Uso e Manutenção (in Portuguese)

199
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO Indicadores de direcção/
Luzes de mínimos/
Luzes de stop
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒abrir a bagageira;
❒desparafuse o parafuso A-fig. 37
e remover a tampa de protecção B;
❒extrair o grupo porta-lâmpadas C-
fig. 38agindo nas linguetas de re-
tençãoD.
A0E0170mfig. 37
Luzes de mínimos na
portinhola da bagageira
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒abrir a bagageira;
❒rodar o dispositivoA-fig. 33 de
modo a abrir a portinhola B;
❒abaixe a portinhola e extrair o gru-
po porta-lâmpadas agindo nas lin-
guetas de retenção C-fig. 34;
A0E0229mfig. 36
❒remover e substituir a lâmpada in-
teressada empurrando-a ligeiramen-
te e rodando-a em sentido anti-ho-
ráriofig. 36:
D: lâmpada da luz de mínimos no fa-
rol esquerdo/direito
❒introduzir o grupo porta-lâmpadas fi-
xando-o correctamente na posição
mediante as linguetas de retenção
C-fig. 34;
❒feche a portinholaB-fig. 33.
A0E0040mfig. 38

Luzes de paragem
suplementar (3° stop)
Para a substituição das lâmpadas das lu-
zes 3° stop dirija-se aos Serviços Auto-

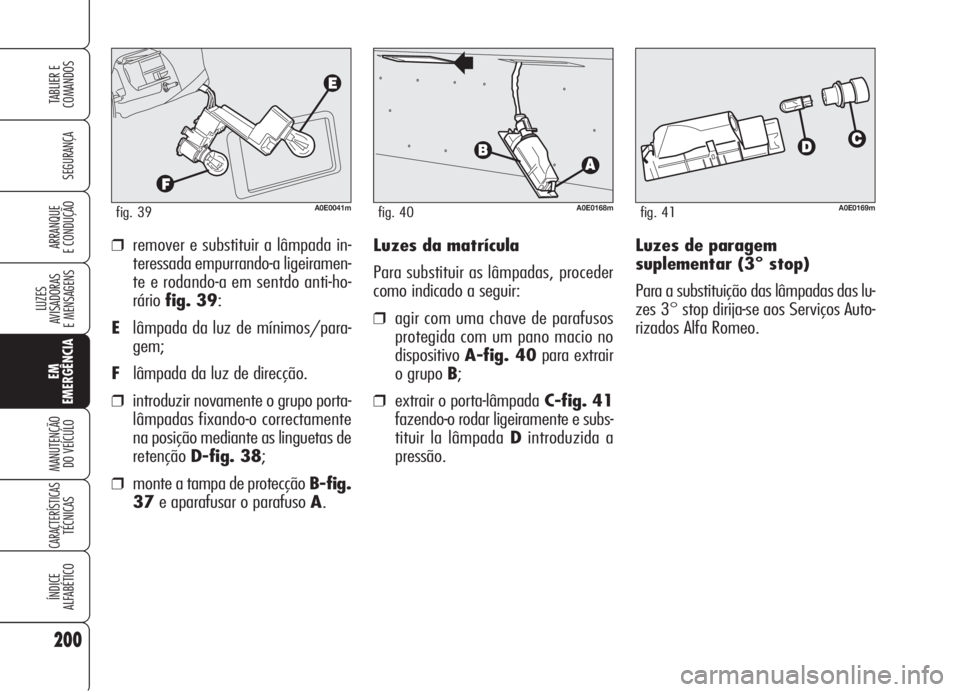

rizados Alfa Romeo. ❒remover e substituir a lâmpada in-
teressada empurrando-a ligeiramen-
te e rodando-a em sentdo anti-ho-
ráriofig. 39:
Elâmpada da luz de mínimos/para-
gem;
Flâmpada da luz de direcção.
❒introduzir novamente o grupo porta-
lâmpadas fixando-o correctamente
na posição mediante as linguetas de
retençãoD-fig. 38;
❒monte a tampa de protecção B-fig.
37e aparafusar o parafuso A.Luzes da matrícula
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒agir com uma chave de parafusos
protegida com um pano macio no
dispositivoA-fig. 40para extrair
o grupo B;
❒extrair o porta-lâmpadaC-fig. 41
fazendo-o rodar ligeiramente e subs-
tituir la lâmpada Dintroduzida a
pressão.
200
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0041mfig. 39A0E0168mfig. 40A0E0169mfig. 41

201
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

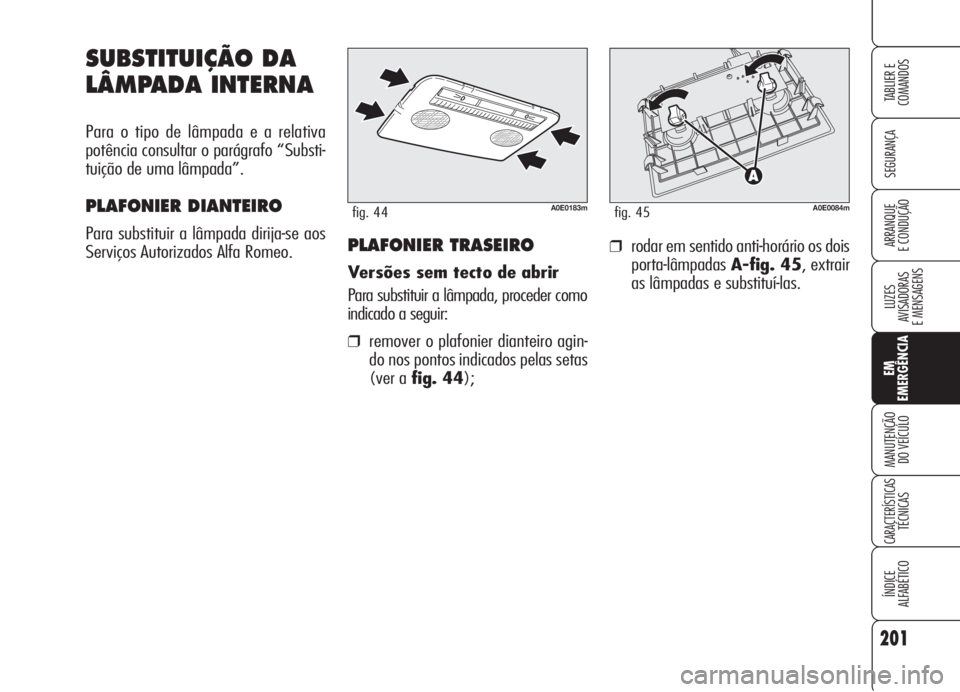

SUBSTITUIÇÃO DA
LÂMPADA INTERNA
Para o tipo de lâmpada e a relativa
potência consultar o parágrafo “Substi-
tuição de uma lâmpada”.
PLAFONIER DIANTEIRO
Para substituir a lâmpada dirija-se aos
Serviços Autorizados Alfa Romeo.❒rodar em sentido anti-horário os dois
porta-lâmpadas A-fig. 45, extrair
as lâmpadas e substituí-las.PLAFONIER TRASEIRO
Versões sem tecto de abrir
Para substituir a lâmpada, proceder como
indicado a seguir:
❒remover o plafonier dianteiro agin-
do nos pontos indicados pelas setas
(ver a fig. 44);
A0E0183mfig. 44A0E0084mfig. 45

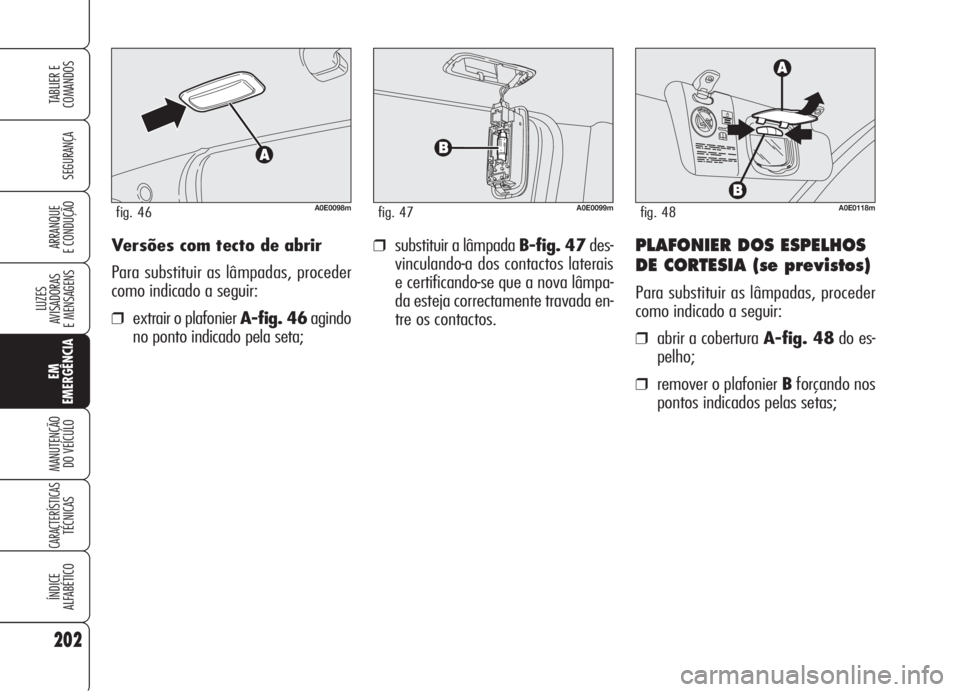

Versões com tecto de abrir
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒extrair o plafonier A-fig. 46agindo
no ponto indicado pela seta;
❒substituir a lâmpada B-fig. 47des-
vinculando-a dos contactos laterais
e certificando-se que a nova lâmpa-
da esteja correctamente travada en-
tre os contactos.
202
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0098mfig. 46A0E0099mfig. 47
PLAFONIER DOS ESPELHOS
DE CORTESIA (se previstos)
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒abrir a cobertura A-fig. 48do es-
pelho;
❒remover o plafonier Bforçando nos
pontos indicados pelas setas;
A0E0118mfig. 48

203
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO ❒feche a protecção B-fig. 51no pla-
fonierA-fig. 50;
❒monte o plafonier introduzindo-o na
sua correcta posição primeiro de um
lado e depois premendo no outro la-
do até a ouvir o clique de bloqueio.

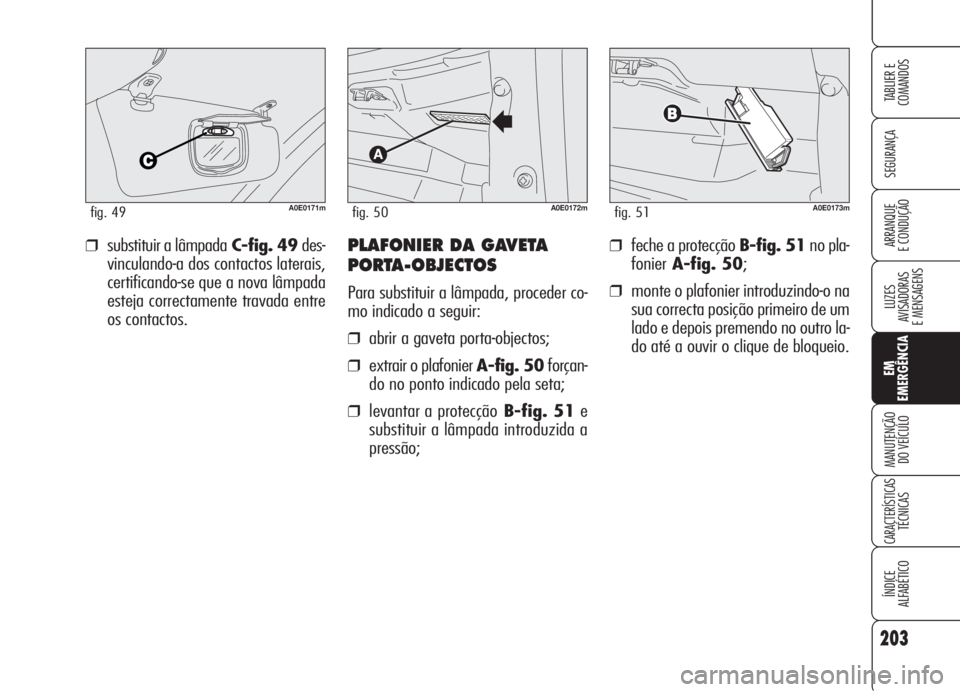

PLAFONIER DA GAVETA
PORTA-OBJECTOS
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a gaveta porta-objectos;
❒extrair o plafonier A-fig. 50forçan-
do no ponto indicado pela seta;
❒levantar a protecçãoB-fig. 51e
substituir a lâmpada introduzida a
pressão;
A0E0172mfig. 50A0E0173mfig. 51
❒substituir a lâmpadaC-fig. 49des-
vinculando-a dos contactos laterais,
certificando-se que a nova lâmpada
esteja correctamente travada entre
os contactos.
A0E0171mfig. 49

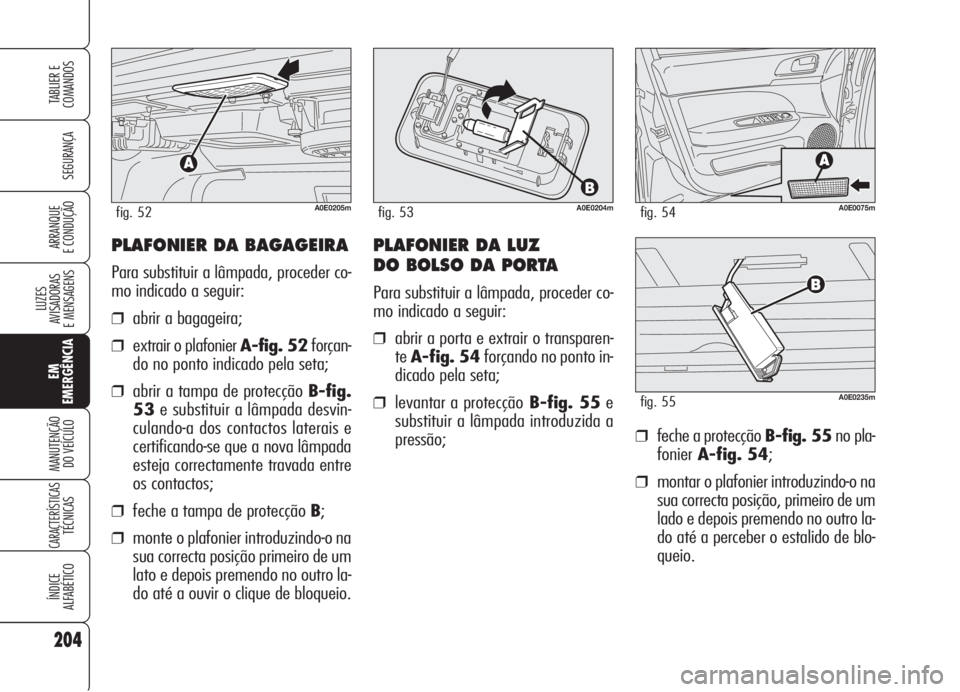

PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a bagageira;
❒extrair o plafonier A-fig. 52forçan-
do no ponto indicado pela seta;
❒abrir a tampa de protecção B-fig.
53e substituir a lâmpada desvin-
culando-a dos contactos laterais e
certificando-se que a nova lâmpada
esteja correctamente travada entre
os contactos;
❒feche a tampa de protecção B;
❒monte o plafonier introduzindo-o na
sua correcta posição primeiro de um
lato e depois premendo no outro la-
do até a ouvir o clique de bloqueio.
❒feche a protecção B-fig. 55no pla-
fonierA-fig. 54;
❒montar o plafonier introduzindo-o na
sua correcta posição, primeiro de um
lado e depois premendo no outro la-
do até a perceber o estalido de blo-
queio.
204
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0205mfig. 52A0E0075mfig. 54A0E0204mfig. 53
PLAFONIER DA LUZ
DO BOLSO DA PORTA
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a porta e extrair o transparen-
teA-fig. 54forçando no ponto in-
dicado pela seta;
❒levantar a protecçãoB-fig. 55e
substituir a lâmpada introduzida a
pressão;A0E0235mfig. 55

205
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
SUBSTITUIÇÃO DOS
FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctri-
co intervindo em caso de avaria ou in-
tervenção imprópria no sistema.
Quando um dispositivo não funciona, é
necessário verificar a eficiência do rela-
tivo fusível de protecção: o elemento
condutor não deve ser interrompido. Em
caso contrário é necessário substituir o
fusível queimado com um outro que ten-
ha a mesma amperagem (mesma cor).
A:fusível íntegro
B:fusível com elemento condutor inte-
rrompido.
Para substituir um fusível utilizar a pinça
Cfixada na unidade no tablier porta-ins-
trumentos.
A0E0119mfig. 56
Nunca substitua um fu-
sível avariado com fios
metálicos ou outro ma-
terial de recuperação.
Não substituir em nen-
hum caso um fusível
com um outro que tenha uma
amperagem superior; perigo
de incêndio.
AVISO
Se, um fusível geral de
protecção (MEGA-FU-
SE, MAXI-FUSE) intervém, di-
rija-se aos Serviços Autoriza-
dos Alfa Romeo. Antes de
substituir um fusível, certifi-
que-se de ter removido a cha-
ve do dispositivo de arranque
e de ter desligado e/ou de-
sactivado todos os acessórios.
AVISO
No caso em que o fusí-
vel ainda se interrom-
pesse, dirija-se aos Serviços
Autorizados Alfa Romeo.
AVISO

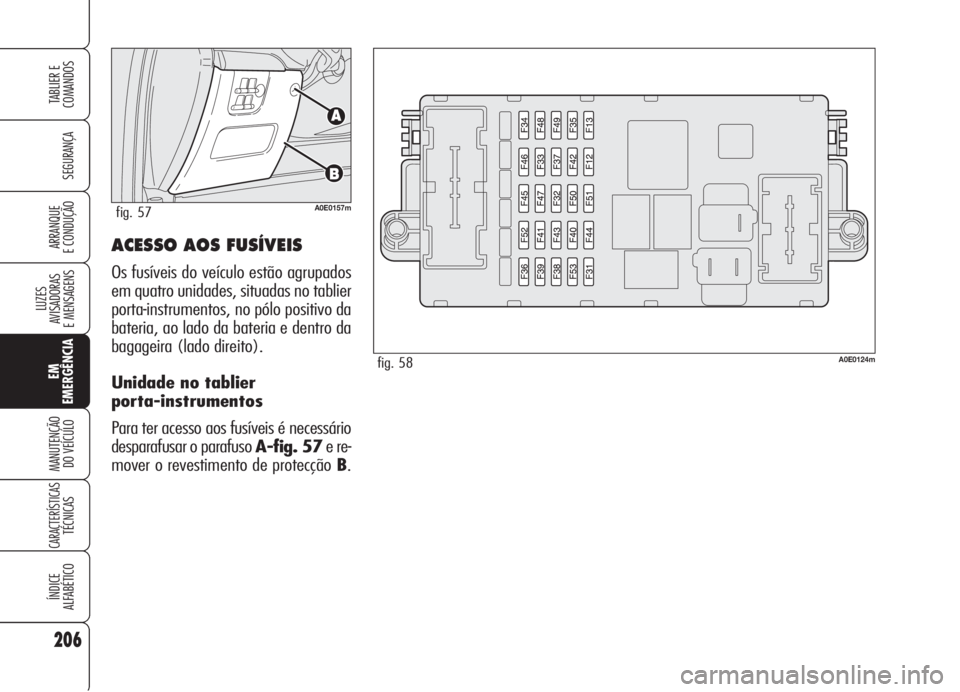

ACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados
em quatro unidades, situadas no tablier
porta-instrumentos, no pólo positivo da
bateria, ao lado da bateria e dentro da
bagageira (lado direito).
Unidade no tablier
porta-instrumentos
Para ter acesso aos fusíveis é necessário
desparafusar o parafuso A-fig. 57e re-
mover o revestimento de protecção B.
206
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0157mfig. 57
A0E0124mfig. 58
