CONOSCENZA DELLA VETTURA63

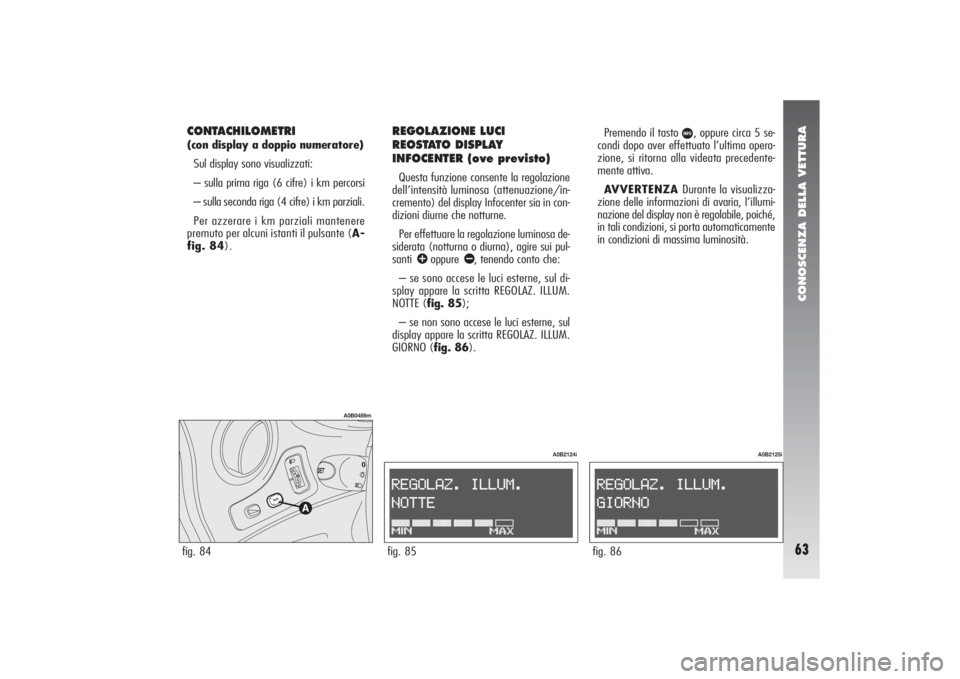

CONTACHILOMETRI (con display a doppio numeratore)
Sul display sono visualizzati:
– sulla prima riga (6 cifre) i km percorsi
– sulla seconda riga (4 cifre) i km parziali.
Per azzerare i km parziali mantenere
premuto per alcuni istanti il pulsante (A-
fig. 84).fig. 84
A0B0489m
REGOLAZIONE LUCI
REOSTATO DISPLAY
INFOCENTER (ove previsto)Questa funzione consente la regolazione
dell’intensità luminosa (attenuazione/in-
cremento) del display Infocenter sia in con-
dizioni diurne che notturne.
Per effettuare la regolazione luminosa de-
siderata (notturna o diurna), agire sui pul-
santi
â
oppure
ã
, tenendo conto che:
– se sono accese le luci esterne, sul di-
splay appare la scritta REGOLAZ. ILLUM.
NOTTE (fig. 85);
– se non sono accese le luci esterne, sul
display appare la scritta REGOLAZ. ILLUM.
GIORNO (fig. 86).Premendo il tasto
â
, oppure circa 5 se-
condi dopo aver effettuato l’ultima opera-
zione, si ritorna alla videata precedente-
mente attiva.
AVVERTENZA Durante la visualizza-
zione delle informazioni di avaria, l’illumi-
nazione del display non è regolabile, poiché,
in tali condizioni, si porta automaticamente
in condizioni di massima luminosità.
fig. 85
A0B2124i
fig. 86
A0B2125i

CONOSCENZA DELLA VETTURA64

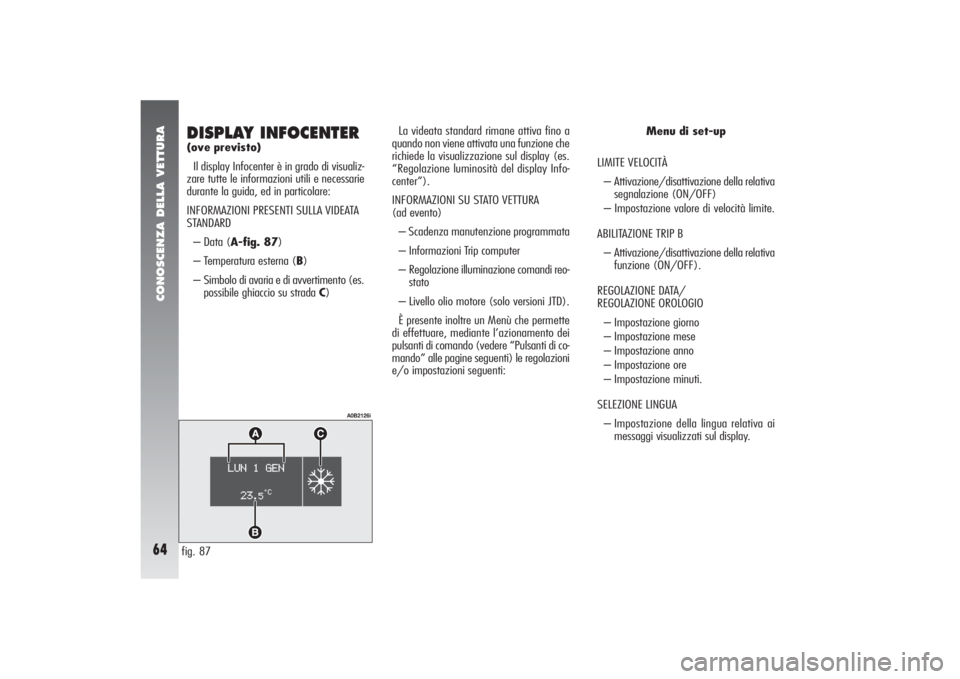

DISPLAY INFOCENTER(ove previsto)
Il display Infocenter è in grado di visualiz-
zare tutte le informazioni utili e necessarie
durante la guida, ed in particolare:
INFORMAZIONI PRESENTI SULLA VIDEATA
STANDARD
– Data (A-fig. 87)
– Temperatura esterna (B)
– Simbolo di avaria e di avvertimento (es.
possibile ghiaccio su strada C)La videata standard rimane attiva fino a
quando non viene attivata una funzione che
richiede la visualizzazione sul display (es.
“Regolazione luminosità del display Info-
center”).
INFORMAZIONI SU STATO VETTURA
(ad evento)
– Scadenza manutenzione programmata
– Informazioni Trip computer
– Regolazione illuminazione comandi reo-
stato
– Livello olio motore (solo versioni JTD).
È presente inoltre un Menù che permette
di effettuare, mediante l’azionamento dei
pulsanti di comando (vedere “Pulsanti di co-
mando” alle pagine seguenti) le regolazioni
e/o impostazioni seguenti:Menu di set-up
LIMITE VELOCITÀ
– Attivazione/disattivazione della relativa
segnalazione (ON/OFF)
– Impostazione valore di velocità limite.
ABILITAZIONE TRIP B
– Attivazione/disattivazione della relativa
funzione (ON/OFF).
REGOLAZIONE DATA/
REGOLAZIONE OROLOGIO
– Impostazione giorno
– Impostazione mese
– Impostazione anno
– Impostazione ore
– Impostazione minuti.
SELEZIONE LINGUA
– Impostazione della lingua relativa ai
messaggi visualizzati sul display.fig. 87
A0B2126i

CONOSCENZA DELLA VETTURA65
MANUTENZIONE PROGRAMMATA
– Visualizzazione della scadenza del pros-
simo tagliando, strettamente legata al
Piano di Manutenzione Programmata.
REGOLAZIONE CONTRASTO DISPLAY
– Regolazione (attenuazione/incremento)
del contrasto della grafica del display
Infocenter. SELEZIONE UNITÀ DI MISURA
– Selezione delle seguenti unità di misura:
km. oppure mi (miglia), °C oppure °F,
l/100 km oppure km/l.
REGOLAZIONE VOLUME
DEL SEGNALATORE ACUSTICO
AVARIE/AVVERTIMENTI
– Regolazione del volume delle segnala-
zioni acustiche relative alle anoma-
lie/avvertimenti.
LIMITE VELOCITÀ
PNEUMATICI “INVERNALI”
– Attivazione/disattivazione della relativa
funzione (ON/OFF)
– Impostazione valore di velocità limite tra
quelli disponibili (160 km/h, 190 km/h
oppure 210 km/h).RIPRISTINO VALORI DI "DEFAULT"
– Attivazione/disattivazione della relativa
funzione (ON/OFF).
USCITA MENU
– Uscita dal menu.
AVVERTENZAL’utilizzo di occhiali po-
larizzati può ridurre la leggibilità del display
Infocenter.

CONOSCENZA DELLA VETTURA66
PULSANTI DI COMANDO
(fig. 88-89)
Per usufruire delle informazioni che il display Infocenter (con chiave in posizione MAR) è in grado di fornire, occorre prima familiarizzare
con i relativi pulsanti di comando (ubicati rispettivamente sul mobiletto centrale a fianco dei comandi relativi alla climatizzazione/ventila-
zione e sulla sommità della leva sinistra per la funzionalità Trip computer) utilizzandoli nelle modalità descritte in seguito. Si consiglia inoltre,
prima di effettuare alcuna operazione, di leggere interamente questo capitolo.
fig. 88fig. 89
ã
Tasto SET
Pressione inferiore a 2 secondi (impulso) indicata con
ä
negli schemi seguenti,
per scorrere le varie videate relative alle informazioni del Trip computer
Pressione superiore a 2 secondi indicata con
å
negli schemi seguenti, per
azzerare le informazioni del Trip computer (reset) ed iniziare quindi una nuova
missione Pulsanti INFO,
â
, ã
A seconda dei casi: per scorrere le videate del menu e le relative opzioni, verso
l’alto o per incrementare il valore visualizzato
A seconda dei casi: per scorrere le videate del menu e le relative opzioni, verso
il basso o per decrementare il valore visualizzato Pressione inferiore a 2 secondi (impulso) indicata con
ç
negli schemi seguenti,
per confermare la scelta desiderata e/o passare alla videata successiva oppure
accedere al Menu
Pressione superiore a 2 secondi indicata con
é
negli schemi seguenti, per
confermare la scelta desiderata e ritornare alla videata precedentemente attivata
A0A0013m
A0A0014m
+INFO-

CONOSCENZA DELLA VETTURA67
MENÙ OFF
VELOCITÀ
TRIP B
DATA VALORI DEFAULT
CONTRASTO
PNEUM. INVERNALILINGUA
UNITÀ
BUZZER SERVICE

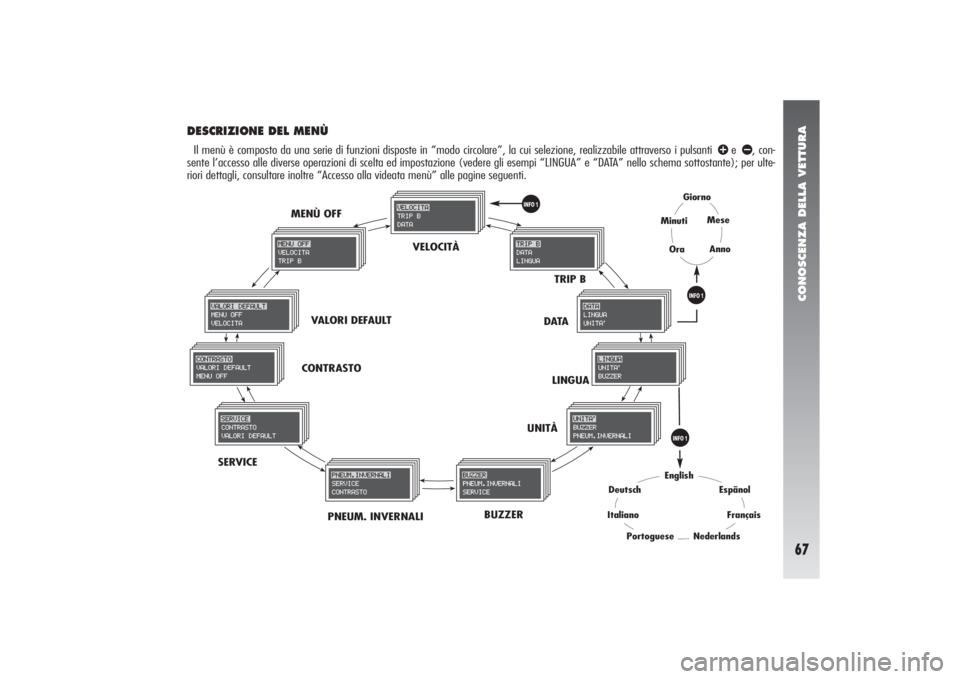

DESCRIZIONE DEL MENÙIl menù è composto da una serie di funzioni disposte in “modo circolare”, la cui selezione, realizzabile attraverso i pulsanti
â
e ã
, con-
sente l’accesso alle diverse operazioni di scelta ed impostazione (vedere gli esempi “LINGUA” e “DATA” nello schema sottostante); per ulte-
riori dettagli, consultare inoltre “Accesso alla videata menù” alle pagine seguenti.
English
Nederlands
EspãnolFrançais
DeutschItaliano
Portoguese
Giorno
Minuti
MeseAnno
Ora
ç
ç ç

CONOSCENZA DELLA VETTURA68
Nel caso il display visualizzi un eventuale messaggio di anomalia vedere
quanto riportato nel paragrafo “Spie e segnalazioni” in questo capitolo.
CHECK INIZIALE
Ruotando la chiave di avviamento in posizione MAR, il display Infocenter visualizza il messaggio CHECK IN CORSO: è iniziata la fase di dia-
gnosi di tutti i sistemi elettronici presenti sulla vettura; tale fase dura alcuni secondi (per le sole versioni a gasolio il display Infocenter è in
grado di fornire inoltre l’indicazione del livello olio motore, vedere paragrafo seguente “Check livello olio motore”). Se durante questa fase
non vengono riscontrate anomalie ed a motore avviato, il display visualizza il messaggio CHECK OK.
Visualizzazione videata
standard
Solo versioni
JTD
Se non
sono
presenti
anomalie
Motore
avviato?
SI
NO
oppure
segue

CONOSCENZA DELLA VETTURA69

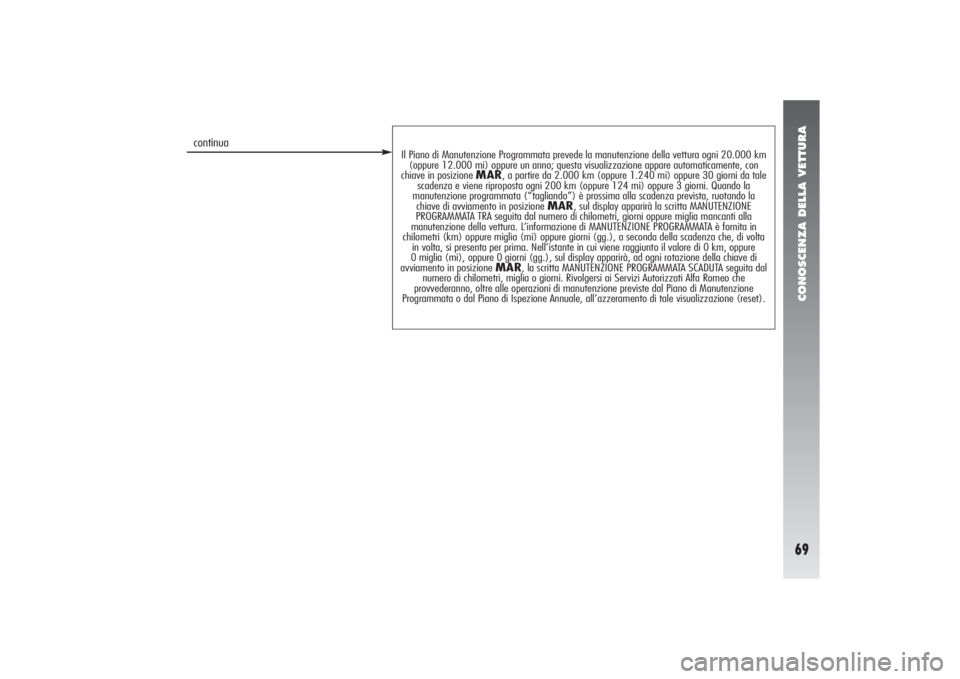

Il Piano di Manutenzione Programmata prevede la manutenzione della vettura ogni 20.000 km
(oppure 12.000 mi) oppure un anno; questa visualizzazione appare automaticamente, con
chiave in posizione
MAR
, a partire da 2.000 km (oppure 1.240 mi) oppure 30 giorni da tale
scadenza e viene riproposta ogni 200 km (oppure 124 mi) oppure 3 giorni. Quando la
manutenzione programmata (“tagliando”) è prossima alla scadenza prevista, ruotando la
chiave di avviamento in posizione
MAR
, sul display apparirà la scritta MANUTENZIONE
PROGRAMMATA TRA seguita dal numero di chilometri, giorni oppure miglia mancanti alla
manutenzione della vettura. L’informazione di MANUTENZIONE PROGRAMMATA è fornita in
chilometri (km) oppure miglia (mi) oppure giorni (gg.), a seconda della scadenza che, di volta
in volta, si presenta per prima. Nell’istante in cui viene raggiunto il valore di 0 km, oppure
0 miglia (mi), oppure 0 giorni (gg.), sul display apparirà, ad ogni rotazione della chiave di
avviamento in posizione
MAR
, la scritta MANUTENZIONE PROGRAMMATA SCADUTA seguita dal
numero di chilometri, miglia o giorni. Rivolgersi ai Servizi Autorizzati Alfa Romeo che
provvederanno, oltre alle operazioni di manutenzione previste dal Piano di Manutenzione
Programmata o dal Piano di Ispezione Annuale, all’azzeramento di tale visualizzazione (reset).
continua

CONOSCENZA DELLA VETTURA70
Check livello olio motore
(solo versioni JTD)
Ruotando la chiave di avviamento in po-
sizione MAR, il display Infocenter forni-
sce la visualizzazione, per la durata di circa
3 secondi, relativa al livello olio motore. Du-
rante questa fase, per annullare la visualiz-
zazione e passare alla videata successiva,
premere
ç
.
AVVERTENZAPer essere certi della cor-
retta indicazione relativa al livello olio mo-
tore effettuare il check con vettura posizio-
nata su terreno in piano.La visualizzazione riportata in fig. 90rap-
presenta un esempio di corretto livello olio
motore. Man mano che il livello olio scende
le barrette piene scompaiono lasciando po-
sto a quelle vuote.
fig. 90
A0B2129i
fig. 91
A0B2134i
fig. 92
A0B2135i
Le visualizzazioni riportate in fig. 91e
fig. 92si riferiscono alla condizione di li-
vello olio inferiore al valore minimo previ-
sto. In questa condizione il display visualizza
le barrette tutte vuote unitamente al sim-
bolo e relativi messaggi di avvertimento.
