CONOSCENZA DELLA VETTURA87
GENERAL TRIP - TRIP BLa funzione TRIP COMPUTER consente di visualizzare sul display Infocenter delle grandezze relative allo stato di funzionamento della vet-
tura. Tale funzione è composta dal GENERAL TRIP relativo alla missione completa della vettura e dal TRIP B relativo alla missione parziale
della vettura. Quest’ultima funzione è contenuta (come illustrato nel grafico successivo) all’interno della missione completa. Entrambe le fun-
zioni sono resettabili.
Il GENERAL TRIP permette la visualizzazione delle grandezze relative alla
AUTONOMIA
, DISTANZA PERCORSA
, CONSUMO MEDIO
, CONSUMO ISTANTANEO
, VE-
LOCITÀ MEDIA
, TEMPO DI VIAGGIO
(durata della missione completa).
Il TRIP B (con reset automatico ogni qualvolta siano passate almeno 2 ore dall’arresto del motore), permette la visualizzazione delle gran-
dezze relative alla
DISTANZA PERCORSA B
, CONSUMO MEDIO B
, VELOCITÀ MEDIA B
, TEMPO DI VIAGGIO B
(durata della missione parziale).
Procedura di inizio viaggio (reset)
Per iniziare un nuovo viaggio monitorato dal GENERAL TRIP, con chiave in posizione MAR, premere il pulsante
ã
con modalità
å
(vedere
“Pulsanti di comando”).
L’operazione di reset (pressione del pulsante con modalità
å
) effettuata in presenza delle videate relative al GENERAL TRIP permette l’az-
zeramento delle grandezze anche sul TRIP B. L’operazione di reset (pressione del pulsante con modalità
å
) effettuata in presenza delle vi-
deate relative al TRIP B permette l’azzeramento delle grandezze solamente relative a questa funzione.
AVVERTENZALe grandezze
AUTONOMIA
e CONSUMO ISTANTANEO
non sono azzerabili.
Reset TRIP B
Fine missione parziale
Inizio nuova missione parziale
˙
Reset TRIP B
Fine missione parziale
Inizio nuova missione parziale
˙
˙
Reset TRIP B
˙
˙
˙
TRIP B
TRIP B
TRIP B
Fine missione parziale
Inizio nuova missione parzialeReset TRIP B
Fine missione parziale
Inizio nuova missione parziale
GENERAL TRIP
Reset GENERAL TRIP
Fine missione completa
Inizio nuova missione
˙
Reset GENERAL TRIP
Fine missione completa
Inizio nuova missione
˙

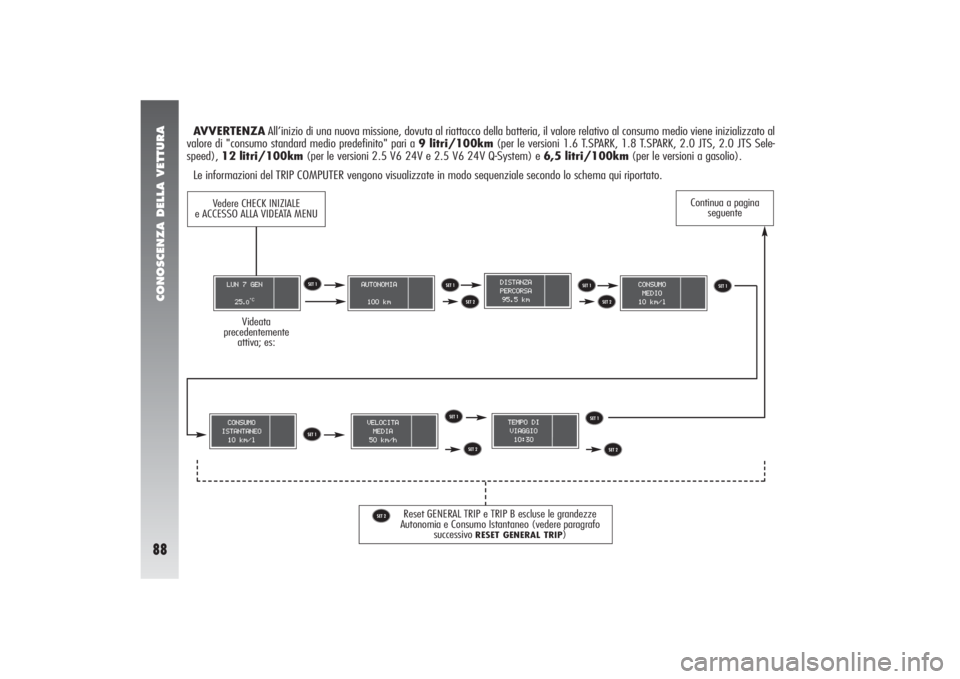

CONOSCENZA DELLA VETTURA88
AVVERTENZAAll’inizio di una nuova missione, dovuta al riattacco della batteria, il valore relativo al consumo medio viene inizializzato al
valore di "consumo standard medio predefinito" pari a 9 litri/100km(per le versioni 1.6 T.SPARK, 1.8 T.SPARK, 2.0 JTS, 2.0 JTS Sele-
speed), 12 litri/100km(per le versioni 2.5 V6 24V e 2.5 V6 24V Q-System) e 6,5 litri/100km(per le versioni a gasolio).
Le informazioni del TRIP COMPUTER vengono visualizzate in modo sequenziale secondo lo schema qui riportato.
Reset GENERAL TRIP e TRIP B escluse le grandezze
Autonomia e Consumo Istantaneo (vedere paragrafo
successivo
RESET GENERAL TRIP
)
ä
ä
ää
äå
ä
å
ä
åå å
Vedere CHECK INIZIALE
e ACCESSO ALLA VIDEATA MENU
Continua a pagina
seguente
Videata
precedentemente
attiva; es:

CONOSCENZA DELLA VETTURA89
TRIP
BON?
AVVERTENZAPremendo il pulsante
â
si ritorna
automaticamente alla videata precedentemente attiva
ä ä
å å å
å ää
Reset solo TRIP B (vedere paragrafo
successivo
RESET TRIP B
)
å
Ritorno a videata
precedentemente
attiva, es:
SI
NO
Continua da pagina
precedente

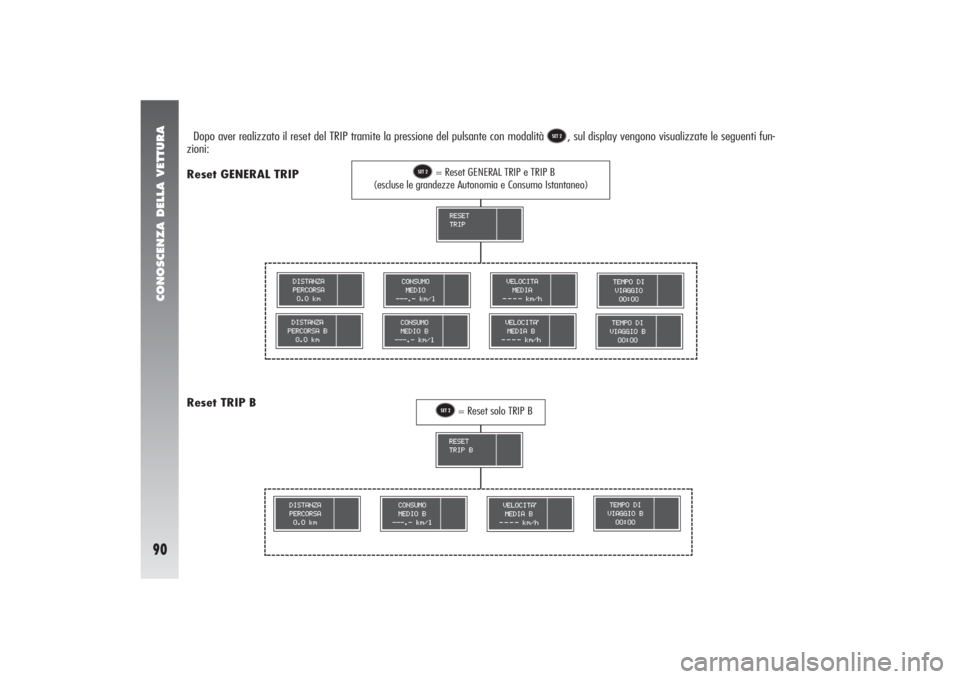

CONOSCENZA DELLA VETTURA90
Dopo aver realizzato il reset del TRIP tramite la pressione del pulsante con modalità
å
, sul display vengono visualizzate le seguenti fun-
zioni:
Reset GENERAL TRIP
å
= Reset GENERAL TRIP e TRIP B
(escluse le grandezze Autonomia e Consumo Istantaneo)å
= Reset solo TRIP B
Reset TRIP B

CONOSCENZA DELLA VETTURA91
AUTONOMIA= Esprime la percorrenza stimata (espressa in km oppure miglia) ancora effettuabile con il carburante che si trova all’in-
terno del serbatoio, ipotizzando di proseguire la marcia mantenendo la stessa condotta di guida. Sul display verrà visualizzata l’indicazione
“- - - -“ a seguito dei seguenti eventi:
A)valore di autonomia inferiori a 50 km (circa 31 miglia) (dopo il messaggio di avvertimento per limitata autonomia)
B)in caso di sosta vettura con motore in moto o comunque per velocità vettura inferiori a 4 km/h per un tempo superiore a 5 minuti.
DISTANZA PERCORSA= Indica lo spazio percorso dalla vettura da inizio nuova missione (*).
CONSUMO MEDIO= Rappresenta la media temporale del consumo istantaneo ed è espresso in l/km oppure in l/100km in funzione
della unità di misura selezionata.
CONSUMO ISTANTANEO= Esprime la variazione del consumo di carburante aggiornato ogni 5 sec. circa. In caso di sosta del veicolo
con motore in moto o comunque per valori di velocità inferiori a 4 km/h il display visualizzerà l’indicazione “- - - -“. L’algoritmo di calcolo del
consumo istantaneo secondo le modalità sopra indicate riprenderà non appena la velocità vettura è maggiore o uguale a 4 km/h.
VELOCITÀ MEDIA= Rappresenta il valore medio della velocità istantanea della vettura in funzione del tempo complessivamente trascorso
da inizio nuova missione (*).
TEMPO DI VIAGGIO= Tempo trascorso dall’inizio di una nuova missione (*).
(*) NUOVA MISSIONE:Si verifica quando è effettuato un reset “manuale” da parte dell’utente tramite la pressione del pulsante dedicato.
AVVERTENZAIl reset del GENERAL TRIP avviene automaticamente quando la Distanza Percorsa raggiunge il valore di 9999,9 km (op-
pure mi), quando il Tempo di Viaggio raggiunge il valore di 99:59 (99 ore e 59 minuti) oppure dopo ogni riconnessione della batteria.
AVVERTENZAIn assenza di informazioni, tutte le grandezze del TRIP COMPUTER visualizzano il messaggio “****” al posto del valore,
unitamente alla descrizione caratteristica di ogni grandezza. Quando viene ripristinata la condizione di normale funzionamento, il conteggio
delle varie grandezze riprende in modo regolare, senza avere né un reset dei valori visualizzati precedentemente all’anomalia, né l’inizio di
una nuova missione.

CONOSCENZA DELLA VETTURA92
SPIE E SEGNALAZIONIAVVERTENZE GENERALI
Le segnalazioni di avariavisualizzate sul display Infocenter, unitamente al segnale acustico (regolabile) ed all’accensione della relativa
spia (se presente), sono accompagnate da specifici messaggi di avvertimento(esempio “Recarsi in officina”, “Spegnere il motore non
proseguire”, ecc…). Tali segnalazioni sono sintetiche e cautelativeed hanno lo scopo di suggerire la pronta azioneche deve essere
adottata dal conducente, al manifestarsi di un malfunzionamento vettura. Tale segnalazione non deve però essere considerata esaustiva e/o
alternativa a quanto specificato nel presente Libretto di Uso e Manutenzione, di cui si consiglia sempre un’attenta ed approfondita lettura. In
caso di segnalazione di avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZAAl verificarsi di una avaria, l’illuminazione del display Infocenter si porta alla sua massima intensità luminosa. Premendo il
tasto
â
i messaggi di avaria e di avvertimento spariscono ed il simbolo riferito alla segnalazione di anomalia permane nell’area inferiore de-
stra del display.
AVVERTENZALe segnalazioni di avaria che appaiono sul display Infocenter sono suddivise in due categorie: anomalie molto gravi ed
anomalie gravi. Le anomalie molto gravi sono visualizzate per un tempo indefinito interrompendo qualsiasi visualizzazione precedentemente
presente sul display e vengono riproposte ad ogni rotazione della chiave di avviamento in posizione MAR, fino a quando non viene eliminata
la causa di malfunzionamento che ha provocato l’anomalia. È inoltre possibile interrompere il “ciclo” premendo il tasto
â
: in questo caso il
simbolo riferito all’anomalia rimane visualizzato nell’area inferiore destra del display fino a quando non viene eliminata la causa di malfun-
zionamento che ha provocato l’anomalia.
Le anomalie gravi sono visualizzate circa 20 secondi e poi scompaiono, ma vengono riproposte ad ogni rotazione della chiave di avviamento
in posizione MAR. Al termine del ciclo di visualizzazione, pari a circa 20 secondi, oppure premendo il tasto
â
, il simbolo riferito alla se-
gnalazione di anomalia rimane visualizzato nell’area inferiore destra del display fino a quando non viene eliminata la causa di malfunziona-
mento che ha provocato l’anomalia.

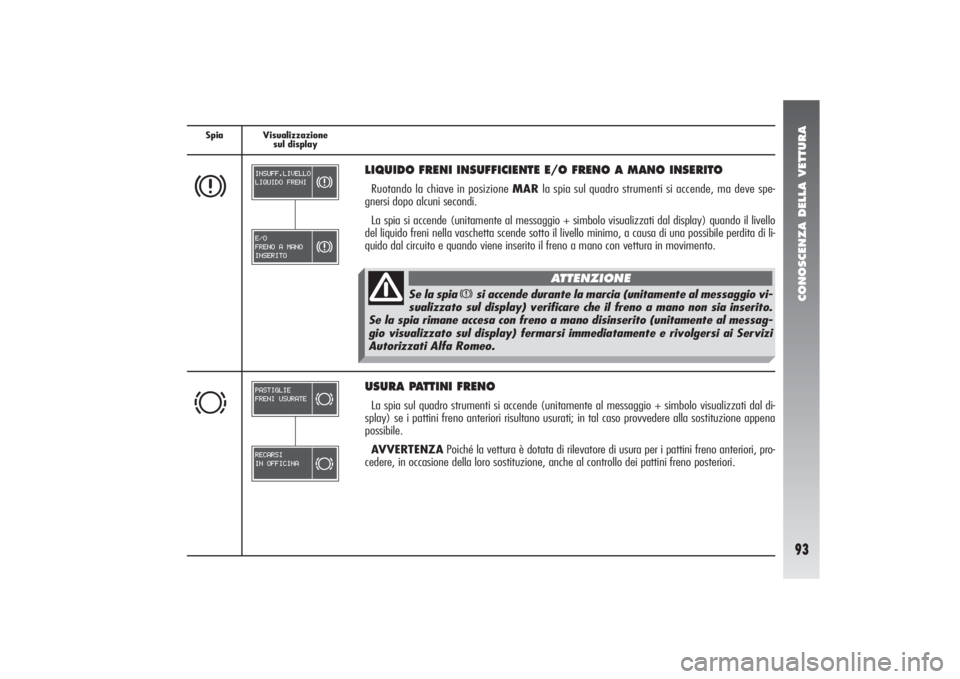

CONOSCENZA DELLA VETTURA93
Spia Visualizzazione
sul displayx
LIQUIDO FRENI INSUFFICIENTE E/O FRENO A MANO INSERITORuotando la chiave in posizione MARla spia sul quadro strumenti si accende, ma deve spe-
gnersi dopo alcuni secondi.
La spia si accende (unitamente al messaggio + simbolo visualizzati dal display) quando il livello
del liquido freni nella vaschetta scende sotto il livello minimo, a causa di una possibile perdita di li-
quido dal circuito e quando viene inserito il freno a mano con vettura in movimento.
d
USURA PATTINI FRENOLa spia sul quadro strumenti si accende (unitamente al messaggio + simbolo visualizzati dal di-
splay) se i pattini freno anteriori risultano usurati; in tal caso provvedere alla sostituzione appena
possibile.
AVVERTENZAPoiché la vettura è dotata di rilevatore di usura per i pattini freno anteriori, pro-
cedere, in occasione della loro sostituzione, anche al controllo dei pattini freno posteriori.
Se la spia
x
si accende durante la marcia (unitamente al messaggio vi-
sualizzato sul display) verificare che il freno a mano non sia inserito.
Se la spia rimane accesa con freno a mano disinserito (unitamente al messag-
gio visualizzato sul display) fermarsi immediatamente e rivolgersi ai Servizi
Autorizzati Alfa Romeo.
ATTENZIONE

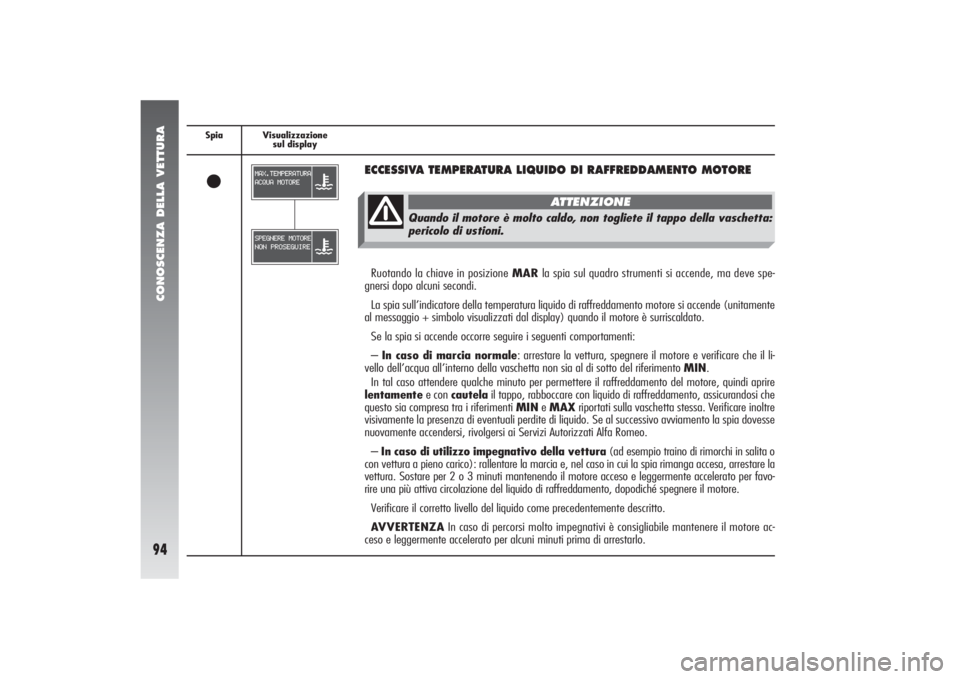

CONOSCENZA DELLA VETTURA94
Spia Visualizzazione
sul displayç
ECCESSIVA TEMPERATURA LIQUIDO DI RAFFREDDAMENTO MOTORE Ruotando la chiave in posizione MARla spia sul quadro strumenti si accende, ma deve spe-
gnersi dopo alcuni secondi.
La spia sull’indicatore della temperatura liquido di raffreddamento motore si accende (unitamente
al messaggio + simbolo visualizzati dal display) quando il motore è surriscaldato.
Se la spia si accende occorre seguire i seguenti comportamenti:
– In caso di marcia normale: arrestare la vettura, spegnere il motore e verificare che il li-
vello dell’acqua all’interno della vaschetta non sia al di sotto del riferimento MIN.
In tal caso attendere qualche minuto per permettere il raffreddamento del motore, quindi aprire
lentamentee con cautelail tappo, rabboccare con liquido di raffreddamento, assicurandosi che
questo sia compresa tra i riferimenti MINe MAXriportati sulla vaschetta stessa. Verificare inoltre
visivamente la presenza di eventuali perdite di liquido. Se al successivo avviamento la spia dovesse
nuovamente accendersi, rivolgersi ai Servizi Autorizzati Alfa Romeo.
– In caso di utilizzo impegnativo della vettura(ad esempio traino di rimorchi in salita o
con vettura a pieno carico): rallentare la marcia e, nel caso in cui la spia rimanga accesa, arrestare la
vettura. Sostare per 2 o 3 minuti mantenendo il motore acceso e leggermente accelerato per favo-
rire una più attiva circolazione del liquido di raffreddamento, dopodiché spegnere il motore.
Verificare il corretto livello del liquido come precedentemente descritto.
AVVERTENZAIn caso di percorsi molto impegnativi è consigliabile mantenere il motore ac-
ceso e leggermente accelerato per alcuni minuti prima di arrestarlo.
Quando il motore è molto caldo, non togliete il tappo della vaschetta:
pericolo di ustioni.
ATTENZIONE
