2004 YAMAHA XVS250 Manuale duso (in Italian)

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
NOTA:Consultare un concessionario Yamaha perconsigli sui prodotti da usare.
HAU26211
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.ATTENZIONE:
HCA10810


Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri di animali
(in considerazione della presenza di
ammoniaca) e gli ambienti in cui
sono immagazzinati prodotti chimi-ci forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Manutenzione” del presente capitolo.
2. Girare il rubinetto benzina su “ON”.3. Scaricare le vaschette del carburatore
allentando i tappi filettati di scarico; in
questo modo si previene la formazione
di depositi di carburante. Versare il
carburante scaricato nel serbatoio del
carburante.
4. Riempire il serbatoio del carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio ed il de-
terioramento del carburante.
5. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettrodi
siano a massa (questo limiterà la
formazione di scintille durante la
prossima fase).
d. Mettere in rotazione diverse volte il
motore con lo starter (in questo
modo le pareti dei cilindri si ricopri-
ranno di olio).
5KRH2.book Page 3 Monday, June 30, 2003 2:31 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.
6. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale
/ il cavalletto centrale.
7. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare di poco le ruote
tutti i mesi in modo da prevenire il dan-
neggiamento locale dei pneumatici.
8. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione dell’umidità.
9. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-27.
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
5KRH2.book Page 4 Monday, June 30, 2003 2:31 PM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2320 mm (91.3 in)
Larghezza totale:
910 mm (35.8 in)
Altezza totale:
1075 mm (42.3 in)
Altezza alla sella:
670 mm (26.4 in)
Passo:
1530 mm (60.2 in)
Distanza da terra:
150 mm (5.91 in)
Raggio minimo di sterzata:
2900 mm (114.2 in)Peso:Con olio e carburante:
159.0 kg (351 lb)Motore:Tipo di motore:
4 tempi, raffr. ad aria, monoalbero a camme
in testa SOHC
Disposizione dei cilindri:
2 cilindri, a V
Cilindrata:
249.0 cm³ (15.19 cu.in)
Alesaggio × corsa:
49.0 × 66.0 mm (1.93 × 2.60 in)
Rapporto di compressione:
10.00 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
1.40 L (1.48 US qt) (1.23 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
1.60 L (1.69 US qt) (1.41 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:
Soltanto benzina senza piombo
Capacità del serbatoio carburante:
11.0 L (2.91 US gal) (2.42 Imp.gal)Quantità di riserva carburante:
3.4 L (0.90 US gal) (0.75 Imp.gal)
Carburatore:Produttore:
MIKUNI
Modello × quantità:
BDS26 x 1Candela/-e:Produttore/modello:
NGK/CR6HSA
Produttore/modello:
DENSO/U20FSR-U
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
72/23 (3.130)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
56/20 (2.800)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
37/14 (2.643)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
5KRH2.book Page 1 Monday, June 30, 2003 2:31 PM

CARATTERISTICHE TECNICHE
8-2
8
2ª:
32/19 (1.684)
3ª:
29/23 (1.261)
4ª:
26/26 (1.000)
5ª:
23/28 (0.821)
Parte ciclistica:Tipo di telaio:
A doppia culla
Angolo di incidenza:
35.0 °
Avancorsa:
135.0 mm (5.31 in)Pneumatico anteriore:Tipo:
Con camera d'aria
Misura:
80/100-18M/C 47P
Produttore/modello:
CHENG SHIN/C-916
Produttore/modello:
IRC/MARBELLA NF27Pneumatico posteriore:Tipo:
Con camera d'aria
Misura:
130/90-15M/C 66P
Produttore/modello:
CHENG SHIN/C-915
Produttore/modello:
IRC/MARBELLA NR31
Carico:Carico massimo:
180 kg (397 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
175 kPa (25 psi) (1.75 kgf/cm²)
Posteriore:
200 kPa (29 psi) (2.00 kgf/cm²)
Condizione di carico:
90–180 kg (198–397 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Posteriore:
225 kPa (33 psi) (2.25 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
18x1.60Ruota posteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
15M/C x MT3.00Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destraLiquido consigliato:
DOT 4
Freno posteriore:Tipo:
A tamburo
Comando:
Con il piede destroSospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla / cartuccia idraulica
Escursione ruota:
140.0 mm (5.51 in)Sospensione posteriore:Tipo:
Forcellone oscillante
Tipo a molla/ammortizzatore:
Molla / ammortizzatore idraulico
Escursione ruota:
100.0 mm (3.94 in)Impianto elettrico:Sistema di accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT6B-3
Tensione, capacità:
12 V, 6.0 Ah
5KRH2.book Page 2 Monday, June 30, 2003 2:31 PM

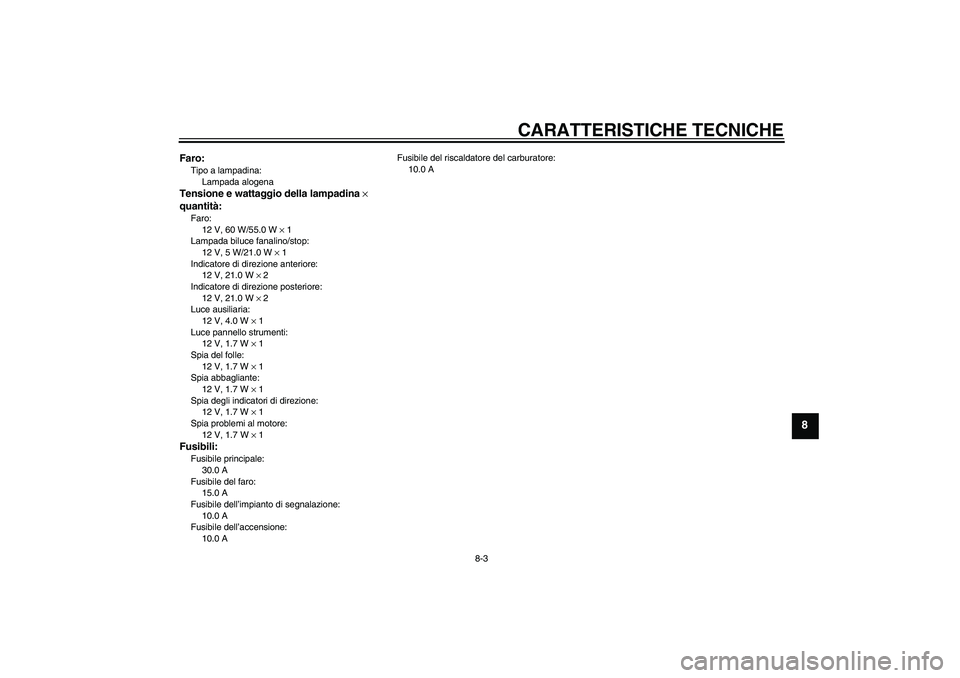

CARATTERISTICHE TECNICHE
8-3
8
Faro:Tipo a lampadina:
Lampada alogenaTensione e wattaggio della lampadina ×
quantità:Faro:
12 V, 60 W/55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria:
12 V, 4.0 W × 1
Luce pannello strumenti:
12 V, 1.7 W × 1
Spia del folle:
12 V, 1.7 W × 1
Spia abbagliante:
12 V, 1.7 W × 1
Spia degli indicatori di direzione:
12 V, 1.7 W × 1
Spia problemi al motore:
12 V, 1.7 W × 1Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 AFusibile del riscaldatore del carburatore:
10.0 A
5KRH2.book Page 3 Monday, June 30, 2003 2:31 PM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione della chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero di identificazione del veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
5KRH2.book Page 1 Monday, June 30, 2003 2:31 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26460
Etichetta del modello
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’apposi-
to spazio. Queste informazioni sono neces-
sarie per ordinare i ricambi presso i
concessionari Yamaha.1. Etichetta del modello
5KRH2.book Page 2 Monday, June 30, 2003 2:31 PM

INDICE ANALITICOAAllarme antifurto (optional) ...................... 3-3
Avviamento del motore a freddo ............. 5-1BBatteria.................................................. 6-27
Blocchetto di accensione/
bloccasterzo ......................................... 3-1CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante .............................................. 3-7
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carburatore, messa a punto ................. 6-12
Catena di trasmissione,
lubrificazione....................................... 6-24
Cavalletto laterale ................................. 3-10
Cavalletto laterale, controllo e
lubrificazione....................................... 6-26
Cavi, controllo e lubrificazione .............. 6-24
Come supportare il motociclo ............... 6-32
Commutatore luce abbagliante/
anabbagliante ....................................... 3-4
Cuscinetti delle ruote, controllo ............. 6-27EElemento del filtro dell’aria, pulizia........ 6-11
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta del modello............................... 9-2FForcella, controllo.................................. 6-26
Fusibili, sostituzione .............................. 6-29
GGioco del cavo dell’acceleratore,
regolazione......................................... 6-13
Gioco della leva del freno,
regolazione......................................... 6-17
Gioco della leva della frizione,
regolazione......................................... 6-16
Gioco della valvole, regolazione ........... 6-14
Gruppi dell’ammortizzatore,
regolazione......................................... 3-10
Gruppo del tachimetro ............................ 3-3IImpianto di interruzione del circuito
di accensione ..................................... 3-11
Informazioni di sicurezza ........................ 1-1
Interruttore degli indicatori di
direzione............................................... 3-4
Interruttore della luce stop del freno
posteriore, regolazione....................... 6-19
Interruttore dell’avvisatore acustico ........ 3-4
Interruttore delle luci ............................... 3-4
Interruttore di arresto motore .................. 3-4
Interruttore di avviamento ....................... 3-5
Interruttore di segnalazione luce
abbagliante........................................... 3-4
Interruttori sul manubrio.......................... 3-4KKit di attrezzi in dotazione....................... 6-1LLampadina del fanalino posteriore/
dello stop, sostituzione ....................... 6-31
Lampadina del faro, sostituzione .......... 6-29
Lampadina dell’indicatore di
direzione, sostituzione........................ 6-31Leva del freno ......................................... 3-6
Leva della frizione ................................... 3-5
Leve del freno e della frizione,
controllo e lubrificazione ..................... 6-25
Levetta dello starter (arricchitore) ........... 3-9
Liquido freni, sostituzione...................... 6-22
Livello del liquido freni, controllo ........... 6-21
MManopola e cavo dell’acceleratore,
controllo e lubrificazione ..................... 6-25
Manutenzione periodica e
lubrificazione ......................................... 6-2
Motore, avviamento a caldo .................... 5-2NNumeri di identificazione ......................... 9-1
Numero di identificazione della chiave .... 9-1
Numero di identificazione del veicolo ...... 9-1OOlio motore e elemento del filtro
dell’olio .................................................. 6-9PPannelli, rimozione e installazione .......... 6-6
Parcheggio .............................................. 5-4
Pastiglie e ganasce del freno,
controllo .............................................. 6-20
Pedale del cambio................................... 3-5
Pedale del freno ...................................... 3-6
Pedali del freno e del cambio,
controllo e lubrificazione ..................... 6-25
Pneumatici ............................................ 6-14
Portacasco .............................................. 3-9
Posizione e gioco del pedale del
freno, regolazione ............................... 6-18
Posizioni dei componenti ........................ 2-1
5KRH2.book Page 1 Monday, June 30, 2003 2:31 PM
