2004 YAMAHA WOLVERINE 350 Manuale de Empleo (in Spanish)

4-24
FBU00732
Pédale de frein et levier de frein arrière
La pédale de frein se trouve du côté droit du véhicule et le
levier de frein arrière se trouve à la poignée gauche. En-
foncer la pédale ou actionner le levier vers le guidon afin
de faire fonctionner le frein arrière.
SBU00732
Pedal del freno y palanca del freno trasero
El pedal de freno se encuentra situado en el lado de-
recho del ATV y la palanca de freno trasero en el ma-
nillar izquierdo. Pise el pedal o apriete la palanca
contra el manillar para aplicar el freno trasero.
U5WH60.book Page 24 Friday, October 31, 2003 2:45 PM

4-25 1. Lock plate
1. Verrou
1. Placa de bloqueo
EBU00075
Parking brake
Use the parking brake when you have to start the
engine or park the machine, especially on a slope.
Apply the rear brake lever and push down the lock
plate to apply the parking brake. Squeeze the rear
brake lever to release the parking brake.
WARNING
_

Always set the parking brake before start-
ing the engine. The ATV could start mov-
ing unexpectedly if the parking brake is not
applied. This could cause loss of control or
a collision.


Always be sure you have released the
parking brake before you begin to ride. The
brake could overheat if you ride the ATV
without releasing the parking brake. You
could lose braking performance which
could cause an accident. You could also
wear out the brakes prematurely.
_
U5WH60.book Page 25 Friday, October 31, 2003 2:45 PM

4-26
FBU00075
Frein de stationnement
Serrer le frein de stationnement avant la mise en marche
du moteur ou lors du stationnement du véhicule, tout par-
ticulièrement lors du stationnement en pente. Pour serrer
le frein de stationnement, actionner le levier de frein ar-
rière et enfoncer le verrou. Pour libérer le frein de station-
nement, il suffit d’actionner le levier de frein arrière.
AVERTISSEMENT
_

Toujours serrer le frein de stationnement avant
de mettre le moteur en marche. Le VTT pour-
rait se déplacer inopinément si le frein de sta-
tionnement n’est pas serré avant la mise en mar-
che du moteur. Ceci peut entraîner une perte de
contrôle du véhicule, voire une collision.


S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de stationne-
ment n’est pas libéré avant le démarrage du vé-
hicule, le frein risque de surchauffer. Les
performances de freinage pourraient être rédui-
tes, ce qui pourrait entraîner un accident. De
plus, les freins risquent de s’user prématuré-
ment.
_
SBU00075
Freno de estacionamiento
Utilizar el freno de estacionamiento siempre que se
desee poner en marcha el motor o aparcar la máqui-
na, sobre todo en pendientes. Para aplicar el freno
de estacionamiento, accionar la palanca del freno
trasero y desplazar hacia abajo la placa de bloqueo.
Para soltarlo, apretar la palanca del freno trasero.
ADVERTENCIA
_

Aplicar siempre el freno de estacionamien-
to antes de poner en marcha el motor. El
ATV podría ponerse en movimiento inespe-
radamente si no se aplica el freno, con el
consiguiente riesgo de pérdida del control y
de colisión.


Asegurarse siempre de soltar el freno de
estacionamiento antes de emprender la
marcha. El freno podría calentarse en exce-
so si se utiliza el ATV sin soltarlo, con lo que
podría perder eficacia y provocar un acci-
dente. También sufriría un desgaste prema-
turo.
_
U5WH60.book Page 26 Friday, October 31, 2003 2:45 PM

4-27 1. Drive select lever
1. Levier de présélection
1. Palanca de selección de marcha
EBU01106
Drive select lever
The drive select lever is used to shift your machine
into the forward, neutral and reverse positions.
(Refer to pages 6-11–6-13 for the drive select le-
ver operation.)
U5WH60.book Page 27 Friday, October 31, 2003 2:45 PM

4-28
FBU01106
Levier de présélection
Ce levier permet de sélectionner la marche avant, le point
mort et la marche arrière. (Voir les explications relatives
au fonctionnement du levier de présélection à la pages
6-12 à 6-14.)
SBU01106
Palanca de selección de marcha
La palanca de selección de marcha se utiliza para
ajustar la transmisión a las posiciones de avance,
punto muerto, y marcha atrás. (Consulte la páginas
6-12–6-14 para ver la operación de la palanca de se-
lección de marcha.)
U5WH60.book Page 28 Friday, October 31, 2003 2:45 PM

4-29 1. Recoil starter
1. Lanceur à réenroulement
1. Arranque por tracción de cable
1. Fuel tank cap
1. Bouchon du réservoir de carburant
1. Tapón del depósito de combustible
EBU01264
Recoil starter
Firmly grasp the handle and pull slightly until en-
gagement can be felt. Then pull forcefully, being
careful not to pull the rope all the way out.
WARNING
_ Shift the drive select lever into the neutral po-
sition and apply the parking brake before start-
ing the engine or the ATV could start to move
unexpectedly, which could cause an accident. _
EBU00092
Fuel tank cap
Remove the fuel tank cap by turning it counter-
clockwise.
U5WH60.book Page 29 Friday, October 31, 2003 2:45 PM

4-30
FBU01264
Lanceur à réenroulement
Saisir fermement la poignée du lanceur et tirer douce-
ment jusqu’à ce que le mécanisme se mette en prise. En-
suite, tirer d’un coup sec, en évitant toutefois de tirer la
corde jusqu’à bout de course.
AVERTISSEMENT
_ Sélectionner le point mort et serrer le frein de station-
nement avant de mettre le moteur en marche. Si cette
consigne n’est pas respectée, le VTT pourrait se dé-
placer subitement, ce qui pourrait être la cause d’un
accident. _
FBU00092
Bouchon du réservoir de carburant
Retirer le bouchon du réservoir de carburant en le tour-
nant dans le sens inverse des aiguilles d’une montre.
SBU01264
Arranque por tracción de cable
Tome con firmeza el asa y tire un poco hasta notar el
engrane. Entonces, tire con fuerza pero con cuidado
de no sacar por completo toda la cuerda.
ADVERTENCIA
_ Antes de poner en marcha el motor, ponga la pa-
lanca selectora de marcha en la posición de pun-
to muerto y aplique el freno de estacionamiento
ya que, de no hacerlo así, el ATV podría ponerse
en movimiento de modo imprevisto y causar un
accidente. _
SBU00092
Tapón del depósito de combustible
Quite el tapón del depósito de combustible hacién-
dolo girar en sentido contrario a las agujas del reloj.
U5WH60.book Page 30 Friday, October 31, 2003 2:45 PM

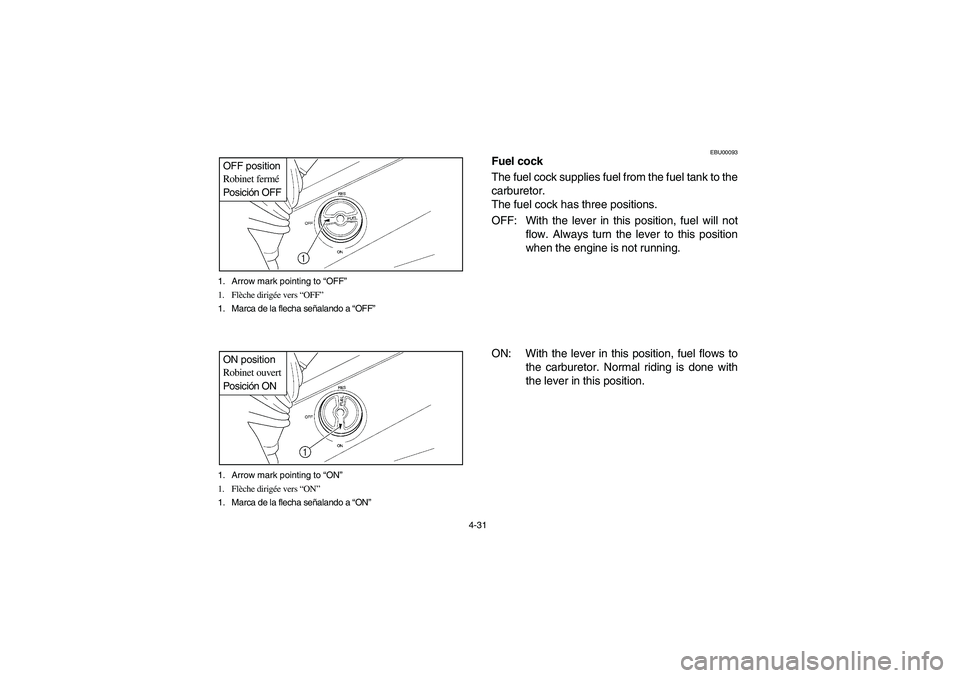

4-31 1. Arrow mark pointing to “OFF”
1. Flèche dirigée vers “OFF”
1. Marca de la flecha señalando a “OFF”
OFF position
Robinet fermé
Posición OFF1. Arrow mark pointing to “ON”
1. Flèche dirigée vers “ON”
1. Marca de la flecha señalando a “ON”ON position
Robinet ouvert
Posición ON
EBU00093
Fuel cock
The fuel cock supplies fuel from the fuel tank to the
carburetor.
The fuel cock has three positions.
OFF: With the lever in this position, fuel will not
flow. Always turn the lever to this position
when the engine is not running.
ON: With the lever in this position, fuel flows to
the carburetor. Normal riding is done with
the lever in this position.
U5WH60.book Page 31 Friday, October 31, 2003 2:45 PM
