2004 Hyundai Santa Fe Manuel du propriétaire (in French)

COMMENT CONDUIRE VOTRE HYUNDAI 2- 7
Signal lumineux de détresse "OFF"
Signal lumineuxde détresse "ON"
C050B01HP
REMARQUE: Si le démarrage ne s'effectue pas 10 secondes après le préchauffage, arrêtez le moteur puls remettez enmarche pour refaire l'opération de pré-chauffage. AVERTISSEMENT:
Ne pas omettre d'enfoncer
complètment la pédale d'embrayagelors du démarrage d'un véhicule à ensemble boîte-pont manuel. Lanégligence de cette précaution ris- que de se traduire par des dommages au niveau du véhiculeou des blessures corporelles infligées aux personnes se trouvant à l'intérieur ou à l'extérieur en raisondu départ vers l'avant ou vers l'arrière se produisant si la pédale n'est pas actionnée lors du démarrage. C055B01B-GUTDEMARRAGE ET ARRET DU MOTEUR POUR LE REFROI-DISSEUR INTERMEDIAIRE DUTURBOCOMRESSEUR (Moteur Diesel)
(1)N'emballez pas le moteur ou
n'accélérez pas soudainement immédiatement après l'avoir lancé. Si le moteur est froid, laissez-le tourner au ralenti pendant plusieurssecondes avant de le lancer pour permettre une lubrification suffisante de l'unité du turbocompresseur.
(2)Après une conduite à haute vitesse ou prolongée nécessitant unecharge au moteur lourde, laisseztourner le moteur au ralenti environ 1 minute avant de le couper. Ce temps mort permet auturbocompresseur de refoirdir avant de couper le moteur.!
5. Amener la clé de contact sur laposition "START" et la relâcher dès que le moteur démarre.
!AVERTISSEMENT:
Ne désactivez pas immédiatement le moteur après l'avoir soumis à une lourde charge.

2- 8 COMMENT CONDUIRE VOTRE HYUNDAI
C070A02A-AUT MANOEUVRE DE LA BOITE
MANUELLE
La boîte manuelle de votre Hyundai
fonctionne selon le schéma traditionnel. Le schéma de passagedes vitesses est reproduit sur le pommeau du levier de vitesse. Tous les rapports de marche avant sontentièrement synchronisés de sorte qu'il est facile de passer la vitesse supérieure ou inférieure. REMARQUE:
o Pour enclencher la marche arrière, laisser le levier au pointmort pendant au moins 3secondes après l'arrêt complet de la voiture. Ensuite seulement, sélectionner la marche arrière.
o Par temps froid, un changement
de vitesses peut être difficile tantque le lubrifiant de la boîte de vitesses n'a pas chauffé. Cela est normal et ne nuit pas à la boîtede vitesses.
o Si vous êtes à l'arrêt et s'il est
difficile de passer à la 1ère ou àR (marche arrière), placez le levier de changement de vitesses dans la position N (point mort)et débrayez. Enfoncez la pédale d'embrayage et ensuite, passez à la 1ère ou à R (marche arrière).
o N'utilisez pas le levier de
changement de vitesses commeun appui de la main lors de la conduite car cela risque d'entraîner une usure prématuréedes fourches de changement de la boîte de vitesses. ATTENTION:
En passant de la 5ième à la 4ième vitesse, des précautions doiventêtre prises afin de ne pas appuyer par inadvertance sur le levier de vitesse dans le sens latéral ce quientraînerait l'enclenchement de la seconde. Une baisse de vitesse aussi importante peut faireaugmenter le régime du moteur à un point tel que le compte tours entrera dans la zone rouge (si lavoiture en est équipée). Un tet emballement peut en effet endommagéle moteur.
C070A01O
Sinon, vous risquez de provoquer des dommages sérieux sur le moteur ou l'unité du turbocompresseur.
!

COMMENT CONDUIRE VOTRE HYUNDAI 2- 9
C070D01O-AUT Bonnes habitudes de conduite
o Dans une longue descente, il est
très dangereux de mettre la boîte de vitesse au point mort. L'une des vitesses doit toujours être engagée.
o Ne pas appuyer constamment sur la pédale de frein pour ralentir dansune longue descente. Une surchauffe pourrait se produire dans le circuit de freinage etcompromettre son fonctionnement. Ralentir et choisir le rapport inférieur de manière à freiner sur le moteur.
o Ralentir avant de passer la vitesse inférieure pour ne pas endommagerle moteur en le faisant tourner à unrégime excessif.
o Ralentir lorsque le vent souffle de côté pour conserver un meilleur contrôle sur la voiture.
o Veiller à arrêter complètement la voiture avant de passer la marchearrière. Dans le cas contraire, vous pourriez endommager la boîte devitesses. Pour faire une marche arrière, appuyer sur la pédale d'embrayage, amener le levier devitesse au point mort, attendre que la voiture soit arrêtée, puis enclencher la marche arrière.
ZC090B1-AU Manoeuvre de l'embrayage Avant de changer de vitesse, appuyer à fond sur la pédale d'embrayage, puis changer de vitesse et relâcher la pédale progressivement. Pour éviterune usure prématurée de l'embrayage, ne pas poser inutilement le pied sur la pédale lorsque la voitrue est enmouvement.Pour maintenir la voiture immobiledans une côte, ne pas appuyer partiellement sur la pédale d'embrayage. Utiliser le frein à mainde manière à éviter l'usure prématurée de l'embrayage. Ne pas actionner la pédale d'embrayage rapidement et de manière répétée.
C070E02A-GUTPOINTS DE CHANGEMENT RECOMMANDES DE LA
VITESSE
passer de - à 1-2 2-3 3-4 4-5
Vitesse
recommandée (km/h)
20 40 55 75
Les points de changement de la
vitesse comme indiqué ci-dessus sont recommandés pour des performanceset une économie de carburant optimales.

2- 10 COMMENT CONDUIRE VOTRE HYUNDAI
C090A01O

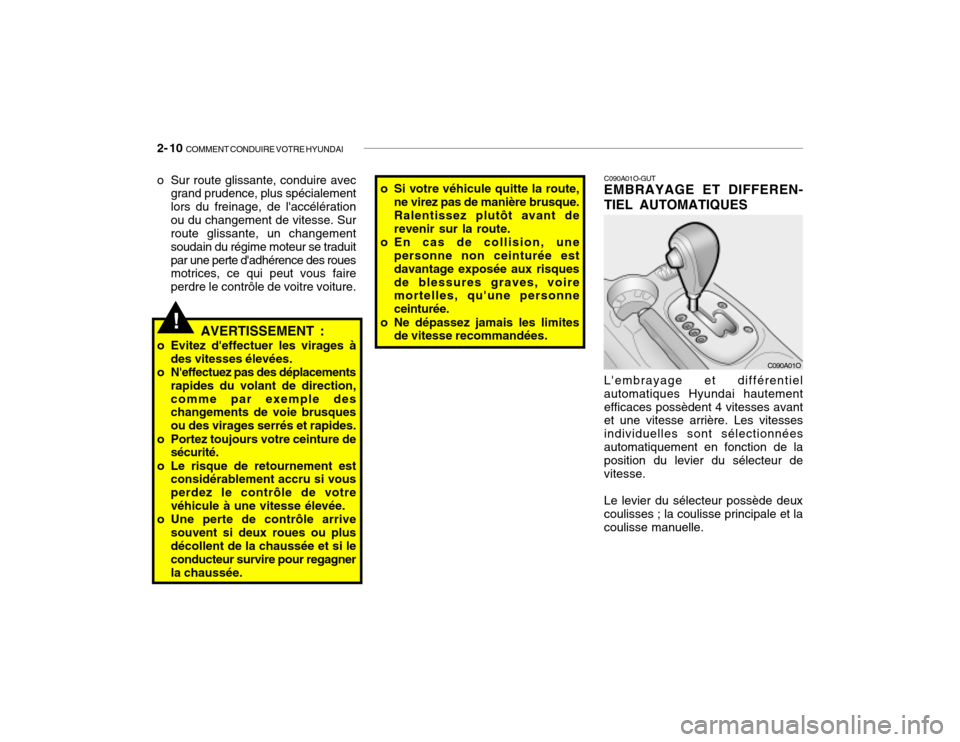

L'embrayage et différentiel automatiques Hyundai hautementefficaces possèdent 4 vitesses avant et une vitesse arrière. Les vitesses individuelles sont sélectionnéesautomatiquement en fonction de la position du levier du sélecteur de vitesse. Le levier du sélecteur possède deux coulisses ; la coulisse principale et la coulisse manuelle.
C090A01O-GUTEMBRAYAGE ET DIFFEREN- TIEL AUTOMATIQUES
o Si votre véhicule quitte la route,
ne virez pas de manière brusque. Ralentissez plutôt avant de revenir sur la route.
o En cas de collision, une personne non ceinturée est davantage exposée aux risquesde blessures graves, voire mortelles, qu'une personne ceinturée.
o Ne dépassez jamais les limites de vitesse recommandées.
!
o Sur route glissante, conduire avecgrand prudence, plus spécialement lors du freinage, de l'accélérationou du changement de vitesse. Sur route glissante, un changement soudain du régime moteur se traduitpar une perte d'adhérence des roues motrices, ce qui peut vous faire perdre le contrôle de voitre voiture.
AVERTISSEMENT :
o Evitez d'effectuer les virages à des vitesses élevées.
o N'effectuez pas des déplacements rapides du volant de direction,comme par exemple des changements de voie brusques ou des virages serrés et rapides.
o Portez toujours votre ceinture de sécurité.
o Le risque de retournement est considérablement accru si vousperdez le contrôle de votrevéhicule à une vitesse élevée.
o Une perte de contrôle arrive
souvent si deux roues ou plusdécollent de la chaussée et si le conducteur survire pour regagner la chaussée.

COMMENT CONDUIRE VOTRE HYUNDAI 2- 11
REMARQUE: Pour plus d'informations sur le fonctionnement de la coulisse manuelle, reportez-vous à «Modesports». Dans la coulisse principale, le levier du sélecteur possède 4 positions et est équipé d'un bouton pour évitertoute sélection par inadvertance. REMARQUE:
Appuyez sur la pédale de frein et actionnez le bouton lors du changement de vitesses.Actionnez le bouton lors duchangement de vitesses. Le levier du sélecteur doit être changé librement.
Les premières vitesses d'un nouveau véhicule ou si la batteriea été retirée et reposée, peuvent être quelque peu dures. Ceci est une condition normale et laséquence de changement de vitesses devient normale après que les changements de vitesses soientcyclés quelques fois par le T.C.M (Module de commande de la boîte de vitesses).ZC110B1-AU La fonction de chaque position est indiquée ci-dessous:
o P (park : stationner): Sert à maintenir la voiture en place lorsqu'elle est garée ou pendant que l'on démarre le moteur. pour stationnerla voiture, serrer le frein à main et mettre le sélecteur sur la position "P".
!
Les témoins indicateurs dans le
combiné d'instruments indiquent la position du levier de sélecteur lorsquela clé de contact est tournée sur «ON». Lors du fonctionnement de la plage «D», les témoins verts indiquentla vitesse actuellement utilisée. ATTENTION:
Attendre que la voiture soitimmobilisée complètement avant demettre le sélecteur sur "P". Le non- respect de cette précaution peut entraîner des dommagesirréparables à la boîte de vitesse.
C090A02L
ATTENTION:
Ne passez jamais en position "R"
ou "P" lorsque le véhicule roule.!

2- 12 COMMENT CONDUIRE VOTRE HYUNDAI
UP (haut) (+) : Poussez le levier vers
l'avant une fois pour enclencher une vitesse.DOWN (bas) (-) : Tirez le levier vers
l'arrière une fois pour rétrograder unevitesse.SKIP (saut) : En déplaçant rapidement
le sélecteur vers l'avant ou versl'arrière deux fois, il est possible de sauter une vitesse, p.ex. de la première à la troisième ou de latroisième à la première.
C090F01O-GUT Mode sports
Le mode sports est sélectionné en
actionnant le levier du sélecteur depuis la position «D» dans la coulisse manuelle que le véhicule soit à l'arrêt ou qu'il se déplace. Pour revenir aufonctionnement de la plage «D», actionnez le levier du sélecteur dans la coulisse principale.
Dans le mode sports, déplacer le
levier du sélecteur vers l'arrière etvers l'avant peut faciliter et rendreplus rapide la sélection des vitesses. Par opposition à l'embrayage et différentiel manuels, le mode sportspermet des sélections de vitesses avec la pédale de l'accélérateur enfoncée. C090F01O
C090E01O-AUT o D (Drive : conduire): Cette position est utilisée pour la conduite normale. La boîte change de vitesse automatiquement en choisissant parmiles quatre vitessescelle qui procure le meilleur rapport puissance/économie.
ZC110C1-AU
o R (Reverse : marche arrière): Sert à faire une marche arrière. Attendre que la voiture soit immobilisée complètement avant de mettre la sélecteur sur "R". ZC110D1-AU
o N (Neutral : point mort): Dans la position "N", la boîte est au point mort, ce qui signifie qu'aucune vitesse n'est engagée. Le moteur peut être démarré lorsque le sélecteur estsur la position "N", mais cela n'est pas recommandé sauf lorsque le moteur s'arrête alors que la voitureest en mouvement.

COMMENT CONDUIRE VOTRE HYUNDAI 2- 13
ATTENTION:
o Enclencher des vitesses dans le mode sports ne se fait pas automatiquement.Le conducteur doit le faire enfonction des conditions routières en vigueur en faisant attention à maintenir la vitesse du moteuren dessous de la zone rouge.
o En déplaçant rapidement le levier du sélecteur vers l'arrière (-) deuxfois, il est possible de sauter une vitesse, p.ex. de la troisième à la première, de la quatrième à la seconde. Puisqu'un freinage brusque et/ou des accélérationsrapides peuvent entraîner une perte de traction, le conducteur doit toutefois rétrograderprécautionneusement en fonction de la vitesse du véhicule.! REMARQUE:
o Dans le mode sports, seules les 4 vitesses avant peuvent être sélectionnées. Pour faire marchearrière ou stationner le véhicule, déplacez le levier de sélecteur sur la position "R" ou "P" sinécessaire.
o Dans le mode sport, le conducteur peut rétrograder automatiquement lorsque le véhicule ralentit. Lorsque levéhicule s'arrête, la première vitesse est automatiquement sélectionnée.
o Pour maintenir les niveaux requis de performances du véhicule etpour garantir la sécurité, lesystème ne peut pas exécuter certaines sélections de vitesses lorsque le levier du sélecteur estactionné.
o Lorsque vous roulez sur des routes glissantes, actionnez le levier du sélecteur dans la posi- tion +(UP). L'embrayage etdifférentiel passent à la seconde vitesse qui est plus adaptée pour une conduite régulière sur desroutes glissantes. Actionnez le C090H01L-GUT REMARQUE:
o Pour un fonctionnement sûr et
régulier, appuyez sur la pédale de frein lorsque vous passez de la position "Point mort" ou de la position "Stationnement" à unevitesse avant ou arrière.
o La clé de contact doit se trouver dans la position "ON" et la pédale de frein doit être actionnée complètement afin de déplacerle levier de vitesses de la posi- tion "P" (stationnement) à l'une des autres positions.
o Il est toujours possible de passer des positions "R", "N", "D" à laposition "P". Le véhicule doitêtre totalement arrêté pour éviter des dommages sur l'embrayage et le différentiel.
levier du sélecteur sur le côté (DOWN) pour revenir à la première vitesse.

2- 14 COMMENT CONDUIRE VOTRE HYUNDAI
!
C090N01O-AUT Bonnes habitudes de conduite
o Ne jamais passer de la position "P" ou "N" à une autre position enappuyant sur la pédale d'accélérateur.
o Ne jamais mettre le sélecteur sur "P" lorsque la voiture est enmouvement.
o Attendre que la voiture se soit
immobilisée complètement avant demettre le sélecteur sur "R".
o Dans une descente, il est très dangereux de mettre la boîte de vitesse au point mort. L'une des vitesses doit toujours être engagée.
o Ne pas appuyer constamment sur la pédale de frein pour ralentir dansune descente. Une surchauffepourrait se produire dans le circuit de freinage et compromettre son fonctionnement. Ralentir et choisirle rapport inférieur de manière à freiner sur le moteur.
o Ralentir avant de choisir une vitesse inférieure. Dans le cas contraire, la vitesse pourrait ne pass'enclencher. o Pour maintenir la voiture immobile,
toujours utiliser le frein à main. Nepas se fier uniquement à la posi-tion "P" de la boîte de vitesse.
o Sur route glissante, conduire avec grande prudence, plus spécialement lors du freinage, de l'accélération ou du changement de vitesse. Surroute glissante, un chagement soudain du régime moteur se traduit par une perte d'adhérence des rouesmotrices, ce qui peut vous faire perdre le contrôle de votre voiture.
C090I01L-GUT
!
ATTENTION:
o Passez à la position "R" et "P" uniquement lorsque le véhicule est complètement arrêté.
o N'accélérez pas en marche arrière ou dans l'une des positions demarche avant lorsque les freins sont serrés.
o Serrez toujours le frein au pied lorsque vous passez de "P" ou"N" à la position "R" ou "D".
o N'utilisez pas la position "P" (stationnement) à la place du frein de stationnement. Régleztoujours le frein de stationnement, faites passer l'embrayage et différentiel à laposition "P" (stationnement) et tournez la clé de contact sur OFF lorsque vous quittez levéhicule même momentanément. Ne laissez jamais le véhicule sans surveillance lorsque lemoteur tourne.
o Vérifiez régulièrement le niveau de liquide d'embrayage et de différentiel automatiques et faites l'appoint de liquide si nécessaire. AVERTISSEMENT:
o Evitez d'effectuer les virages à des vitesses élevées.
o N'effectuez pas des déplacements rapides du volant de direction,comme par exemple deschangements de voie brusques ou des virages serrés et rapides.
o Portez toujours votre ceinture de sécurité.
o Le risque de retournement est considérablement accru si vousperdez le contrôle de votre véhicule à une vitesse élevée.
