2004 Hyundai Santa Fe Manuel du propriétaire (in French)

6- 28 ENTRETIEN PAR VOS SOINS
SPECIFICATIONS: "H" Ligne de centre horizontale des projecteurs depuis le sol:
2 Roues Motrices : 822 mm (32,5 pouces)
4 Roues Motrices : 843 mm (33,3 pouces)
"W" Distance entre chaque centre de projecteur: 1178 mm (46,6 pouces) "L" Distance entre les projecteurs et la
paroi contre laquelle les lumières
sont testées : 3000 mm
(118,1 pouces)G270A01O-GUT Phare et feu clignotant avant
1. Laissez refroidir l'ampoule. Portezune protection pour les yeux.
2. Ouvrez le capot.
3. Saisissez toujours l'ampoule par sa base en plastique, évitez de toucher le verre.

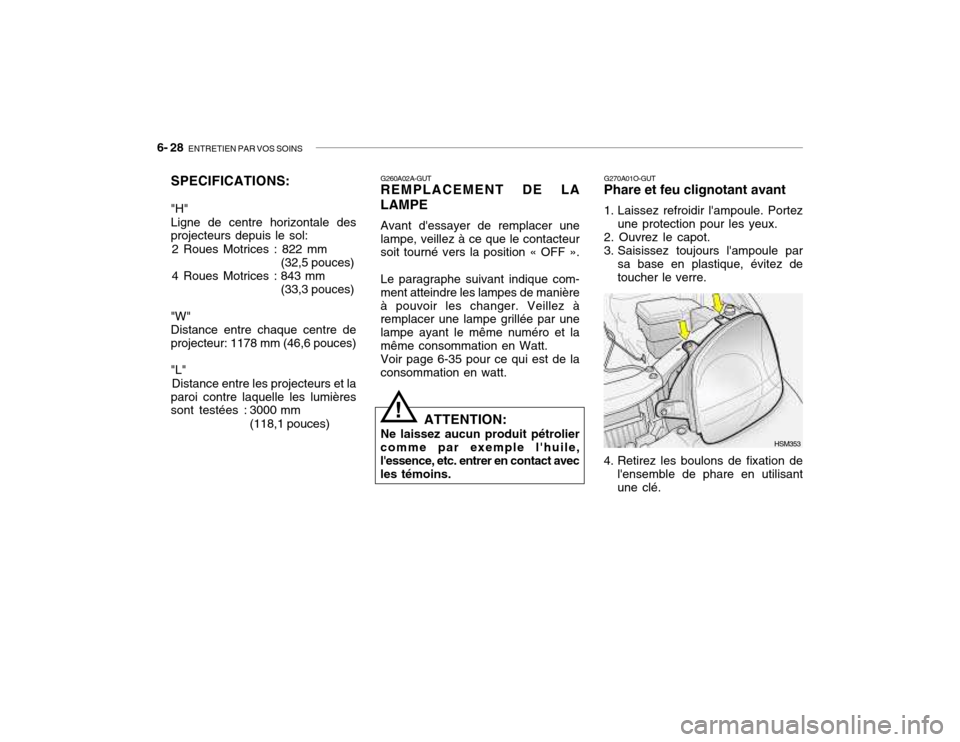

4. Retirez les boulons de fixation de l'ensemble de phare en utilisantune clé. HSM353
ATTENTION:
Ne laissez aucun produit pétrolier
comme par exemple l'huile, l'essence, etc. entrer en contact avec les témoins.
!
G260A02A-GUT REMPLACEMENT DE LA LAMPE Avant d'essayer de remplacer une lampe, veillez à ce que le contacteur soit tourné vers la position « OFF ». Le paragraphe suivant indique com- ment atteindre les lampes de manièreà pouvoir les changer. Veillez à remplacer une lampe grillée par une lampe ayant le même numéro et lamême consommation en Watt.Voir page 6-35 pour ce qui est de laconsommation en watt.

ENTRETIEN PAR VOS SOINS 6- 29
G270A01O
6. Tournez le couvercle en plastique dans le sens inverse horaire et retirez-le.
5. Déconnectez le cordon deraccordement de la base de l'ampoule au dos du phare. HSM328
HSM329
7. Déconnectez le câble électrique de la base de l'ampoule à l'arrière du phare.
HSM330
8. Poussez le ressort de l'ampoule pour déposer l'ampoule du phare. 9. Déposez le bouchon de protection
de l'ampoule de remplacement et reposez la nouvelle ampoule enadaptant la base en plastique avec l'orifice de l'ampoule. Reposez le couvercle pare-poussière aprèsavoir resserré le ressort de l'ampoule et reconnecté le câble électrique.
10. Utilisez le bouchon de protection et le carton pour mettre au rebutl'ancienne ampoule.
11. Vérifiez le réglage adéquat du
phare. HSM331

6- 30 ENTRETIEN PAR VOS SOINS
HSM337
G270B01O-GUT Feu combiné arrière
1. Ouvrez le hayon arrière.
2. Retirez les vis de fixation du feu
combiné arrière comme indiqué àl'aide d'un tournevis Phillips. HSM352
(1)
(2)
(3)
!AVERTISSEMENT:
Cette ampoule à halogène renferme un gaz sous pression. Elle risqued'éclater en cas de choc et de projeter des éclats de verre. Toujours porter des lunettes desécurité en cas de manipulation des ampoules. Lorsqu'elle est allumée, protéger l'ampoule contre l'abrasion,les éraflures et les liquides. N'allumer une ampoule que lorsqu'elle est montée dans le phare. Remplacer lephare s'il est endommagé ou fissuré. Garder les ampoules hors de portée des enfants et prendre la précautionde se débarrasser des ampoules grillée. G270A03O

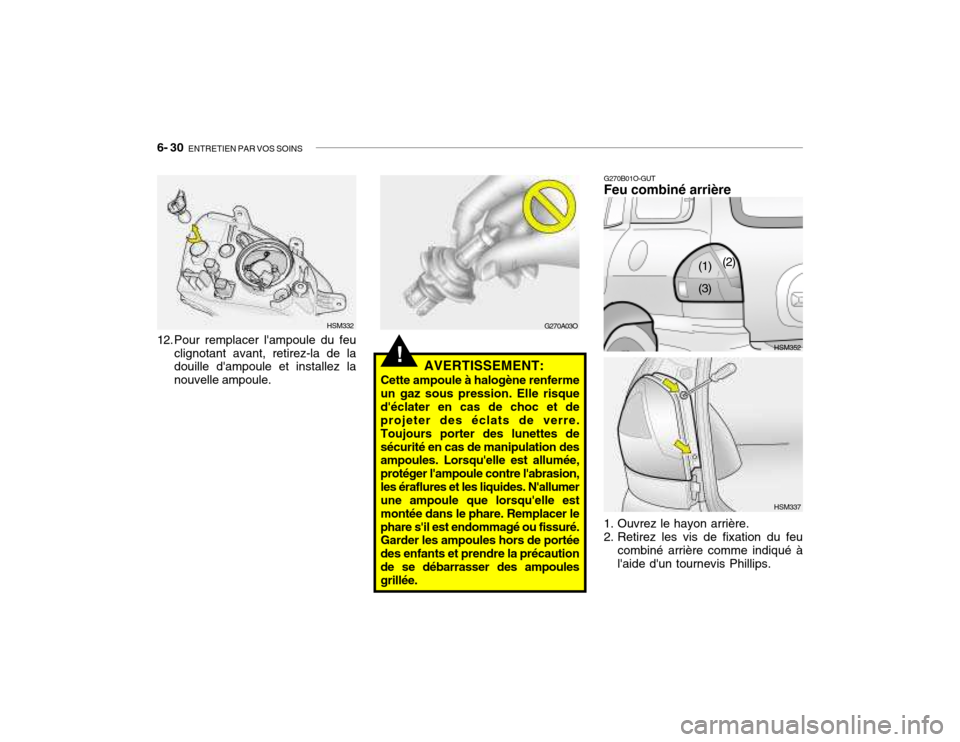

12. Pour remplacer l'ampoule du feu
clignotant avant, retirez-la de la douille d'ampoule et installez la nouvelle ampoule. HSM332

ENTRETIEN PAR VOS SOINS 6- 31
G270E01A-GUT Répétiteur latéral (Si installé)
1. Poussez le couvercle vers l'avant du véhicule et déposez-le. G270E01A
HSM335
2. Déconnectez le cordon de raccordement.
HSM380

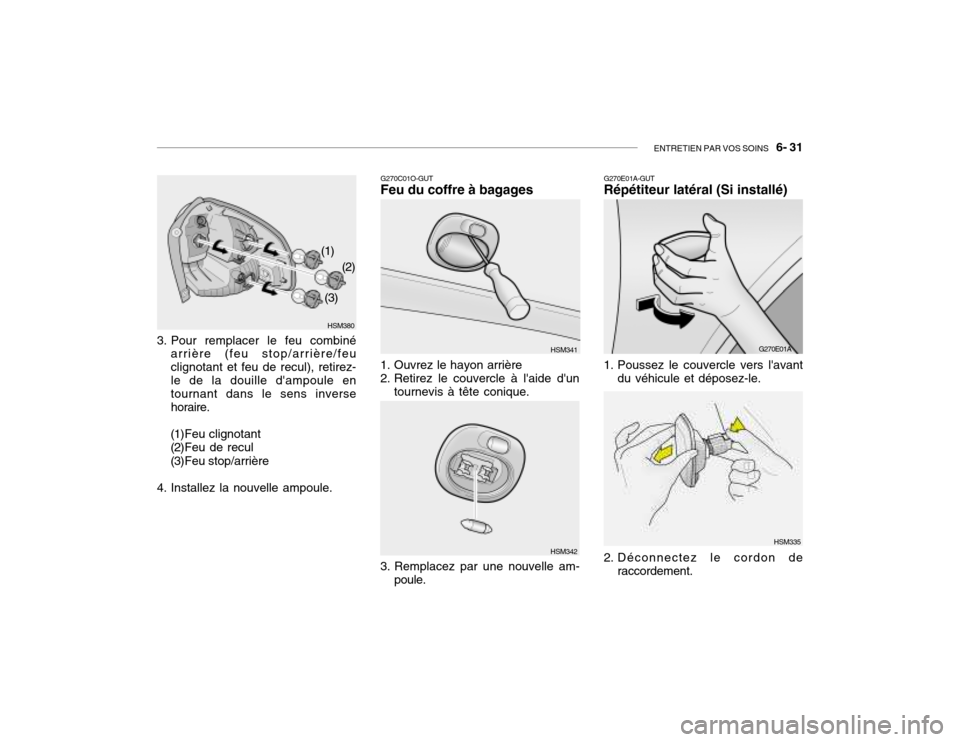

3. Pour remplacer le feu combiné arrière (feu stop/arrière/feu clignotant et feu de recul), retirez-le de la douille d'ampoule en tournant dans le sens inverse horaire.
(1)Feu clignotant
(2)Feu de recul
(3)Feu stop/arrière
4. Installez la nouvelle ampoule.
HSM342
G270C01O-GUT Feu du coffre à bagages
1. Ouvrez le hayon arrière
2. Retirez le couvercle à l'aide d'un tournevis à tête conique. HSM341
3. Remplacez par une nouvelle am- poule.
(1)
(2)
(3)

6- 32 ENTRETIEN PAR VOS SOINS
G270H01O-GUT Témoin allumé de la boîte à gants
1. Ouvrez la boîte à gants.
2. Retirez le couvercle à l'aide d'un tournevis à tête conique. HSM366
G270E02L
3. Déconnectez le cordon de raccordement.
G270G01A-GUT Lampe intérieur
HSM343
1. Retirez le couvercle à l'aide d'un tournevis à tête conique.
HSM344
2. Remplacez par une nouvelle am- poule.
3. Remplacez par une nouvelle am-
poule. HSM336

ENTRETIEN PAR VOS SOINS 6- 33
HTB284
4. Remplacez par une nouvelle am- poule.

6- 34 ENTRETIEN PAR VOS SOINS
G280A01O-GUT
No°9
10 11 12
Wattage
55/60
27215
10 15 10 16
No° 1 2 34 5 67 8Wattage 10
21/5 21 215
21

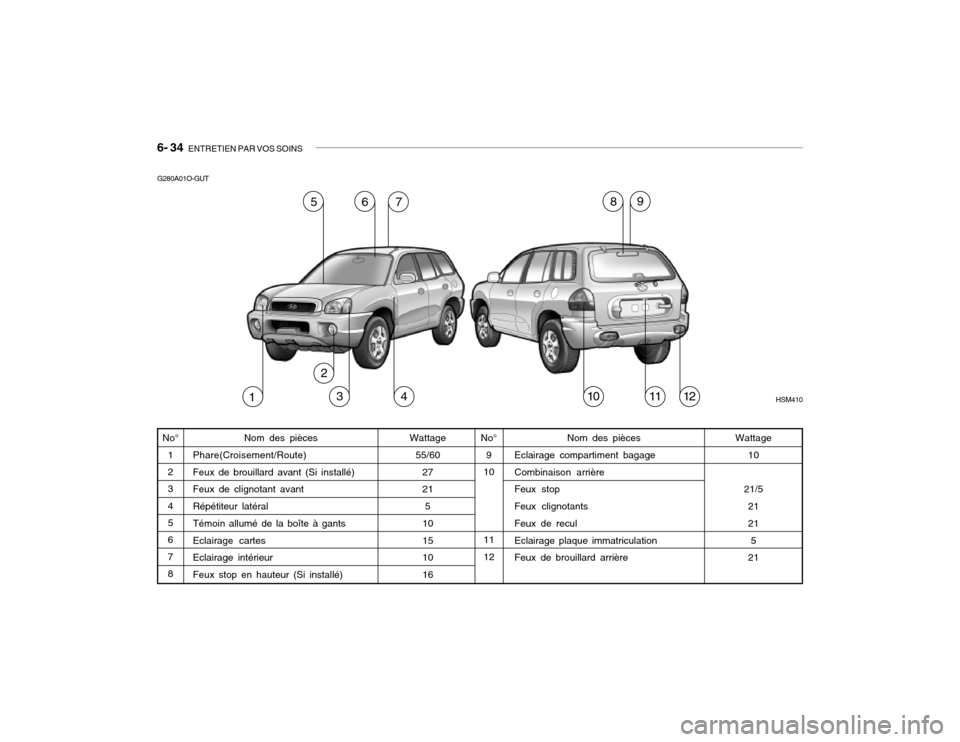

Nom des pièces
Eclairage compartiment bagage Combinaison arrière Feux stop Feux clignotants Feux de recul Eclairage plaque immatriculation Feux de brouillard arrière
Nom des pièces
Phare(Croisement/Route) Feux de brouillard avant (Si installé) Feux de clignotant avant Répétiteur latéral Témoin allumé de la boîte à gants Eclairage cartes Eclairage intérieur Feux stop en hauteur (Si installé)
1 2
34 67
8
HSM410
9
5
10 11 12
