PRESENTATION AV DIN HYUNDAI
33
o Innan du byter en säkring eller kopplar bort batteriet måste du vrida startnyckeln till "LOCK"
eller ta ur den. Tag aldrig bort eller byt den eller de säkringar som ingår i krockkuddesystemetmed startnyckeln i läge "ON" - indikering-slampan för krockkuddesystemet kommer dåatt tändas.
B990A04Y-GDT KONTROLL AV KROKKUDDE PÅ PASSAGERARPLATSEN(I förekommande fall) Systemet kontrollerar om det sitter någon på passagerarplatsen i framsätet. Om systemet känner att detinte sitter någon passagerare i höger framstol spärrar utlösningen av krockkudden och/ellersidokrockkuddden och bältessträckaren. Avsikten är att man skall slippa ersätta komponenter somannars skulle utlösts i onödan vid en olycka. OBS: Bagage eller last som väger mer än ca 15 kg skall inte placeras på passagerarstolen i framsätet. Detfinns risk att krockkudden och/eller sidokrockskudden utlöses vid en olycka. VARNING:
I höger framstol finns ett system som kopplar bort krockkudden när det inte sitter någon i stolen mendet kopplar inte bort krockkudden när det sitter ett barn där. Systemet är bara avsett att hindra onödigutlösning av krockkudden på högersidan när det inte sitter någon där. Vid en frontalkollission utlöseskrockkudden även om det bara ligger några kilo på stolsdynan. Barn måste därför alltid sitta i baksätet och de måste alltid sitta väl fastspända med säkerhetsbälteeller i för sin storlek och vikt lämpliga bilbarnstolar.
!
xdflswe-1.p65 6/30/03, 3:08 PM
33

1PRESENTATION AV DIN HYUNDAI
34
o Felaktig överdragsklädsel kangöra att sidokrockskuddarna inte utlöses riktigt.
o Montera inga tillbehör på eller nära sidokrockskuddarna.
o Slå inte hårt på yttersidan av
framstolarna.
o Lägg inget på eller mot
krockkudden eller mellan dig ochkrockkudden.
o Lägg inget mellan dörren och
framsätet (t ex ett paraply, enväska, etc.). Sådana föremål kan bli livsfarliga projektiler om en sidokrockskudde utlöses.
o Slå inte på sensorerna för
sidokrockskuddarna närtändningen är påkopplad; stor risk att en sidokrock-skudde utlöses med personskador somföljd.
B990B02Y-ADT Sidokrockskuddar (I förekommande fall) Det finns sidokrockskuddar på båda sidor i framsätet. Deras uppgift är att ge ytterligare skydd utöver det skydd som säkerhetsbältena ger.Sidokrockskuddarna utlöses endast vid en påkörning från sidan beroende på hårdhet, anslagsvinkel, hastighet ochträffpunkt. De utlöses emellertid inte vid alla typer av påkörning från sidan. VARNING:
o För att få bästa möjliga skydda av sidokrockskuddarna skall bådeföraren och frampassageraren sitta upprätt och vara välfastspända med sina säkerhetsbälten. Föraren skall hålla händerna på ratten mellanläge klockan 9:00 och 3:00. Frampassageraren skall hålla händerna i knät.
o Använd endast av Hyundai rekommenderad överdragskläd-sel på ryggstöden:
!B990B02Y
B990B01E
Sensor för sidokrockskudde
xdflswe-1.p65 6/30/03, 3:08 PM
34

1
PRESENTATION AV DIN HYUNDAI
35
JB150C2-AD Underhåll av krockkuddesystemet Krockkuddesystemet är i princip underhållsfritt. Inga ingrepp får görasav outbildad person. Efter tio år skall hela krockkuddesystemet kontrolloras på auktoriserad Hyundai verkstad. Alla reparationer i systemet skall göras på auktoriserad Hyundai verkstad.Felaktig hantering kan orsaka personskador. VARNING:
o Livsfarligt ! Montera aldring en bakåtvänd barnstol i framsätet om det finns en airbag påpassagerarsidan.
o Modifieringar av komponenter i
systemet, ändringar i kablageteller fastsättning av märken på kuddens lock kan påverka funktionen och leda tillpersonskador.
o vid rengöring av kuddens lock
skall ren torr eller lätt fuktad trasa användas. Lösningsmedel av alla slag kan påverka systemetsfunktion och får inte användas.
o Om krockkudden utlöses skall
ny kudde monteras avauktoriserad Hyundai verkstad.
o Gör inga förändringar i, eller
koppla loss kablaget. Detta kanleda till skada beroende på att krockkudden utlöses ofrivilligt eller inte fungerar som avsett.
!
B240C02L o Om komponenter i
krockkuddesystemet byts eller om bilen skrotas skall vissa säkerhetsföreskrifter iakttas. Din Hyundaiverkstad kan ge infor-mation om detta. Om dessa föreskrifter inte följs kan personskada uppstå.
o När bilen säljs bör den nye ägaren informeras om dessa krav.Kontrollera att denna handbokmedföljer bilen vid överlåtelsen.
xdflswe-1.p65 6/30/03, 3:08 PM
35

1PRESENTATION AV DIN HYUNDAI
36INSTRUMENT, KONTROLL-OCH VARNINGSLAMPOR
B260A03E-GDT (UTAN TRIPPMÄTARE)
14 15 16 17
18 19 20 21 22 23 B260A03E
12
34 567
2
8591 01112
13
24
xdflswe-1.p65 6/30/03, 3:08 PM
36

1
PRESENTATION AV DIN HYUNDAI
37

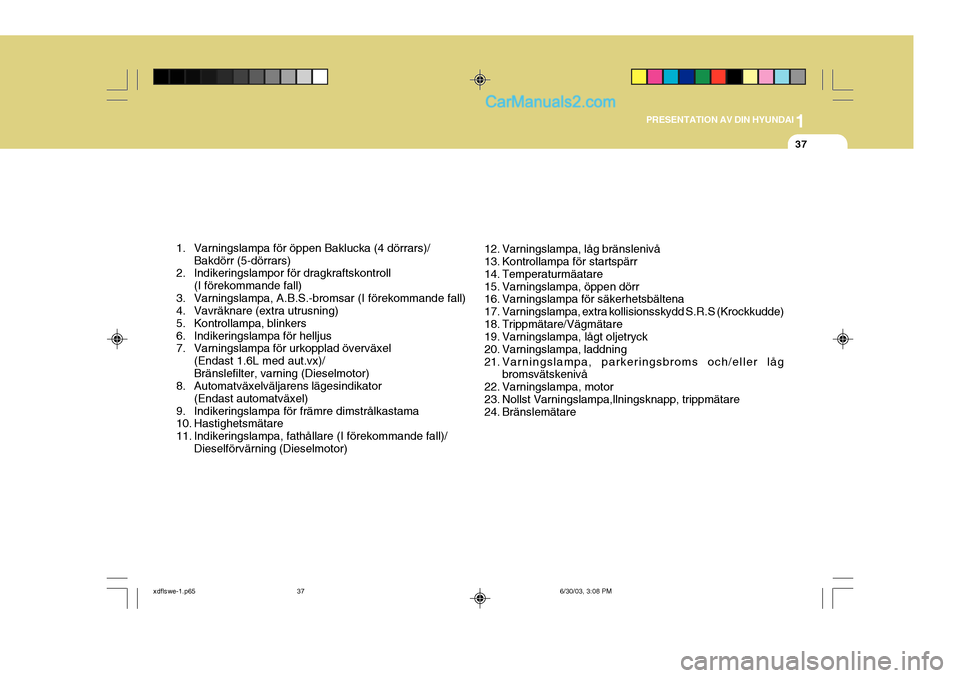

1. Varningslampa för öppen Baklucka (4 dörrars)/ Bakdörr (5-dörrars)
2. Indikeringslampor för dragkraftskontroll
(I förekommande fall)
3. Varningslampa, A.B.S.-bromsar (I förekommande fall)
4. Vavräknare (extra utrusning)
5. Kontrollampa, blinkers
6. Indikeringslampa för helljus
7. Varningslampa för urkopplad överväxel (Endast 1.6L med aut.vx)/ Bränslefilter, varning (Dieselmotor)
8. Automatväxelväljarens lägesindikator
(Endast automatväxel)
9. Indikeringslampa för främre dimstrålkastama
10. Hastighetsmätare
11. Indikeringslampa, fathållare (I förekommande fall)/ Dieselförvärning (Dieselmotor) 12. Varningslampa, låg bränslenivå
13. Kontrollampa för startspärr
14. Temperaturmäatare
15. Varningslampa, öppen dörr
16. Varningslampa för säkerhetsbältena
17. Varningslampa, extra kollisionsskydd S.R.S (Krockkudde)
18. Trippmätare/Vägmätare
19. Varningslampa, lågt oljetryck
20. Varningslampa, laddning
21. Varningslampa, parkeringsbroms och/eller låg
bromsvätskenivå
22. Varningslampa, motor
23. Nollst Varningslampa,llningsknapp, trippmätare
24. Bränslemätare
xdflswe-1.p65 6/30/03, 3:08 PM
37

1PRESENTATION AV DIN HYUNDAI
38
B260B03E-GDT (MED TRIPPMÄTARE)
13 18 192022 23
17
14 1516 21
B260B03E
1
2
456
11 12 7
89
10
3
4
xdflswe-1.p65 6/30/03, 3:09 PM
38

1
PRESENTATION AV DIN HYUNDAI
39
1. Varningslampa, motor
2. Varningslampa, extra kollisionsskydd S.R.S (krockkudde)
3. Varningslampa, lågt oljetryck
4. Kontrollampa, blinkers
5. Indikeringslampa, farthållare (I förekommande fall)
6. Indikeringslampa för främre dimstrålkastama (I förekommande fall)
7. Indikeringslampa för helljus
8. Dieselförvärning (Dieselmotor)
9. Kontrollampa för startspärr
10.Varningslampa, låg bränslenivå
11.Temperaturmäatare
12.Vavräknare (extra utrusning)
13.Varningslampa, A.B.S.-bromsar (I förekommande fall) 14.Varningslampa, laddning
15.Varningslampa för säkerhetsbältena
16.Bränslefilter, varning (Dieselmotor)/Varningslampa
för urkopplad överväxel (Endast 1.6L med aut.vx)
17.Trippmätare (I förekommande fall)
18.Varningslampa för öppen Baklucka
(4-dörrars)/Bakdörr (5-dörrars)
19.Varningslampa, öppen dörr
20.Varningslampa, parkeringsbroms och/
eller låg bromsvätskenivå
21.Indikeringslampor för dragkraftskontroll
(I förekommande fall)
22.Hastighetsmätare
23.Bränslemätare
xdflswe-1.p65 6/30/03, 3:09 PM
39

1PRESENTATION AV DIN HYUNDAI
40INDIKERINGS-OCH VARNINGSLAMPOR
SB210C1-FD Extra säkerhetssystem, Indikeringslampa
Indikeringslampan (SRI) på instrumentpanelen blinkar under casex sekunder när tändningsnyckeln vridits på eller när motorn startats. Därefter slocknar den. Om indickeringslampan inte tänds vid start eller förblir tänd under körningskall auktoriserad Hyundaiverkstad uppsökas då detta indikerar ett fel på systemet. B260P02Y-ADT
Varningslampa för
låsningsfria bromssystemet (ABS)(I förekommande fall)
När tändningsnyckeln vrids i läge "ON" tänds ABS-lampan och slocknar efter några sekunder.Om lampan förblir tänd under körning eller inte slocknar när tändningsnyckeln vrids på finns något fel på ABS-systemet. Låt snarast undersöka bilen på en auktoriserad verstad.Bromssystemet arbetar i detta fall som ett konventionellt system. VARNING:
Om varningslamporna för ABS SRIoch Parkeringsbroms/Låg bromsvätskenivå fortsätter att lysanär tändningsnyckeln är i läge "ON" eller tänds samtidigt under körning kan det vara något fel i E.B.D. (Elec-tronic Brake force Distribution). Om detta skulle inträffa skall du snarast kontakta en auktoriserad Hyundai-återförsäljare.
!
