2004 Hyundai Elantra Ägarmanual (in Swedish)

1
PRESENTATION AV DIN HYUNDAI
17LAST I BAKSÄTETUPPVÄRMDA SÄTEN
YB070E1-AD Framstolarna har eluppvärmning som kan kopplas in om tändningsnyckelnstår i läge "ON". YB300B1-AD Av säkerhetsskäl bör baksätet inte lastas högre än ryggstödens höjd.Tyngre föremål bör ej förvaras på hatthyllan eftersom kraftig inbromsning kan ge skador.
HXDFL100B140A01E
SÄKERHETSBÄLTEN
SB090A1-FD Säkerhetsbälten skall enligt lag alltid användas. Utöver detta gäller följande: SB090B1-FD Små barn Vi rekommenderar att små barn under 10 år färdas i barnstol. SB090C1-FD Större barn Vi rekommenderar att större barn färdas i baksätet och använder detvanliga säkerhetsbältet. ZB090H1-AD VÅRD AV SÄKERHETSBÄLTENA Säkerhetsbältena får ej demonteras eller utsättas för något slag av förändring.
xdflswe-1.p65 6/30/03, 3:08 PM
17

1PRESENTATION AV DIN HYUNDAI
18
SB090I1-FD Periodisk kontroll Kontrollera då och då att bältena är oskadade. Byt omedelbart eventuelltskadade detaljer. SB090J1-FD Håll bältena rena och torra Säkerhetsbälten skall hållas rena och torra. Vid rengöring skall mild tvållösning och varmt vatten användas. Starka rengöringsmedel kan försvagamaterialet. SB090K1-FD När skall bälten bytas? Om fordonet varit inblandat i en allvarligare olycka skall bältena alltid bytas. Detta gäller även om inga synligaskador finns. Ytterligare frågor om säkerhetsbälten kan ställas till din återförsäljare. B170A04A-ADT HÖJDINSTÄLLNING AV FRAMSÄTETSSÄKERHETSBÄLTE(I förekommande fall) Det övre fästet för säkerhetsbältet kan sättas i 4 olika lägen. Om säkerhetsbältet ligger fel över axeln blir skyddet inte det bästa möjliga.Säkerhetsbältet skall ligga mitt på axeln och inte mot halsen, det skall gå diagonalt över kroppen med midjedelenväl spänd över höfterna.
Anpassa det övre fästet försäkerhetsbältet för den person somskall använda bältet. Höj fästet genom att bara skjuta det uppåt. Sänk fästet genom att hålla in spärren och skjutadet nedåt. Släpp spärren när fästet sitter i rätt läge. Försök sedan att skjuta fästetupp eller ned för att kontrollera att det sitter fast.
VARNING:
o Höjdjusteringsdelen skall vara i låst läge när bilen är i rörelse.
o Om axelremmen på ett säkerhetsbälte inte sitter rätt i höjdled ger det sämre skydd viden olycka.
!
B170A01E
xdflswe-1.p65 6/30/03, 3:08 PM
18

1
PRESENTATION AV DIN HYUNDAI
19
SB090P1-FW ANVÄNDNING AV SÄKER- HETSBÄLTEN (3-punktstyp) Fäst bältena genom att dra ut låstungan och skjut in den i motsvarande del mellan sätena. Ett klickljud skall höras. Längden justeras automatiskt.Se till at bilbältet är ordentlight låst och att bältesbandet ej är vridet. B200A01S-GDT Justering av bilbälten Bältet skall sitta så lågt som möjligt över höfterna och ej över midjan. Om nedre bandet ligger för högt riskerar duvid kollision att glida under bältet, vilket kan resultera i onödiga skador. Bältets diagonala del skall gå över axeln ochunder den ena armen. Ett säkerhetsbälte får inte sitta under armen på sidan närmast dörren.
B180A01L
B200A01L
SB090R1-FD Lossa bältet Bältet lossas genom att trycka knappen vid låset. Bältet skall då automatiskt rulla in i rullen. Om detta ej sker kanbältet vara snott-om inte, uppsök en auktoriserad verkstad.B210A01L
xdflswe-1.p65
6/30/03, 3:08 PM
19

1PRESENTATION AV DIN HYUNDAI
20
B220A01E-GDT SÄKERHETSBÄLTE – 3-punkts rullbälte på mittplatsen bak(I förekommande fall) 1. Innan du kopplar säkerhetsbältetskall du kontrollera att låsblecket (a) sitter fast i låset (b).
2. Drag sedan ut säkerhetsbältet och
stick in låsblecket (c) i låset (d).
Det skall höras ett tydligt "låsklick" när låsblecket låses fast i låset. Längden på säkerhetsbältet anpassas automatiskt efter att det placeratskorrekt över axeln och runt höfterna. Om du sakta lutar dig framåt har du god rörelsefrihet men vid ett plötsligtstopp låses bältet fast. Det låser också om du snabbt lutar dig framåt. VARNING:
o När säkerhetsbältet på mittplatsen bak skall användasmåste båda låsblecken vara låsta i sina resp. lås. Om något avlåsen inte är riktigt låst blir risken för skador vid en kollision mycket stor.
o Tag aldrig ur låsblecket (a) ur låset (b) – utom i följande fall: 1) Vid nedfällning av bakre
ryggstöden.
2) Om det finns risk att säkerhetsbältet kan skadas av någon last i baksätet.
o Lås omedelbart åter fast låsblecket (a) i låset (b) efter att du fällt upp de bakre ryggstöden.
o Lossa låstungan (a) från låset (b) genom att sticka in något spetsigtverktyg i spåret i låset (b). (endast4-dörrars).
!
B220A01E
(a)
(c)
(b) (d)
B220A02Y
xdflswe-1.p65
6/30/03, 3:08 PM
20

1
PRESENTATION AV DIN HYUNDAI
21BARNSÄKERHET
B220C01Y-GDT Lossa säkerhetsbältet så här Tryck på knappen i låset när du vill lossa säkerhetsbältet.
!VARNING:
Låsen på mittplatsen bak skiljer sig från låsen på ytterplatserna. Kontrollera alltid vid användning av säkerhetsbältet på mittplatsenatt det kopplas fast i rätt lås så att det verkligen låser korrekt. B230A03A-ADT Barn skall alltid sitta i baksätet och vara väl fastspända för att minska risken för skador vid en olycka, ett plötsligt stopp eller en häftig manöver.Statistik visar att barn som sitter väl fastspända i baksätet löper mindre risk att skadas än om de sitter i framsätet.Större barn skall använda bilens vanliga säkerhetsbälten. Du skall alltid använda lämpligasäkerhetssystem för barn. Mindre barn skall sitta i speciella bilbarnstolar. Barn kan också skadas om intebilbarnstolen är rätt monterad i bilen. Innan du köper en bilbarnstol skall du kontrollera att den verkligen passar ijust din bil och att den kan sättas fast ordentligt. Bilbarnstolen måste också ha en till barnet passande storlek. Följnoga tillverkarens instruktioner vid montering av en bilbarnstol.
B220C01E
VARNING :
o Bilbarnstolar bör alltid placeras i baksätet. Sätt aldrig en bilbarnstol på passagerarplatsen i framsätet om bilen är utrustad med passagerarkrockkudde.Vid en eventuell frontalkollision kan passagerarsidans krockkudde blåsas upp och gerdå mycket allvarliga eller livsfarliga skador på ett barn som sitter i framsätet. Sätt därför alltidbarnen i baksätet.
o Tänk på att en bilbarnstol som
lämnas i en bil i starkt solskenkan bli mycket het. Kontrollera innan du sätter barnet i bilbarnstolen.
o När bilbarnstolen inte används skall den förvaras ibagageutrymmet eller varafastsatt med ett säkerhetsbälte så att den inte kan kastas framåt vid en olycka eller en plötsliginbromsning.
!
xdflswe-1.p65 6/30/03, 3:08 PM
21

1PRESENTATION AV DIN HYUNDAI
22
o Barn som är för stora för att sittai en bilbarnstol skall sitta i baksätet och använda bilensvanliga säkerhetsbälten.
o Se till att axelremmen alltid sitter
mitt över axeln och inte liggermot halsen. Om du flyttar barnet mot mitten av bilen brukar axelremmen komma i ettlämpligare läge. Midjedelen av säkerhetsbältet skall alltid sitta så långt ned över höfterna sommöjligt och vara väl spänd.
o Om säkerhetsbältet inte passar
riktigt skall en bälteskuddeanvändas så att barnet kommer högre.
o Låt aldrig ett barn stå upp på golvet eller stå på knä på ett säte.
o Använd aldrig en barnstol som
bara hängs på ett ryggstöd; en sådan kan aldrig ge tillräckligt gott skydd vid en olycka. o Låt aldrig någon bara hålla ett
barn i famnen när bilen är i rörelse. Det är helt omöjligt atthålla fast och skydda ett barn vid en hård bromsning eller en eventuell olycka. Det hjälper inteatt personen som håller barnet själv använder säkerhetsbälte.
o Om en bilbarnstol inte sitter riktigt fast är risken mycket stor attbarnet får allvarliga eller dödliga skador vid en eventuell kollision.
B230G01Y-ADT Montering på mittplatsen bak
Använd säkerhetsbältet på mittplatsen som bilden visar. Kontrollera sedan att bilbarnstolen sit-ter riktigt fast genom att dra i den hårt fram och tillbaka. Om bilbarnstolen inte sitter riktigt fast skall du justera längden på säkerhetsbältet.Om det finns ett extra spännband eller extra krokar skall du också fästa dessa men följ alltid noga tillverkarensmonteringsanvisningar.
B235G01Y
xdflswe-1.p65 6/30/03, 3:08 PM
22

1
PRESENTATION AV DIN HYUNDAI
23
B230G01A-ADT Montering på ytterplats bak
Drag först ut säkerhetsbältet så långt det går för att koppla om det till låsläge. Sätt sedan bilbarnstolen på plats ochsätt fast den med säkerhetsbältet. Se till att bältet blir väl spänt. Axelremmen får inte sitta så att den ligger motbarnets huvud eller hals. Kontrollera sedan att bilbarnstolen sitter riktigt fast genom att dra i den hårt i alla riktningar.Drag bältet ytterligare mot upprullningsautomaten om barnstolen inte sitter riktigt fast. När du tar bortbarnstolen skall du låta säkerhetsbältet rulla in helt; det kopplas då om från låsläge till normalläger för användningav en vuxen eller ett större barn. OBS:
o Innan du monterar en bilbarnstol
skall du noga läsa tillverkarens monteringsanvisningar.
o Om ett säkerhetsbälte inte fungerar enligt beskrivningenskall du omedelbart låtakontrollera det hos närmaste Hyundai-återförsäljare.
!VARNING:
Placera aldrig en bilbarnstol i framsätet om bilen är utrustad med krockkudde för passagerarplatsen.En krockkudde utlöses som en ex- plosion och med våldsam kraft som kan ge barnet allvarliga ellerlivsfarliga skador. Placera alltid bilbarnstolar i baksätet.B230G01EHSM386
B230B02A-GDT Fästen för barnstolar Små barn skall alltid sitta i en bilbarnstol av lämplig storlek med avseende på barnets storlek och vikt. Bilbarnstolenmåste monteras exakt enligt tillverkarens anvisningar. Bilbarnstolen bör placeras i baksätet eftersom dettaär den säkraste platsen vid en eventuell olycka. Din bil har tre fästen för montering av en bilbarnstol eller ettbabyskydd. Skruv, Hållare (5/16"-22 mm)
Bricka, Konisk fjäder Hållare, Barnstolsfäste Låsbrickaricka
xdflswe-1.p65 6/30/03, 3:08 PM
23

1PRESENTATION AV DIN HYUNDAI
24
B230C01E
G230C02E
Lock
FästhakeBilens front Fästöglor
Fäsögla

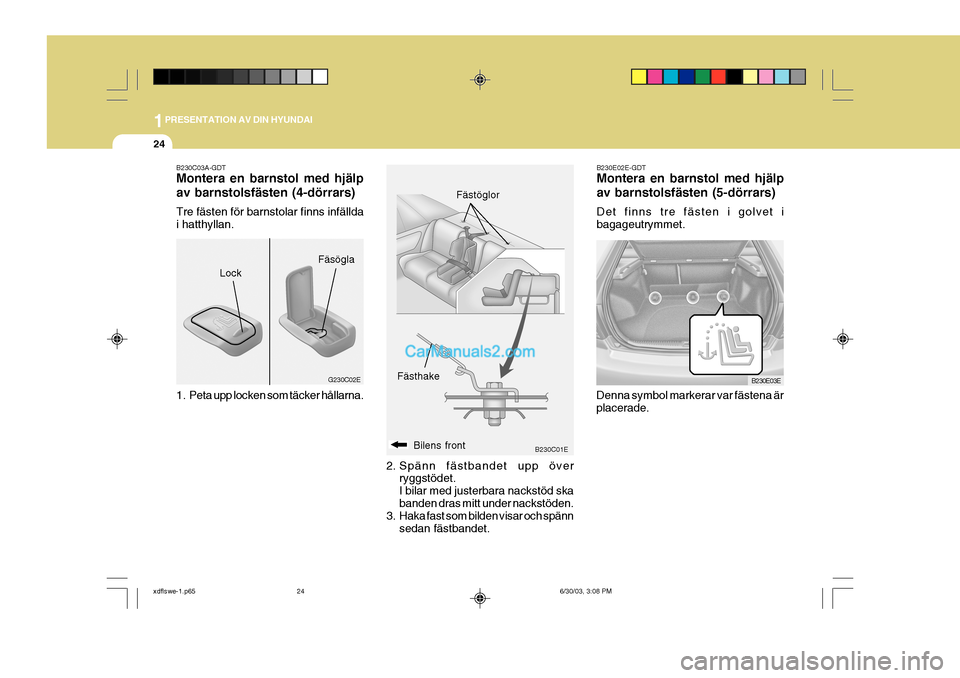

B230C03A-GDT Montera en barnstol med hjälp av barnstolsfästen (4-dörrars) Tre fästen för barnstolar finns infällda i hatthyllan.
1. Peta upp locken som täcker hållarna. B230E02E-GDT Montera en barnstol med hjälp av barnstolsfästen (5-dörrars) Det finns tre fästen i golvet i bagageutrymmet.
2. Spänn fästbandet upp över ryggstödet.I bilar med justerbara nackstöd skabanden dras mitt under nackstöden.
3. Haka fast som bilden visar och spänn
sedan fästbandet.
B230E03E
Denna symbol markerar var fästena är placerade.
xdflswe-1.p65 6/30/03, 3:08 PM
24
