MANUTENZIONE "FAI-DA-TE"
9
G040A01B
L'olio e filtro devono essere sostituiti agli intervalli indicati nella tabella dellaSezione 5. Procedete nel seguente modo:
1. Parcheggiate la vettura in piano ed inserite il freno di stazionamento. Mantenete il motore avviato finchèentra in temperatura. Spegnete il motore. Inserite la leva di selezione in "P" (c. automatico) o inretromarcia (c. manuale).
2. Aprite il cofano e rimuovete il tappo dell'olio.
3. Collocate un recipiente sotto il motore, svitate il tappo di scarico elasciate defluire l'olio.
2,7L

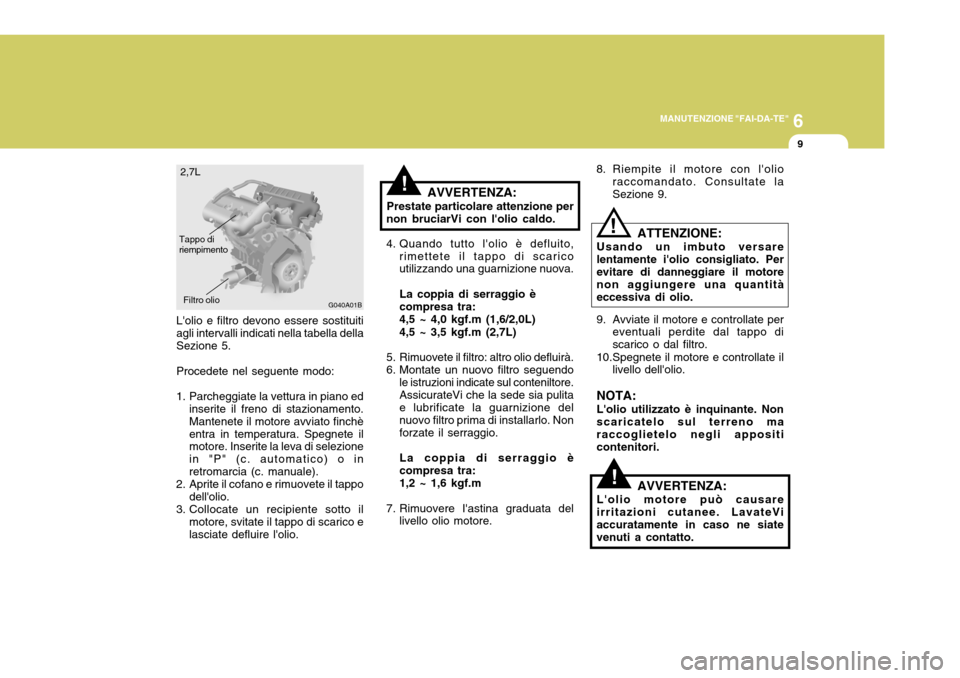

Tappo di riempimento Filtro olio
!AVVERTENZA:
Prestate particolare attenzione per
non bruciarVi con l'olio caldo.
4. Quando tutto l'olio è defluito, rimettete il tappo di scarico utilizzando una guarnizione nuova. La coppia di serraggio è compresa tra: 4,5 ~ 4,0 kgf.m (1,6/2,0L) 4,5 ~ 3,5 kgf.m (2,7L)
5. Rimuovete il filtro: altro olio defluirà.
6. Montate un nuovo filtro seguendo le istruzioni indicate sul conteniltore.AssicurateVi che la sede sia pulita e lubrificate la guarnizione del nuovo filtro prima di installarlo. Nonforzate il serraggio. La coppia di serraggio è compresa tra: 1,2 ~ 1,6 kgf.m
7. Rimuovere I'astina graduata del livello olio motore. 8. Riempite il motore con l'olio
raccomandato. Consultate la Sezione 9.
9. Avviate il motore e controllate per eventuali perdite dal tappo discarico o dal filtro.
10.Spegnete il motore e controllate il livello dell'olio.
NOTA: L'olio utilizzato è inquinante. Non scaricatelo sul terreno maraccoglietelo negli appositi contenitori.
!AVVERTENZA:
L'olio motore può causare irritazioni cutanee. LavateVi accuratamente in caso ne siatevenuti a contatto.
! ATTENZIONE:
Usando un imbuto versare lentamente i'olio consigliato. Perevitare di danneggiare il motore non aggiungere una quantità eccessiva di olio.

6MANUTENZIONE "FAI-DA-TE"
10
SG050C1-FT
Controllo del liquido refrigerante
Il livello del refrigerante si può controllare dal lato della vaschetta di plastica. Il livello deve essere compreso tra le linee di "L" e "F"segnate sulla vaschetta. Se il livello è al di sotto di "L", rabboccate. Se notate che il livello del liquido si trovasovente al di sotto del minimo, contattate il Vostro Concessionario Hyundai.
SG050B1-FT
Refrigerante consigliato
Usate refrigerante al glicole di etilene
in soluzione con 50% di acqua. Il liquido refrigerante deve essere compatibile con le parti in alluminiodel motore. Non aggiungete altri additivi.
Se la concentrazione di antigelo
supera il 60% o scende al di sotto del 35%, il sistema di raffreddamentopotrebbe risultarne danneggiato. Per assicurare l'esatta concentrazione di antigelo quando si effettua il rabboccoo la sostituzione del liquido refrigerante, consultate la tabella sottostante.
Acqua
65% 60%50%40%
35%40%50%60%
Temperatura
ambiente
Gradi centigradi
-15 -25-35-45 Concentrazione liquido
Refrigerante
Soluzione antigelo
!
CONTROLLO E SOSTITUZIONE DELLIQUIDO REFRIGERANTE
SG050A1-FT
ATTENZIONE:
Non togliete il tappo del radiatore a motore caldo. Il refrigerante potrebbe fuoriuscire e causareustioni.

6
MANUTENZIONE "FAI-DA-TE"
11
G050D02A-ATT Sostituzione del liquido refrigerante Il refrigerante deve essere cambiato secondo gli intervalli specificati nella tabella relativa della Sezione 5.
ATTENZIONE:
Nel caso in cui il liquido venisse versato accidentalmente sulla carrozzeria della Vostra vettura, lavate subito con acqua.
!

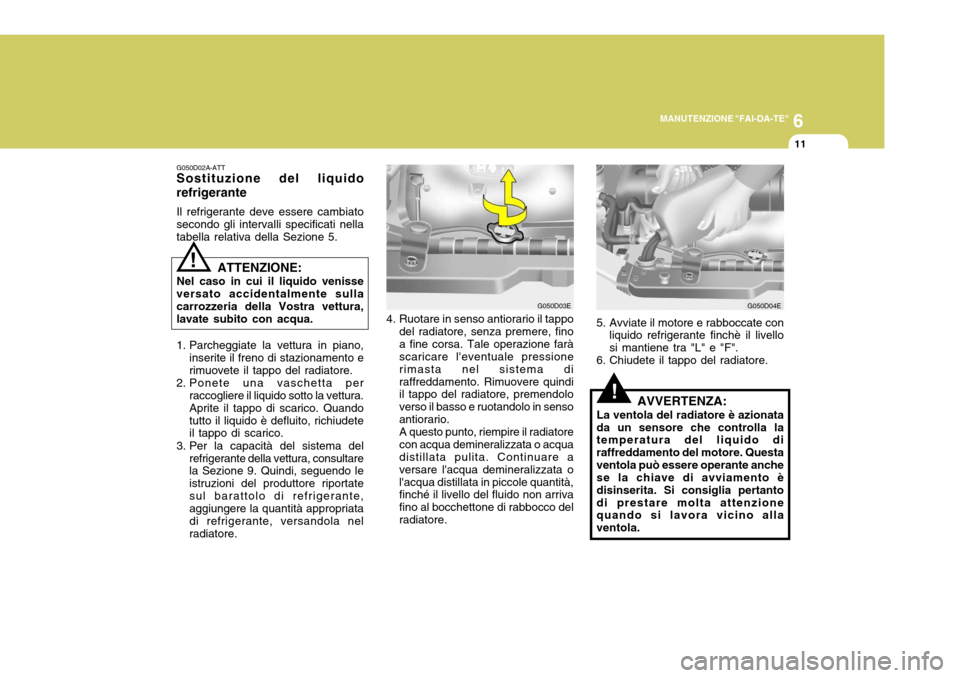

1. Parcheggiate la vettura in piano, inserite il freno di stazionamento e rimuovete il tappo del radiatore.
2. Ponete una vaschetta per raccogliere il liquido sotto la vettura. Aprite il tappo di scarico. Quandotutto il liquido è defluito, richiudete il tappo di scarico.
3. Per la capacità del sistema del refrigerante della vettura, consultarela Sezione 9. Quindi, seguendo le istruzioni del produttore riportatesul barattolo di refrigerante, aggiungere la quantità appropriata di refrigerante, versandola nelradiatore. 4. Ruotare in senso antiorario il tappo
del radiatore, senza premere, finoa fine corsa. Tale operazione farà scaricare l'eventuale pressione rimasta nel sistema diraffreddamento. Rimuovere quindi il tappo del radiatore, premendolo verso il basso e ruotandolo in sensoantiorario.A questo punto, riempire il radiatorecon acqua demineralizzata o acqua distillata pulita. Continuare a versare l'acqua demineralizzata ol'acqua distillata in piccole quantità, finché il livello del fluido non arriva fino al bocchettone di rabbocco delradiatore. G050D03E
G050D04E
!AVVERTENZA:
La ventola del radiatore è azionata da un sensore che controlla la temperatura del liquido di raffreddamento del motore. Questaventola può essere operante anche se la chiave di avviamento è disinserita. Si consiglia pertantodi prestare molta attenzione quando si lavora vicino alla ventola.
5. Avviate il motore e rabboccate con
liquido refrigerante finchè il livellosi mantiene tra "L" e "F".
6. Chiudete il tappo del radiatore.

6MANUTENZIONE "FAI-DA-TE"
12SOSTITUZIONE DELLE CANDELE

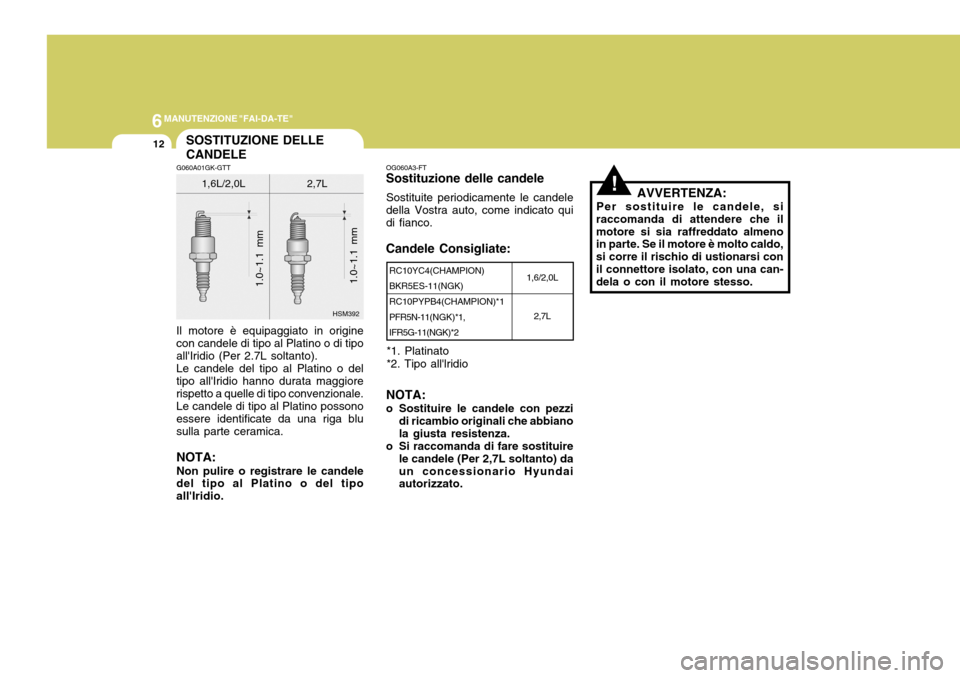

G060A01GK-GTT Il motore è equipaggiato in origine con candele di tipo al Platino o di tipo all'Iridio (Per 2.7L soltanto).Le candele del tipo al Platino o deltipo all'Iridio hanno durata maggiorerispetto a quelle di tipo convenzionale.Le candele di tipo al Platino possonoessere identificate da una riga blusulla parte ceramica. NOTA: Non pulire o registrare le candele del tipo al Platino o del tipo all'Iridio.
1.0~1.1 mm
HSM392
1,6L/2,0L 2,7L
!
OG060A3-FT
Sostituzione delle candele
Sostituite periodicamente le candele della Vostra auto, come indicato qui di fianco.
Candele Consigliate:
NOTA:
o Sostituire le candele con pezzi di ricambio originali che abbiano la giusta resistenza.
o Si raccomanda di fare sostituire le candele (Per 2,7L soltanto) daun concessionario Hyundai autorizzato. AVVERTENZA:
Per sostituire le candele, si
raccomanda di attendere che il motore si sia raffreddato almeno in parte. Se il motore è molto caldo, si corre il rischio di ustionarsi conil connettore isolato, con una can- dela o con il motore stesso.
RC10YC4(CHAMPION) BKR5ES-11(NGK)RC10PYPB4(CHAMPION)*1 PFR5N-11
(NGK)*1,
IFR5G-11(NGK)*2 1,6/2,0L
2,7L
1.0~1.1 mm
*1. Platinato *2. Tipo all'lridio

6
MANUTENZIONE "FAI-DA-TE"
13
!
HGK5066
G060C02GK-GTT
Camboi delle candele

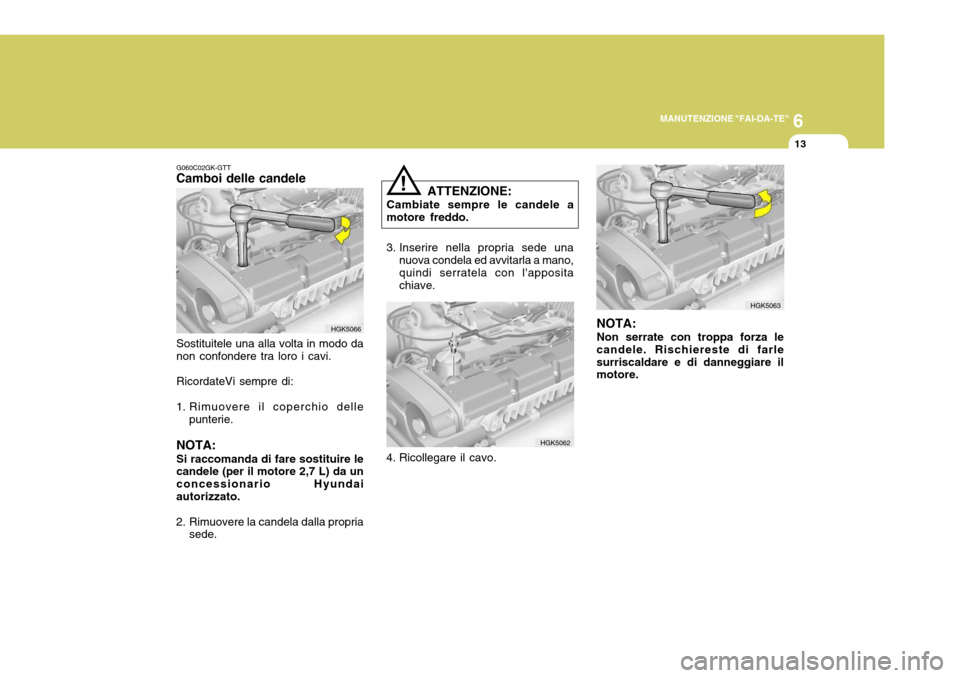

Sostituitele una alla volta in modo da non confondere tra loro i cavi. RicordateVi sempre di:
1. Rimuovere il coperchio delle punterie.
NOTA: Si raccomanda di fare sostituire le candele (per il motore 2,7 L) da un concessionario Hyundaiautorizzato.
2. Rimuovere la candela dalla propria sede. ATTENZIONE:
Cambiate sempre le candele amotore freddo.
HGK5062
3. Inserire nella propria sede una
nuova condela ed avvitarla a mano, quindi serratela con l'apposita chiave.
4. Ricollegare il cavo. NOTA: Non serrate con troppa forza le candele. Rischiereste di farlesurriscaldare e di danneggiare il motore.
HGK5063

6MANUTENZIONE "FAI-DA-TE"
14
G080A02GK
!
G080A02A-ATT
Spazzole TERGICRISTALLI
Controllate periodicamente lo stato di usura delle spazzole dei tergicristalli e pulitele, se necessario con unaspugna e un detergente non abrasivo. Se le spazzole sono usurate, sostituitele immediatamente. ATTENZIONE:
o Non azionate i tergicristalli sul parabrezza asciutto. Il vetropotrebbe graffiarsi.
o Tenere lontana la parte in gomma dai prodotti a base di petrolio, quali olio motore, benzina, ecc.
SOSTITUZIONE FILTRO ARIA

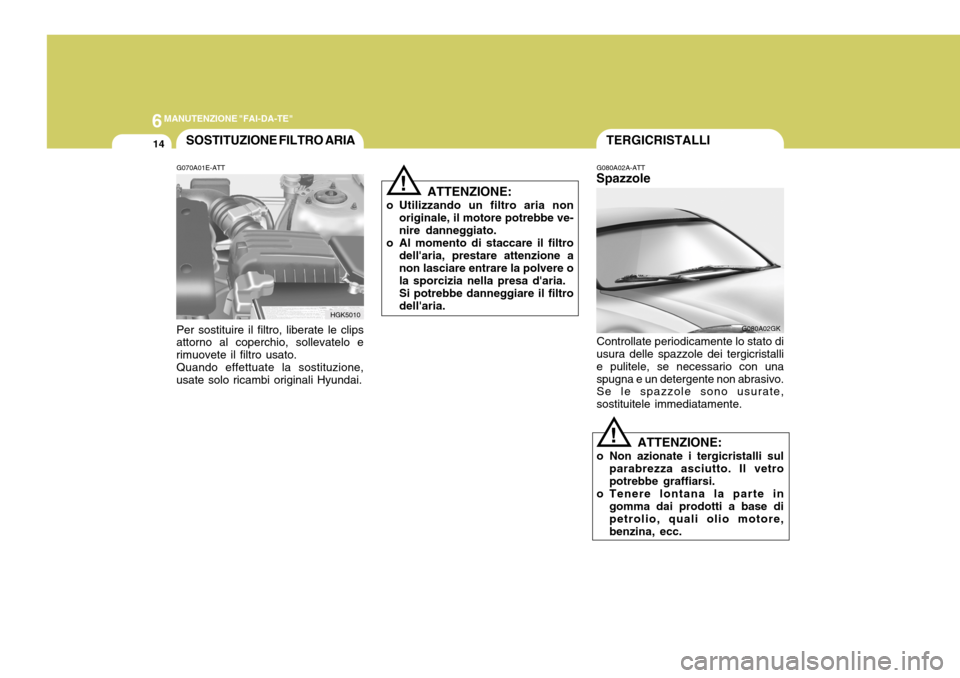

G070A01E-ATT Per sostituire il filtro, liberate le clips
attorno al coperchio, sollevatelo e rimuovete il filtro usato.
Quando effettuate la sostituzione,
usate solo ricambi originali Hyundai.
HGK5010
! ATTENZIONE:
o Utilizzando un filtro aria non originale, il motore potrebbe ve- nire danneggiato.
o Al momento di staccare il filtro dell'aria, prestare attenzione a non lasciare entrare la polvere o la sporcizia nella presa d'aria. Si potrebbe danneggiare il filtro dell'aria.

6
MANUTENZIONE "FAI-DA-TE"
15
G080B01HR-GTT
Sostituzione delle spazzole del tergicristallo
Per sostituire le spazzole del tergicristallo, alzare il tergicristallo inposizione verticale.

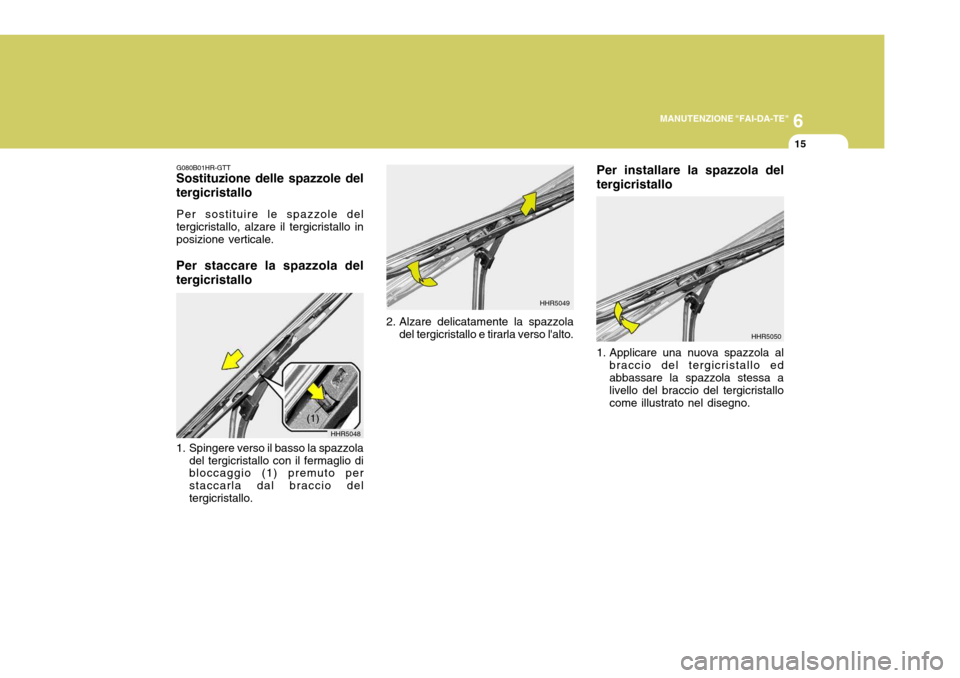

Per staccare la spazzola del tergicristallo
1. Spingere verso il basso la spazzola del tergicristallo con il fermaglio di bloccaggio (1) premuto per staccarla dal braccio deltergicristallo. HHR5048
(1)
2. Alzare delicatamente la spazzola
del tergicristallo e tirarla verso l'alto. Per installare la spazzola del tergicristallo
1. Applicare una nuova spazzola al
braccio del tergicristallo ed abbassare la spazzola stessa a livello del braccio del tergicristallocome illustrato nel disegno.
HHR5049
HHR5050

6MANUTENZIONE "FAI-DA-TE"
16CONTROLLO DELL'OLIO DEL CAMBIO MANUALE
HGK5009
!
G100A03GK-GTT Il controllo dell'olio del cambio manuale
deve essere effettuato secondo gli intervalli indicati nella Sezione 5. Olio raccomandato
Usate solo HYUNDAI GENUINE
PARTS MTF 75W/85 (API GL-4) per il cambio manuale.
Capacità olio per il cambio manuale 5 marce : 2,15L 6 marce : 2,2L
AVVERTENZA:
È sempre meglio controllare il
livello dell'olio del cambio manualea motore freddo. Tappo di scaricoG090A01A-GTT Il livello del liquido contenuto nel
serbatoio deve essere controllato periodicamente e, durante la stagioneinvernale più frequentemente. La capacità del serbatoio è di 3,0 litri.
ATTENZIONE:
o Non usate liquido refrigerante o antigelo nell'impianto lavacristalli poichè potrebbecausare danni alla carrozzeria.
o Non mettete in azione il
lavacristalli quando il serbatoio contenente il liquido è vuoto poichè il motorino potrebbedanneggiarsi.

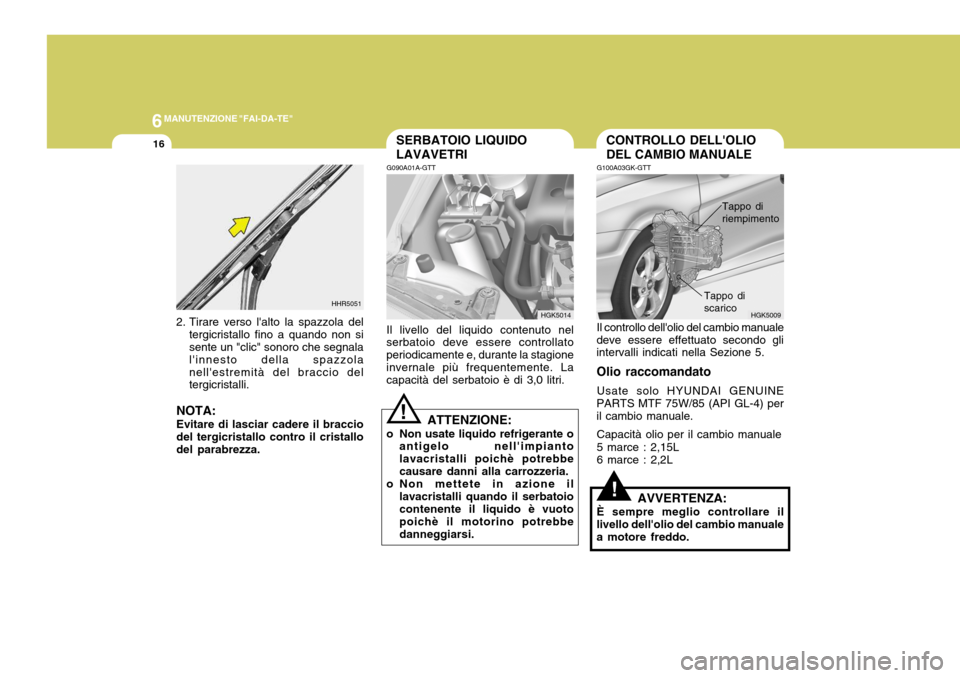

SERBATOIO LIQUIDO LAVAVETRI
!
HGK5014
Tappo di riempimento2. Tirare verso l'alto la spazzola del
tergicristallo fino a quando non si sente un "clic" sonoro che segnala l'innesto della spazzolanell'estremità del braccio del tergicristalli.
NOTA: Evitare di lasciar cadere il braccio del tergicristallo contro il cristallodel parabrezza. HHR5051
