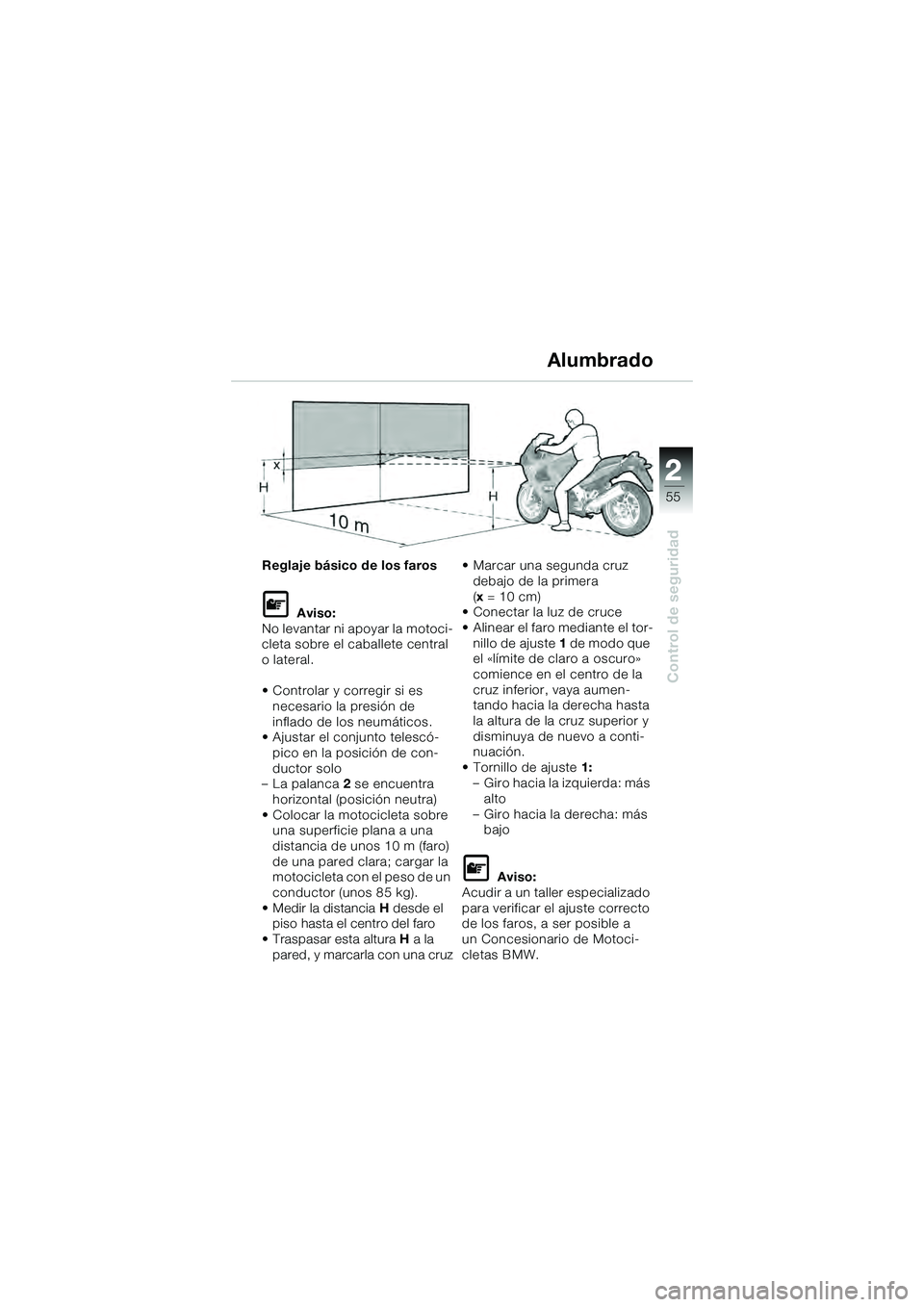

Page 57 of 100
22
55
Control de seguridad
2
Reglaje básico de los faros
Aviso:
No levantar ni apoyar la motoci-
cleta sobre el caballete central
o lateral.
• Controlar y corregir si es
necesario la presión de
inflado de los neumáticos.
• Ajustar el conjunto telescó-
pico en la posición de con-
ductor solo
– La palanca 2 se encuentra
horizontal (posición neutra)
• Colocar la motocicleta sobre una superficie plana a una
distancia de unos 10 m (faro)
de una pared clara; cargar la
motocicleta con el peso de un
conductor (unos 85 kg).
•Medir la distancia H desde el
piso hasta el centro del faro
• Traspasar esta altura H a la
pared, y marcarla con una cruz • Marcar una segunda cruz
debajo de la primera
(x =10cm)
• Conectar la luz de cruce
• Alinear el faro mediante el tor- nillo de ajuste 1 de modo que
el «límite de claro a oscuro»
comience en el centro de la
cruz inferior, vaya aumen-
tando hacia la derecha hasta
la altura de la cruz superior y
disminuya de nuevo a conti-
nuación.
• Tornillo de ajuste 1:
– Giro hacia la izquierda: más alto
– Giro hacia la derecha: más bajo
Aviso:
Acudir a un taller especializado
para verificar el ajuste correcto
de los faros, a ser posible a
un Concesionario de Motoci-
cletas BMW.
Alumbrado
10k41bke3.book Seite 55 Donnerstag, 27. Mai 2004 8:39 08

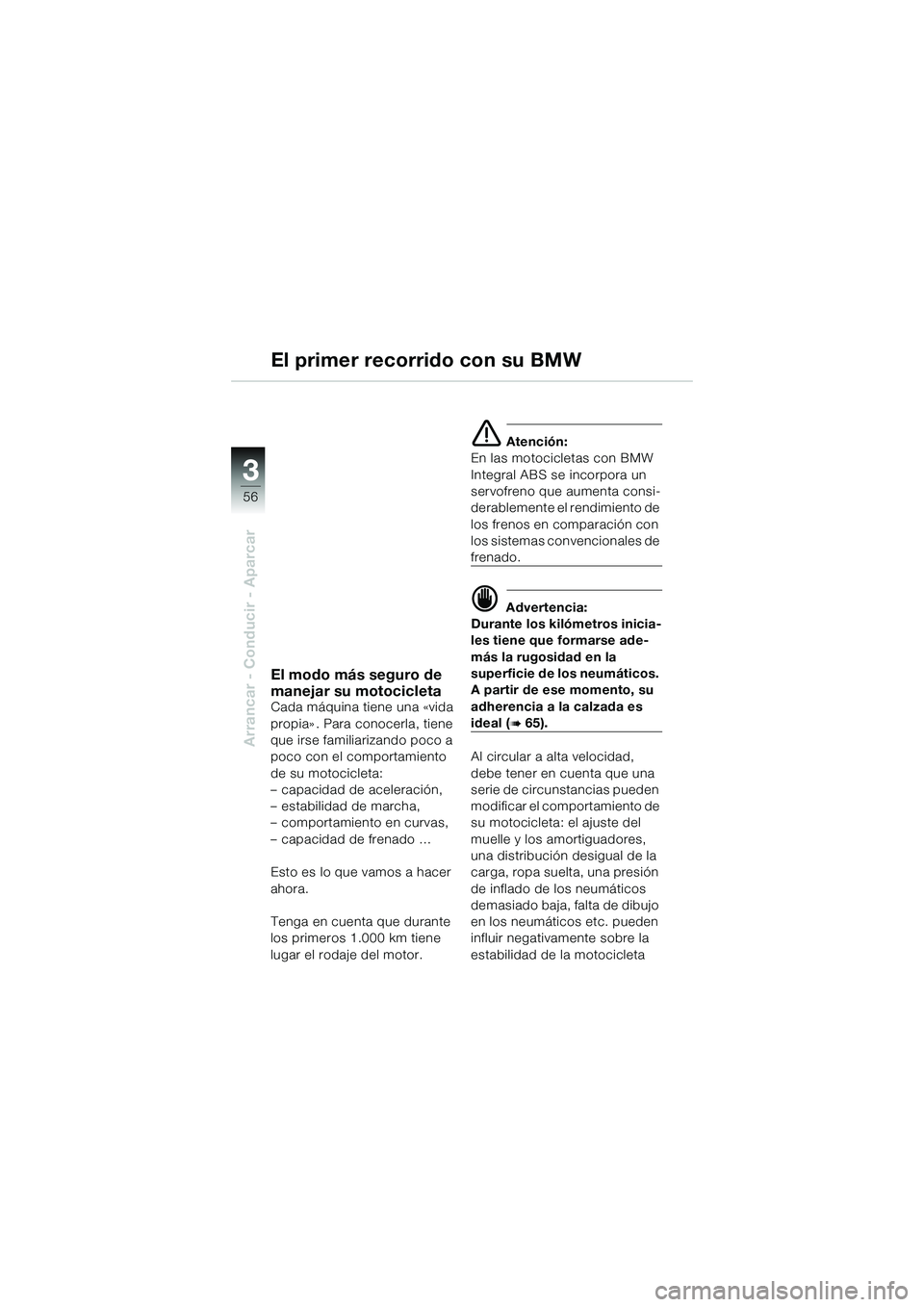

Page 58 of 100
56
Arrancar - Conducir - Aparcar
3
El modo más seguro de
manejar su motocicleta
Cada máquina tiene una «vida
propia» . Para conocerla, tiene
que irse familiarizando poco a
poco con el comportamiento
de su motocicleta:
– capacidad de aceleración,
– estabilidad de marcha,
– comportamiento en curvas,
– capacidad de frenado …
Esto es lo que vamos a hacer
ahora.
Tenga en cuenta que durante
los primeros 1.000 km tiene
lugar el rodaje del motor.
Atención:
En las motocicletas con BMW
Integral ABS se incorpora un
servofreno que aumenta consi-
derablemente el rendimiento de
los frenos en comparación con
los sistemas convencionales de
frenado.
Advertencia:
Durante los kilómetros inicia-
les tiene que formarse ade-
más la rugosidad en la
superficie de los neumáticos.
A partir de ese momento, su
adherencia a la calzada es
ideal ( 65).
Al circular a alta velocidad,
debe tener en cuenta que una
serie de circunstancias pueden
modificar el comportamiento de
su motocicleta: el ajuste del
muelle y los amortiguadores,
una distribución desigual de la
carga, ropa suelta, una presión
de inflado de los neumáticos
demasiado baja, falta de dibujo
en los neumáticos etc. pueden
influir negativamente sobre la
estabilidad de la motocicleta
El primer recorrido con su BMW
10k41bke3.book Seite 56 Donnerstag, 27. Mai 2004 8:39 08

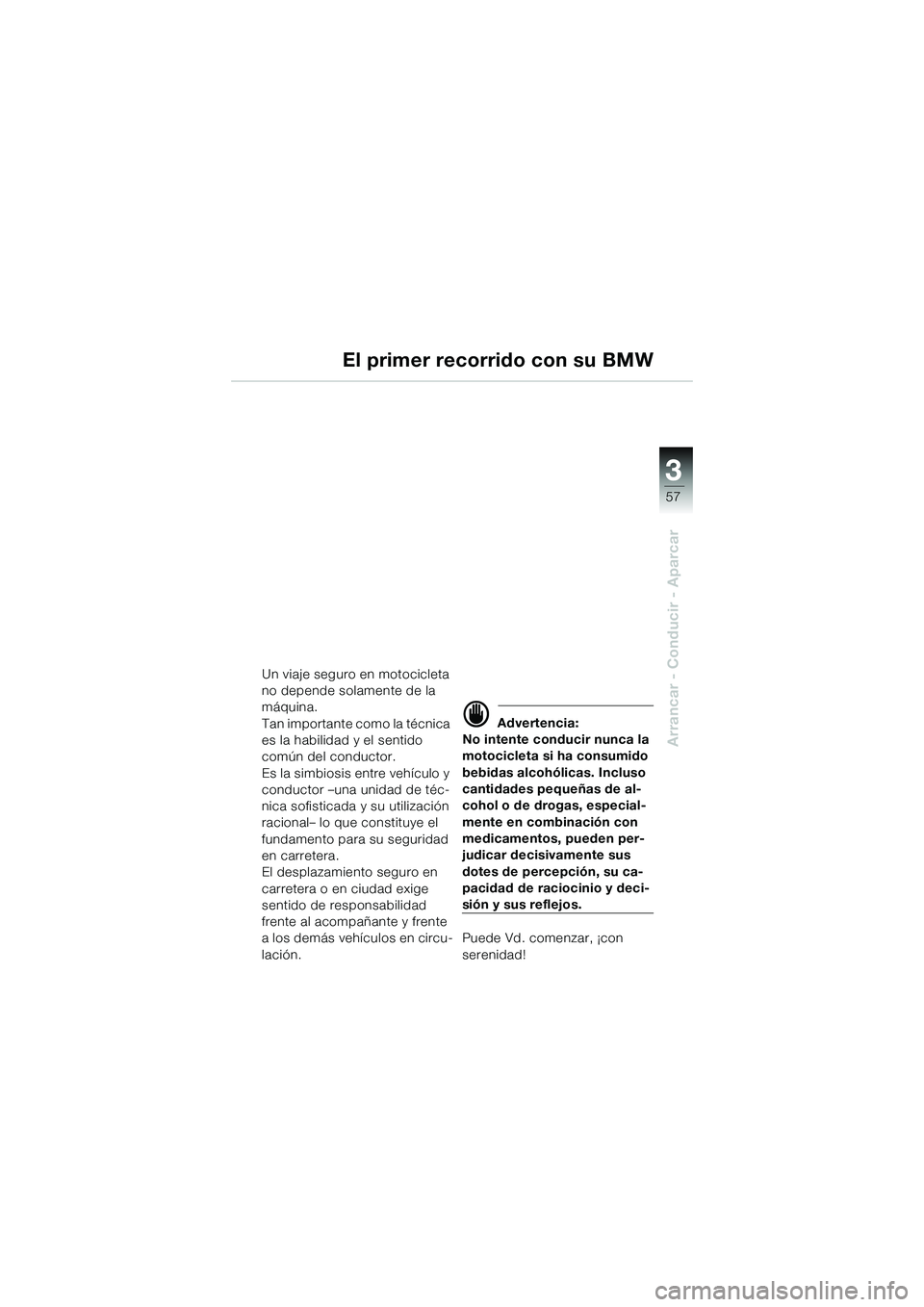

Page 59 of 100
3
57
Arrancar - Conducir - Aparcar
El primer recorrido con su BMW
Un viaje seguro en motocicleta
no depende solamente de la
máquina.
Tan importante como la técnica
es la habilidad y el sentido
común del conductor.
Es la simbiosis entre vehículo y
conductor –una unidad de téc-
nica sofisticada y su utilización
racional– lo que constituye el
fundamento para su seguridad
en carretera.
El desplazamiento seguro en
carretera o en ciudad exige
sentido de responsabilidad
frente al acompañante y frente
a los demás vehículos en circu-
lación.
Advertencia:
No intente conducir nunca la
motocicleta si ha consumido
bebidas alcohólicas. Incluso
cantidades pequeñas de al-
cohol o de drogas, especial-
mente en combinación con
medicamentos, pueden per-
judicar decisivamente sus
dotes de percepción, su ca-
pacidad de raciocinio y deci-
sión y sus reflejos.
Puede Vd. comenzar, ¡con
serenidad!
10k41bke3.book Seite 57 Donnerstag, 27. Mai 2004 8:39 08

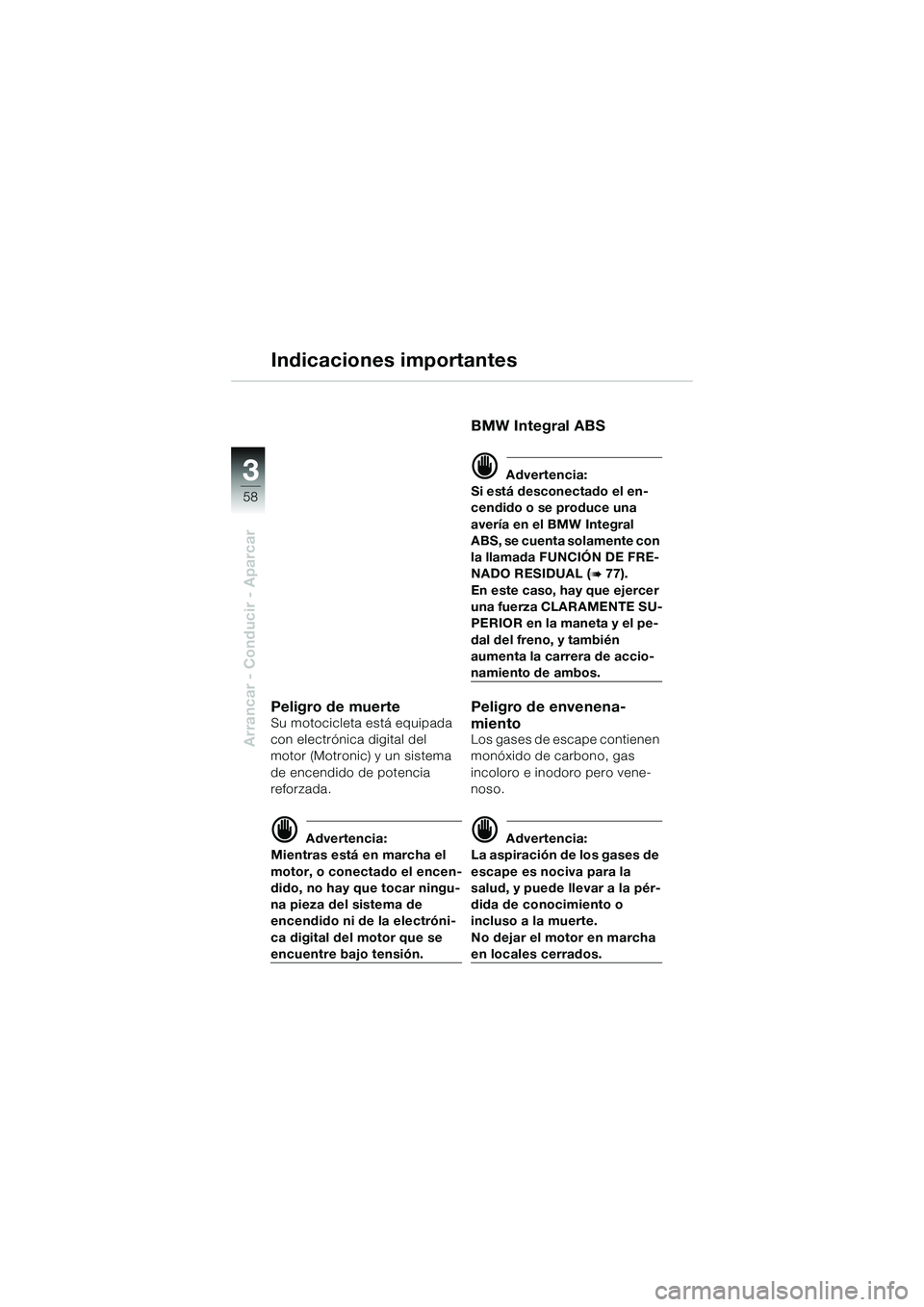

Page 60 of 100
58
Arrancar - Conducir - Aparcar
3
Indicaciones importantes
Peligro de muerteSu motocicleta está equipada
con electrónica digital del
motor (Motronic) y un sistema
de encendido de potencia
reforzada.
Advertencia:
Mientras está en marcha el
motor, o conectado el encen-
dido, no hay que tocar ningu-
na pieza del sistema de
encendido ni de la electróni-
ca digital del motor que se
encuentre bajo tensión.
BMW Integral ABS
Advertencia:
Si está desconectado el en-
cendido o se produce una
avería en el BMW Integral
ABS, se cuenta solamente con
la llamada FUNCIÓN DE FRE-
NADO RESIDUAL (
77).
En este caso, hay que ejercer
una fuerza CLARAMENTE SU-
PERIOR en la maneta y el pe-
dal del freno, y también
aumenta la carrera de accio-
namiento de ambos.
Peligro de envenena-
miento
Los gases de escape contienen
monóxido de carbono, gas
incoloro e inodoro pero vene-
noso.
Advertencia:
La aspiración de los gases de
escape es nociva para la
salud, y puede llevar a la pér-
dida de conocimiento o
incluso a la muerte.
No dejar el motor en marcha
en locales cerrados.
10k41bke3.book Seite 58 Donnerstag, 27. Mai 2004 8:39 08
Page 61 of 100
3
59
Arrancar - Conducir - Aparcar
Indicaciones importantes
Catalizador
Atención:
Para evitar que pueda deterio-
rarse el catalizador:
• No permitir que se vacíe com-
pletamente el depósito de
combustible
• Empujar la motocicleta para arrancar solamente con el
motor frío
• No dejar el motor en marcha
con los capuchones de las
bujías desconectados
• No circular en la gama de limi- tación del régimen del motor
• Observar los periodos de mantenimiento prescritos
• Si se observan fallos en el motor, desconectar de inme-
diato el motor
• Si se observan fallos en el encendido o si baja conside-
rablemente la potencia del
motor, acudir cuanto antes a
un taller especializado, a ser
posible a un Concesionario
de Motocicletas BMW.
Si accede combustible no con-
sumido al catalizador -por
ejemplo, como consecuencia
de fallas en el encendido, o por
fallas en la preparación de la
mezcla-, existe riesgo de reca-
lentamiento y puede llegar a
deteriorarse el catalizador.
Peligro de incendioEn el tubo de escape (especial-
mente en los modelos con
catalizador) se alcanzan tempe-
raturas muy elevadas.
Advertencia:
Durante la marcha, con el ve-
hículo parado al ralentí o al
aparcar, hay que evitar que
entren en contacto con el sis-
tema de escape caliente ma-
teriales fácilmente
inflamables (p. ej. paja, hoja-
rasca, hierba, ropa y equipaje,
etc.).
No dejar el motor en marcha
sin necesidad, o durante de-
masiado tiempo a vehículo
parado
– Peligro de recalentamiento
o de incendio. Ponerse en
marcha inmediatamente des-
pués de arrancar.
10k41bke3.book Seite 59 Donnerstag, 27. Mai 2004 8:39 08

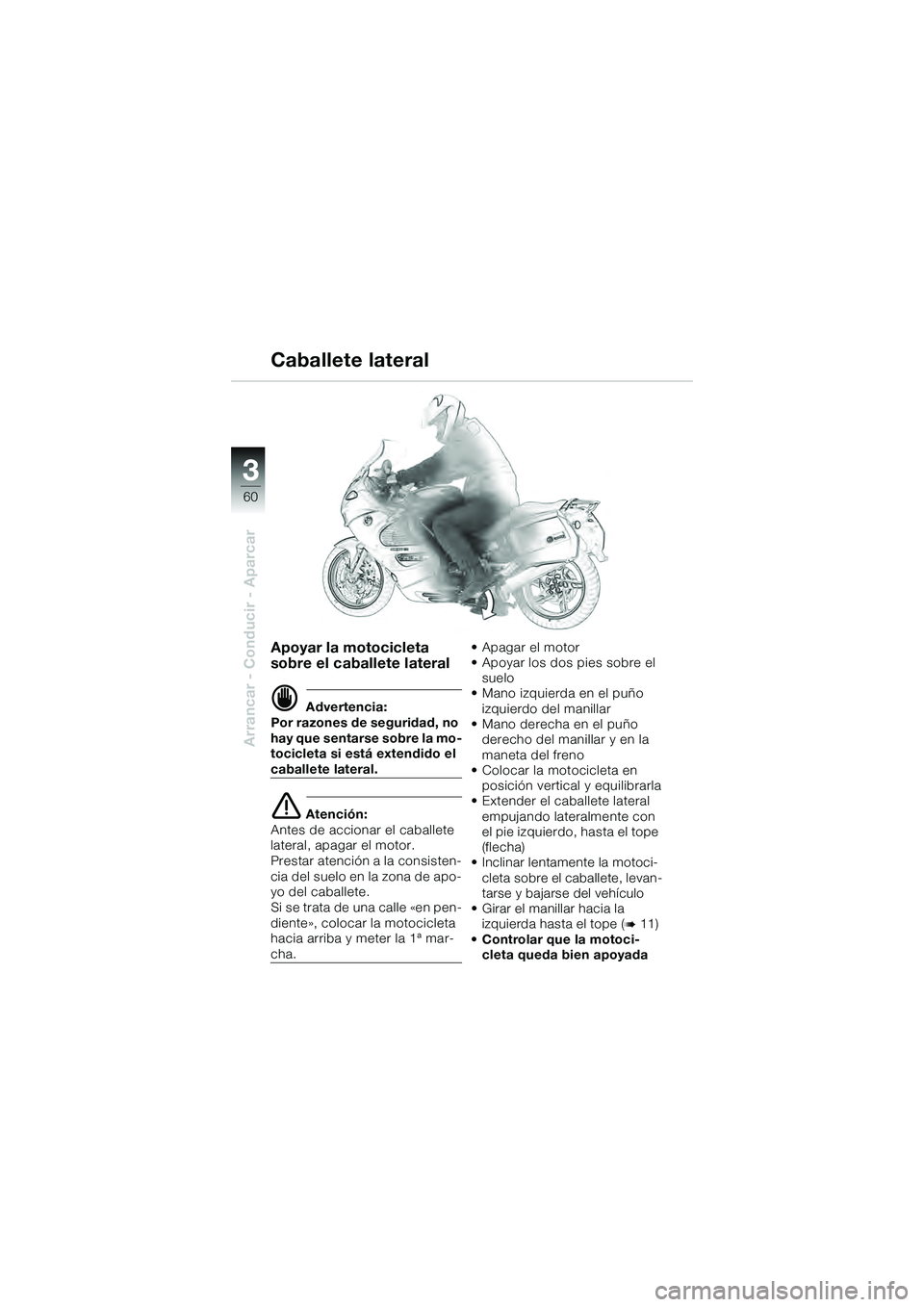

Page 62 of 100
60
Arrancar - Conducir - Aparcar
3
Apoyar la motocicleta
sobre el caballete lateral
Advertencia:
Por razones de seguridad, no
hay que sentarse sobre la mo-
tocicleta si está extendido el
caballete lateral.
Atención:
Antes de accionar el caballete
lateral, apagar el motor.
Prestar atención a la consisten-
cia del suelo en la zona de apo-
yo del caballete.
Si se trata de una calle «en pen-
diente», colocar la motocicleta
hacia arriba y meter la 1ª mar-
cha. •Apagar el motor
• Apoyar los dos pies sobre el
suelo
• Mano izquierda en el puño
izquierdo del manillar
• Mano derecha en el puño
derecho del manillar y en la
maneta del freno
• Colocar la motocicleta en
posición vertical y equilibrarla
• Extender el caballete lateral
empujando lateralmente con
el pie izquierdo, hasta el tope
(flecha)
• Inclinar lentamente la motoci-
cleta sobre el caballete, levan-
tarse y bajarse del vehículo
• Girar el manillar hacia la izquierda hasta el tope (
11)
•Controlar que la motoci- cleta queda bien apoyada
Caballete lateral
10k41bke3.book Seite 60 Donnerstag, 27. Mai 2004 8:39 08

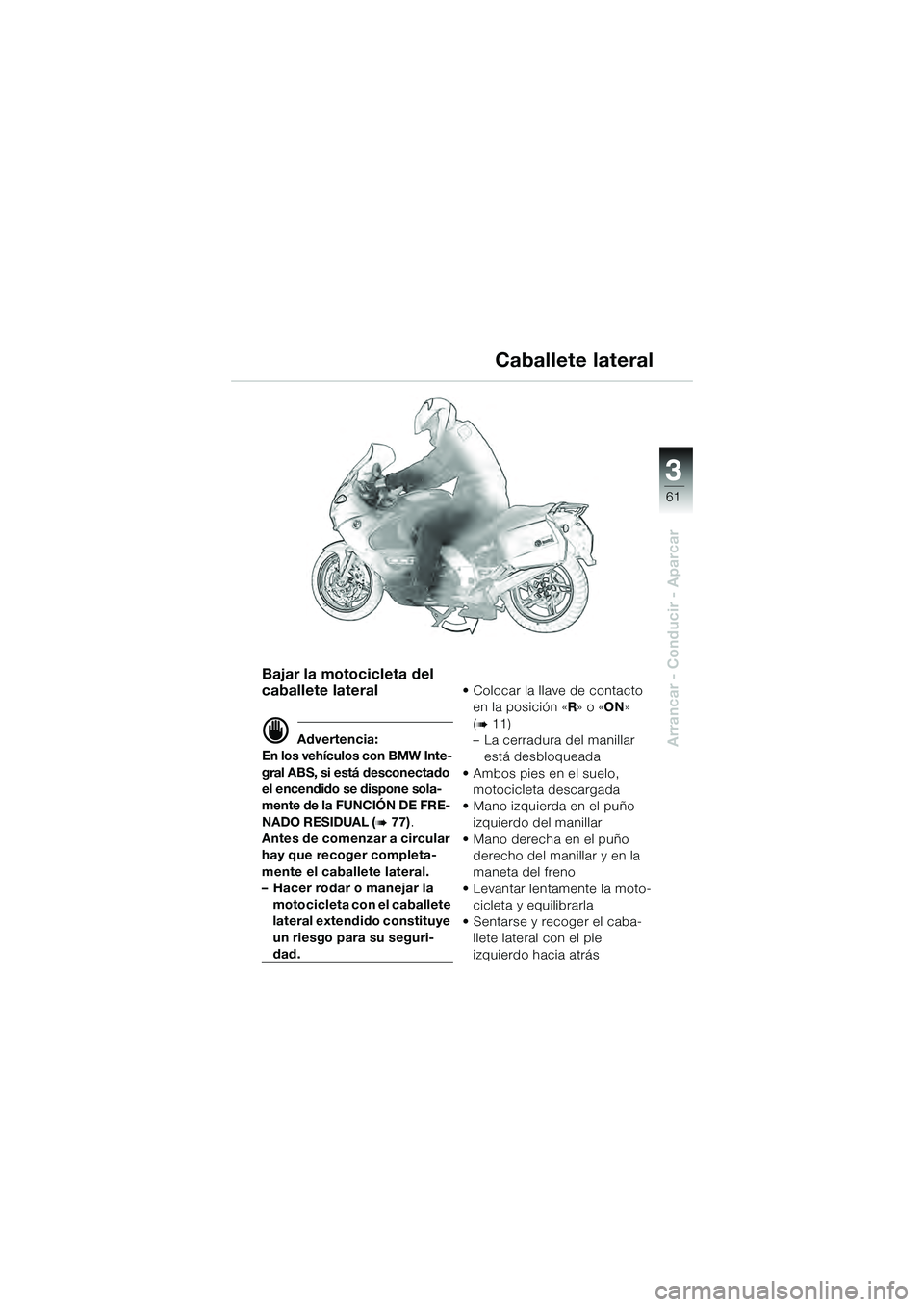

Page 63 of 100
3
61
Arrancar - Conducir - Aparcar
Bajar la motocicleta del
caballete lateral
Advertencia:
En los vehículos con BMW Inte-
gral ABS, si está desconectado
el encendido se dispone sola-
mente de la FUNCIÓN DE FRE-
NADO RESIDUAL (
77) .
Antes de comenzar a circular
hay que recoger completa-
mente el caballete lateral.
– Hacer rodar o manejar la
motocicleta con el caballete
lateral extendido constituye
un riesgo para su seguri-
dad. • Colocar la llave de contacto
en la posición « R» o « ON»
(
11)
– La cerradura del manillar
está desbloqueada
• Ambos pies en el suelo, motocicleta descargada
• Mano izquierda en el puño izquierdo del manillar
• Mano derecha en el puño derecho del manillar y en la
maneta del freno
• Levantar lentamente la moto- cicleta y equilibrarla
• Sentarse y recoger el caba- llete lateral con el pie
izquierdo hacia atrás
Caballete lateral
10k41bke3.book Seite 61 Donnerstag, 27. Mai 2004 8:39 08

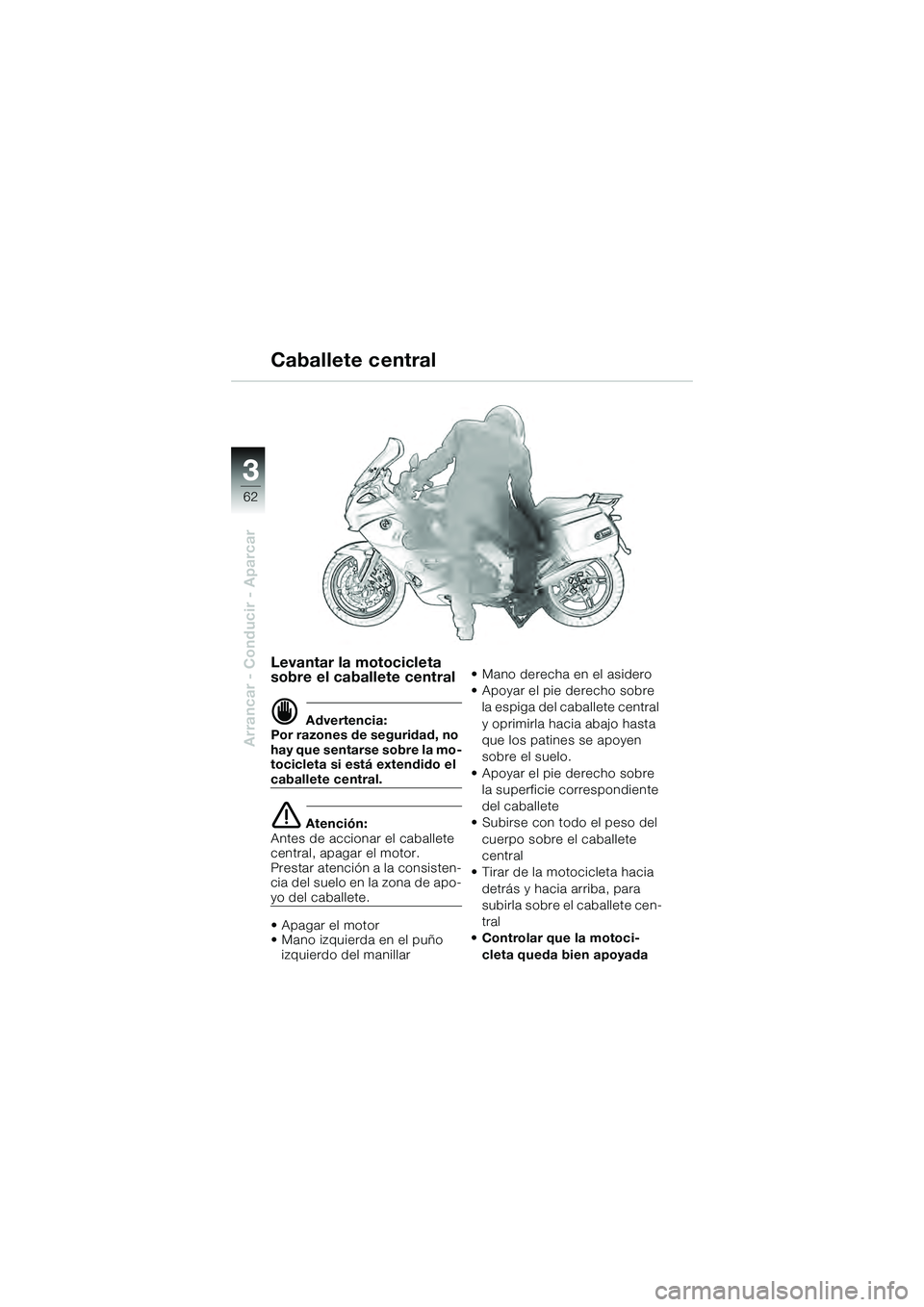

Page 64 of 100
62
Arrancar - Conducir - Aparcar
3
Levantar la motocicleta
sobre el caballete central
Advertencia:
Por razones de seguridad, no
hay que sentarse sobre la mo-
tocicleta si está extendido el
caballete central.
Atención:
Antes de accionar el caballete
central, apagar el motor.
Prestar atención a la consisten-
cia del suelo en la zona de apo-
yo del caballete.
•Apagar el motor
• Mano izquierda en el puño izquierdo del manillar • Mano derecha en el asidero
• Apoyar el pie derecho sobre
la espiga del caballete central
y oprimirla hacia abajo hasta
que los patines se apoyen
sobre el suelo.
• Apoyar el pie derecho sobre la superficie correspondiente
del caballete
• Subirse con todo el peso del
cuerpo sobre el caballete
central
• Tirar de la motocicleta hacia
detrás y hacia arriba, para
subirla sobre el caballete cen-
tral
•Controlar que la motoci-
cleta queda bien apoyada
Caballete central
10k41bke3.book Seite 62 Donnerstag, 27. Mai 2004 8:39 08
