2004 BMW MOTORRAD K 1200 GT Manual de instrucciones (in Spanish)

15
Resumen general y manejo
11
AB

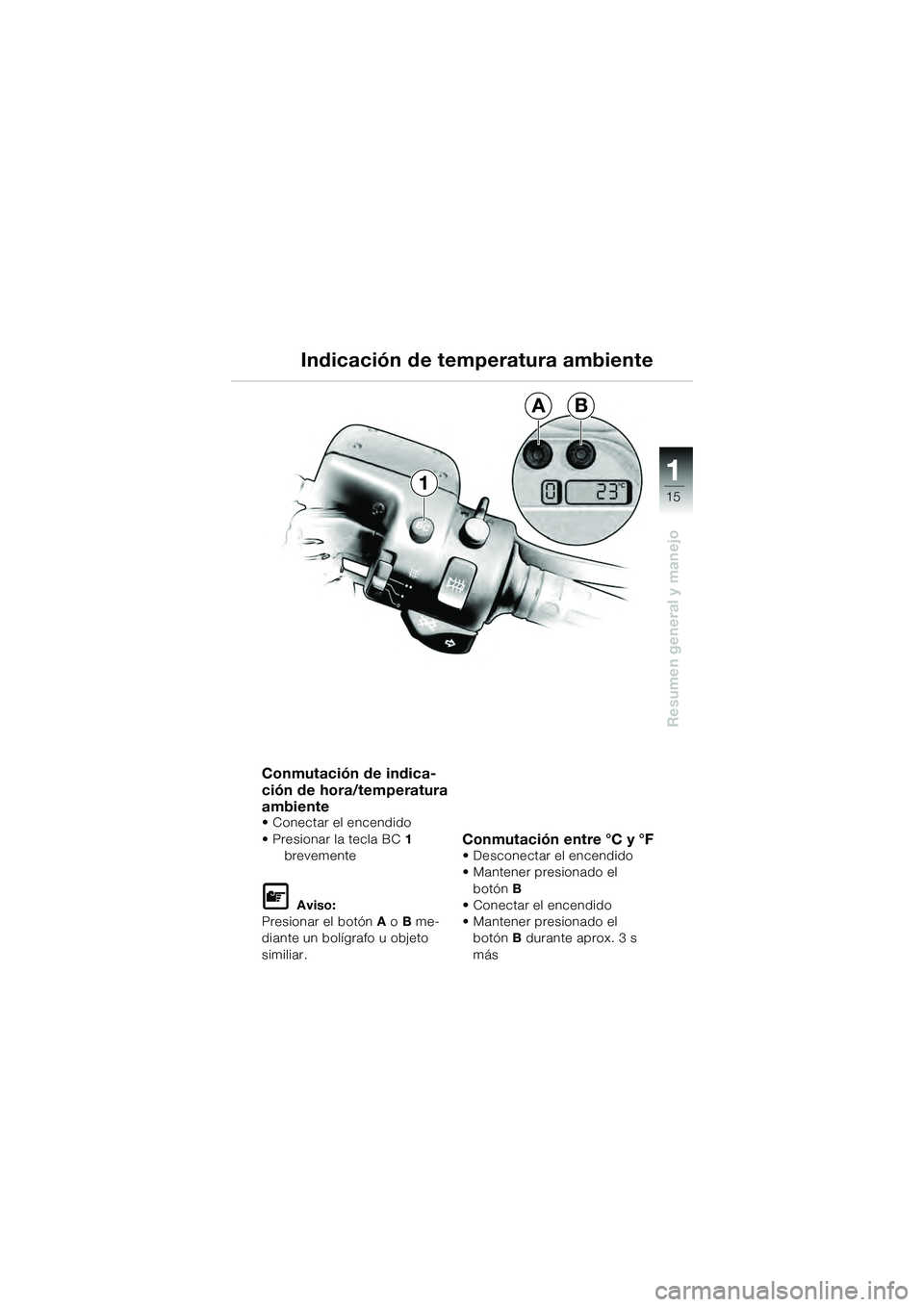

Conmutación de indica-
ción de hora/temperatura
ambiente
• Conectar el encendido
•Presionar la tecla BC 1
brevemente

Aviso:
Presionar el botón A o B me-
diante un bolígrafo u objeto
similiar.
Conmutación entre °C y °F
• Desconectar el encendido
• Mantener presionado el
botón B
• Conectar el encendido
• Mantener presionado el botón B durante aprox. 3 s
más
Indicación de temperatura ambiente
10k4101e3.fm Seite 15 Donnerstag, 27. Mai 2004 8:39 08

16
Resumen general y manejo
1

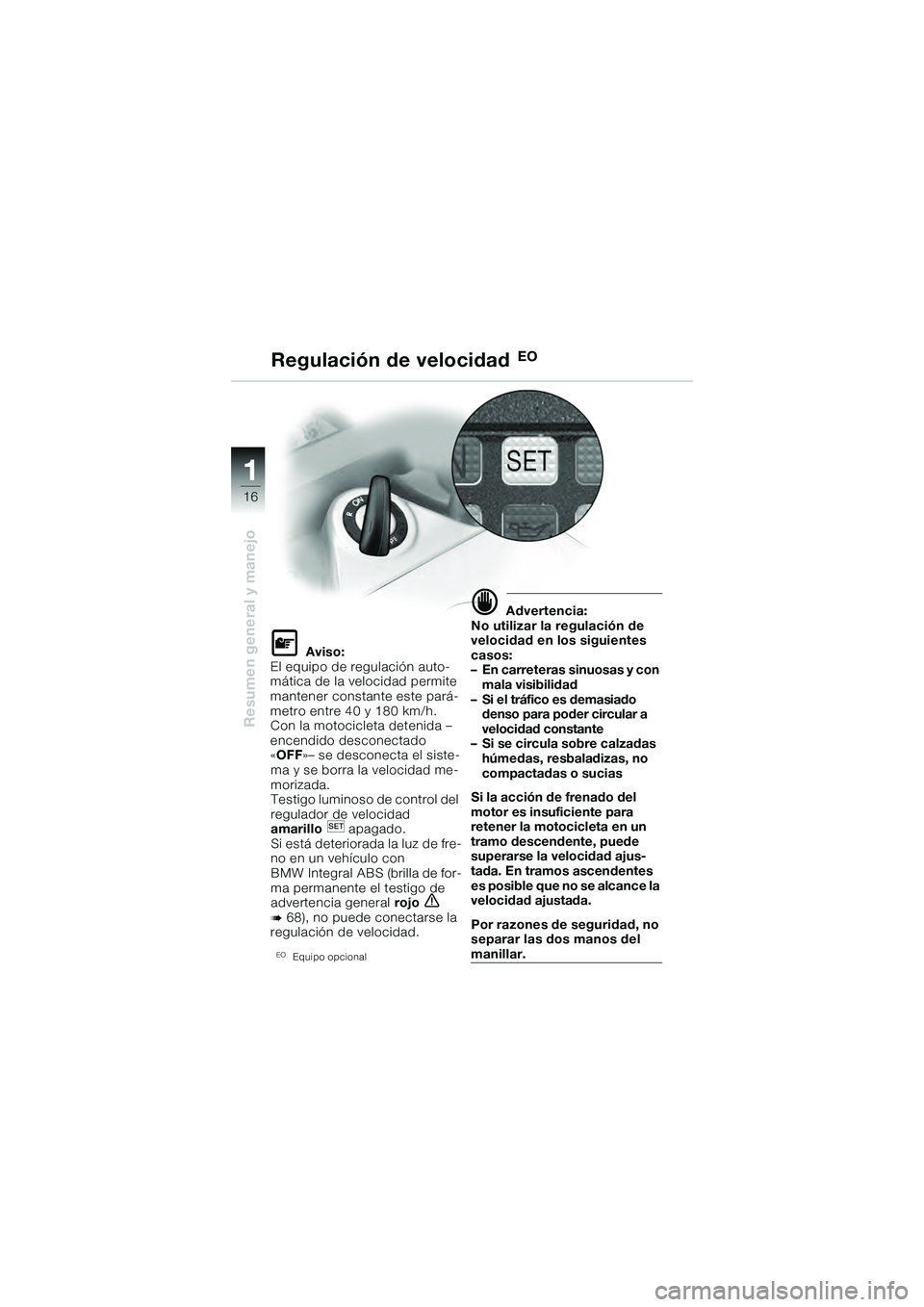

Aviso:
El equipo de regulación auto-
mática de la velocidad permite
mantener constante este pará-
metro entre 40 y 180 km/h.
Con la motocicleta detenida –
encendido desconectado
« OFF »– se desconecta el siste-
ma y se borra la velocidad me-
morizada.
Testigo luminoso de control del
regulador de velocidad
amarillo apagado.
Si está deteriorada la luz de fre-
no en un vehículo con
BMW Integral ABS (brilla de for-
ma permanente el testigo de
advertencia general rojo


68), no puede conectarse la
regulación de velocidad.
EOEquipo opcional
 Advertencia:
No utilizar la regulación de
velocidad en los siguientes
casos:
– En carreteras sinuosas y con
mala visibilidad
– Si el tráfico es demasiado denso para poder circular a
velocidad constante
– Si se circula sobre calzadas húmedas, resbaladizas, no
compactadas o sucias
Si la acción de frenado del
motor es insuficiente para
retener la motocicleta en un
tramo descendente, puede
superarse la velocidad ajus-
tada. En tramos ascendentes
es posible que no se alcance la
velocidad ajustada.
Por razones de seguridad, no
separar las dos manos del
manillar.
Regulación de velocidad EO
10k41bke3.book Seite 16 Donnerstag, 27. Mai 2004 8:39 08

17
Resumen general y manejo
1
Conectar el sistema• Colocar el interruptor1 en la
posición ON
– Brilla el testigo luminoso de
control rojo 2 en el interruptor
Memorizar la velocidad • Pulsar brevemente la tecla 3
en dirección SET
– Brilla el testigo luminoso de control del regulador de velo-
cidad amarillo

Aviso:
Se memoriza y se conserva la
velocidad actual de la motoci-
cleta.
EOEquipo opcional
Regulación de velocidad EO
1
3
2
10k41bke3.book Seite 17 Donnerstag, 27. Mai 2004 8:39 08

18
Resumen general y manejo
1

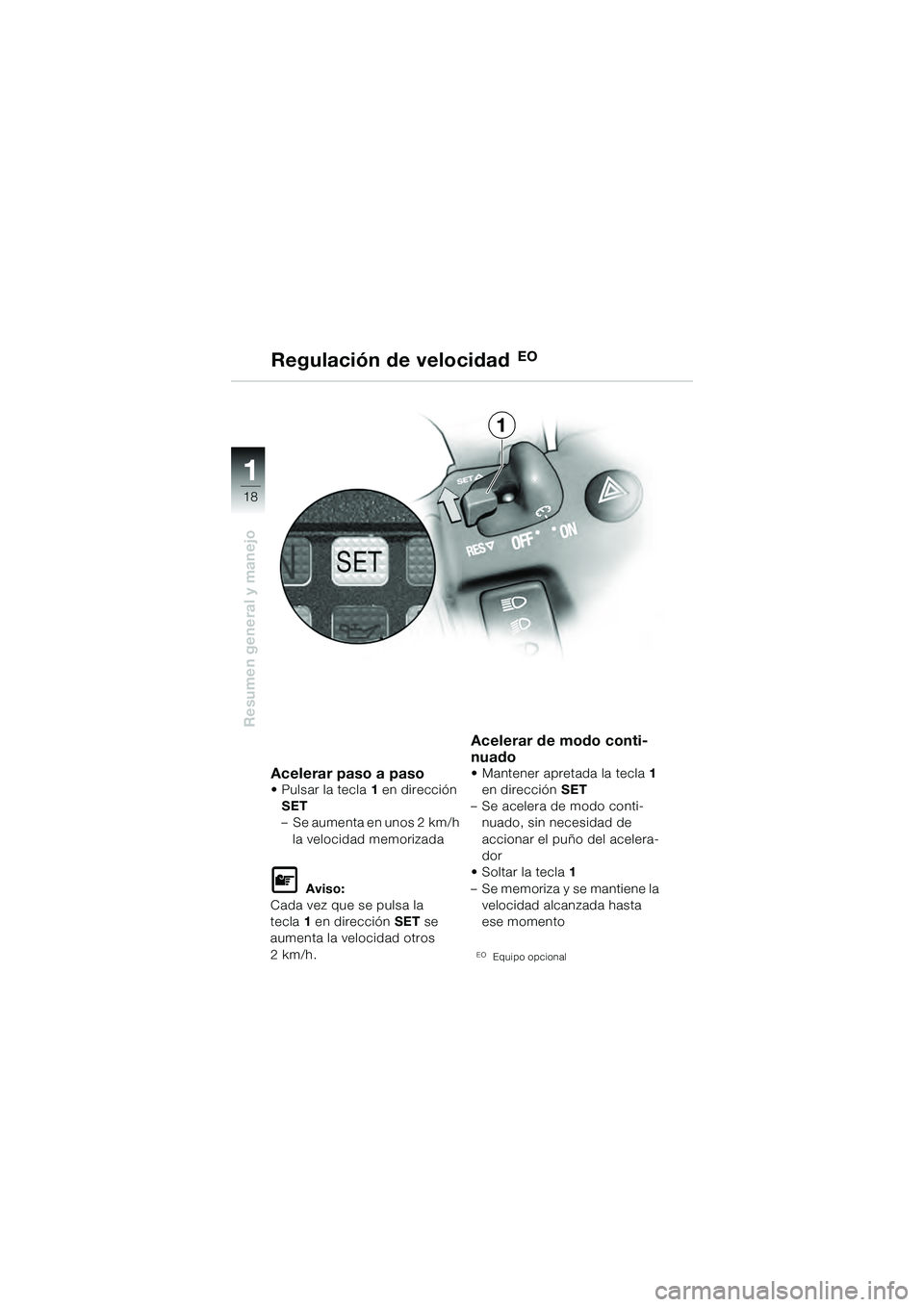

Acelerar paso a paso•Pulsar la tecla1 en dirección
SET
– Se aumenta en unos 2 km/h la velocidad memorizada

Aviso:
Cada vez que se pulsa la
tecla 1 en dirección SET se
aumenta la velocidad otros
2km/h.
Acelerar de modo conti-
nuado
• Mantener apretada la tecla 1
en dirección SET
– Se acelera de modo conti- nuado, sin necesidad de
accionar el puño del acelera-
dor
• Soltar la tecla 1
– Se memoriza y se mantiene la velocidad alcanzada hasta
ese momento
EOEquipo opcional
Regulación de velocidad EO
1
10k41bke3.book Seite 18 Donnerstag, 27. Mai 2004 8:39 08

19
Resumen general y manejo
1
Disminuir la velocidad• Mantener apretada la tecla1
en dirección RES
– Disminuye de modo conti- nuado la velocidad sin necesi-
dad de accionar el puño del
acelerador

Aviso:
Cada vez que se acciona la
tecla en dirección RES dismi-
nuye la velocidad aprox.
2km/h.
Desconectar el sistema• Colocar el interruptor 3 en
posición OFF
– Se desconecta inmediata- mente la regulación de la
velocidad
– Se apagan el testigo luminoso
de control rojo 2 y el testigo
luminoso del regulador de
velocidad amarillo


Desconexión temporal
Al accionar:
– los frenos
–Embrague
– el puño acelerador (reducir)
se desconecta temporalmente
la regulación de la velocidad
– Se apaga el testigo luminoso de regulación de velocidad
amarillo
– Brilla el testigo luminoso rojo 2
•Pulsar la tecla 1 en dirección
RES
– Se ajusta y se mantiene de nuevo la velocidad memori-
zada
– Brilla el testigo luminoso de regulación de velocidad
amarillo
EOEquipo opcional
Regulación de velocidad EO
1
3
2
10k41bke3.book Seite 19 Donnerstag, 27. Mai 2004 8:39 08

20
Resumen general y manejo
1
Ajustar la placa del reposapiés
 Advertencia:
Hay que ajustar las placas de
los reposapiés del lado dere-
cho e izquierdo de modo que
ambas placas se encuentren
en la misma posición: supe-
rior o inferior.
Adaptar el pedal del cambio a
la nueva posición de la placa
del reposapiés.
 Atención:
Si se desea conducir de modo
deportivo hay que colocar las
placas de los reposapiés a am-
bos lados en la posición supe-
rior.
 Advertencia:
Asegurarse de que las con-
ducciones quedan bien tendi-
das.
No deteriorar los cables.
Es imprescindible apretar los
tornillos de cabeza hembra
hexagonal 1 y 2 con el par de
apriete indicado.
Si no se dispone de llave di-
namométrica, acudir a un ta-
ller especializado, a ser
posible a un Concesionario
de Motocicletas BMW, para
ajustar la placa soporte del
reposapiés y el pedal del
cambio.
10k41bke3.book Seite 20 Donnerstag, 27. Mai 2004 8:39 08

21
Resumen general y manejo
1

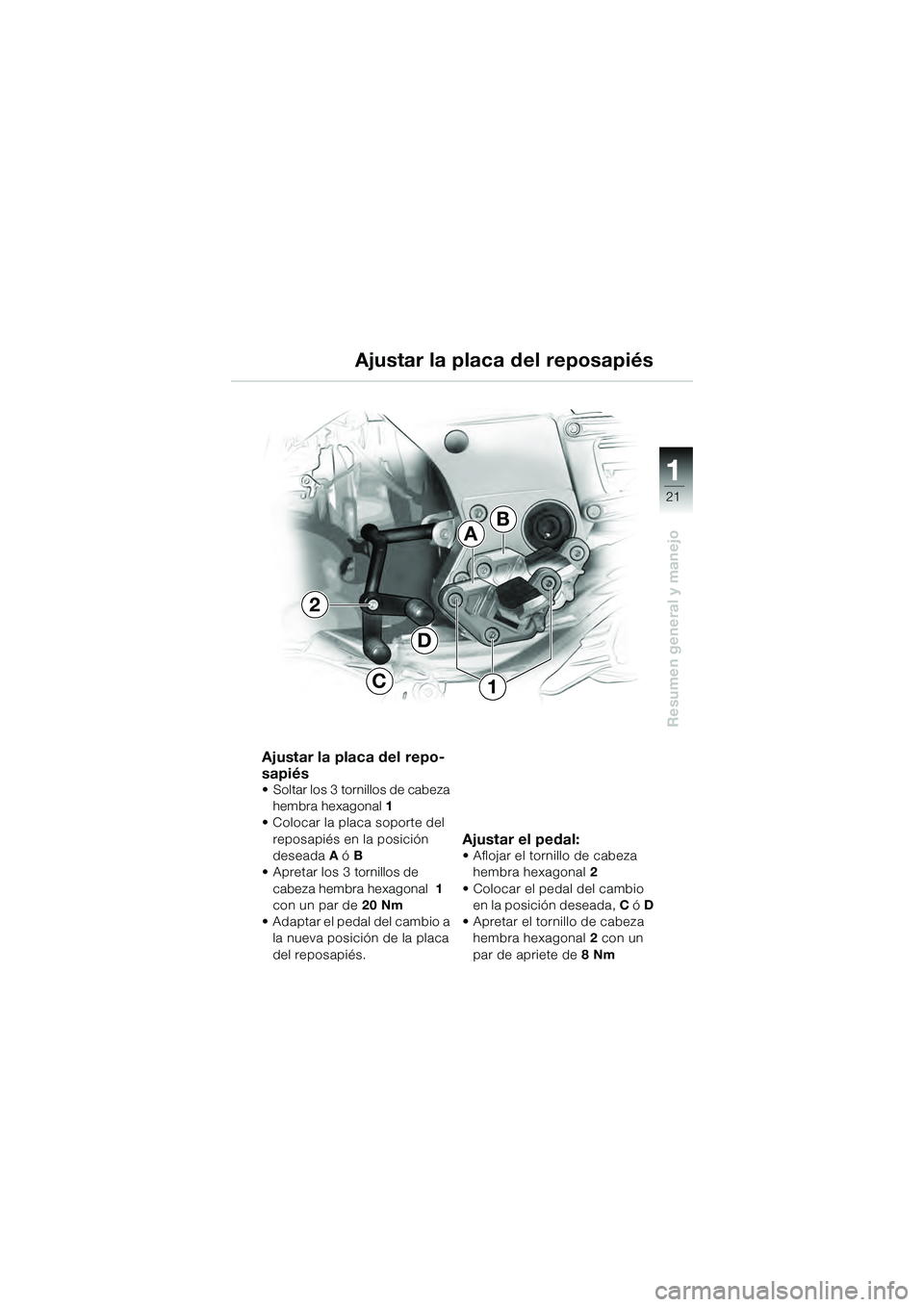

Ajustar la placa del repo-
sapiés
• Soltar los 3 tornillos de cabeza hembra hexagonal 1
• Colocar la placa soporte del
reposapiés en la posición
deseada A ó B
• Apretar los 3 tornillos de
cabeza hembra hexagonal 1
con un par de 20 Nm
• Adaptar el pedal del cambio a la nueva posición de la placa
del reposapiés.
Ajustar el pedal:
• Aflojar el tornillo de cabeza hembra hexagonal 2
• Colocar el pedal del cambio en la posición deseada, C ó D
• Apretar el tornillo de cabeza hembra hexagonal 2 con un
par de apriete de 8Nm
Ajustar la placa del reposapiés
2
AB
D
C1
10k41bke3.book Seite 21 Donnerstag, 27. Mai 2004 8:39 08

22
Resumen general y manejo
1

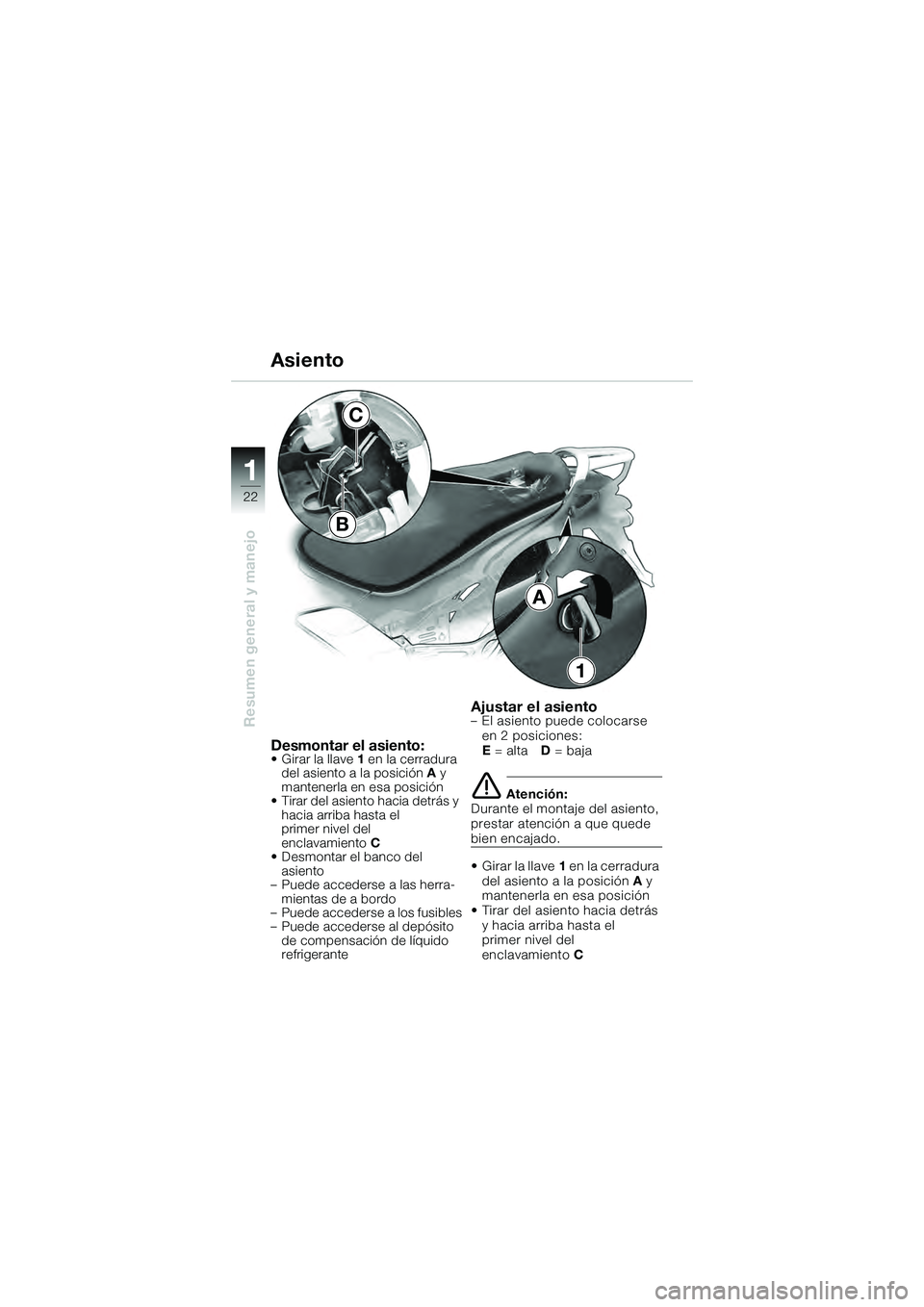

Desmontar el asiento:• Girar la llave1 en la cerradura
del asiento a la posición A y
mantenerla en esa posición
• Tirar del asiento hacia detrás y hacia arriba hasta el
primer nivel del
enclavamiento C
• Desmontar el banco del asiento
– Puede accederse a las herra- mientas de a bordo
– Puede accederse a los fusibles
– Puede accederse al depósito de compensación de líquido
refrigerante
Ajustar el asiento– El asiento puede colocarse
en 2 posiciones:
E = alta D = baja
 Atención:
Durante el montaje del asiento,
prestar atención a que quede
bien encajado.
• Girar la llave 1 e n l a c e r r a d u r a
del asiento a la posición A y
mantenerla en esa posición
• Tirar del asiento hacia detrás y hacia arriba hasta el
primer nivel del
enclavamiento C
Asiento
A
1
B
C
10k41bke3.book Seite 22 Donnerstag, 27. Mai 2004 8:39 08
