2004 BMW MOTORRAD K 1200 GT Manual de instrucciones (in Spanish)

1BMW Motorrad
Manual de Instrucciones
K 1200 GT
10k41bke3.book
Seite 97 Mittwoch, 26. Mai 2004 10:12 22

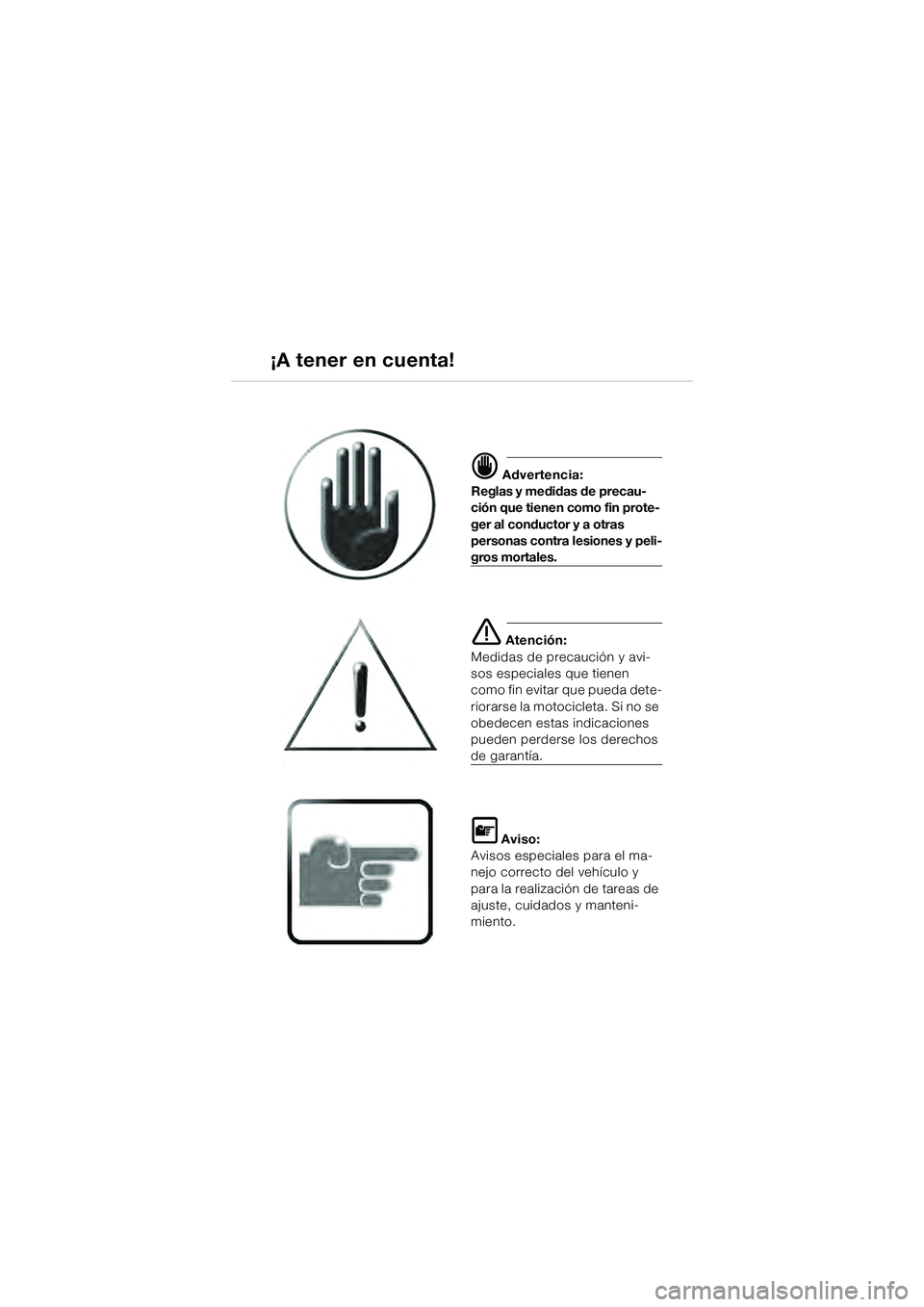

Advertencia:
Reglas y medidas de precau-
ción que tienen como fin prote-
ger al conductor y a otras
personas contra lesiones y peli-
gros mortales.
 Atención:
Medidas de precaución y avi-
sos especiales que tienen
como fin evitar que pueda dete-
riorarse la motocicleta. Si no se
obedecen estas indicaciones
pueden perderse los derechos
de garantía.
 Aviso:
Avisos especiales para el ma-
nejo correcto del vehículo y
para la realización de tareas de
ajuste, cuidados y manteni-
miento.
¡A tener en cuenta!
10k41bke3.book Seite 2 Mittwoch, 26. Mai 2004 10:12 22

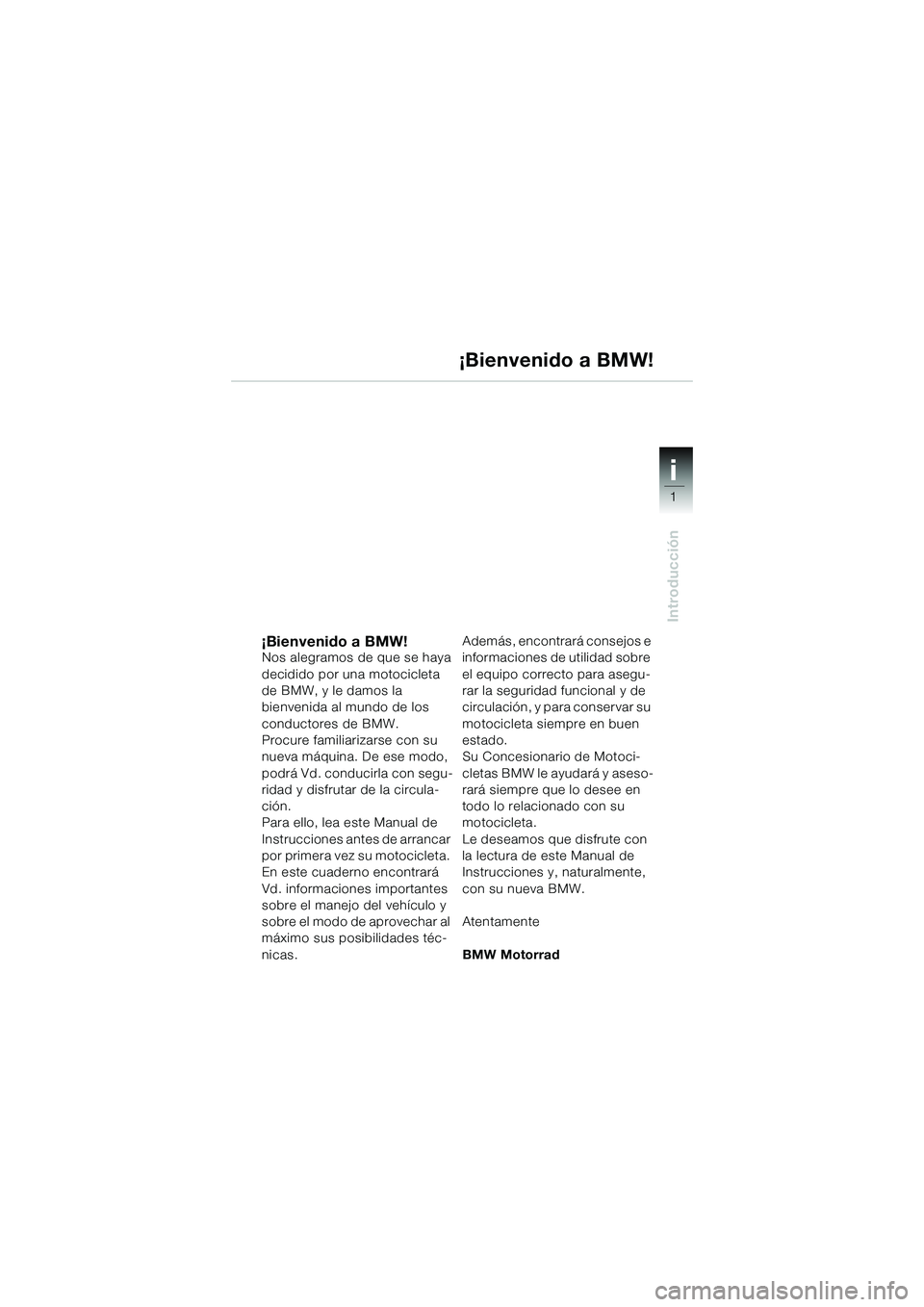

1
Introducción
i
¡Bienvenido a BMW!Nos alegramos de que se haya
decidido por una motocicleta
de BMW, y le damos la
bienvenida al mundo de los
conductores de BMW.
Procure familiarizarse con su
nueva máquina. De ese modo,
podrá Vd. conducirla con segu-
ridad y disfrutar de la circula-
ción.
Para ello, lea este Manual de
Instrucciones antes de arrancar
por primera vez su motocicleta.
En este cuaderno encontrará
Vd. informaciones importantes
sobre el manejo del vehículo y
sobre el modo de aprovechar al
máximo sus posibilidades téc-
nicas.Además, encontrará consejos e
informaciones de utilidad sobre
el equipo correcto para asegu-
rar la seguridad funcional y de
circulación, y para conservar su
motocicleta siempre en buen
estado.
Su Concesionario de Motoci-
cletas BMW le ayudará y aseso-
rará siempre que lo desee en
todo lo relacionado con su
motocicleta.
Le deseamos que disfrute con
la lectura de este Manual de
Instrucciones y, naturalmente,
con su nueva BMW.
Atentamente
BMW Motorrad
¡Bienvenido a BMW!
10k41bke3.book Seite 1 Donnerstag, 27. Mai 2004 8:39 08

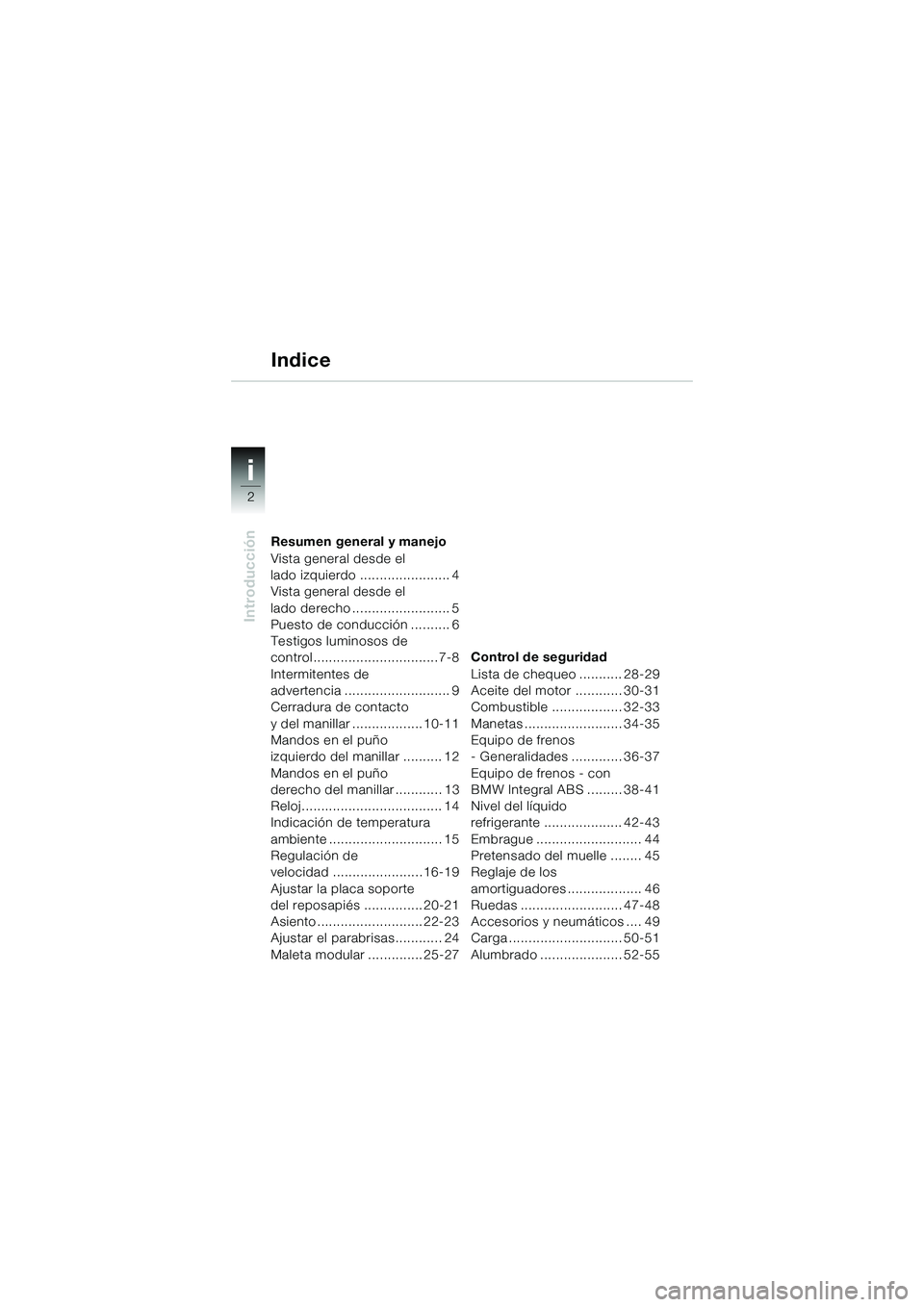

2
Introducción
i
Resumen general y manejo
Vista general desde el
lado izquierdo ....................... 4
Vista general desde el
lado derecho ......................... 5
Puesto de conducción .......... 6
Testigos luminosos de
control................................ 7-8
Intermitentes de
advertencia ........................... 9
Cerradura de contacto
y del manillar .................. 10-11
Mandos en el puño
izquierdo del manillar .......... 12
Mandos en el puño
derecho del manillar ............ 13
Reloj.................................... 14
Indicación de temperatura
ambiente ............................. 15
Regulación de
velocidad .......................16-19
Ajustar la placa soporte
del reposapiés ............... 20-21
Asiento ........................... 22-23
Ajustar el parabrisas............ 24
Maleta modular .............. 25-27Control de seguridad
Lista de chequeo ........... 28-29
Aceite del motor ............ 30-31
Combustible .................. 32-33
Manetas ......................... 34-35
Equipo de frenos
- Generalidades ............. 36-37
Equipo de frenos - con
BMW Integral ABS ......... 38-41
Nivel del líquido
refrigerante .................... 42-43
Embrague ........................... 44
Pretensado del muelle ........ 45
Reglaje de los
amortiguadores ................... 46
Ruedas .......................... 47-48
Accesorios y neumáticos .... 49
Carga ............................. 50-51
Alumbrado ..................... 52-55
Indice
10k41ine3.fm Seite 2 Donnerstag, 27. Mai 2004 12:43 12

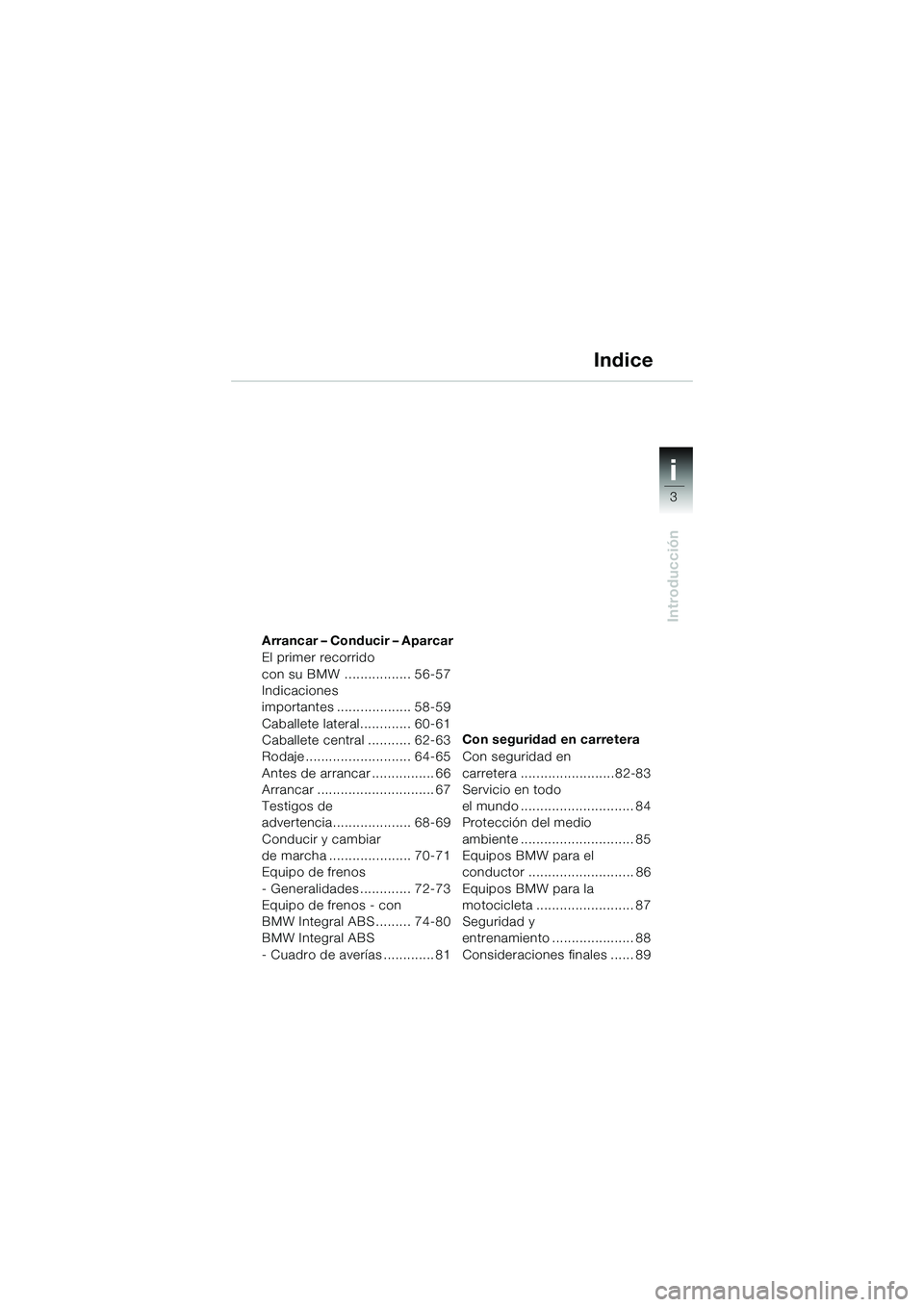

3
Introducción
i
Arrancar – Conducir – Aparcar
El primer recorrido
con su BMW ................. 56-57
Indicaciones
importantes ................... 58-59
Caballete lateral............. 60-61
Caballete central ........... 62-63
Rodaje........................... 64-65
Antes de arrancar ................ 66
Arrancar .............................. 67
Testigos de
advertencia.................... 68-69
Conducir y cambiar
de marcha ..................... 70-71
Equipo de frenos
- Generalidades............. 72-73
Equipo de frenos - con
BMW Integral ABS......... 74-80
BMW Integral ABS
- Cuadro de averías ............. 81 Con seguridad en carretera
Con seguridad en
carretera ........................82-83
Servicio en todo
el mundo ............................. 84
Protección del medio
ambiente ............................. 85
Equipos BMW para el
conductor ........................... 86
Equipos BMW para la
motocicleta ......................... 87
Seguridad y
entrenamiento ..................... 88
Consideraciones finales ...... 89
Indice
10k41bke3.book Seite 3 Donnerstag, 27. Mai 2004 8:39 08

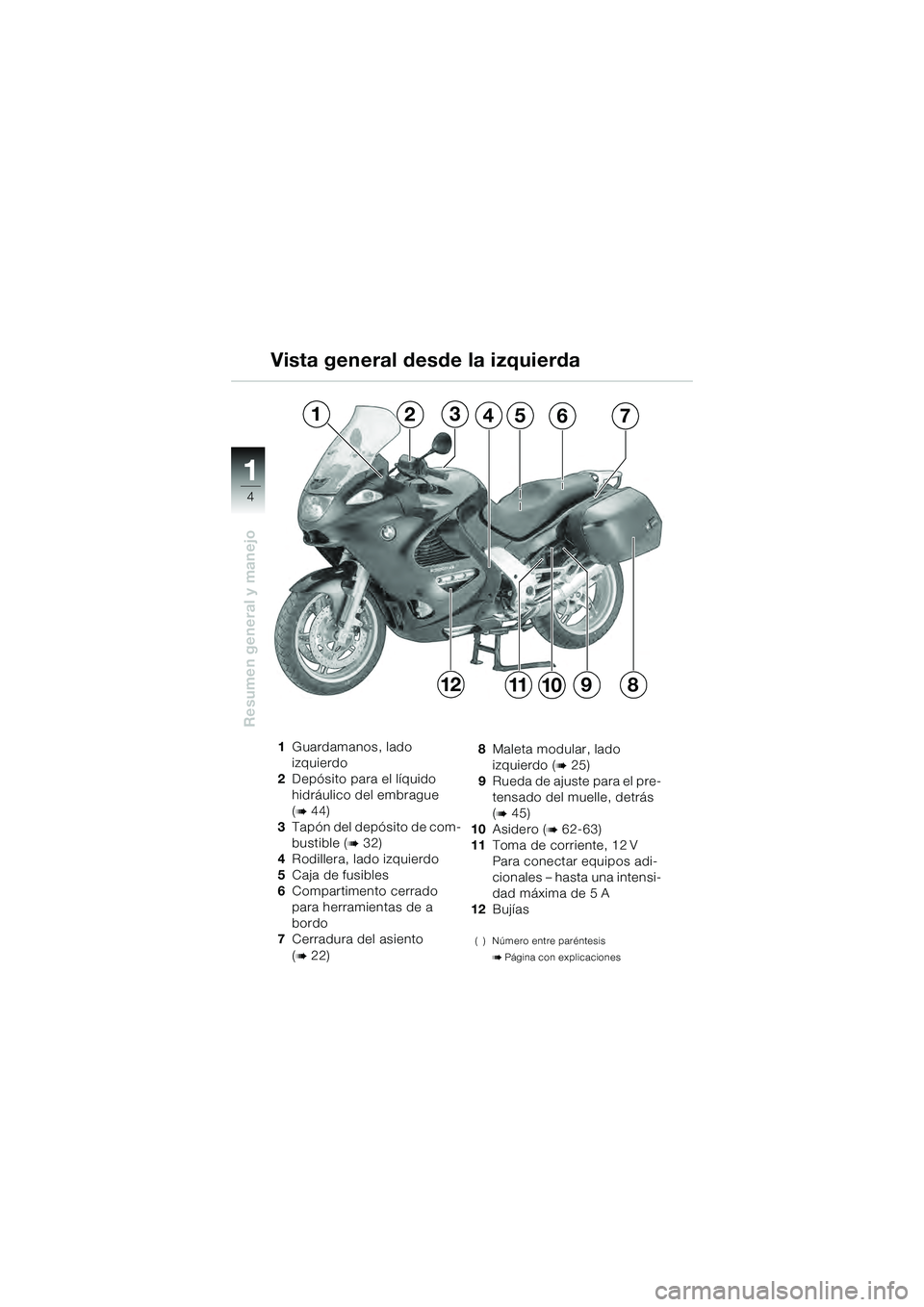

4
Resumen general y manejo
1
Vista general desde la izquierda
1Guardamanos, lado
izquierdo
2 Depósito para el líquido
hidráulico del embrague
(

44)
3 Tapón del depósito de com-
bustible (

32)
4 Rodillera, lado izquierdo
5 Caja de fusibles
6 Compartimento cerrado
para herramientas de a
bordo
7 Cerradura del asiento
(

22) 8
Maleta modular, lado
izquierdo (

25)
9 Rueda de ajuste para el pre-
tensado del muelle, detrás
(

45)
10 Asidero (

62-63)
11 Toma de corriente, 12 V
Para conectar equipos adi-
cionales – hasta una intensi-
dad máxima de 5 A
12 Bujías
( ) Número entre paréntesis

Página con explicaciones
1265437
12111098
10k4101e3.fm Seite 4 Mittwoch, 9. Juni 2004 3:12 15

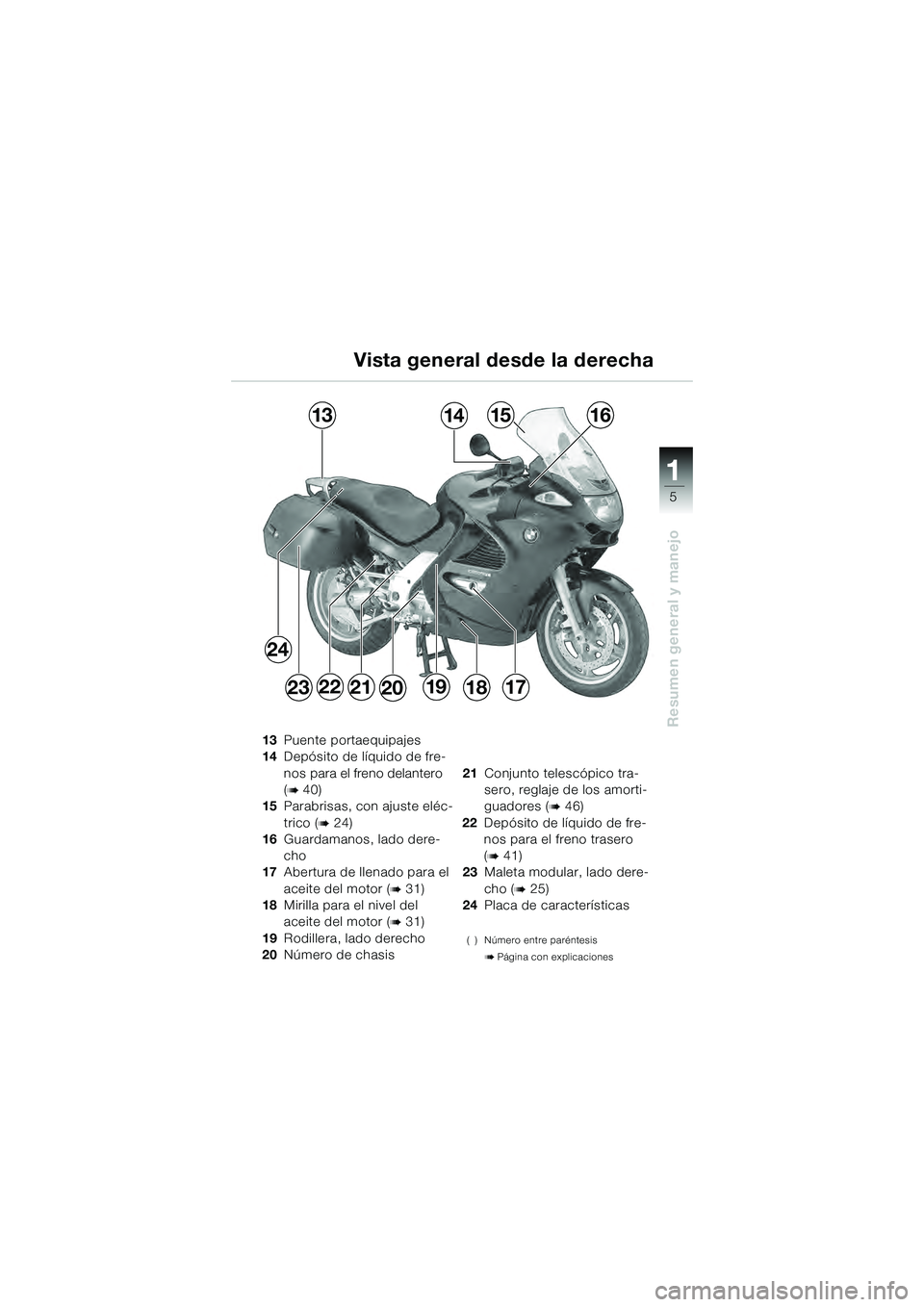

5
Resumen general y manejo
1
Vista general desde la derecha
13Puente portaequipajes
14 Depósito de líquido de fre-
nos para el freno delantero
(

40)
15 Parabrisas, con ajuste eléc-
trico (

24)
16 Guardamanos, lado dere-
cho
17 Abertura de llenado para el
aceite del motor (

31)
18 Mirilla para el nivel del
aceite del motor (

31)
19 Rodillera, lado derecho
20 Número de chasis 21
Conjunto telescópico tra-
sero, reglaje de los amorti-
guadores (

46)
22 Depósito de líquido de fre-
nos para el freno trasero
(

41)
23 Maleta modular, lado dere-
cho (

25)
24 Placa de características
( ) Número entre paréntesis

Página con explicaciones
13141516
24
23212019181722
10k41bke3.book Seite 5 Donnerstag, 27. Mai 2004 8:39 08

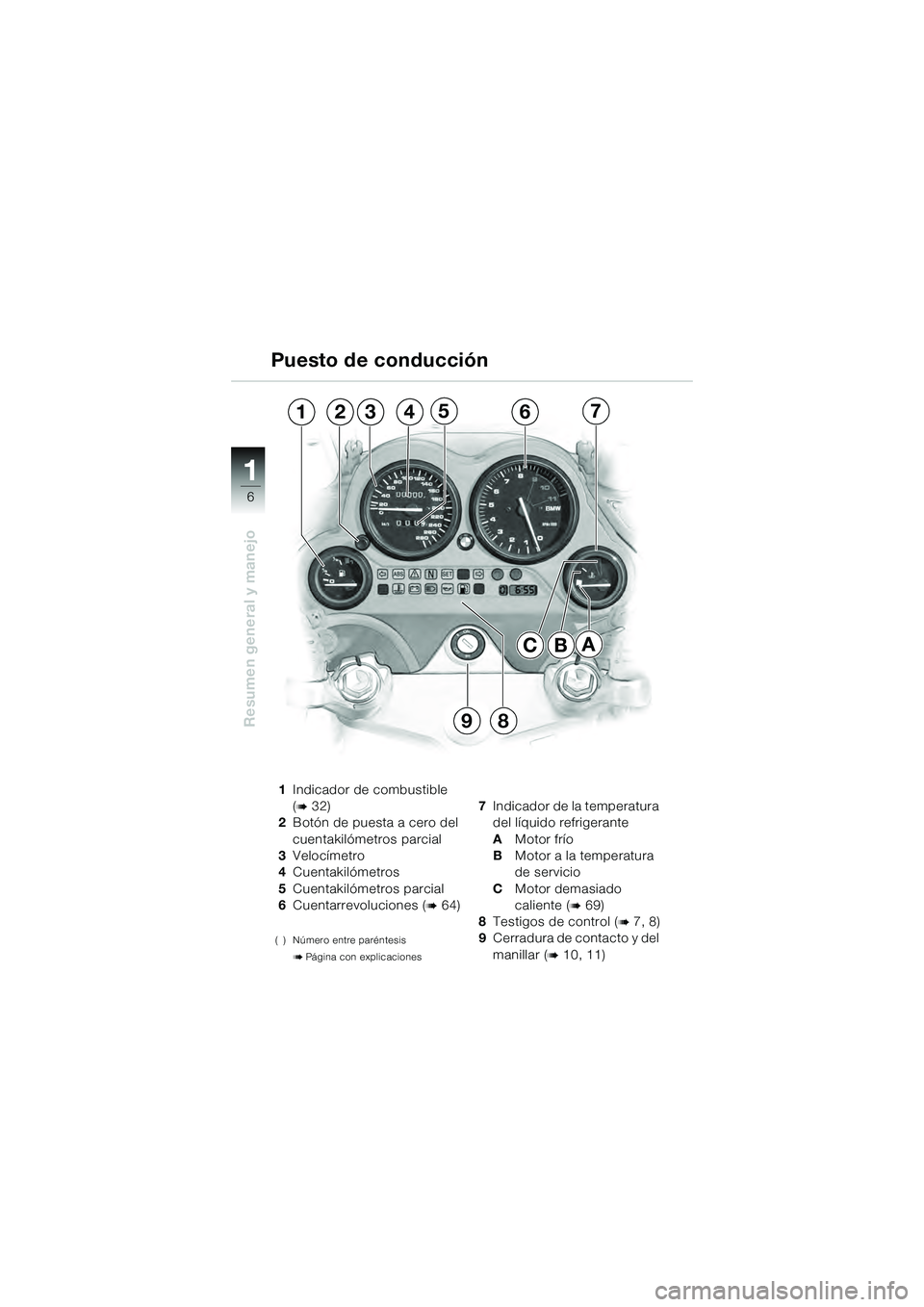

6
Resumen general y manejo
1
CA
1234567
98
B
1Indicador de combustible
(

32)
2 Botón de puesta a cero del
cuentakilómetros parcial
3 Velocímetro
4 Cuentakilómetros
5 Cuentakilómetros parcial
6 Cuentarrevoluciones (

64)
( ) Número entre paréntesis

Página con explicaciones
7Indicador de la temperatura
del líquido refrigerante
A Motor frío
B Motor a la temperatura
de servicio
C Motor demasiado
caliente (

69)
8 Testigos de control (

7, 8)
9 Cerradura de contacto y del
manillar (

10, 11)
Puesto de conducción
10k41bke3.book Seite 6 Donnerstag, 27. Mai 2004 8:39 08
