ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
3. Attendre quelques minutes que l’huile se
stabilise, puis vérifier son niveau à travers
le hublot de contrôle, situé au côté infé-
rieur gauche du carter moteur.N.B.:_ Le niveau d’huile moteur doit se situer entre les
repères de niveau minimum et maximum. _4. Si le niveau d’huile moteur est inférieur au
repère de niveau minimum, ajouter de
l’huile moteur du type recommandé
jusqu’au niveau spécifié.Changement de l’huile moteur
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
2. Placer un bac à vidange sous le moteur
afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et la vis
de vidange afin de vidanger l’huile du car-
ter moteur.4. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de serrage
spécifié.
5. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter et
serrer le bouchon de remplissage d’huile.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon de remplissage de l’huile moteur
1. Vis de vidange de l’huile moteurCouple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4,3 m·kgf)
U5KSF4.book Page 8 Wednesday, October 2, 2002 11:17 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6

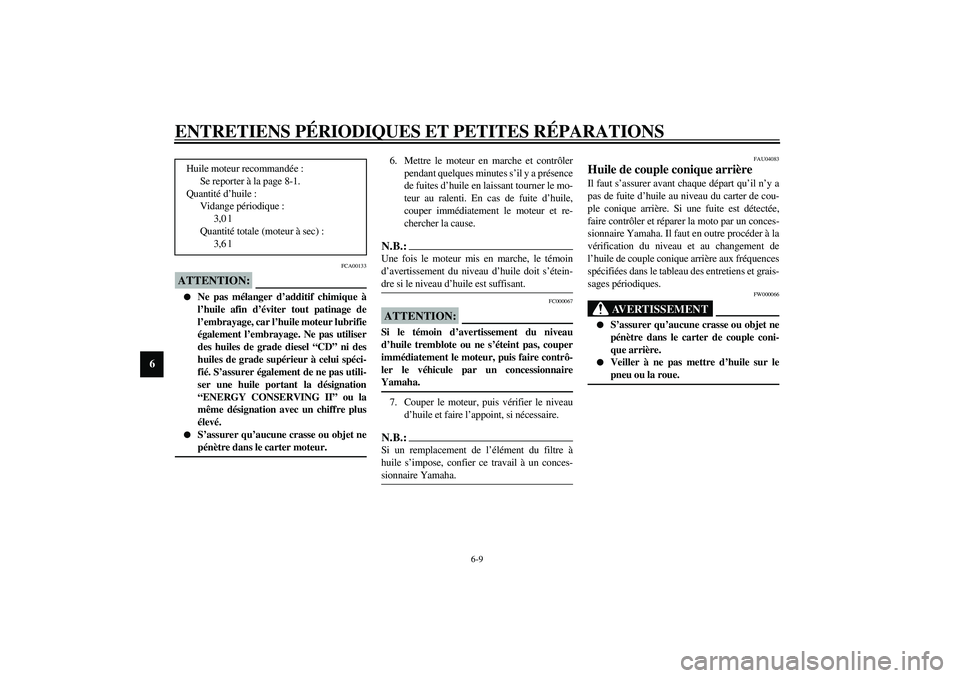

FCA00133
ATTENTION:_

Ne pas mélanger d’additif chimique à
l’huile afin d’éviter tout patinage de
l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser
des huiles de grade diesel “CD” ni des
huiles de grade supérieur à celui spéci-
fié. S’assurer également de ne pas utili-
ser une huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre plus
élevé.


S’assurer qu’aucune crasse ou objet ne
pénètre dans le carter moteur.
_
6. Mettre le moteur en marche et contrôler
pendant quelques minutes s’il y a présence
de fuites d’huile en laissant tourner le mo-
teur au ralenti. En cas de fuite d’huile,
couper immédiatement le moteur et re-
chercher la cause.N.B.:_ Une fois le moteur mis en marche, le témoin
d’avertissement du niveau d’huile doit s’étein-
dre si le niveau d’huile est suffisant. _
FC000067
ATTENTION:_ Si le témoin d’avertissement du niveau
d’huile tremblote ou ne s’éteint pas, couper
immédiatement le moteur, puis faire contrô-
ler le véhicule par un concessionnaire
Yamaha. _7. Couper le moteur, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire.N.B.:_ Si un remplacement de l’élément du filtre à
huile s’impose, confier ce travail à un conces-
sionnaire Yamaha. _
FAU04083
Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du carter de cou-
ple conique arrière. Si une fuite est détectée,
faire contrôler et réparer la moto par un conces-
sionnaire Yamaha. Il faut en outre procéder à la
vérification du niveau et au changement de
l’huile de couple conique arrière aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FW000066
AVERTISSEMENT
_

S’assurer qu’aucune crasse ou objet ne
pénètre dans le carter de couple coni-
que arrière.


Veiller à ne pas mettre d’huile sur le
pneu ou la roue.
_
Huile moteur recommandée :
Se reporter à la page 8-1.
Quantité d’huile :
Vidange périodique :
3,0 l
Quantité totale (moteur à sec) :
3,6 l
U5KSF4.book Page 9 Wednesday, October 2, 2002 11:17 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
Contrôle du niveau d’huile de couple conique
arrière
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la verti-
cale.N.B.:_

Le niveau d’huile du couple conique ar-
rière se vérifie le moteur froid.


S’assurer que la moto est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner des
erreurs de lecture.
_2. Retirer le bouchon de remplissage, puis
vérifier le niveau d’huile dans le carter de
couple conique arrière.
N.B.:_ L’huile doit arriver jusqu’au bord de l’orifice de
remplissage. _3. Si l’huile n’atteint pas le bord de l’orifice
de remplissage, ajouter la quantité néces-
saire d’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile de couple conique ar-
rière
1. Placer un bac à vidange sous le carter de
couple conique arrière afin d’y recueillir
l’huile usagée.
2. Retirer le bouchon de remplissage et la vis
de vidange afin de vidanger l’huile du car-
ter de couple conique arrière.
3. Monter la vis de vidange, puis la serrer au
couple spécifié.
4. Ajouter de l’huile de couple conique ar-
rière du type spécifié jusqu’au bord de
l’orifice de remplissage.
N.B.:_ GL4 est un grade de qualité. Il est aussi possible
d’utiliser des huiles pour engrenages hypoïdes
“GL-5” ou “GL-6”. _5. Remettre le bouchon de remplissage en
place et le serrer.
6. S’assurer que le carter de couple conique
arrière ne fuit pas. Si une fuite d’huile est
détectée, il faut en rechercher la cause.
1. Vis de vidange de l’huile de couple conique arrière
2. Vis de remplissage d’huile de couple conique
arrière
3. Niveau d’huile correct
Couple de serrage :
Vis de vidange de l’huile de couple
conique arrière :
23 Nm (2,3 m·kgf)
Huile du couple conique arrière
recommandée :
Huile pour engrenages hypoïdes SAE 80
(API GL4)
ou huile multigrade pour engrenages
hypoïdes SAE 80W-90
Quantité d’huile :
0,2 l
U5KSF4.book Page 10 Wednesday, October 2, 2002 11:17 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
FAU03195*

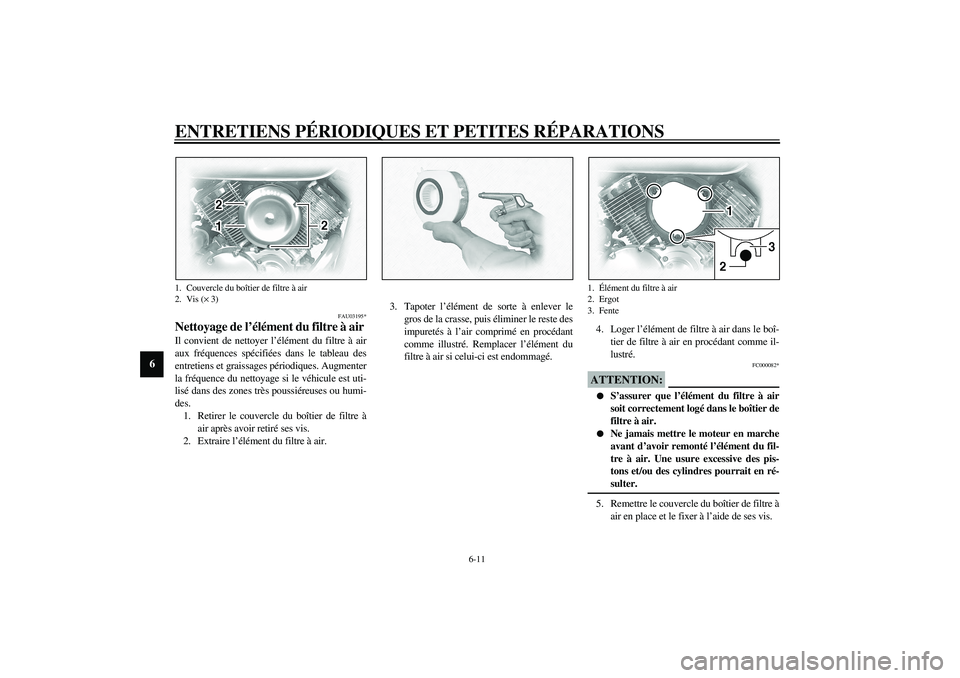

Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air
aux fréquences spécifiées dans le tableau des
entretiens et graissages périodiques. Augmenter
la fréquence du nettoyage si le véhicule est uti-
lisé dans des zones très poussiéreuses ou humi-
des.
1. Retirer le couvercle du boîtier de filtre à
air après avoir retiré ses vis.
2. Extraire l’élément du filtre à air.3. Tapoter l’élément de sorte à enlever le
gros de la crasse, puis éliminer le reste des
impuretés à l’air comprimé en procédant
comme illustré. Remplacer l’élément du
filtre à air si celui-ci est endommagé.4. Loger l’élément de filtre à air dans le boî-
tier de filtre à air en procédant comme il-
lustré.
FC000082*
ATTENTION:_

S’assurer que l’élément du filtre à air
soit correctement logé dans le boîtier de
filtre à air.


Ne jamais mettre le moteur en marche
avant d’avoir remonté l’élément du fil-
tre à air. Une usure excessive des pis-
tons et/ou des cylindres pourrait en ré-
sulter.
_5. Remettre le couvercle du boîtier de filtre à
air en place et le fixer à l’aide de ses vis.
1. Couvercle du boîtier de filtre à air
2. Vis (× 3)
1.Élément du filtre à air
2. Ergot
3. Fente
U5KSF4.book Page 11 Wednesday, October 2, 2002 11:17 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
FAU00630

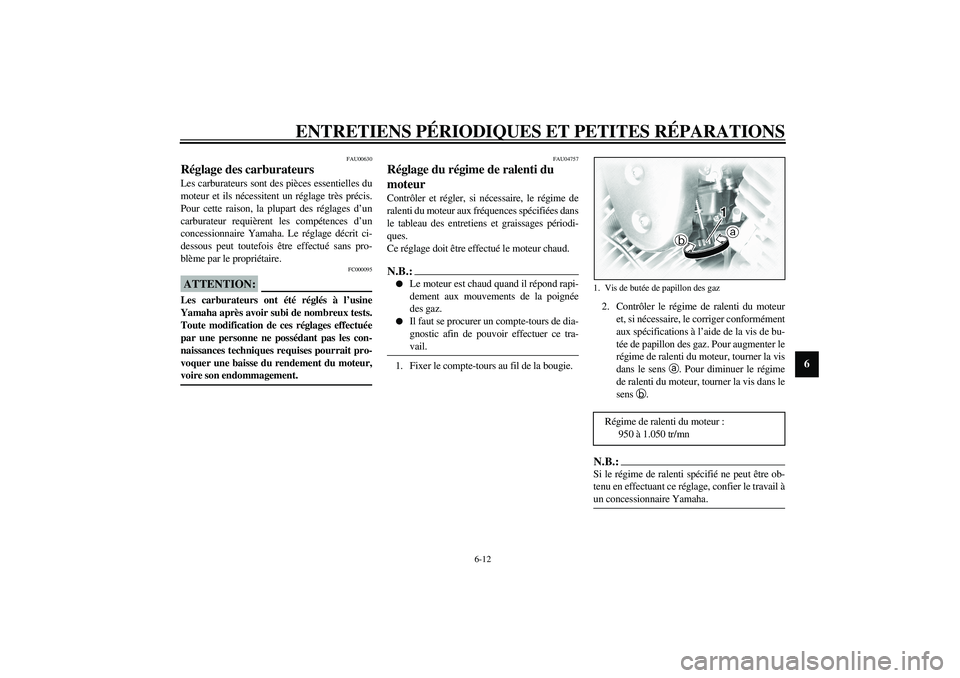

Réglage des carburateurs Les carburateurs sont des pièces essentielles du
moteur et ils nécessitent un réglage très précis.
Pour cette raison, la plupart des réglages d’un
carburateur requièrent les compétences d’un
concessionnaire Yamaha. Le réglage décrit ci-
dessous peut toutefois être effectué sans pro-
blème par le propriétaire.
FC000095
ATTENTION:_ Les carburateurs ont été réglés à l’usine
Yamaha après avoir subi de nombreux tests.
Toute modification de ces réglages effectuée
par une personne ne possédant pas les con-
naissances techniques requises pourrait pro-
voquer une baisse du rendement du moteur,
voire son endommagement. _
FAU04757
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime de
ralenti du moteur aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.
Ce réglage doit être effectué le moteur chaud.N.B.:_

Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée
des gaz.


Il faut se procurer un compte-tours de dia-
gnostic afin de pouvoir effectuer ce tra-
vail.
_1. Fixer le compte-tours au fil de la bougie.2. Contrôler le régime de ralenti du moteur
et, si nécessaire, le corriger conformément
aux spécifications à l’aide de la vis de bu-
tée de papillon des gaz. Pour augmenter le
régime de ralenti du moteur, tourner la vis
dans le sens
a. Pour diminuer le régime
de ralenti du moteur, tourner la vis dans le
sens
b.
N.B.:_ Si le régime de ralenti spécifié ne peut être ob-
tenu en effectuant ce réglage, confier le travail à
un concessionnaire Yamaha. _1. Vis de butée de papillon des gazRégime de ralenti du moteur :
950 à 1.050 tr/mn
U5KSF4.book Page 12 Wednesday, October 2, 2002 11:17 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
FAU00635
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 4 à 6 mm à la
poignée des gaz. Contrôler régulièrement le jeu
de câble des gaz et, si nécessaire, le faire régler
par un concessionnaire Yamaha.
FAU00637
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie, ce
qui provoque un mauvais mélange carburant-air
ou produit un bruit anormal. Pour éviter ce pro-
blème, il faut faire régler le jeu aux soupapes par
un concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU04463
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler la pression de gonflage des
pneus avant chaque utilisation du véhicule et, le
cas échéant, la régler.
FW000082
AVERTISSEMENT
_

Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.


Adapter la pression de gonflage des
pneus à la vitesse de conduite et au
poids total du pilote, du passager, des
bagages et des accessoires approuvés
pour ce modèle.
_
a. Jeu de câble des gazU5KSF4.book Page 13 Wednesday, October 2, 2002 11:17 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
CE-21F
CE-07FFWA00012
AVERTISSEMENT
_ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent.

NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.


Ne pas transporter d’objet mal fixé qui
pourrait se détacher.


Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.


Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.


Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
_
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg225 kPa
(2,25 kgf/cm
2,
2,25 bar)225 kPa
(2,25 kgf/cm
2,
2,25 bar)
De 90 kg à
maximale225 kPa
(2,25 kgf/cm
2,
2,25 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
Charge maximale* 197 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
U5KSF4.book Page 14 Wednesday, October 2, 2002 11:17 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si la
bande de roulement centrale a atteint la limite
spécifiée, si un clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc est cra-
quelé, faire remplacer immédiatement le pneu
par un concessionnaire Yamaha.CE-08FN.B.:_ La limite de profondeur des sculptures peut va-
rier selon les législations nationales. Il faut tou-
jours se conformer à la législation du pays dans
lequel on utilise le véhicule. _
Renseignements sur les pneus
Cette moto est équipée de pneus avec chambre à
air.
FW000078
AVERTISSEMENT
_

Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne te-
nue de route.


Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce
modèle.
_CE-10FFAU00681
AVERTISSEMENT
_

Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre illé-
gale.


Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.


La pose d’une rustine sur une chambre
à air crevée n’est pas recommandée. En
cas d’urgence toutefois, réparer la
chambre à air avec le plus grand soin,
puis la remplacer le plus tôt possible
par une pièce de bonne qualité.
_
1. Flanc de pneu
a. Profondeur de sculpture de pneuProfondeur minimale de
sculpture de pneu
(avant et arrière)1,6 mm
AVANT
Fabricant Taille Modèle
Dunlop 130/90-16 M/C 67S D404F
ARRIÈRE
Fabricant Taille Modèle
Dunlop 170/80-15 M/C 77S D404G
U5KSF4.book Page 15 Wednesday, October 2, 2002 11:17 AM
